Резервный источник питания должен обеспечивать бесперебойную работу домофона в течение времени, необходимого для устранения аварийной ситуации в электросети или при других чрезвычайных обстоятельствах (обычно не менее 2 ч).
6.4 Рекомендации по выбору домофонов
Известно, что российский рынок домофонов представлен самыми разнообразными изделиями как зарубежного, так и отечественного производства. Разобраться в этом многообразии весьма непросто. Кроме того, при выборе домофона нельзя забывать и о том: что хорошо и подходит для крупных городов (например Москвы и Санкт-Петербурга), может совершенно не подходить для других населенных пунктов России, где и жизнь спокойнее, и денежных средств у населения значительно меньше, да и запросы к такой технике пониженные.
Из видеодомофонов широкое распространение в нашей стране получили хорошо зарекомендовавшие себя изделия южнокорейской фирмы "Commax". Однако недостаточный (отрицательный) диапазон рабочих температур внешних блоков и их низкие антивандальные качества очень сужают круг применения. Аналогичные недостатки имеют и другие видеодомофоны зарубежного производства. Правда, некоторые российские поставщики зарубежных видеодомофонов наладили выпуск внешних блоков для них отечественного производства в антивандальном исполнении, что является положительным моментом и расширяет возможности их практического применения.
Из аудиодомофонов наиболее распространены в России изделия польского производства типа "Raikman", отечественные "Элтис" и "Визит", которые уже несколько лет эксплуатируются в разных регионах нашей страны и неплохо зарекомендовали себя. Несовершенством изделия "Raikman" является недостаточная вандалостойкость клавиатуры внешнего блока из-за применения оптоэлектронных элементов, находящихся на лицевой панели этого блока. Недостаток домофона типа "Элтис" заключается в чрезмерно малых размерах кнопок клавиатуры и неудобном их расположении, а также в недостаточной громкости сигнала вызова в квартире.
На изделии типа "Визит" российской научно-производственной фирмы "Модус-Н" следует остановиться особо. Главное ее отличие от других фирм состоит в том, что она в кооперации с отечественными предприятиями производит оборудование для домофонов и адаптирует зарубежные изделия к нашим климатическим, социальным и другим условиям. Научный потенциал указанной фирмы и десятилетний опыт работы ее специалистов в области разработки домофонов позволяет сочетать современные технологии зарубежных развитых стран с отечественной производственной базой. Изделия типа "Визит" имеют антивандальное исполнение, диапазон рабочих температур от минус 40 до плюс 45 °С и несколько типов моделей, рассчитанных на широкий круг потребителей. Фирма выпускает как аудио-, так и видеодомофоны, постоянно совершенствует свою продукцию, сохраняя преемственность между старым и новым, что дает потребителю возможность осуществлять постепенную модернизацию устаревшего оборудования без больших затрат. Все изделия, выпускаемые фирмой, проходят механические и климатические испытания. Фирма "Модус-Н" обеспечивает качественное гарантийное и послегарантийное обслуживание, поставку ЗИП, необходимых блоков, комплектующих и технической документации для монтажа, эксплуатации и ремонта, осуществляя техническую поддержку своих изделий в течение всего срока эксплуатации.
Приложение A
(обязательное)
ПЕРЕЧЕНЬ ГОСУДАРСТВЕННЫХ СТАНДАРТОВ, РУКОВОДЯЩИХ И НОРМАТИВНЫХ ДОКУМЕНТОВ
1 ГОСТ 12.1.004-91 ССБТ. Пожарная безопасность. Общие требования
2 ГОСТ 12.1.019-79 ССБТ. Электробезопасность. Общие требования и номенклатура видов защиты
3 ГОСТ 12.1.030-81 ССБТ. Электробезопасность. Защитное заземление, зануление
4 ГОСТ 12.2.006-87. Безопасность аппаратуры электронной сетевой и сходных с ней устройств, предназначенных для бытового и аналогичного применения. Общие требования и методы испытаний
5 ГОСТ 12.2.007.0-75 ССБТ. Изделия электротехнические. Общие требования безопасности
6 ГОСТ 12.2.032-78 ССБТ. Рабочее место при выполнении работ сидя. Общие эргономические требования
7 ГОСТ Система "человек-машина". Пульты управления. Общие эргономические требования
8 ГОСТ Изделия ГСП. Общие технические условия
9 ГОСТ Нормы качества электрической энергии в системах электроснабжения общего назначения
10 ГОСТ Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
11 ГОСТ Изделия электротехнические. Исполнения для различных климатических районов. Общие технические требования в части воздействия климатических факторов внешней среды
12 ГОСТ 15543.1-89 Е Изделия электротехнические. Общие требования в части стойкости к климатическим внешним воздействующим факторам
13 ГОСТ Изделия электронной техники и электротехники. Механические и климатические воздействия. Требования и методы испытаний
14 ГОСТ Установки телевизионные прикладного назначения. Основные параметры и общие технические условия
15 ГОСТ Радиопомехи индустриальные от радиовещательных приемников, телевизоров и другой бытовой радиоэлектронной аппаратуры
16 ГОСТ Установки телевизионные прикладного назначения. Методы измерений и испытаний
17 ГОСТ Е Оборудование для производства изделий электронной техники и электротехники. Общие технические требования. Маркировка, упаковка, транспортирование и хранение
18 ГОСТ Аппаратура радиоэлектронная, электронная и электротехническая. Условные функциональные обозначения
19 ГОСТ Е Изделия машиностроения и приборостроения. Маркировка
20 ГОСТ Оценка качества программных средств. Общие положения
21 ГОСТ (МЭК ) Совместимость технических средств электромагнитная. Устойчивость к электростатическим разрядам. Технические требования и методы испытаний
22 ГОСТ 7845-92 Система вещательного телевидения. Основные параметры. Методы измерений
23 ГОСТ Р Совместимость технических средств охранной, пожарной и охранно-пожарной сигнализации электромагнитная. Требования, нормы и методы испытаний на помехоустойчивость и индустриальные радиопомехи
24 ГОСТ Р Защита от несанкционированного доступа к информации. Общие технические требования
25 ГОСТ Р Системы тревожной сигнализации. Часть 1. Общие требования. Раздел 4. Руководство по проектированию, монтажу и техническому обслуживанию
26 Постановление Правительства Российской Федерации от 14.08.92 № 000 "Об утверждении Положения о вневедомственной охране при органах внутренних дел Российской Федерации"
27 Приказ МВД России от 31.01.94 №35 "Об утверждении нормативных актов по технической эксплуатации средств охранно-пожарной сигнализации подразделениями вневедомственной охраны при органах внутренних дел Российской Федерации"
28 РД 78.143-92 Системы и комплексы охранной сигнализации. Элементы технической укрепленности объектов. Нормы проектирования
29 РД 78.145-93 Системы и комплексы охранной, пожарной и охранно-пожарной сигнализации. Правила производства и приемки работ
30 Пособие к РД 78.145-93
31 РД 78.146-93 Инструкция о техническом надзоре за выполнением проектных и монтажных работ по оборудованию объектов средствами охранной сигнализации
32 РД 78.147-93 Единые требования по технической укрепленности и оборудованию сигнализацией охраняемых объектов
33 РД 78.148-94 Защитное остекление. Классификация, методы испытаний, применение
34 СНиП 2.04.09-84 Пожарная автоматика зданий и сооружений
35 Рекомендации по комплексному оборудованию банков, пунктов обмена валюты, оружейных и ювелирных магазинов, коммерческих и других фирм и организаций техническими средствами охраны, видеоконтроля и инженерной защиты. Типовые варианты
36 Выбор и применение телевизионных систем видеоконтроля: Рекомендации
37 Рекомендации по выбору и применению современных технических средств охранно-пожарной сигнализации (ТС ОПС) на объектах народного хозяйства
38 Справочник инженерно-технических работников и электромонтеров технических средств охранно-пожарной сигнализации
39 РД 25.952-90 Системы автоматического пожаротушения, охранной, пожарной и охранно-пожарной сигнализации. Порядок разработки задания на проектирование
40 РД 25.953-90 Системы автоматического пожаротушения, пожарной, охранной и охранно-пожарной сигнализации. Обозначения условные графические элементов системы
41 РД 25.985-90 Комплексы, системы пожаротушения, технические средства охранной, пожарной и охранно-пожарной сигнализации. Термины и определения
42 ВСН 116-93 Инструкция по проектированию линейно-кабельных сооружений связи
43 Временное положение о приемке законченных строительных объектов на территории Российской Федерации (взамен СНиП 3.01.04-87), одобренное коллегией Минстроя России (Протокол от 10.06.92 № 10).
Приложение Б
(обязательное)
БИБЛИОГРАФИЯ
1 Выбор и применение телевизионных систем видеоконтроля: Рекомендации. - М.: НИЦ "Охрана", 1996.
2 , Петрушин телевизионного наблюдения. - М.: Оберег-РБ, 1997.
3 Омельянчук A. M. Применение видеотехники в охране (Краткий справочник). - М.: Безопасность, 1995.
4 Шакиров телевизионного наблюдения. - М.: НОУ "Такир", 1998.
5 National Approval Council for Security Systems "Code of Practice for Planning, Installation and Maintenance of Closed-Circuit Television Systems".
6 EUROPEAN STANDARD EN "Alarm systems - CCTV surveillance systems for use in security applications. Part 2-1: Black and white cameras".
Приложение В
(рекомендуемое)
РАСПОЗНАВАЕМОСТЬ ОБЪЕКТА КОНТРОЛЯ В ЗАВИСИМОСТИ ОТ ЦЕЛЕВОЙ ЗАДАЧИ ВИДЕОКОНТРОЛЯ
Таблица 6
Целевая задача видеоконтроля | Характеристика объекта контроля |
| |
Человек | Автомобиль |
| |
Обнаружение | Очертания фигуры | Тип: грузовой, полугрузовой, легковой. |
|
Основное назначение: | Направление движения |
| |
- верификация тревоги; | (Громкая речь, звук ударов при взломе, проломе конструкции). | Направление движения |
|
- общее наблюдение | (Шум двигателя грузового или полугрузового автомобиля). |
| |
Различение | То же и: | То же и: |
|
Основное назначение: | - пол, рост, комплекция, крупные черты лица (цвет волос, одежды); | - марка, тип и габариты кузова (цвет кузова); |
|
контроль наличия посторонних лиц в контролируемой зоне (узнавание знакомого объекта контроля). | |||
- скорость и направление движения | - наличие и количество людей в автомобиле; |
| |
(Громкая речь, звук при вскрытии конструкции). | - скорость и направление движения |
| |
(Шум двигателя легкового автомобиля). |
| ||
Идентификация | То же и: | То же и: |
|
Основное назначение: | - мелкие черты (цвет) лица; | - регистрационный номер; |
|
отождествление записанного изображения с хранящимся в базе данных (узнавание незнакомого объекта контроля). | - прическа (цвет волос); | - навесные детали кузова (зеркала, антенны, спойлеры, и т. п.); |
|
- особенности походки; |
| ||
- особые приметы (шрамы, родинки, и т. п.); | - повреждения кузова (цвет кузова и номера, неоднородность покраски) |
| |
- фасон (цвет) одежды; | |||
(Шум двигателя на холостом ходу, разговор в салоне. | |||
- наличие оружия |
| ||
(Тихая речь, шаги, звук при открывании конструкции). |
|
Приложение Г
(рекомендуемое)
МЕТОДЫ ЗАЩИТЫ СИСТЕМ ОХРАННОГО ТЕЛЕВИДЕНИЯ ОТ НЕСАНКЦИОНИРОВАННЫХ ВОЗДЕЙСТВИЙ
Таблица 7
Вид воздействия | Вероятный объект воздействия | Методы защиты |
|
Механические силовые воздействия | Линейная часть системы | Физическая защита компонентов |
|
(использование ударопрочных конструкций корпусов, кронштейнов, и т. п.; скрытый монтаж и прокладка кабелей в стальных трубах). | |||
(ТК, кабели, усилители, кронштейны, корпуса и термо-кожухи, поворотные устройства, аппаратура телеметрии и другие компоненты, удаленные от постов охраны). | |||
(удар, взлом, вскрытие, изгиб, разрыв, и т. п., вызывающие полное разрушение или повреждение компонентов комплекса, нарушение электрических связей либо изменение ориентации камер). | |||
Ограничение доступа к компонентам |
| ||
(установка компонентов в труднодоступных местах; защита компонентов или подступов к ним с помощью средств охранной сигнализации). |
| ||
Контроль состояния компонентов |
| ||
(проверка правильности функционирования камер /периодическая или по заданной программе/, периодический внешний осмотр компонентов с проверкой заданных установок). |
| ||
Электромагнитные воздействия | Все компоненты системы | Организация электропитания |
|
(энергоснабжение по первой категории; использование источников бесперебойного и резервного питания с автоматическим переключением). | |||
(отключение сети переменного тока, создание электро - или радиопомех). |
| ||
Повышение помехозащищенности |
| ||
(правильный выбор сигнальных кабелей и кабелей питания; использование изолирующих трансформаторов и сетевых фильтров; разнесенная прокладка кабелей питания и сигнальных кабелей; прокладка кабелей кратчайшим путем; экранирование и заземление). |
| ||
Управляющие воздействия на аппаратную часть системы с помощью специальных устройств | Линейная часть системы | Повышение помехозащищенности |
|
(правильный выбор сигнальных кабелей; прокладка кабелей кратчайшим путем; экранирование и заземление). | |||
(ТК, аппаратура телеметрии, линии связи, их цепи и участки, наиболее подверженные внешним влияниям). | |||
Ограничение доступа к компонентам |
| ||
(изменение установок регулируемых параметров /фокусное расстояние, ориентация ТК, и т. п./, рассогласование линий связи, блокирование реального сигнала или внедрение ложных данных). | (установка компонентов в труднодоступных местах; скрытый монтаж и прокладка кабелей в стальных трубах; защита компонентов или подступов к ним с помощью средств охранной сигнализации). |
| |
Контроль состояния компонентов и зоны восприимчивости системы |
| ||
проверка правильности функционирования камер /периодическая или по заданной программе/; периодический внешний осмотр компонентов с проверкой заданных установок; поиск посторонних сигналов управления в зоне восприимчивости системы с помощью специальной аппаратуры /например средств защиты информации). |
| ||
Воздействия на программное обеспечение | Интеллектуальная часть системы | Ограничение доступа к программному обеспечению |
|
(изменение алгоритма работы, внесение вирусов, уничтожение программы). | (программируемые мультиплексоры, матричные коммутаторы, видеоменеджеры, системные блоки компьютеров, и т. п.). | (установка компонентов в специальных сейфах на центральном посту охраны или в кабинете руководителя объекта; защита компонентов или подступов к ним с помощью средств охранной сигнализации; использование паролей и кодов доступа). |
|
Контроль состояния системы |
| ||
(использование обнаруживающих и корректирующих тест-программ; периодическая проверка соответствия алгоритма работы системы заданному). |
| ||
Воздействия на видеоархивы | Средства записи, воспроизведения и хранения информации | Ограничение доступа к компонентам |
|
(установка компонентов и хранение архивных материалов в специальных сейфах на центральном посту охраны или в кабинете руководителя объекта; использование паролей и кодов доступа к архивным материалам; защита компонентов, архивных материалов или подступов к ним с помощью средств охранной сигнализации). | |||
(снятие копий, подмена, хищение или уничтожение видеоинформации). | |||
(видеомагнитофоны, видеопринтеры, жесткие, гибкие, оптические и компакт-диски, видеокассеты, листинги, и т. п.). | |||
Контроль состояния компонентов и архивов |
| ||
(проверка работоспособности компонентов; периодический просмотр и анализ архивных материалов, уничтожение лишней информации). |
| ||
Организация резерва |
| ||
(резервирование компонентов; создание архивов-копий с хранением их в другом недоступном месте). |
|
Примечание - Под зоной восприимчивости системы понимают часть пространства, окружающего компоненты, цепи и участки компонентов, через которые возможно внедрение в систему посторонних управляющих воздействий.
Приложение Д
(справочное)
ЗАЩИТНЫЕ СВОЙСТВА КОЖУХОВ
Защитное исполнение кожухов обозначается следующим образом:
IP <первая цифра> <вторая цифра>,
Первая цифра показывает степень защиты от проникновения посторонних предметов, а вторая - от проникновения влаги.
Таблица 8
Первая цифра | Вторая цифра | ||
Обозначение | Защита | Обозначение | Защита |
0 | Нет защиты. | 0 | Нет защиты. |
1 | Защита от проникновения твердого тела диаметром более 50 мм (рука человека). | 1 | Защита от капель, падающих сверху вниз вертикально. |
2 | Защита от проникновения твердого тела диаметром более 12 мм (палец человека). | 2 | Защита от капель, падающих сверху вниз с отклонением от вертикали не более 15°. |
3 | Защита от проникновения твердого тела диаметром более 2,5 мм (инструмент). | 3 | Защита от капель, падающих сверху вниз с отклонением от вертикали не более 60°. |
4 | Защита от проникновения твердого тела диаметром более 1 мм (проволока). | 4 | Неполная защита от струй любого направления (попадающая вода не мешает работе оборудования). |
5 | Неполная защита от песка и пыли (количество пыли не мешает работе оборудования). | 5 | Защита от водяных струй любого направления. |
6 | Полная пылезащищенность | 6 | Защита от мощных потоков и сильных водяных струй любого направления. |
7 | Неполная защита от проникновения воды при погружении при оговоренных условиях на определенное время (проникающая вода не наносит существенного ущерба оборудованию). | ||
8 | Защита от проникновения воды при постоянном погружении в воду при оговоренных условиях. | ||
Приложение Е
(справочное)
АНГЛО-РУССКИЙ СЛОВАРЬ
AI (auto iris) - автодиафрагма;
AGC (automatic gain control) - АРУ (автоматическая регулировка усиления);
Alarm - тревога (обычно - тревожные входы/выходы);
ALC (automatic level control) peak-average - автоматическая регулировка уровня сигнала по максимальной (peak) или средней (average) яркости;
Angle of view - угол зрения ТК с объективом;
BLC (back light compensation) - КЗС (компенсация заднего света);
BNC - широко распространенный тип разъемов для коаксиального кабеля;
B/W (black/white) - черно-белый;
С (crominance) - сигнал цветности;
CCD-camera (charge coupled device) - ПЗС-камера;
CCIR (Comite Consultatif International des Radiocommunication) - MKKP (Международный Консультативный Комитет по радиосвязи) стандарт на видеоизображение 625 строк/50 полей/25 кадров;
CCTV (closed circuit television) - замкнутая телевизионная система (имеется ввиду отсутствие связи с общедоступной широковещательной передачей сигнала); промышленное телевидение;
C-mount - стандарт на соединение ТК и объектива;
CS-mount - новый стандарт на соединение ТК и объектива;
CS to C-mount adapter - адаптер для присоединения CS объектива к С камере;
Composite - полный видеосигнал (видеосигнал с синхроимпульсами);
DD (direct drive) - прямое управление автодиафрагмой объектива;
Depth of field - глубина резкости;
dB (decibel) - децибел;
Distribution amplifier - видеоусилитель-распределитель;
Duplex multiplexer - дуплексный мультиплексор;
Dwell - время удержания изображения одной ТК на экране видеомонитора при использовании последовательного переключателя;
EI (electronic iris) - электронная диафрагма;
EIA (Electronic Industry Association) - стандарт на видеоизображение 525 строк/60 полей/30 кадров;
Ext., ext. sync. - внешняя синхронизация (обычно вход);
Field - поле (полукадр, состоящий из четных или нечетных строк);
Focal length - фокусное расстояние;
Format - обычно, формат ПЗС-матрицы или объектива;
Frame - кадр;
Gamma correction, g - гамма-коррекция;
Gen. lock - синхронизация одного устройства по синхроимпульсам другого (обычно вход);
GND - нулевой потенциал (земля);
Ident - титры;
Illumination - освещенность;
Image sensor format - формат ПЗС-матрицы;
In - вход, video in - видеовход, alarm in - вход для подключения охранной сигнализации с нормально замкнутыми (Hi) или нормально разомкнутыми (Low) контактами;
Internal sync. - внутренняя синхронизация;
IR-lamp (infra red lamp) - инфракрасный прожектор;
Iris - диафрагма;
Flange back - точная регулировка заднего отрезка объектива;
HI-Z - высокоомный вход;
Lens - объектив;
Level - (на объективах с автодиафрагмой) уровень контроля автодиафрагмы;
Line amplifier - усилитель;
Line fed camera - TK с питанием по сигнальному кабелю;
Line lock - синхронизация по питающей сети;
Looping - транзитный вход;
Lux - люкс;
Luminance (Y) - сигнал яркости;
Matrix switcher - матричный переключатель;
NC (non connected) - не используется (для клемм, переключателей, проводов и др.);
NTSC (National Television Standarts Committee) - система кодирования цветового сигнала, принятая в США;
ND (neutral density) - нейтральный фильтр;
Out - выход, video out - видеовыход, alarm out - тревожный выход;
PAL (Phase Alternate Line) - система кодирования цветового сигнала, принятая в Европе;
Pan/tilt - поворотное и наклонное устройство;
Peak white inverter - схема инверсии белого;
Pin-hole lens - объектив с микрозрачком;
Р-Р (peak to peak) - полный размах видеосигнала;
Photocell - фотоэлемент (обычно для включения ИК-прожектора или дежурного освещения);
Presets, prepositions - предустановки;
Quad splitter - квадратор;
Real-time VCR - спецвидеомагнитофон длительного времени записи в реальном времени (без потери видеоинформации между записываемыми кадрами видеоизображения в отличие от "time-lapse" VCR);
Resolution horisontal - разрешение по горизонтали;
RS-232 - широко распространенный тип последовательного интерфейса;
SECAM (System Electronique Couler Avec Memoire) - система кодирования цветового сигнала, принятая в России;
Sensitivity (scene, sensor) - чувствительность (на сцене, на ПЗС-матрице);
Shutter - затвор;
Simplex multiplexer - симплексный мультиплексор;
S/N ratio - отношение сигнал/шум;
Spot filter - фильтр-пятно;
S-VHS - формат видеосигнала повышенного разрешения (разделены сигналы яркости и цветности);
Sync. - синхронизация;
Terminated, 75 Ohm terminated - согласованная нагрузка, 75 Ом;
Telemetry - сигналы управления исполнительными устройствами;
Time-lapse VCR - спецвидеомагнитофон длительного времени записи;
TVL (television lines) - ТВЛ (телевизионная линия);
Twister pair - витая пара;
Unterminated - несогласованная нагрузка;
VBS (video, burst, sync.) - полный цветной видеосигнал;
VCR - спецвидеомагнитофон;
VCR in/out - вход/выход для подключения видеомагнитофона;
VHS - формат видеозаписи;
VMD (video motion detection) - видеодетектор движения;
VS (video, sync.) - композитный черно-белый видеосигнал (сигнал яркости и синхроимпульсы);
Y - яркостями видеосигнал;
Zoom - 1 Объектив с переменным фокусным расстоянием,
2 Увеличение (при обозначении кнопки или пункта меню);
Zoom ratio - увеличение объектива (отношение максимального фокусного расстояния к минимальному).
Приложение Ж
(рекомендуемое)

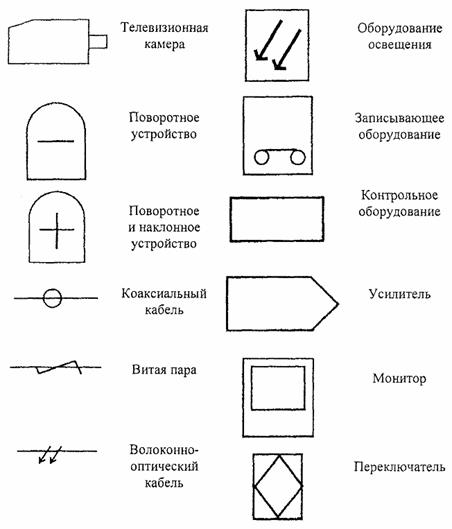

СИМВОЛЫ И УСЛОВНЫЕ ОБОЗНАЧЕНИЯ ДЛЯ ЧЕРТЕЖЕЙ СИСТЕМ ОХРАННОГО ТЕЛЕВИДЕНИЯ
Рисунок 19
|
Из за большого объема этот материал размещен на нескольких страницах:
1 2 3 4 5 |
