1) вид и режим работы охраны;

2) соответствие дислокации постов охраны местам хранения ценностей;

3) состояние и количество контрольно-проходных и контрольно-проездных пунктов (КПП);

4) техническая оснащенность КПП: наличие автоматизированных устройств контроля прохода, систем и средств управления доступом, средств связи, и т. п.;

5) наличие и достаточность охранного (дежурного) освещения;

6) количество и состояние запасных автотранспортных и железнодорожных ворот;

7) режим работы объекта, его отдельных зон;

8) работа СОТ в автономном режиме или в составе ИСО;

9) необходимость передачи информации на удаленные посты охраны;

10) параметры систем сигнализации и управления доступом, установленных или предполагаемых к установке на объекте.

3.3.5 Общие требования к системам охранного телевидения

I Условия эксплуатации:

1) в закрытых отапливаемых помещениях;

2) в закрытых неотапливаемых помещениях;

3) на улице под навесом;

4) на открытом воздухе;

5) в особых условиях (повышенная влажность, запыленность, вибрация, и т. п.).

II Безопасность:

1) пожарная безопасность;

2) электробезопасность;

3) заземление;

4) отсутствие вредного влияния на здоровье пользователей и лиц, находящихся на объекте.

III Надежность:

1) средняя наработка на отказ.... часов;

2) среднее время восстановления работоспособности.... часов;

3) средний срок службы..... лет;

4) гарантия исполнителя.... месяцев.

Примечание - При установлении показателей надежности должны быть указаны критерии отказа.

IV Продолжительность работы:

1) непрерывная круглосуточная работа;

2) работа в дневное время в течение.... часов;

3) работа в ночное время в течение.... часов;

4) периодическое включение на.... часов с перерывами на.... часов.

V Электропитание:

1) номинальные значения и допустимые отклонения напряжения и частоты в сети переменного тока;

2) категория энергоснабжения объекта или его отдельных зон;

3) способы резервирования питания;

4) переход на резервное питание и обратно - автоматический/ручной;

5) продолжительность работы от источника резервного питания в дежурном и тревожном режимах.... часов;

6) сетевые фильтры.

ВНИМАНИЕ! Все оборудование многих систем, питающихся от сети переменного тока, должно быть запитано от одной фазы.

VI Техническое обслуживание и ремонт:

1) организация, проводящая техническое обслуживание и ремонт;

2) виды, состав и периодичность выполнения работ;

3) наличие и состав "холодного" резерва;

4) переход на резерв - автоматический или путем замены блоков, модулей.

VII Возможности расширения системы охранного телевидения:

1) свободные входы для ТК;

2) свободные выходы для видеомониторов/видеомагнитофонов;

3) интеграция с системами сигнализации, контроля и управления доступом;

4) интеграция с телеметрической системой ТК;

5) без нарушения работоспособности смонтированной СОТ;

6) с выключением смонтированной СОТ.

VIII Состав документации:

1) спецификация оборудования с указанием его стоимости;

2) структурные (скелетные) схемы;

3) схемы (планы) размещения компонентов СОТ с указаниями по их монтажу;

4) схемы (планы) размещения источников охранного (дежурного) освещения с указанием мощности и типа (лампы накаливания, люминесцентные лампы, инфракрасные прожекторы, и т. п.);

5) схемы электрических соединений;

6) схемы прокладки линий связи и электропроводок;

7) схемы электрические принципиальные подключения оборудования;

8) техническое описание и инструкция по эксплуатации СОТ;

9) документация, поставляемая фирмой-изготовителем в комплекте с оборудованием, на русском языке.

3.3.6 Требования назначения

I Целевые задачи видеоконтроля:

1)обнаружение:

- общее наблюдение за обстановкой;

- верификация тревоги от системы охранной сигнализации;

- обнаружение всех перемещающихся в определенном направлении;

2)различение:

- контроль наличия посторонних;

- наблюдение за работой сотрудников;

- контроль за подходом посторонних лиц к запретной зоне или чужому имуществу;

3) идентификация:

- получение четкого изображения лица любого человека, который подходит к зоне (или находится в ней), позволяющего впоследствии узнать ранее незнакомого человека;

- идентификация записанного изображения с хранящимся в базе данных;

- определение номера автомобиля.

Примечание - Примерные характеристики и особенности некоторых объектов контроля, которые должна (может) распознавать система для выполнения определенной целевой задачи, приведены в приложении В.

II Вид наблюдения:

1) открытое демонстративное: ТК привлекают внимание, хорошо видны места их расположения, ориентация, направление и скорость сканирования. Используют, как правило, для отпугивания потенциальных преступников. С этой целью часто устанавливают дополнительные видеомониторы непосредственно в охраняемой зоне;

2) открытое малозаметное: ТК устанавливают в декоративных кожухах, которые не нарушают интерьер и отвечают требованиям эстетики. Используют, как правило, для того чтобы не отвлекать внимание сотрудников и посетителей, а также не привлекать внимание нарушителя;

3) скрытое: ТК не видны, для чего обычно применяют миниатюрные телевизионные камеры и объективы "pin-hole". Используют, как правило, для получения конфиденциальной информации или защиты от несанкционированных воздействий.

III Устойчивость к несанкционированным воздействиям:

1) силовые воздействия;

2) электромагнитные воздействия;

3) управляющие воздействия с применением специальных устройств;

4) воздействия на программное обеспечение;

5) воздействия на архивы.

Примечание - Основные методы защиты СОТ от несанкционированных воздействий приведены в приложении Г.

IV Изображение:

1) черно-белое;

2) цветное.

V Освещение сцены:

1) достаточное для СОТ.... класса;

2) достаточное в дневное время для СОТ.... класса;

3) необходимость организации дежурного освещения (круглосуточного или только в ночное время) для возможности использования СОТ.... класса (т. е. менее чувствительной системы).

VI Телевизионная камера:

1) формат ПЗС-матрицы;

2) чувствительность;

3) разрешающая способность;

4) отношение сигнал/шум;

5) компенсация заднего света;

6) автоматический контроль освещенности (автоматическая регулировка усиления);

7) электронная диафрагма;

8) электронный затвор;

9) инверсия белого.

VII Объектив:

1) тип крепления;

2) соответствие формату ПЗС-матрицы;

3) с фиксированным фокусным расстоянием;

4) вариообъектив;

5) контроль фокуса;

6) диафрагма - автоматическая/ручная;

7) "pin-hole" объектив.

VIII Кожух телевизионной камеры:

1) вандалостойкий;

2) с сигнализацией при вскрытии;

3) декоративный;

4) всепогодный.

Примечание - Обозначения защитных свойств кожухов согласно международной классификации приведены в приложении Д.

IX Крепление телевизионной камеры:

1) на вандалостойком кронштейне;

2) на обычном кронштейне;

3) на стене, в углу, на потолке, столбе, мачте;

4) на поворотном устройстве (позиционирование ТК только в горизонтальной или вертикальной плоскости);

5) на поворотно-наклонном устройстве (позиционирование ТК в горизонтальной и вертикальной плоскостях).

X Передача видеосигнала и телеметрия:

1) расстояние между управляющим и управляемым устройствами;

2) коаксиальный кабель;

3) параллельные провода;

4) витая пара;

5) волоконно-оптический кабель;

6) радиоканал;

7) оптический (инфракрасный или лазерный канал);

8) медленное сканирование (передача "замороженных" изображений).

XI Видеомониторы:

1) количество;

2) размер экрана по диагонали;

3) разрешающая способность (в полноэкранном режиме).

XII Видеомагнитофоны:

1) формат записи (VHS, S-VHS, Video-8, Hi-8 и др.);

2) запись в реальном масштабе времени;

3) запись с пропуском кадров ("lime-lapse");

4) уплотненная запись;

5) разрешающая способность;

6) время записи на стандартную 180-минутную видеокассету (в том числе с акустическим сопровождением);

7) автоматическая регистрация несанкционированных изменений в контролируемой зоне синхронно с тревожным сигналом от средств ОПС или видеодетектора движения;

8) вывод текстовой и цифровой информации (номер ТК, дата и время, оперативная и служебная информация) на русском языке;

9) количество видеомагнитофонов для записи текущих событий;

10) количество видеомагнитофонов для записи тревожных событий;

11) возможность воспроизведения во время записи;

12) наличие высокоскоростной обратной перемотки ленты (если кассета к концу записи не извлечена) и ведение новой записи поверх старой.

ХIII Коммутатор:

1) последовательного действия;

2) матричный;

3) количество входов/выходов;

4) возможность программирования.

XIV Видеоканал:

1) частотный диапазон;

2) перекрестные искажения;

3) отношение сигнал/шум.

XV Вспомогательное оборудование:

1) видеодетекторы движения;

2) видеобуферы, корректирующие усилители;

3) видеоусилители-распределители;

4) устройства контроля сигнала;

5) видеопринтеры;

6) устройства телеметрии.

XVI Видеоархив:

1) устройства хранения информации (магнитная лента, жесткие магнитные диски, и т. п.);

2) сроки хранения информации;

3) порядок просмотра архивных данных в целях уничтожения устаревшей информации (и носителей);

4) защита от несанкционированного доступа к архиву.

XVII Контроль и управление работой:

1) временной режим работы;

2) виды управления (ручное, автоматическое программируемое);

3) возможность перехода с одного вида управления на другой;

4) постоянный или циклический контроль отдельных зон либо по заданной программе;

5) возможность разделения управления между руководством объекта и охраной;

6) автоматический вывод видеоинформации при поступлении тревожного сигнала от средств ОПС или ТК;

7) звуковое и световое оповещения о тревожной ситуации в контролируемой зоне;

8) контроль целостности кабельных линий и состояния ТК.

XVIII Монтаж оборудования:

1) нормативные документы;

2) нарушения интерьера помещения и благоустройства территории при проведении монтажных работ;

3) способ защиты СОТ от несанкционированного воздействия;

4) информационная защищенность локальной компьютерной сети службы безопасности.

3.3.7 Требования к рабочему месту оператора:

1) достаточность рабочего пространства для выполнения оператором(ами) своих функций;

2) размещение рабочих мест;

3) значения факторов рабочей среды (освещенность, шум, вибрации, и т. п.);

4) средства защиты от вредных факторов;

5) меры, предупреждающие или снижающие преждевременное утомление оператора;

6) количество видеомониторов на одного оператора;

7) установка видеомониторов (на столе, кронштейне, в стойке);

8) расположение видеомониторов для минимизации отражений от экрана или использование фильтров.

3.3.8 Приемка работы:

1) состав комиссии;

2) комплектность представляемой документации;

3) действующая (отвечающая требованиям технического задания) СОТ;

4) акт сдачи-приемки.

4. ВЫБОР И РАЗМЕЩЕНИЕ ОБОРУДОВАНИЯ

4.1 Телевизионные камеры и объективы

4.1.1 Количество телевизионных камер

При определении количества ТК необходимо иметь ввиду следующее:

1) недостаточное количество ТК приводит к наличию на охраняемом объекте не просматриваемых зон, в которых может перемещаться нарушитель, оставаясь незамеченным, либо могут находиться материальные ценности;

2) чрезмерное количество ТК приводит к:

- возможности многократного повторения большого количества ракурсов из одной зоны видеоконтроля, что может помешать оператору правильно оценить ситуацию;

- неоправданному росту стоимости оборудования (камеры, объективы, кожухи, кабели, разъемы и др.);

- усложнению коммутационной аппаратуры;

- уменьшению времени наблюдения каждой камеры или уменьшению размеров изображения на экране монитора (при отображении мультикартины).

В итоге, вместо ожидаемого увеличения информативности, происходит ее уменьшение.

4.1.2 Поле зрения объектива

Выбор каждой конкретной ТК начинают с расчета необходимого поля зрения объектива по горизонтали (V) и вертикали (Н), а также расстояния до объекта контроля (D). По этим данным углы зрения необходимого объектива по горизонтали (aг) и вертикали (aв) определяют по формулам:

(1)

где V, H - поле зрения объектива по горизонтали и вертикали, м;

D - расстояние до объекта контроля, м.

Затем определяют фокусное расстояние объектива (f):

(2)

где V и Н - размер ПЗС-матрицы по горизонтали и вертикали, мм (см. таблицу 1);

f1, f2 - фокусные расстояния объектива, мм.

Из значений f1 и f2 выбирают меньшее для охвата всего необходимого поля зрения. Затем выбирают стандартный объектив с ближайшим меньшим фокусным расстоянием, который обеспечивает несколько большее поле зрения.

Таблица 1

Значения ширины и высоты матрицы для разных форматов

Далее определяют минимальную деталь объекта контроля, которая может различаться с помощью выбранных камеры и объектива:

(3)

где R - разрешение ТК, ТВЛ;

D - расстояние до объекта контроля, м;

SН, SV - размеры МРД по горизонтали и вертикали, мм.

После этого рассчитанное значение размера МРД по горизонтали сравнивают с показателями, приведенными в таблице 2.

Таблица 2

Размер МРД в зависимости от целевой задачи видеоконтроля

Примечание - Размер МРД по вертикали определяется стандартом строчной развертки (625 строк) и практически всегда меньше размера МРД по горизонтали.

Для выбранной ТК с объективом определяют целевую задачу видеоконтроля и сравнивают с задачей, определенной для данной СОТ. Если для выполнения поставленной целевой задачи видеоконтроля требуется лучшее распознавание объекта контроля, чем могут обеспечить выбранный объектив и камера, то:

- выбирают объектив с большим фокусным расстоянием. При этом уменьшается поле зрения ТК и, чтобы не оставить без внимания всю зону видеоконтроля, ставят несколько ТК;

- выбирают ТК большого расширения;

- выбирают вариообъектив, у которого наименьшее фокусное расстояние определяется необходимым полем зрения ТК, а наибольшее - необходимостью выполнения целевой задачи.

Для решения задачи обнаружения рекомендуется использовать камеры обычного, а для решения задачи идентификации - высокого разрешения. В любом случае отношение сигнал/шум ТК не должно быть менее 40 дБ, а коэффициент модуляции выходного видеосигнала при максимальном разрешении - не менее 15 процентов.

4.1.3 Чувствительность телевизионной камеры

При определении необходимой чувствительности ТК во внимание должно приниматься следующее:

- тип источника освещения (спектральная характеристика);

- освещенность сцены;

- коэффициент отражения объекта контроля;

- коэффициент пропускания объектива.

Последовательность определения чувствительности следующая:

1) с помощью люксметра, который имеет спектральную характеристику, соответствующую характеристике зрения человека, измеряют освещенность сцены;

2) определяют значение коэффициента отражения реального объекта контроля (по таблице 3).

Таблица 3

Коэффициент отражения объекта контроля

3) по технической документации определяют светосилу объектива для определения необходимого коэффициента прохождения (таблица 4).

4) рассчитывают минимальную освещенность на датчике изображения (Esensor), которая может быть получена в зоне контроля камеры по формуле

Esensor=Escene×R×T/(4×F2), (4)

где Esensor - освещенность на датчике изображения, лк;

Escene - освещенность сцены, лк;

R - коэффициент отражения объекта контроля;

F - светосила объектива;

Т - коэффициент передачи объектива.

Полученный результат Еsensor должен быть выше чувствительности, указанной в паспорте на ТК для данного типа источника освещения.

Таблица 4

Светосила объектива и коэффициент прохождения

4.1.4 Синхронизация по сети питания

Синхронность работы всех ТК обеспечивает четкое (без срывов синхронизации видеомонитора) переключение камер. Это особенно важно при проведении записи на видеомагнитофон, так как время захвата синхронизации у него достаточно велико.

Наиболее простым и удобным способом синхронизации ТК является синхронизация по сети питания. Этот способ предпочтителен еще и по другой причине. При освещении помещения лампами дневного света, освещенность в помещении колеблется с частотой 100 Гц, а информация с ПЗС-матрицы снимается с частотой 50 Гц. Но частота сети питания (ламп дневного света) может отличаться от 50 (± 1) Гц. В результате соседние полукадры снимаются в моменты разной освещенности помещения и, следовательно, яркость изображения на экране монитора будет "плавать". Для устранения данного эффекта следует снимать информацию с ПЗС-матрицы гарантированно в один и тот же момент времени. Это можно сделать только путем синхронизации ТК с частотой питающей сети.

На предприятиях-изготовителях ТК настраивают на синхронизацию по переходу питающего напряжения через ноль. Однако при питании ТК от разных фаз трехфазной сети требуется проводить регулировку фазы синхронизации. Поэтому при выборе ТК необходимо соблюдать условие, чтобы в ней была предусмотрена возможность плавной (или ступенчатой) подстройки задержки фазы синхронизации.

Наиболее простой способ настройки синхронизации ТК состоит в следующем:

1) одну из камер принимают за образцовую, а вторую - за регулируемую;

2) обе камеры подключают на один монитор - на два видеовхода или на один видеовход с помощью Т-соединителя;

3) с помощью регулировки монитора "Стабильность по горизонтали" добиваются однородного изображения;

4) с помощью регулировки монитора "Стабильность по вертикали" выводят на экран две черные полосы (импульсы вертикальной синхронизации);

5) регулировкой фазы синхронизации ТК совмещают указанные две полосы.

В моделях ТК, которые питаются постоянным напряжением, стандартной является внутренняя синхронизация по кварцевому генератору.

4.1.5 Установка телевизионной камеры

При установке ТК следует руководствоваться следующими принципами:

- камеру следует располагать на местности так, чтобы избежать возможных прямых засветок объектива яркими источниками света (солнце, фары машин и др.);

- размешать ТК так, чтобы размеры "мертвой" зоны были минимальными (рисунок 2).

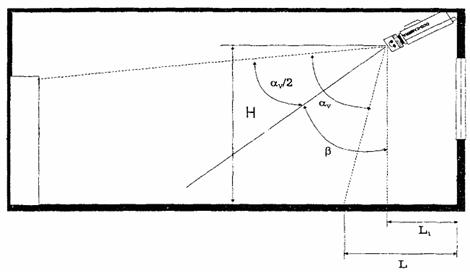

Рисунок 2 - "Мертвая" зона ТК (вид сбоку)

Размер "мертвой" зоны определяют по формуле

(5)

где L1 - расстояние от стены до объектива ТК, м;

Н - высота установки ТК, м;

aV - угол зрения объектива ТК по вертикали;

b - угол между вертикальной осью и осью ТК (угол наклона ТК).

Указанные расчеты проводят для каждой выбранной зоны видеоконтроля и затем рассчитывают общее число камер в СОТ.

4.2 Средства оснащения телевизионных камер

4.2.1 Кожух

Кожухи для видеокамер бывают следующих типов:

I Внутренний кожух

Предназначен:

- для защиты видеокамер и объективов от пыли;

- для улучшения эстетических свойств ТК (декоративный кожух);

- для маскировки ТК - кожух, который маскирует ТК под предметы обстановки комнаты (лампа и др.) и затемненный кожух (не видно куда направлена камера);

- антивандальный кожух - применяют в помещениях, где возможно физическое уничтожение или повреждение ТК (тюрьма, школа, и т. п.). Такой кожух изготавливают из твердых сплавов, имеет ударопрочное бронестекло, а следовательно, способен продержаться до прибытия работников охраны.

II Погодный (уличный) кожух

Применяют для защиты камер от:

- осадков;

- температурных перепадов;

- вандализма.

Основные технические характеристики кожуха, на которые следует обращать внимание при его выборе, следующие:

- размеры кожуха - определяют максимальный размер ТК с объективом, которая может быть помещена в данный кожух. При выборе кожуха (особенно по прайс-листам) необходимо выяснить: какие размеры кожуха приведены - внутренние или наружные;

- защитные свойства кожуха - классифицируют согласно мировым стандартам двухразрядными номерами: IP <первая цифра> <вторая цифра>. Первая цифра - степень защиты от проникновения посторонних предметов, вторая - степень защиты от проникновения влаги. Классификация защитных свойств кожухов приведена в приложении Д;

- мощность нагревателя - выбирают из условия: при низких температурах окружающей среды (для России нижний предел составляет минус 40 °С) внутри кожуха должна поддерживаться температура, при которой может работать ТК. Если мощности встроенного в кожух нагревателя не хватает, рекомендуется ставить дополнительный нагревающий элемент;

- масса кожуха (с ТК и объективом) - должна быть учтена при выборе кронштейна;

- напряжение питания кожуха (обычно 12, 24, 220 В) - при выборе напряжения питания рекомендуется следить за тем, чтобы номенклатура напряжений питания была минимальной. Например, если ТК имеет встроенный источник питания и питается от сети напряжением 220 В, то рекомендуется выбирать кожух с напряжением питания 220 В.

Из за большого объема этот материал размещен на нескольких страницах: 1 2 3 4 5
