3
3
В миллиметрах | |||||||
Размеры знака и его деталей | |||||||
|
|
|
|
|
|
|
|
33 | 64 | 32 | 42 | 44 | 21 | 4 | 2 |
50 | 95 | 40 | 50 | 53 | 28 | 6 | 3 |
80 | 138 | 58 | 73 | 77 | 45 | 9 | 4 |
113 | 200 | 84 | 110 | 115 | 66 | 13 | 5 |

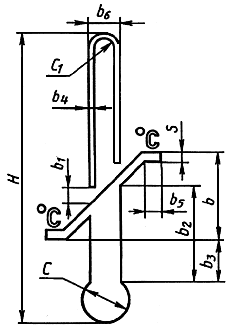

Ограничение температуры
4
4
В миллиметрах | ||||||||||
Размеры знака и его деталей | ||||||||||
|
|
|
|
|
|
|
|
|
|
|
10 | 64 | 2,0 | 18 | 3,0 | 24 | 10 | 2,0 | 4,0 | 8,0 | 2,0 |
14 | 95 | 3,0 | 27 | 4,0 | 34 | 14 | 2,0 | 6,0 | 10,0 | 3,0 |
20 | 136 | 4,0 | 38 | 6,0 | 48 | 20 | 3,0 | 8,0 | 14,0 | 4,0 |
Беречь от излучения
5
5
В миллиметрах | ||||
Размеры знака и его деталей | ||||
|
|
|
|
|
31 | 64 | 15 | 8 | 3 |
43 | 95 | 21 | 11 | 4 |
59 | 138 | 29 | 15 | 5 |
82 | 200 | 40 | 21 | 7 |
Скоропортящийся груз
6
6
В миллиметрах | |||||
Размеры знака и его деталей | |||||
|
|
|
|
|
|
42 | 18 | 3 | 64 | 19 | 3 |
64 | 28 | 4 | 95 | 29 | 4 |
95 | 42 | 5 | 138 | 43 | 5 |
138 | 63 | 8 | 200 | 64 | 6 |
Герметичная упаковка
7
7
В миллиметрах | |||||
Размеры знака и его деталей | |||||
|
|
|
|
|
|
42 | 10 | 2 | 12 | 3 | 1,0 |
64 | 20 | 2 | 28 | 4 | 1,5 |
94 | 28 | 3 | 40 | 5 | 2,0 |
138 | 38 | 4 | 54 | 8 | 2,0 |
Крюками не брать
|
