7.8  Создание базы данных датчиков

В программе «Поверка вибродатчиков» предусмотрена возможность установки параметров для проведения испытаний в соответствии с типом датчика. Для этого необходимо создать базу данных датчиков – набор файлов с параметрами датчиков. Файл с данными датчика должен иметь название «Name. dtn», где Name – тип датчика, dtn – расширение, указанное в программе как идентификатор того, что данный файл может содержать параметры датчика. При нажатии в программе «Поверка вибропреобразователей по МИ 1873» на кнопку «Параметры» открывается окно выбора директории с базой данных датчика. После выбора директории программа производит поиск файлов с расширением. dtn и составляет список файлов, который выводится в поле «Параметры по умолчанию для типа». При выборе какого-либо файла происходит считывание данных и установка значений в соответствующие поля программы.

Для создания базы данных датчиков необходимо создать отдельный файл для каждого типа датчика с параметрами в соответствии с таблицей ниже.

Название файла (Name) используется в программе для установки значения в поле «Тип датчика».

Таблица 4.2. Заполнение базы данных датчиков

№ строки файла

Параметр

Значение

0

Чувствительность по паспорту

Коэффициент преобразования датчика согласно паспорту в установленных единицах измерения (согласно паспорту и аппаратной части)

1

пКл или мВ*

0 - мВ;

1 - пКл;

2

Расчет чувствительности по напряжению, ускорению, скорости или перемещению*

0 - мВ;

1 - g;

2 - м/с^2;

3 - мм/с;

4- мм.

3

Опорная частота

Индекс частоты из таблицы

4

Начальная частота

Индекс частоты из таблицы

5

Конечная частота

Индекс частоты из таблицы

6

Базовая амплитуда

Значение ускорения в единицах измерения образцового датчика

7

Начальное ускорение

Значение ускорения в единицах измерения образцового датчика

8

Конечное ускорение

Значение ускорения в единицах измерения образцового датчика

9

Ускорение при определении коэффициента преобразования в поперечном направлении

Значение ускорения в единицах измерения образцового датчика

10

Перемещение на низких частотах

Значение виброперемещения в мм

11

Предел отклонения действительного значения коэффициента преобразования от номинального (по паспорту)

Значение предельно допустимого отклонения в %

12

Предельное значение неравномерности АЧХ

Значение предельно допустимого отклонения в %

* подробнее о единицах измерения см 4.3.2 Выбор единиц измерения при определении коэффициента преобразования

индекс

частота

индекс

частота

индекс

частота

индекс

частота

0

1 Гц;

11

12,5 Гц;

22

160 Гц;

33

2 000 Гц;

1

1,25 Гц;

12

16 Гц;

23

200 Гц;

34

2 500 Гц;

2

1,6 Гц;

13

20 Гц;

24

250 Гц;

35

3 150 Гц;

3

2,0 Гц;

14

25 Гц;

25

315 Гц;

36

4 000 Гц;

4

2,5 Гц;

15

31 Гц;

26

400 Гц;

37

5 000 Гц;

5

3,1 Гц;

16

40 Гц;

27

500 Гц;

38

6 300 Гц;

6

4,0 Гц;

17

50 Гц;

28

630 Гц;

39

8 000 Гц;

7

5,0 Гц;

18

63 Гц;

29

800 Гц;

40

10 000 Гц;

8

6,3 Гц;

19

80 Гц;

30

1 000 Гц;

41

12 500 Гц;

9

8,0 Гц;

20

100 Гц;

31

1 250 Гц;

42

15 000 Гц;

10

10,0 Гц;

21

125 Гц;

32

1 600 Гц;

43

20 000 Гц;

Файл данных датчика должен иметь 12 строк и 2 столбца (Рисунок 4.19). Значения первого столбца – нумерация строк (начиная с 0), значения второго столбца – в соответствии с Таблица 4.2.

Например, при выборе файла со следующими значениями:

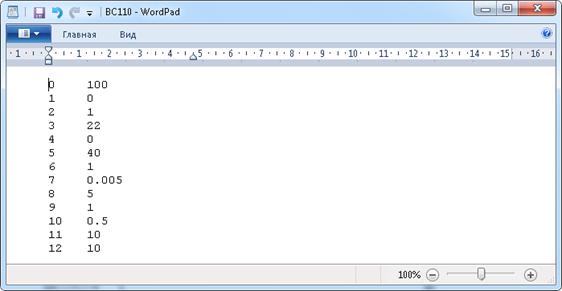

Рисунок 6.19. Файл данных датчика ВС 110.

в программе будут установлены следующие параметры:

·  Коэффициент преобразования 100 мВ/g.

·  Частотный диапазон 1…10 000 Гц.

·  Базовая частота 160 Гц.

·  Амплитудный диапазон 0,005…5 g.

·  Базовая амплитуда 1 g.

·  Виброперемещение на низких частотах (при снятии АЧХ) 0,5 мм.

·  Амплитуда ускорения при определении коэффициента преобразования в поперечном направлении 1 g.

·  Предел отклонения К и неравномерности АЧХ по 10 %.

8  Опробование

Опробование проводится в соответствии с п. 4.4 МИ 1873-88 следующим образом:

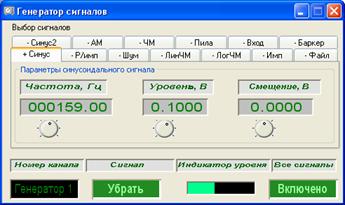

Поверяемый ВИП устанавливают на вибровозбудитель образцовой виброустановки в осевом направлении (Рисунок 6.1). Подключают измерительную схему в соответствии с рисунком 2.2. Включают и прогревают приборы. Подают напряжение от генератора через усилитель мощности на виброустановку. Запускают программу «Генератор сигналов» из меню «Генераторы» панели ZETLab, выбирают вкладку «Синус», устанавливают частоту 159 Гц, амплитуду 0,1 В, смещение 0 В, и последовательно нажимают на кнопки «Добавить» и «Включить» (Рисунок 5.1).

Рисунок 7.1

Запускают программу «Вольтметр переменного тока» из меню «Измерение» панели ZETLab, настраивают ее на отображение амплитудного значения в децибелах с усреднением данных 1 с и выбирают канал подключения образцового датчика (Рисунок 5.2).

Рисунок 7.2

Запускают следующую программу «Вольтметр переменного тока», настраивают ее на отображение амплитудного значения в децибелах с усреднением данных 1 с и выбирают канал подключения поверяемого датчика (Рисунок 5.3).

Рисунок 7.3

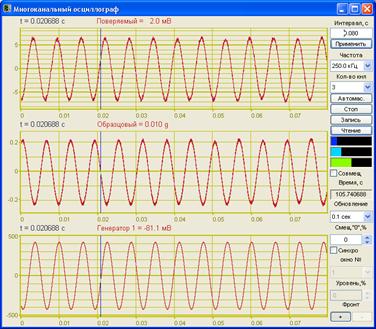

Запускают программу «Многоканальный Осциллограф» из меню «Отображение» панели ZETLab, включают 3 окна отображения. В первом окне выбирают канал поверяемого ВИП, во втором - образцового датчика, в третьем – виртуальный канал генератора (Рисунок 5.4).

Рисунок 7.4

Плавно увеличивают напряжение генератора, до тех пор, пока уровень на вольтметрах не увеличится на 20 дБ, что служит критерием исправности виброметра и ВИП. В программе осциллограф нажимают на кнопку «Автомасштаб». Колебания в виде синусоиды должны наблюдаться во всех окнах. Искажений быть не должно.

После проведения опробования закрывают окна всех программ.

9  Определение характеристик поверяемого ВИП

Определение характеристик поверяемого ВИП проводится в соответствии с пунктами 4.5.1.1 (Определение основной погрешности виброметра в рабочем диапазоне амплитуд), 4.5.1.2 (Определение основной погрешности виброметра в рабочем диапазоне частот), 4.5.6 (Определение действительного значения коэффициента преобразования ВИП), 4.5.7 (Определение относительного коэффициента поперечного преобразования), 4.5.8 (Определение неравномерности амплитудно-частотной характеристики ВИП), 4.5.9 (Определение нелинейности амплитудной характеристики) МИ 1873‑88 в следующей последовательности:

1  Поверяемый ВИП устанавливают на вибровозбудитель образцовой виброустановки (в осевом направлении – рисунок 5.1 – при проверки по пунктам кроме 4.5.8, в поперечном направлении – рисунок 5.2 – при проверке по пункту 4.5.8).

Рисунок 8.1

Рисунок 8.2

2  Подключают измерительную схему в соответствии с рисунком 2.2.

3  Включают и прогревают приборы.

4  Запускают scada-проект «Поверка вибродатчиков по МИ 1873», при этом откроется главная страница проекта (Рисунок 6.3).

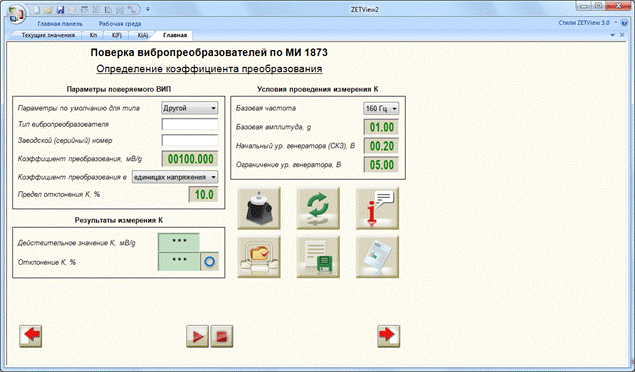

Рисунок 8.3. Главная страница проекта «Поверка вибропреобразователей»

5  Для контроля процесса измерений перетаскивают вкладку «Текущие значения» в правую часть окна программы ZETView (Рисунок 6.4).

6  Выбирают измерительные каналы, к которым подключены образцовый и поверяемый вибропреобразователи.

7  На главной странице проекта «Поверка вибропреобразоваталей» в рамке «Параметры поверяемого ВИП» вносят паспортные данные датчика: тип и заводской номер, номинальное значение коэффициента преобразования, единицы измерения коэффициента преобразования, допуск на отклонение действительного значения коэффициента преобразования от номинального значения.

8  В рамке «Условия проведения измерения К» устанавливают:

·  базовую частоту,

·  базовую амплитуду,

·  начальный уровень генератора

·  ограничение уровня генератора.

9  Запускают проверку действительного значения коэффициента преобразования (кнопка ). При этом под кнопками «Старт» и «Стоп» отобразится индикатор процесса, а на вкладке «Текущие значения» отобразятся показания вольтметров по образцовому и измерительному каналам, напряжение и частота генератора, осциллограммы и интегральные уровни сигналов с вибропреобразователей (Рисунок 6.4).

10  По окончании проверки в рамке «Результаты измерения К» отобразятся действительное значение коэффициента преобразования и его отклонение от номинального значения на цифровых индикаторах и результат проверки на рисунке-индикаторе (Рисунок 6.5).

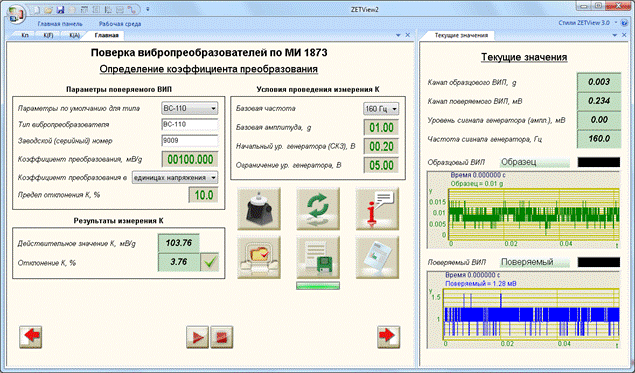

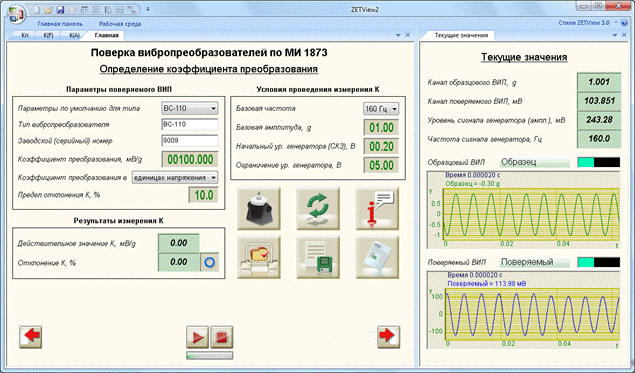

Рисунок 8.4. Определение действительного значения коэффициента преобразования

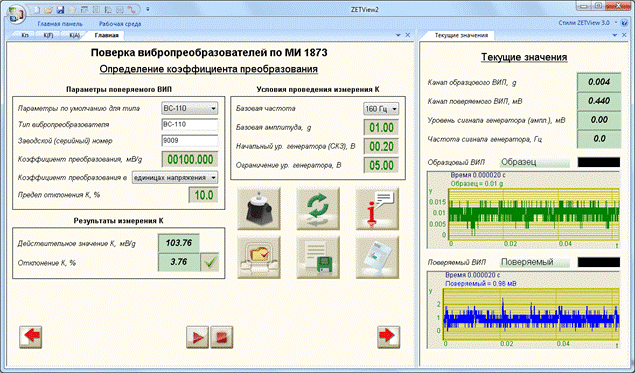

Рисунок 8.5. Результат измерений коэффициента преобразования.

11  Далее переходят на страницу «К(А)» (кнопка ).

12  В рамке «Условия проведения измерений» указываются следующие параметры: начальное и конечное значения амплитудного диапазона, количество точек измерения на участке «начальная – базовая амплитуда виброускорения», количество точек на участке «базовая – конечная амплитуда виброускорения», начальный уровень генератора, допуск на максимальное отклонения коэффициента преобразования в амплитудном диапазоне от значения при базовой амплитуде и допуск на нелинейность амплитудной характеристики.

13  Запускают проверку основной погрешности ВИП в диапазоне амплитуд и нелинейности амплитудной характеристики (кнопка ).

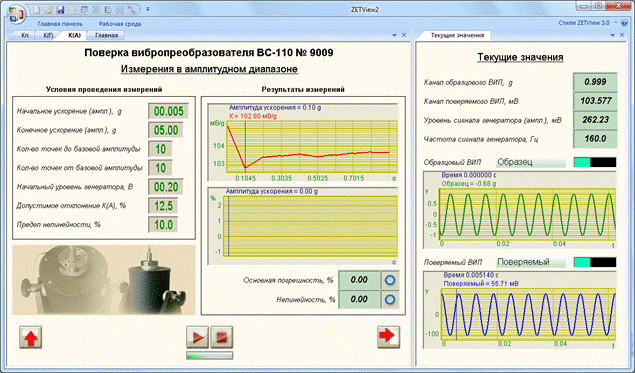

Рисунок 8.6. Измерения в амплитудном диапазоне

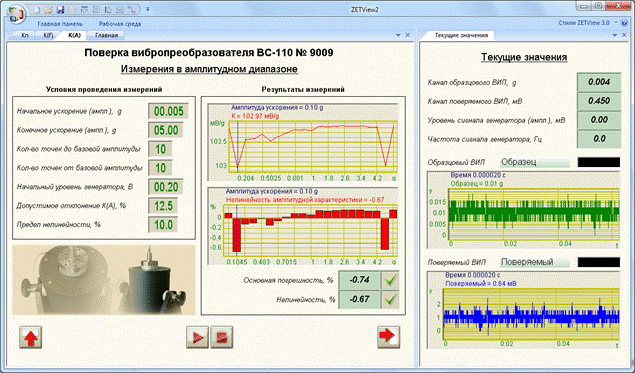

Рисунок 8.7. Результат измерений в амплитудном диапазоне

14  В процессе измерений на вкладке «К(А)» под кнопками «Старт» и «Стоп» отобразится индикатор процесса, а на верхнем графике в рамке «Результаты измерений» будет строиться график зависимости коэффициента преобразования от амплитуды виброускорения, на вкладке «Текущие значения» отобразятся показания вольтметров по образцовому и измерительному каналам, напряжение и частота генератора, осциллограммы и интегральные уровни сигналов с вибропреобразователей (Рисунок 6.6).

15  По окончании проверки в окне «Результаты измерений» отобразятся:

·  графики зависимости коэффициента преобразования и отклонения коэффициента преобразования от значения амплитуды

·  основная погрешность в диапазоне амплитуд и значение нелинейности амплитудной характеристики на цифровых индикаторах

·  результат проверки основной погрешности ВИП в диапазоне амплитуд и нелинейности амплитудной характеристики на рисунках-индикаторах.

16  Далее переходят на страницу «К(F)» (кнопка ).

17  В рамке «Условия проведения измерений» указываются следующие параметры: начальное и конечное значения частотного диапазона, количество точек измерения на участке «начальная – базовая амплитуда виброускорения», значение виброперемещения на частотах ниже 20 Гц, начальный уровень генератора, допуск на максимальное отклонения коэффициента преобразования в частотном диапазоне от значения на базовой частоте.

18  Запускают проверку основной погрешности в диапазоне частот и неравномерности амплитудно-частотной характеристики ВИП (кнопка ).

19  В процессе измерений на вкладке «К(F)» под кнопками «Старт» и «Стоп» отобразится индикатор процесса, а на верхнем графике в рамке «Результаты измерений» будет строиться график зависимости коэффициента преобразования от частоты, на вкладке «Текущие значения» отобразятся показания вольтметров по образцовому и измерительному каналам, напряжение и частота генератора, осциллограммы и интегральные уровни сигналов с вибропреобразователей (Рисунок 6.8).

20  По окончании проверки в окне «Результаты измерений» отобразятся:

·  графики зависимости коэффициента преобразования и отклонения коэффициента преобразования от значения частоты.

·  основная погрешность в диапазоне частот на цифровом индикаторе и результат проверки основной погрешности ВИП в диапазоне частот на рисунке-индикаторе.

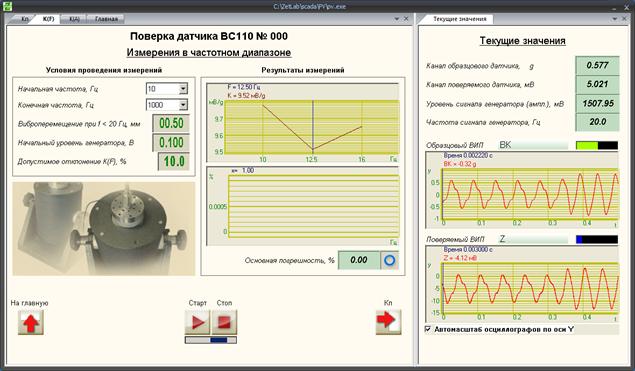

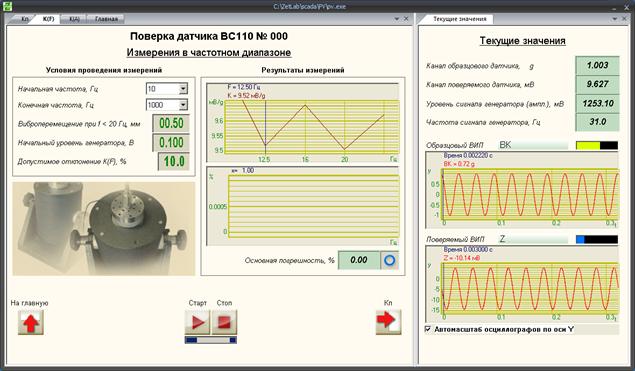

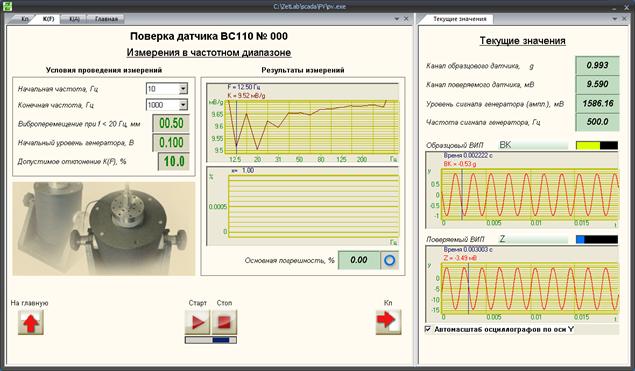

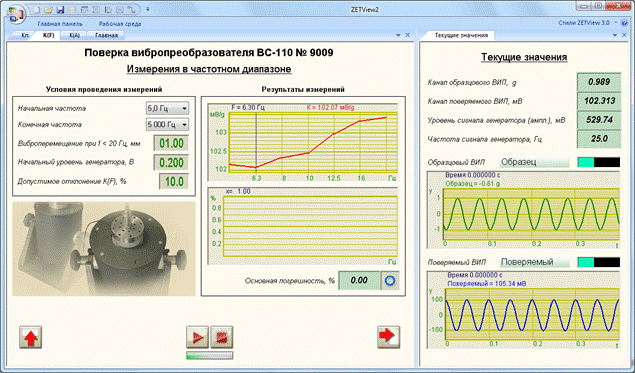

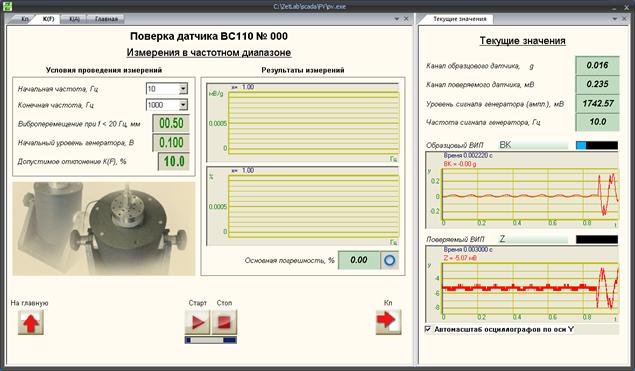

Рисунок 8.8. Измерения в частотном диапазоне

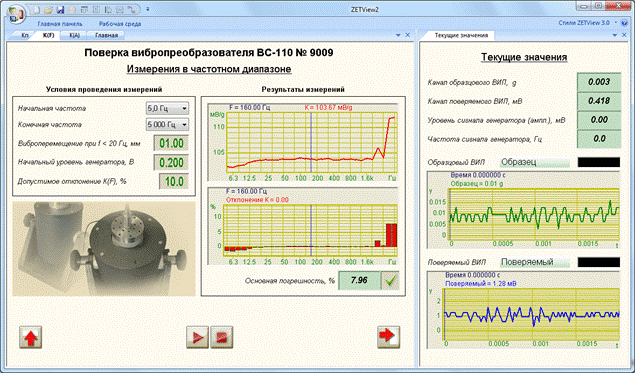

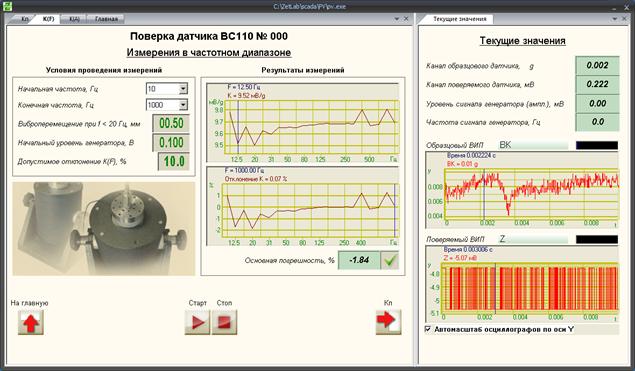

Рисунок 8.9. Результат измерений в частотном диапазоне

21  Далее переходят на страницу «Кп» (кнопка ).

22  В рамке «Условия проведения измерений» указываются следующие параметры: значение виброускорения, начальный уровень генератора, допуск значение относительного коэффициента преобразования в поперечном направлении (Рисунок 6.10).

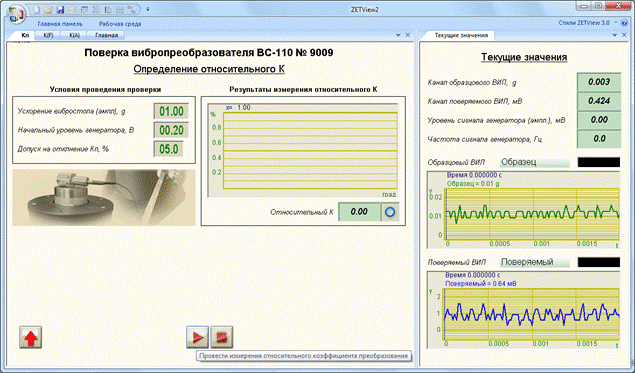

Рисунок 8.10. Страницы «Кп» и «Текущие значения»

23  Устанавливают поверяемый вибропреобразователь на вибростенд с помощью шестигранного устройства на первую грань.

24  Запускают проверку относительного коэффициента преобразования в поперечном направлении (кнопка ).

25  В процессе измерений на вкладке «Кп» под кнопками «Старт» и «Стоп» отобразится индикатор процесса, а на графике в рамке «Результаты измерений» будет строиться график зависимости коэффициента преобразования в поперечном направлении от угла поворота шестигранного устройства, на вкладке «Текущие значения» отобразятся показания вольтметров по образцовому и измерительному каналам, напряжение и частота генератора, осциллограммы и интегральные уровни сигналов с вибропреобразователей.

26  При появлении сообщения с указанием повернуть шестигранное устройство, поворачивают шестигранное устройство на следующую грань (Рисунок 6.11).

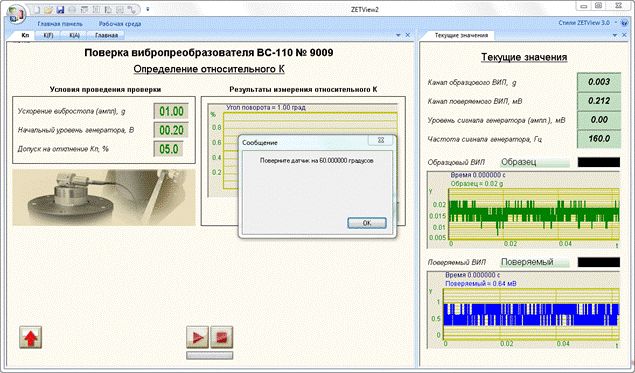

Рисунок 8.11. Измерения коэффициента преобразования в поперечном направлении

27  По окончании проверки в окне «Результаты измерений» отобразятся:

·  график зависимости относительного коэффициента преобразования в поперечном направлении от угла поворота вибропреобразователя.

·  максимальное значение относительного коэффициента преобразования в поперечном направлении на цифровом индикаторе

·  результат проверки относительного коэффициента преобразования в поперечном направлении на рисунке-индикаторе.

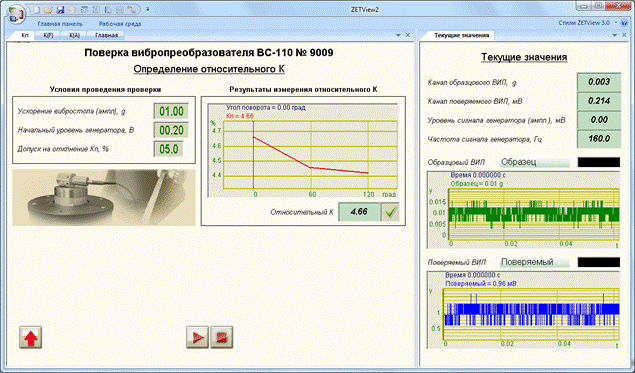

Рисунок 8.12. Результат измерений коэффициента преобразования в поперечном направлении

28  Далее возвращаются на главную страницу проекта

29  При необходимости выбирают папку сохранения отчёта (кнопка ).

30  Сохраняют отчёт о проверке (кнопка ). На время сохранения отчёта под кнопкой отобразится индикатор процесса (Рисунок 6.13).

Рисунок 8.13. Сохранение отчета

31  При необходимости распечатать отчёт о проверке, открывают файл отчёта (кнопка ) и выбирают команду «Печать» в меню «Файл» окна программы Exel.
