где Кi - коэффициент преобразования при i-том значении частоты, мВ/м·с-2 (мВ/g);

Kо - коэффициент преобразования на опорной частоте, мВ/м·с-2 (мВ/g).

Максимальное отклонение коэффициента преобразования от значения на базовой частоте выводится на цифровой индикатор справа от надписи «Основная погрешность». Это значение сравнивается с допуском, результат поступает на рисунок‑индикатор справа.

Неравномерность АЧХ ВИП (γ) в процентах определяется по формуле (7) согласно п.4.5.8 МИ 1873‑88.

где Uп — максимальное или минимальное показание вольтметра по каналу поверяемого ВИП, мВ;

Поскольку измерения при равном значении амплитуды виброускорения проводятся только на частотах выше 20 Гц, неравномерность АЧХ с учетом значения ускорения рассчитывается по формуле (8)

где Ui —показание вольтметра по каналу поверяемого ВИП при i-том значении частоты, мВ;

ai – амплитуда виброускорения при i-том значении частоты, м·с-2 (g);

Uо —показание вольтметра по каналу поверяемого ВИП на опорной частоте, мВ;

aо – амплитуда виброускорения на опорной частоте, м·с-2 (g).

Таким образом, значение неравномерности АЧХ совпадает с максимальным отклонением коэффициента преобразования в диапазоне частот относительно базовой частоты (γ=max(δfi)).

При необходимости прервать измерения в частотном диапазоне требуется нажать кнопку . При этом сначала выключится генератор и вольтметры, а затем обнулятся результаты измерений.

При нажатии на кнопку происходит переход на страницу «Кп». При нажатии на кнопку происходит возврат на главную страницу проекта «Поверка вибропреобразователей».

Рисунок 6.13. Результаты измерения в частотном диапазоне

7.6  Страница «Кп»

Страница «Кп» предназначена для определения относительного коэффициента поперечного преобразования в соответствии с п.4.5.7 МИ 1873-88.

Для проведения измерений необходимо установить датчик на вибростенд в соответствии с рисунком 6.2 с помощью шестигранного устройства.

В рамке «Условия проведения проверки» устанавливаются значения виброускорения, начальный уровень генератора и допуск значение относительного коэффициента преобразования.

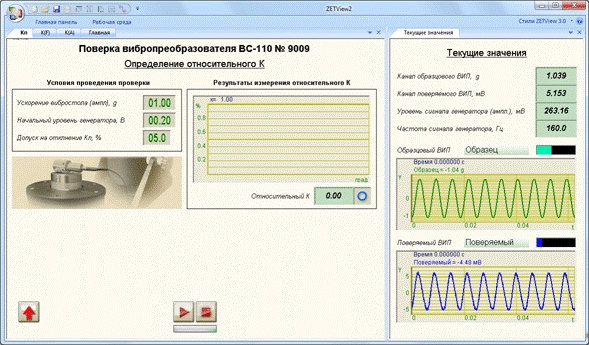

Рисунок 6.14. Определение Кп

После установки всех параметров необходимо нажать на кнопку , при этом под кнопкой отобразится индикатор процесса .

В начале измерений со встроенного генератора анализатора спектра будет подан сигнал напряжением, равным заданному начальному уровню. Далее произойдет подстройка генератора таким образом, чтобы значение ускорения, воспроизводимого вибростендом было равно значению, установленному в поле справа от надписи «Ускорение вибростола» (контролируется по показаниям образцового датчика). После подстройки генератора будет определен относительный коэффициент поперечного преобразования по формуле (9)

где Kп - относительный коэффициент преобразования, мВ/м·с-2 (мВ/g);

Uп - показания вольтметра по каналу поверяемого ВИП, мВ;

ao – ускорение вибростола (показания вольтметра по каналу образцового ВИП с учетом коэффициента преобразования), м·с-2 (g).

После определения Kп в одной точке генератор выключится и появится сообщение «Поверните датчик на 60 градусов» (рисунок 5.22). При этом необходимо повернуть шестигранное устройство, с помощью которого датчик устанавливается на вибростенд в поперечном направлении и нажать кнопку «ОК» (рисунок 5.22). При этом с генератора будет подано начальное напряжение, будет произведена автоподстройка генератора, обеспечивающая заданное виброускорение, затем определен относительный коэффициент поперечного преобразования и выведено сообщение «Поверните датчик на 120 градусов». И т. д. до тех пор, пока измерения не будут проведены на каждой грани шестигранного устройства.

Рисунок 6.15. Сообщение оператору

Далее будет определено процентное отношение относительного и действительного значений коэффициента преобразования γ по формуле (10) для каждого измерения.

где Kд - действительный коэффициент преобразования, мВ/м·с-2 (мВ/g);

Kп - относительный коэффициент поперечного преобразования, мВ/м·с-2 (мВ/g).

Максимальное значение γ будет выведено на цифровой индикатор, а результат сравнения этого значения с допуском – на рисунок‑индикатор.

При необходимости прервать измерения в амплитудном диапазоне требуется нажать кнопку . При этом сначала выключится генератор и вольтметры, а затем обнулятся результаты измерений.

При нажатии на кнопку происходит возврат на главную страницу проекта «Поверка вибропреобразователей».

7.7  Сохранение результатов

Сохранение полученных результатов в файл осуществляется на главной странице проекта. При нажатии на кнопку «Сохранить результаты в файл» формируется файл отчета. Файл сохраняется с именем «ТТТ № ХХХ», где ТТТ – тип, а ХХХ – номер поверямого ВИП, в директорию «C:\ZetLab\scada\Projects\PV\Отчеты». Для того чтобы изменить директорию сохранения файлов, необходимо нажать на кнопку «Выбрать директорию сохранения отчетов» . При этом откроется стандартное окно обзора папок.

Результаты измерений сохраняются в файл по шаблону отчета.

Примечание: шаблон отчёта (файл «shablon_otcheta. xls») поставляется на диске со scada-проектом «Поверка вибропреобразователей». Для формирования отчёта необходимо разместить файл «shablon_otcheta. xls» в директории C:\ZetLab\scada\Projects\PV, либо указать в настройках компонента «Отчёт» scada-проекта «Поверка вибропреобразователей» путь к шаблону отчёта.

Шаблон отчета содержит идентификаторы вида «&aaa/&», вместо которых при формировании файла отчета вносятся результаты измерений. При редактировании шаблона отчета возможно изменение теста и расположения идентификаторов, но при изменении идентификаторов соответствующие данные не будут сохранены.

Шаблон отчета состоит из свидетельства о поверке и протоколов испытаний.

В свидетельство о поверке вносятся (Рисунок 4.16):

-  Номер свидетельства,

-  Тип и номер поверяемого ВИП,

-  Значение действительного коэффициента преобразования,

-  Значение неравномерности АЧХ,

-  Значение нелинейности амплитудной характеристики,

-  Значение относительного коэффициента поперечного преобразования,

-  Вывод,

-  Дата поверки,

-  Срок действия свидетельства.

В протоколы испытания вносятся:

-  Тип и номер поверяемого ВИП,

-  Коэффициент преобразования и его отклонение от значения на опорной частоте для каждой частоты диапазона,

-  Коэффициент преобразования, его отклонение от значения при базовой амплитуде, его отклонение от среднего значение (нелинейность амплитудной характеристики) для каждой амплитуды виброускорения,

-  Значение относительного коэффициента поперечного преобразования при каждом повороте датчика,

-  Дата поверки

При нажатии на кнопку «Открыть последний отчет» будет открыт файл последнего отчета.

Рисунок 6.16. Шаблон свидетельства о поверке
