Программное обеспечение ZETLab. Руководство оператора (стр. 2 )

При изменении номера поверяемого ВИП значения цифровых индикаторов сбросятся в ноль, а рисунки-индикаторы отобразят картинку .

Тип и номер поверяемого ВИП используются при формировании отчета: результаты поверки сохраняются с файл с названием «ТТТ № ХХХ», где ТТТ – тип, а ХХХ – номер.

7.1.3  Выбор из списка

В проекте «Поверка вибродатчиков по МИ 1873» списки значений имеют два вида компонентов: комбинированный список (Рисунок 4.2) и поле выбора канала (Рисунок 4.3).

Выбрать значение из списка можно двумя способами:

-  нажать на компонент со списком и «мышью» выбрать из раскрывшегося списка значение;

-  нажать левой кнопкой «мыши» на компонент со списком и при помощи кнопок клавиатуры со стрелками <­> и <¯> выбрать значение.

7.1.4  Изменение значения в поле ввода и установки

Для изменения значения в поле ввода и установки (селектор) необходимо нажать левую кнопку «мыши» на поле ввода и установить указатель «мыши» на разряд, в котором будет изменяться значение. Каждый разряд имеет изменяемое численное значение от 0 до 9. Далее для изменения значения в разряде, удерживая положение курсора «мыши» на этом разряде, необходимо ввести значение с клавиатуры или прокруткой ролика «мыши» изменить значение. При вводе значения с клавиатуры, после ввода значения в выбранном разряде, активность перейдет в следующий младший разряд, в котором можно будет продолжать ввод, и так далее до самого младшего разряда. Установив курсор «мыши» на самый младший разряд можно кнопкой клавиатуры <Backspace> обнулить все значение либо часть его в поле ввода и заново ввести. При увеличении численного значения в разряде прокруткой ролика «мыши» (курсор «мыши» должен быть установлен на изменяемом разряде) значение в этом разряде будет увеличиваться, и с каждым новым оборотом значений в этом разряде будут увеличиваться значения старших разрядов. При уменьшении численного значения в разряде прокруткой ролика «мыши» значение в этом разряде будет уменьшаться, и с каждым новым оборотом значений в этом разряде будут уменьшаться значения старших разрядов.

Установка численных значений в полях ввода и установки также возможна и в текстовом поле (Рисунок 4.4), которое появляется после быстрого двойного нажатия левой кнопкой «мыши» по конкретному полю ввода и установки. В этом текстовом поле значение того или иного параметра вводится с цифровых клавиш клавиатуры.

Рисунок 6.4. Установка численного значения

7.1.5  Индикация

Численные значения отображаются на цифровых индикаторах .

Рисунок‑индикатор отображает одну из загруженных картинок в зависимости от своего состояния. При запуске проверки какого-либо параметра ВИП, соответствующие рисунки‑индикаторы переводятся в неопределенное состояние и отображают картинку . По окончании измерений полученные результаты сравниваются с заданным оператором допуском и отображают картинку , если значение параметра соответствует требованиям, в противном случае отображается картинка .

Рядом с компонентами входной канал располагаются индикаторы уровня сигнала по выбранному каналу. Индикатор уровня показывает интегральный уровень сигнала и, при превышении максимально допустимого уровня, перегрузку выбранного канала. Две третьих части поля индикатора отведены для уровня сигнала, не превышающего максимально допустимый уровень. Чем выше уровень, тем больше заполняется индикатор. При превышении максимально допустимого уровня индикатор заполняется полностью красным цветом. Правый край индикатора останется красным до тех пор, пока перегрузка по каналу не будет снята и пользователь не нажмет на индикатор левой кнопкой «мыши».

В процессе проведения измерений и во время формирования отчета в проекте отображаются индикаторы процесса . По окончании измерений или формирования отчета индикаторы процесса перестают отображаться.

7.1.6  Управление осциллографом и графиками

Перемещение курсора графика на нужное время (частоту, амплитуду) осуществляется несколькими способами:

-  подвести указатель «мыши» на нужное время, нажать, и удерживая нажатой левую кнопку «мыши», дождаться пока курсор графика (вертикальная линия) не сравняется с установленным указателем «мыши». При нажатой и удерживаемой левой клавише «мыши» курсор графика будет следовать за перемещением указателя «мыши» по графику;

-  при активном поле графика нажать левой кнопкой «мыши» на поле графика, и, при помощи ролика «мыши», перемещать курсор графика;

-  при активном поле графика перемещение курсора влево осуществляется нажатием и удерживанием кнопки клавиатуры <A> (в латинской раскладке), вправо – <D>.

7.2  Страница «Текущие значения»

В проекте «Поверка вибродатчиков по МИ 1873» измерения проводятся автоматически в соответствии с выбранными условиями. Для контроля хода измерений на экране могут отображаться текущие показания вольтметров, настройки генератора и осциллограммы сигналов. Для этого предназначена страница проекта «Текущие значения», которая по умолчанию не отображается. Для того, чтобы страница «Текущие значения» отображалась в дополнительном окне, необходимо нажать левой кнопкой «мыши» на ярлык страницы и, удерживая кнопку «мыши» нажатой, переместить страницу в правую часть окна программы ZETView (Рисунок 4.5).

ВАЖНО: на вкладке «Текущие значения» выбирают измерительные каналы образцового и поверяемого ВИП. Если при подключении нового ВИП параметры измерительных каналов не изменялись, то для корректной работы проекта не требуется вновь выбирать измерительные каналы. Если в качестве измерительного канала выбран несуществующий канал, но поле выбора канала изменит свой цвет на красный.

На цифровых индикаторах страницы «Текущие измерения» отображаются показания вольтметров по каналам образцового и поверяемого ВИП (амплитудные значения), а также частота и уровень сигнала встроенного генератора.

Поля выбора измерительных каналов располагаются справа от надписей «Образцовый ВИП» и «Поверяемый ВИП». Справа от измерительных каналов расположены индикаторы интегрального уровня сигнала .

Под осциллографами располагается флаг установки автомасштаба осциллографов по оси Y. При установленном флаге осуществляется автоматическое масштабирование оси Y по уровню сигнала. При снятом флажке изменить границы отображение со оси Y можно с помощью курсора (см. п.4.1.6 «Управление осциллографом»).

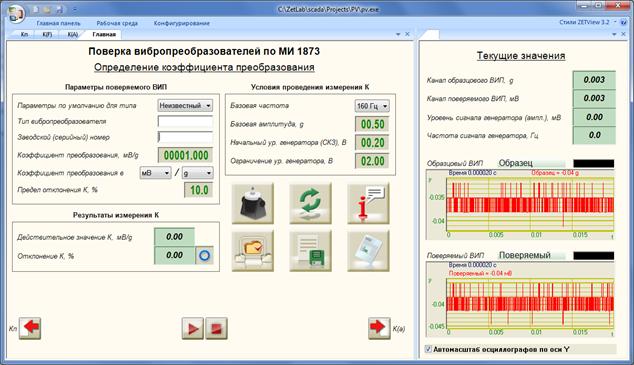

Рисунок 6.5. Страницы «Главная» и «Текущие значения»

По оси X осциллограммы масштабируются автоматически таким образом, чтобы в границы отображения укладывалось 10 периодов сигнала

7.3  Главная страница

Главная страница проекта «Поверка вибропреобразователей» (Рисунок 4.6) предназначена для:

Ø  внесения данных о поверяемом ВИП,

Ø  проведения измерений действительного значения коэффициента преобразования,

Ø  запуска цикла измерений: К → К(А) → К(F),

Ø  сохранения отчета об измерениях, выбора директории сохранения отчетов, открытия последнего отчета,

Ø  открытия файла с описанием проекта

При нажатии на кнопку последовательно запускаются проверки коэффициента преобразования, основной погрешности в диапазоне амплитуд и нелинейности амплитудного диапазона, основой погрешности в диапазоне частот и неравномерности АЧХ. Перед нажатием кнопки следует убедиться в правильности настроек всех страниц проекта.

При нажатии на кнопку открывается окно выбора директории базы данных датчиков (Рисунок 4.7). О создании базы данных датчиков см. «4.8 Создание базы данных датчиков».

При нажатии на кнопку происходит опрос измерительных каналов: единицы измерения, максимальный уровень (используется при расчете интегрального уровня). Опрос параметров измерительных каналов производится при любом измерении, кнопка предназначена для проверки единиц измерения ДО проведения измерений (амплитуда ускорения вибростола задаётся в единицах измерения канала образцового ВИП).

При нажатии на кнопку открывается настоящее руководство оператора, при условии, что файл «ROMI1873.doc» размещен в директории «C:\Program Files\ZETLab\SCADA\Projects».

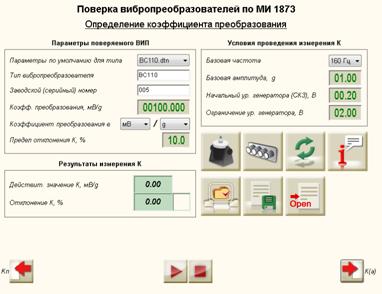

Рисунок 6.6. Главная страница

Рисунок 6.7. Окно выбора директории базы данных датчиков

При нажатии на кнопку открывается окно выбора директории сохранения файлов отчетов. При нажатии на кнопку результаты измерений сохраняются в файл. При нажатии на кнопку открывается последний сохраненный отчет.

При нажатии на кнопку происходит переход на страницу «К(А)». При нажатии на кнопку происходит переход на страницу «Кп».

Кнопки и предназначены для запуска/остановки проверки действительного значения коэффициента преобразования.

7.3.1  Параметры поверяемого ВИП

В рамке «Параметры поверяемого ВИП» вносятся данные о поверяемом вибропреобразователе.

Список «Параметры по умолчанию для типа» предназначен для выбора типа поверяемого вибропреобразователя из базы данных датчиков. При выборе одного из этих типов, в проекте «Поверка вибропреобразователей» поля в рамках «Условия проведения измерений» на каждой странице заполнятся автоматически. О создании базы данных датчиков см. «4.8 Создание базы данных датчиков».

Текстовые поля «Тип вибропреобразователя» и «Заводской (серийный) номер» предназначены для установки типа и номера поверяемого вибропреобразователя. Эти данные будут отображаться в заголовках страниц «К(А)», «К(F)» и «Кп». Кроме того, при сохранении отчета об измерениях, файл отчета будет назван «ТТТ № ННН», где ТТТ – тип датчика, ННН – номер.

Селектор «Коэффициент преобразования» предназначен для ввода номинального значения коэффициента преобразования поверяемого ВИП, относительно которого будет вычислено отклонение действительного значения коэффициента преобразования.

В списках в строке «Коэффициент преобразования в» устанавливаются единицы измерения коэффициента преобразования. В первом списке выбирается числитель - значение «мВ» для вибропреобразователей с выходом по напряжению и значение «пКл» для вибропреобразователей с зарядовым выходом. Во втором списке выбирается знаменатель - «g» или «м/с^2», «мм/с», «мм» для вибропреобразователей по ускорению, по скорости, по перемещению соответственно.

Селектор «Предел отклонения К» предназначен для установки значения допустимого отклонения действительного значения коэффициента преобразования от номинального значения.

7.3.2  Выбор единиц измерения при определении коэффициента преобразования

В проекте «Поверка вибропреобразователей» коэффициент преобразования может быть рассчитан по ускорению, по скорости или по перемещению. Это зависит от двух параметров: единиц измерения опорного канала (к которому подключен образцовый ВИП) и выбранных единиц расчета коэффициента преобразования.

Опорный канал должен быть настроен в единицах измерения ускорения – «g» или «м/с^2», поскольку в качестве образцового датчика должен использоваться вибропреобразователь по ускорению.

При поверке вибропреобразователей по ускорению коэффициент преобразования может быть выбран «пКл»/«g», «мВ»/«g», «пКл»/«м/с^2», «мВ»/«м/с^2», при этом знаменатель должен совпадать с единицами измерения ускорения опорного канала.

При поверке вибропреобразователей по скорости коэффициент преобразования может быть выбран «пКл»/«мм/с» или «мВ»/«мм/с». При проведении измерений по значению ускорения, измеренного образцовым датчиком, будет рассчитано значение скорости и определен коэффициент преобразования поверяемого датчика.

При поверке вибропреобразователей по перемещению коэффициент преобразования может быть выбран «пКл»/«мм» или «мВ»/«мм». При проведении измерений по значению ускорения, измеренного образцовым датчиком, будет рассчитано значение перемещения и определен коэффициент преобразования поверяемого датчика.

7.3.3  Определение действительного значения коэффициента преобразования

Определение действительного значения коэффициента преобразования проводится в соответствии с п. 4.5.6 МИ 1873-88.

В рамке «Условия проведения измерения К» устанавливаются следующие параметры проведения измерений: базовая частота, базовая амплитуда (в единицах измерения по опорному каналу), начальный уровень генератора и ограничение уровня генератора.

Значения базовой частоты и базовой амплитуды также будут использоваться при проведении измерений в амплитудном и частотном диапазонах.

Ограничение уровня генератора до указанного значения производится не только при определении действительного значения коэффициента преобразования, но при проведении любых измерений в проекте «Поверка вибропреобразователей».

В качестве значения базовой амплитуды указывается значение амплитуды ускорения вибростола, которое необходимо воспроизвести на вибростенде при проведении измерений. Ускорение вибростола контролируется по показаниям образцового вибропреобразователя. При проведении измерений происходит автоподстройка генератора – уровень напряжения выходного сигнала автоматически регулируется таким образом, чтобы показания по каналу образцового вибропреобразователя были равны заданному значению амплитуды ускорения вибростола. Начальный уровень генератора устанавливается для каждого измерения.

После установки всех параметров необходимо нажать на кнопку . При этом под кнопкой отобразится индикатор процесса , а в окне «Текущие значения» отобразятся показания вольтметров по каналам образцового и поверяемого ВИП, частота и напряжение генератора, а также осциллограммы сигналов измерительных каналов (Рисунок 4.8).

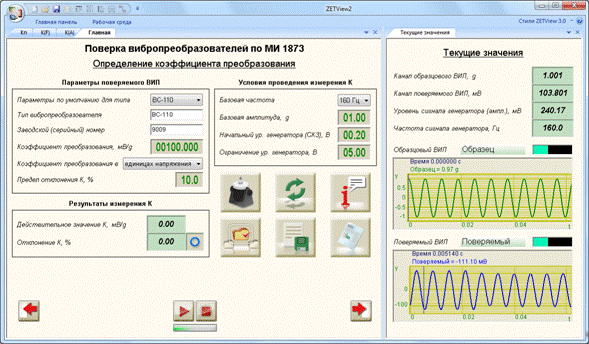

Рисунок 6.8. Определение действительного значения коэффициента преобразования

Примечание: измерительные каналы выбираются на странице «Текущие значения».

Поскольку измерения по каналу образцового ВИП производятся с учетом его коэффициента преобразования, вычисление коэффициента преобразования поверяемого ВИП происходит по формуле (1).

где Kд - действительный коэффициент преобразования, мВ/м·с-2 (мВ/g);

Uп - показания вольтметра по каналу поверяемого ВИП, мВ;

ao – ускорение вибростола (показания вольтметра по каналу образцового ВИП с учетом коэффициента преобразования), м·с-2 (g).

Отклонение коэффициента преобразования от номинального значения (γ) в процентах определяется по формуле (2).

где Kд - действительный коэффициент преобразования, мВ/м·с-2 (мВ/g);

Kпс - коэффициент преобразования по паспорту, мВ/м·с-2 (мВ/g).

По окончании измерений индикатор процесса перестанет отображаться, на цифровые индикаторы поступят значения действительного коэффициента преобразования и его отклонения от номинального значения, а на рисунке‑индикаторе отобразится итог сравнения полученного отклонения с допуском (Рисунок 4.9).

Рисунок 6.9. Результаты измерения К

При необходимости прервать определение коэффициента преобразования требуется нажать кнопку . При этом сначала выключится генератор и вольтметры, а затем обнулятся результаты текущего измерения.

7.4  Страница «К(А)»

Страница «К(А)» предназначена для определения основной погрешности ВИП в диапазоне амплитуд и нелинейности амплитудной характеристики в соответствии с п.4.5.1.1 и 4.5.9 МИ 1873-88.

В рамке «Условия проведения измерений» задаются начальное и конечное значения виброускорения, количество точек измерения на участке «начальная – базовая амплитуда виброускорения», количество точек на участке «базовая – конечная амплитуда виброускорения», начальный уровень генератора и пределы основной погрешности в диапазоне амплитуд и нелинейности амплитудной характеристики.

После установки всех параметров необходимо нажать на кнопку . При этом под кнопкой отобразится индикатор процесса , а в окне «Текущие значения» отобразятся показания вольтметров по каналам образцового и поверяемого ВИП, частота и напряжение генератора, а также осциллограммы сигналов измерительных каналов (Рисунок 4.10).

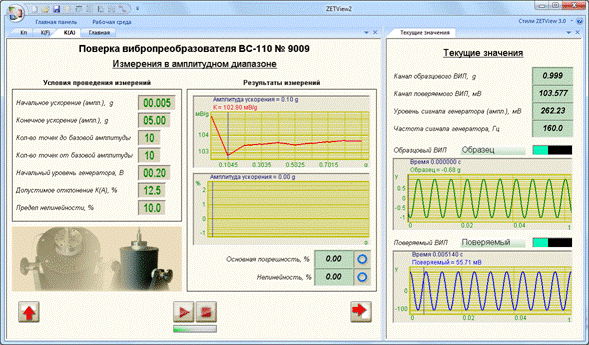

Рисунок 6.10. Измерения в амплитудном диапазоне

Примечание: измерительные каналы выбираются на странице «Текущие значения».

При запуске измерений диапазоны амплитуд от начального до базового значения и от базового до конечного значения разбиваются на заданное число точек. В качестве базовой амплитуды используется значение, установленное на главной странице, при котором определялось действительное значение коэффициента преобразования.

При каждом значении амплитуды производится подстройка генератора, после чего рассчитывается коэффициент преобразования по формуле (1). В процессе измерений строится график зависимости коэффициента преобразования от амплитуды виброускорения.

По результатам каждого измерения определяется основная погрешность вибропреобразователя (δai) в процентах по формуле (3) и строится график «К(А)» (Рисунок 4.11).

где Кi - коэффициент преобразования при i-том значении виброускорения, мВ/м·с-2 (мВ/g);

Kб - коэффициент преобразования при базовом значении виброускорения, мВ/м·с-2 (мВ/g).

Максимальное отклонение коэффициента преобразования от значения при базовой амплитуде выводится на цифровой индикатор справа от надписи «Основная погрешность». Это значение сравнивается с допуском, результат поступает на рисунок‑индикатор справа.

Нелинейность амплитудной характеристики (δа) в процентах определяется по формуле (4) и строится график «Нелинейность амплитудной характеристики (А)» (Рисунок 4.11).

где Кi - коэффициент преобразования при i-том значении виброускорения, мВ/м·с-2 (мВ/g);

Кср - среднее значение коэффициента преобразования, определяемое по формуле (5);

где п - число измерений.

Максимальное отклонение коэффициента преобразования от среднего значения выводится на цифровой индикатор справа от надписи «Нелинейность». Это значение сравнивается с допуском, результат поступает на рисунок‑индикатор справа.

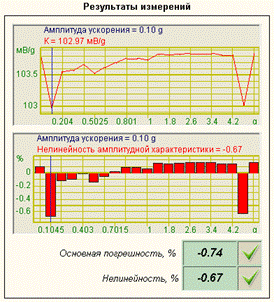

Рисунок 6.11. Результаты измерений в амплитудном диапазоне

При необходимости прервать измерения в амплитудном диапазоне требуется нажать кнопку . При этом сначала выключится генератор и вольтметры, а затем обнулятся результаты измерений.

При нажатии на кнопку происходит переход на страницу «К(F)». При нажатии на кнопку происходит возврат на главную страницу проекта «Поверка вибропреобразователей».

7.5  Страница «К(F)»

Страница «К(F)» предназначена для определения основной погрешности ВИП в диапазоне частот и неравномерности АЧХ в соответствии с п.4.5.1.2 и 4.5.8 МИ 1873-88.

В рамке «Условия проведения измерений» устанавливаются значения начальной и конечной частоты, виброперемещение на частотах ниже 20 Гц, начальный уровень генератора и предел основной погрешности в диапазоне частот. Частоты выбираются из следующего ряда: 1; 1,25; 1,6; 2,0; 2,5; 3,1; 4,0; 5,0; 6,3; 8,0; 10,0; 12,5; 16; 20; 25; 31; 40; 50; 63; 80; 100; 125; 160; 200; 250; 315; 400; 500; 630; 800; 1000; 1250; 1600; 2000; 2500; 3150; 4000; 5000; 6300; 8000, 10000, 12500, 16000, 20000.

После установки всех параметров необходимо нажать на кнопку . При этом под кнопкой отобразится индикатор процесса , а в окне «Текущие значения» отобразятся показания вольтметров по каналам образцового и поверяемого ВИП, частота и напряжение генератора, а также осциллограммы сигналов измерительных каналов (Рисунок 4.12).

Примечание: измерительные каналы выбираются на странице «Текущие значения».

Внимание! Время измерения коэффициента преобразвоания в каждой точке частотного диапазона зависит от значения частоты и составляет 40, 8 и 4 секунды для частот 1‑5, 5‑50 и 50‑10000 Гц соответственно.

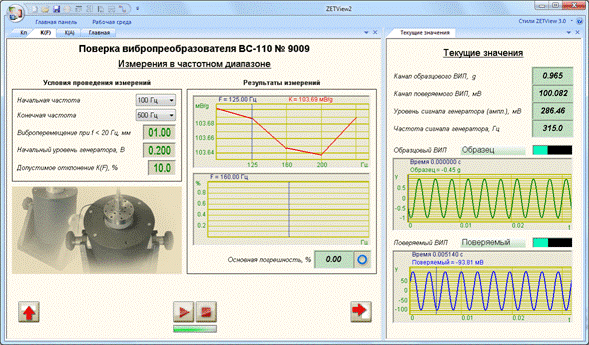

Рисунок 6.12. Измерения в частотном диапазоне

Измерения на частотах выше 20 Гц осуществляются с подстройкой генератора, обеспечивающей воспроизведение вибростендом базового ускорения (устанавливается на главной странице проекта), при котором определялось действительное значение коэффициента преобразования. На частотах ниже 20 Гц подстройка генератора обеспечивает воспроизведение вибростендом перемещения, заданного в строке «Виброперемещение при f < 20 Гц». В таблице 4.1 представлены значения виброускорения (в g), обеспечивающие виброперемещения 1 мм и 0,5 мм на частотах 2‑50 Гц

Таблица 4.1

По результатам каждого измерения рассчитывается коэффициент преобразования по формуле (1). Для каждой частоты определяется основная погрешность вибропреобразователя (δfi) в процентах по формуле (3) и строятся графики «К(F)» и «Отклонение К(F)» (Рисунок 4.13).
