гнезда Т-образных болтов в бронях должны совпадать с ответными проушинами в рамах в пределах допусков, указанных в технической документации заводов-изготовителей (проверяется шаблоном);

изделия должны соответствовать техническим условиям на изготовление, поставку и техническим монтажным требованиям на проектирование, изготовление и поставку.

Осмотром проверяют состояние зеркал - литье не должно иметь неровностей, приливов, раковин, трещин, расслоений и других дефектов.

Допуски на размеры, не указанные на чертеже, должны соответствовать III классу точности по ГОСТ «Отливки из металлов и сплавов. Допуски размеров, массы и припуски на механическую обработку».

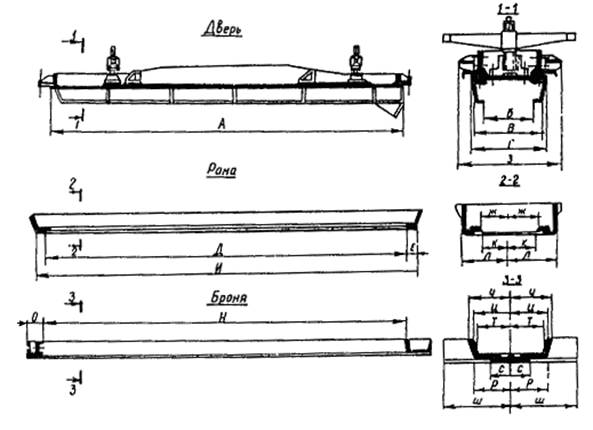

Для осмотра и обмеров брони, рамы и двери раскладывают в один ряд.

Неудовлетворительные по состоянию зеркал и размерам, а также другим показателям изделия подлежат браковке.

Взаимозаменяемость броней, рам и дверей проверяют контрольной сборкой на стенде, двух броней и дверной рамы с последовательной установкой двери коксовой и машинной сторон.

4.3. Перед монтажом анкерных колонн подвергают выборочной проверке (в объеме 15 % полного комплекта) размеры и качество изготовления поперечных и продольных анкерных стяжек. При этом все анкерные колонны подвергают внешнему осмотру и контролю на прямолинейность. Допускаемые отклонения приведены в табл. 4.

Таблица 4

Примечание. Контроль прогиба анкерных колонн осуществляется с помощью струны при боковом положении контролируемых поверхностей.

4.4. Спиральные пружины армирования передают в монтаж вместе с техническими паспортами или ведомостями испытания пружин на заводе-изготовителе; каждая пружина должна быть снабжена закрепленной на ней биркой с номером пружины.

До передачи в монтаж заказчик совместно с Коксохимстанцией производит выборочную проверку паспортной характеристики пружин в количестве 10 % общего их количества.

Основными условиями, определяющими пригодность пружин, являются отсутствие остаточных деформаций и заданная высота пружин.

4.5. Сдвоенные пружины верхних и нижних поперечных стяжек, комплектуются Коксохимстанцией на основании заводских паспортов с равными отклонениями от проектных размеров.

Нагрузки на пружины армирования отдельных узлов устанавливаются в

Брони

4.6. Перед установкой броней:

заполняют огнеупорным бетоном углубления броней, обращенные к кладке батареи, при этом уровень бетона должен быть на 10 мм ниже выступающих ребер, а бетонирование произведено не менее чем за 36 ч до монтажа броней при температуре не ниже 5 °С;

в гнезда кладки с машинной и коксовой сторон батареи укладывают по периметру прилегания броней специальную четырехжильную асбестовую набивку диаметром 30 мм; укладка выполняется непрерывно с образованием над каждым простенком петли для зачеканки верха броней. Для предохранения кладки от разрушения при установке броней на выступ корнюрной зоны вдоль батареи укладывают асбестовый шнур диаметром 15 мм.

4.7. Доставленную к монтажному проему броню переводят в вертикальное положение, разворачивают параллельно фронту батареи и транспортируют к месту установки подвесным краном тепляка со строповкой верха брони за рым-болты, поставляемые в комплекте с бронями заводом-изготовителем (аналогичные операции проводятся при монтаже рам).

Бронь устанавливают вертикально и соосно с отопительным простенком, соблюдая следующие условия:

кладка обогревательных простенков должна симметрично выступать с обеих сторон корпуса брони по всей высоте;

брони не должны выходить ни одной из своих сторон за обрезы кладки.

несовпадение фасадных плоскостей смежных броней не должно превышать 3 мм;

несовпадение по высоте поверхностей двух смежных броней в месте установки порога не должно превышать 2 мм;

верхние и нижние зазоры смежных броней должны быть не менее 6 и не более 16 мм и должны уплотняться асбестовым шнуром.

Установленную броню временно раскрепляют деревянными распорками, один конец которых упирается в броню, другой - прибивают к настилу стеллажей тепляка. Распорки снимают после установки и утяжки временных стяжных болтов.

4.8. Затянутые с помощью временных стяжных болтов брони должны удовлетворять следующим условиям: асбестовая набивка должна быть заглублена от контура брони намм, а зазор между броней и кладкой должен быть не менее 3 и не более 10 мм; измерение зазора нужно производить на уровнях верхнего и нижнего ригельных крюков дверной рамы и посередине между ними с обеих сторон.

Допускается увеличение на 3 мм указанных выше зазоров между броней и кладкой после установки дверных рам и крепления их к броням болтами.

Результаты замеров прилегания броней к кладке батареи заносятся техническим персоналом Коксохимстанции в таблицу замеров (обязательное приложение 3).

Количество временных стяжек по высоте брони определяется в ППР.

По окончании утяжки броней петли асбестовой набивки перерезают, и концы шнура зачеканивают между кладкой и крыльями броней; одновременно уплотняют верхние и нижние стыки броней кусками асбестового шнура.

Анкерные колонны и стяжки

4.9. До начала предрастопочного монтажа на анкерных колоннах собирают пружинные узлы армирования. В собранных узлах не должно быть перекосов и заклинивания пружин.

4.10. Монтаж анкерных колонн начинают после установки, рихтовки, затяжки и приемки броней Коксохимстанцией на участке не менее 15 печей.

4.11. Доставленную к монтажному проему анкерную колонну переводят в вертикальное положение и транспортируют подвесным краном тепляка к месту установки с последующим разворотом в проектное положение напротив рабочего простенка. Верх установленной колонны временно закрепляют стальным хомутом, концы которого вставляют в отверстия под рым-болты в утянутых бронях (приспособления удаляются после закрепления колонн поперечными анкерными стяжками). Монтаж колонн ведут параллельно с машинной и коксовой сторон батареи.

Установленные анкерные колонны должны удовлетворять следующим требованиям:

расстояние между осями смежных колонн должно быть одинаковым с отклонением от проектного размера не более ±5 мм (при этом разметку осей осуществляют от наружного габарита колонн в местах замеров);

фактические отметки верха кронштейнов под обслуживающие площадки должны соответствовать проектным с отклонением от 0 до -10 мм;

допустимые отклонения колонн от вертикальности в фасадной плоскости батареи не должны превышать 10 мм (проверка на «веерность» колонн); проверяются отвесом по осевым рискам на колоннах.

4.12. При окончательном закреплении анкерных колонн производят следующие работы:

пальцы упорных стаканов пружинных узлов армирования, а также плоскости прилегания упоров на бронях смазывают графитовой смазкой;

завинчивают гайки нижних и верхних анкерных стяжек с обеих сторон батареи одного и того же простенка;

на батареях с боковым подводом коксового газа проверяют положение подошв колонн, смазывают поверхности опирания прижимных накладок и затягивают гайки фундаментных болтов. При затяжке не разрешается удлинять стандартные ключи с помощью надставок;

колонны малого анкеража закрепляют траверсами за анкерные колонны;

по окончании затяжки колонн в соответствии с проектом даются нагрузки на пружины узлов армирования, при этом нагрузку пружин узлов армирования так же, как и пружин верхних и нижних стяжек, производят под контролем Коксохимстанции.

4.13. При монтаже колонн до нагрузки пружин вверху между бронями и анкерными колоннами устанавливают временные отжимные балки.

Для предупреждения засорения полости между колонной, отжимной балкой и пакетом над верхними торцами балки и пакета устанавливают крышки из десятимиллиметровых досок длиной 350 мм с заклиниванием их после установки колонн (во избежание выпадения).

До разогрева батареи деревянные крышки должны быть удалены, при этом проверяют чистоту зазоров между колоннами и отжимными балками и пакетами, а также между колоннами и бронями.

4.14. Удаление временных стяжек производят после окончательного закрепления анкерных колон и приемки их представителями Коксохимстанции.

4.15. До разогрева батареи брони должны быть закреплены нажимными болтами анкерных колонн во избежание подъема броней при росте кладки.

4.16. Коксохимстанция производит замеры стрел прогибов каждой анкерной колонны как в свободном состоянии, так и при передаче нагрузок на колонны и фиксирует эти замеры в таблице замеров стрел прогибов анкерных колонн (обязательное приложение 4).

4.17. При монтаже верхних поперечных анкерных стяжек должна быть обеспечена длина выступающих концов стяжек с машинной и коксовой сторон в соответствии с проектом с отклонением не более 20 мм.

4.18. Нарезанные концы нижних анкерных стяжек должны быть очищены, смазаны и предохранены ветошью или деревянными брусками от повреждений при производстве огнеупорных работ.

4.19. Под верхние поперечные стяжки (во избежание их провисания) до окончания роста батареи должны быть уложены деревянные подкладки одной толщины, располагаемые над канавками верха батареи на расстоянии 2 - 2,5 м друг от друга.

4.20. Стыковка отдельных звеньев продольных анкерных стяжек производится с соблюдением прямолинейности стяжек, при этом допускаемое отклонение от прямолинейности собранных элементов не должно превышать 5 мм.

Не допускается совпадение стыковочных планок продольных стяжек с поперечными стяжками.

4.21. Для обеспечения заданной нагрузки на каждую продольную стяжку и отпуска стяжек во время разогрева батареи у контрфорсов на стяжках устанавливают приспособления для их поддержания.

4.22. Пружины продольных анкерных стяжек так же, как и пружины верхних и нижних поперечных анкерных стяжек, перед разогревом затягивают до нагрузок, предусмотренных проектом.

Рамы и двери

4.23. Перед установкой рамы по внутреннему ее пазу закладывается специальная трехжильная асбестовая набивка, а по наружному пазу - четырехжильная набивка диаметром 30 мм. Набивку приклеивают к раме жидким стеклом или сульфитно-спиртовой бардой.

4.24. Затяжку Т-образных болтов, крепящих дверную раму к броне, необходимо производить равномерно, постепенно переходя от середины рамы вверх и вниз с обеих ее сторон, следя за проектным положением асбестовой набивки, проверяя величину зазоров между дверной рамой и бронями и не допуская деформации рамы; при этом необходимо использовать дополнительные стопорные болты с обеих сторон рамы, которые служат упорами, предотвращающими скручивание рамы при ее затяжке; после окончательной затяжки рамы эти болты должны быть завинчены до упора.

4.25. После окончательной затяжки дверных рам проверяют:

правильность расположения головок Т-образных болтов (насечки на торцах болтов должны быть расположены вертикально);

ширину в свету дверных рам на трех уровнях (допускаемое отклонение ±6 мм);

прилегание рамы к броням на уровнях верхних и нижних ригелей и посередине между ними, при этом зазоры между рамой и броней должны составлятьмм - для рам с открытой канавкой под шнур со стороны печного проема и 2 - 5 мм - для рам с закрытой канавкой, а выступы рам за кромку брони в сторону камеры не должны превышать 2 мм;

величину зазоров между бронями и заплечиками кладки (проверяется вторично), причем допускается увеличение первоначальных зазоров, указанных в п. 4.8, на 3 мм;

тщательность уплотнения стыков между смежными бронями;

отклонение от проектного профиля рамы по плоскости прилегания уплотняющей рамки дверей (допускаемое отклонение 2 мм проверяется струной, натянутой вдоль зеркала рамы).

Перед установкой дверей повторно проверяют профиль рамы, при этом допускается прогиб рамы относительно проектного профиля до 3 мм в сторону печи (допускаемое отклонение ±2 мм).

4.26. Поверхность порога, устанавливаемого на две смежные брони, должна быть на мм ниже пода камеры; зазоры между порогами, бронями и рамами должны быть уплотнены асбестовой набивкой.

Окончательную регулировку порогов по отметкам и горизонтальности производят после роста батареи установкой П-образных подкладок или посредством строгания порогов (строгание порогов и изготовление П-образных подкладок являются обязанностью заказчика).

4.27. Двери поставляют в собранном виде, включая уплотняющие рамки с нажимными цилиндриками, асбестовыми прокладками и кирпичедержателями, а также с прижимными затворами, нагруженными с проектным усилием.

Футеровку дверей производят в верхнем положении кирпичедержателей при температуре не ниже 5 °С. Поворот дверей футеровкой вниз выполняют только после полного схватывания раствора, после чего двери выкладываются на специальных подкладках, предохраняющих падение набок.

Для предохранения уплотняющих рамок и футеровки от повреждений поворот дверей осуществляют на горизонтальном вращающемся станке, а подъемы - с использованием траверс, обеспечивающих захват дверей за специальные грузозахватные устройства в дверях.

Перед установкой на камеру двери выставляют самоходными кранами в ремонтных станциях батареи. Подачу в гараж осуществляют с помощью траверсы, поднимающей дверь за карманы.

Установку дверей на очередную камеру производят коксовыталкивателем и двересъемной машиной после ломки временных зеркал и очистки головок простенков от мусора. Последовательность и время установки дверей определяются Коксохимстанцией.

Предварительную обтяжку уплотняющих рамок дверей следует производить перед загрузкой батареи шихтой, причем щуп толщиной 0,15 мм не должен проходить между ножом уплотняющей рамки и зеркалом рамы. Окончательную обтяжку (до устранения пропуска газа) производят после загрузки камер. Предварительную обтяжку уплотняющих рамок дверей перед загрузкой батареи шихтой производят в соответствии с инструкцией по эксплуатации дверей.

После установки на печь дверей с пружинными затворами и до обтяжки их уплотняющих рамок необходимо произвести проверку: затяжки пружин в узлах ригельных затворов, наличия зазоров между гайкой и тарелкой на штоке пружины, наличия зазоров между ригелем и рычагом, опорными катками и рамой на двух ригельных дверях - в соответствии с инструкцией по эксплуатации дверей.

5. МОНТАЖ АРМАТУРЫ И УСТРОЙСТВ ОТОПЛЕНИЯ ПЕЧЕЙ

Газопроводящая арматура отопления печей с боковым и нижним подводом газа

5.1. Реверсивные клапаны для газа, воздуха и продуктов горения (газовоздушные клапаны) до передачи в монтаж подвергаются проверке на герметичность заказчиком, при этом:

газовый клапан для печей с комбинированным обогревом и боковым подводом отопительного газа испытывают подачей под клапан сжатого воздуха давлением 4410 Па (450 мм вод. ст.) при вместимости воздухосборника 0,05 м3. Не допускается падение давления свыше 2450 Па в течение 5 мин;

газовый клапан для печей с комбинированным обогревом и нижним подводом коксового газа при подаче доменного газа через газовоздушный клапан испытанию на герметичность не подвергают;

клапан для воздуха проверяют на плотность прилегания крышки к уплотняющей поверхности корпуса щупом толщиной 0,05 мм. Щуп не должен проходить под крышкой;

клапан для продуктов горения испытывают наливом воды на высоту 100 мм. Просачивание воды под клапан не допускается; при испытании не разрешается смазка уплотняющих поверхностей; посадка клапана на седло должна производиться только с помощью ведущего рычага.

5.2. Все без исключения регулировочные клапаны, а также стопорные и реверсивные краны для доменного и коксового газов заказчик передает в монтаж испытанными на герметичность со сдачей по акту Коксохимстанции. Условия проведения пневматических испытаний приведены в табл. 5.

Перед испытанием реверсивные краны должны быть промыты керосином, а пробки смазаны тонким слоем смазки.

Таблица 5

Испытания реверсивных кранов производятся во всех рабочих положениях пробки, соответствующих закрытому крану.

Перед каждым испытанием пробку несколько раз поворачивают в обе стороны, при этом пробка должна поворачиваться плавно, а усилие на рычаге ключа длиной 305 мм не должно превышать 150 Н (15 кгс).

Испытание стопорных кранов производят поочередно в обоих положениях пробки, соответствующих закрытому крану.

Масленки на кранах во время испытаний должны быть заполнены смазкой.

Стопорные и реверсивные краны для доменного и коксового газов испытывают также на герметичность соединений в положении пробки «Открыто» с погружением их в ванну с водой, причем пропуски воздуха через соединения не допускаются: у реверсивных кранов - при заглушенном боковом патрубке, соединенном с внутренней поверхностью пробки, у стопорных кранов - при закрытом выходном отверстии.

Риски на квадратах пробок должны соответствовать осям проходных отверстий.

Кантовочный рычаг, надеваемый на квадрат пробки, должен иметь свободное движение в плоскости, перпендикулярной оси газопровода.

Продольные пазы кантовочных рычагов должны обеспечивать свободное движение пальца зажима на кантовочной штанге.

Уплотняющие поверхности воздушных клапанов обезграфичивающего устройства не должны иметь раковин и других дефектов, местные зазоры между уплотняющими поверхностями не должны быть более 0,1 мм.

Прочие детали арматуры должны соответствовать проектным размерам и не иметь видимых дефектов.

5.3. Перед испытанием газовоздушных клапанов, стопорных и реверсивных кранов для коксового и доменного газов необходимо:

осмотреть корпуса газовоздушных клапанов и кранов, проверить состояние притертых поверхностей клапанных тарелок, воздушных крышек и поверхностей, к которым они прилегают, проверить состояние притертых поверхностей пробок и корпусов стопорных и реверсивных кранов;

проверить соответствие величины перекрытия окон в корпусе реверсивных кранов при нейтральном положении пробки технической документации;

проверить соответствие начала открытия и окончания закрытия реверсивных кранов, газовых клапанов, воздушных крышек и клапанов продуктов горения технической документации, при этом отклонение высоты подъема клапанных тарелок для газа, воздуха и продуктов горения допускается не более ±5 мм, а отклонение от указанных на чертежах угловых зависимостей допускается в пределах 1°;

проверить соответствие положения дросселя тяги указателю и надписям на шкале.

5.4. При установке переходных патрубков в подовые каналы батареи должны быть выдержаны проектные зазоры между торцом переходных патрубков и гнездом подового канала, а также между стенками патрубка и гнезда с отклонением не более 5 мм.

Зазоры между стенками патрубка и гнездом подового канала должны быть заполнены слабоуплотненным асбестовым шнуром, при этом последний виток шнура должен находиться на глубинемм от фасада кладки.

Окончательное уплотнение асбестового шнура в зазорах необходимо производить после окончания роста батареи.

5.5. Установленные газовоздушные клапаны выверяют в плане и по высоте, при этом:

каждый десятый клапан выверяется по высоте нивелиром относительно репера, а промежуточные клапаны - линейкой и уровнем. Отклонение фактических отметок клапанов по валам кулачковых механизмов от проектных не должно превышать ±5 мм;

центры всех штоков клапанов должны находиться на одной оси с отклонением не более ±5 мм;

все приводные рычаги газовоздушных клапанов должны находиться в одной вертикальной плоскости с отклонением не более ±2 мм.

5.6. При использовании доменного газа смонтированные газовоздушные клапаны должны быть испытаны на герметичность совместно с регулировочными клапанами или со стопорными и реверсивными кранами и распределительным газопроводом доменного газа (см. раздел 6).

5.7. При монтаже арматуры отопления печей коксовым газом запрещается производить изгиб газоподводящих труб, ранее подсоединенных к чугунным вкладышам корнюров.

В случае несовпадения стыков труб с воздушными клапанами обезграфичивания необходимо отсоединить трубы от чугунных вкладышей для их последующей подгонки.

5.8. Все муфтовые соединения выполняют с подмоткой пенькой, пропитанной в смеси сурика с олифой.

5.9. Смонтированная арматура отопления печей коксовым газом подлежит проверке на правильность сборки схемы и испытанию совместно с распределительным газопроводом (см. раздел 6).

Газоподводящая арматура отопления печей с нижним подводом газа (дополнительные требования)

5.10. Газоподводящие трубки и трубы глазков для печей с нижним подводом газа устанавливают в фундаментной плите с применением кондукторов, при этом производится разбивка от продольной оси батареи и от оси каждой печи.

Фактические установочные размеры должны соответствовать проектным с отклонениями, не превышающими в плане ±3 мм и по высоте от 0 до -5 мм.

Отклонение газоподводящих трубок от вертикали не должно превышать ±2 мм.

Правильность установки трубок обеспечивается применением кондукторов, устанавливаемых совмещением осевых рисок на последних с продольными и поперечными осями печей, при этом оси фиксируются натянутыми проволоками или световым лучом лазерных визиров.

5.11. Все газоподводящие трубки на время разогрева батареи должны быть плотно закрыты пробками из ветоши до верха фундаментной плиты, а снизу в компенсирующие муфты должны быть ввернуты пробки с паронитовыми прокладками.

Перед переводом батареи на постоянный обогрев из газоподводящих трубок должны быть удалены пробки из ветоши, а трубки тщательно очищены.

5.12. Смонтированная арматура отопления должна быть испытана на участке до кранов на плотность соединений до присоединения ее к газоподводящим трубкам верхней фундаментной плиты; на время испытаний все боковые отводы от коллекторов к газоподводящим трубкам должны быть заглушены.

В печах с нижним подводом газа все стыки, сварные, резьбовые и фланцевые соединения на участке после реверсивных кранов (по ходу газа) испытывают давлением 9800 Па с обмыливанием соединений; результаты испытаний считаются удовлетворительными при отсутствии видимых пропусков воздуха.

5.13. Присоединение боковых отводов от коллекторов к газоподводящим трубкам, заложенным в фундаментной плите батареи, производят после удовлетворительных результатов испытаний плотности соединений отопительной арматуры.

5.14. Регулировку угла поворота каждого реверсивного крана производят при испытании кантовочного механизма.

Кантовочный механизм

5.15. До передачи в монтаж канатов кантовочного механизма заказчик подвергает их в течение трех суток предварительному стендовому растяжению под нагрузкой, указанной в характеристике лебедки, причем разрывы проволочек в тросе не допускаются.

Штанги должны быть постоянного сечения и не иметь искривлений; до установки штанги подвергают предварительному растяжению с усилием, указанным в характеристике лебедки.

Резьба в стяжке и соединительных муфтах не должна иметь повреждений.

Сдаваемые в монтаж угловые, отклоняющие и поддерживающие ролики и сектора должны легко проворачиваться вручную; ролики с поврежденными ребордами подлежат отбраковке.

При приемке в монтаж лебедки обезграфичивающего устройства необходимо проверить:

правильность фиксации кривошипа в вертикальных и горизонтальных положениях, при этом допускается отклонение центра пальца кривошипа от вертикального и горизонтального положений не более ±2 мм;

величину хода пальца переводного рычага от его среднего положения (соответствующего горизонтальному положению кривошипа) в крайнее рабочее положение; допускаемое отклонение ±3 мм.

5.16. При монтаже кантовочной лебедки допускаются:

отклонение от горизонтальности не более 0,5 мм на 1 м (по раме);

параллельное смещение оси рамы от проектной не более ±10 мм.

Угловое отклонение оси рамы от проектной оси не допускается.

Подливку цементным раствором осуществляют только после проверки правильности установки лебедки. Ось лебедки фиксируется рисками, наносимыми на раме заводом-изготовителем.

5.17. В нейтральном положении кантовочного механизма (при котором центр вала лебедки и риска на носке шайбы находятся на одной отвесной линии) переводные рычаги лебедки должны быть вертикальны, при этом нить отвеса, проходящая через центр вала рычага, должна проходить через центр пальцев для кропления штанг с отклонением не более ±2 мм.

5.18. При прокручивании кантовочной лебедки от ручного привода усилием одного человека должно быть обеспечено следующее:

симметричный в обе стороны относительно вертикальной оси ход рычага с отклонением от проектного хода не более ±3 мм;

полное прилегание ролика рычага к поверхности катания эксцентриковой шайбы;

расположение звездочек командоаппарата и звездочек редуктора в одной плоскости.

5.19. Все ролики кантовочного механизма до установки должны быть отревизованы, смазочное канавки прочищены и валики смазаны.

5.20. При установке поддерживающих роликов отклонение в плане и по высоте от проектного допускается не более ±5 мм.

Правильность установки роликов в плане проверяется отвесом осевой проволоки, опущенным по касательной к канавке роликов, при этом нить отвеса должна совпадать с серединой канавки в пределах допуска. Высота роликов выверяется с помощью нивелира или лазерного визира.

Положение установленных поддерживающих, угловых и отклоняющих роликов, а также секторов должно обеспечивать правильное набегание и сход канатов кантовочного механизма без трения и заедания о реборды роликов.
