Приложение
к схеме теплоснабжения
ЗАТО Северск на 2013 год и на перспективу до 2035 года
ОБОСНОВЫВАЮЩИЕ МАТЕРИАЛЫ
к схеме теплоснабжения ЗАТО Северск на 2013 год и на перспективу до 2035 года
Глава 1. Существующее положение в сфере производства, передачи и потребления тепловой энергии для целей теплоснабжения
Часть 1. Функциональная структура теплоснабжения
1. Централизованное теплоснабжение на территории ЗАТО Северск осуществляется в г. Северске, пос. Самусь, пос. Орловка. В дер. Кижирово централизованное теплоснабжение отсутствует. В Северске теплоснабжение жилищного фонда и объектов социально-бытового и культурного назначения, а также некоторых промышленных объектов производится от ТЭЦ по тепловым сетям, обслуживаемым . Наряду с этим ТЭЦ обеспечивает тепловой энергией промышленные объекты . В поселках Самусь и пос. Орловка производство и транспортировка тепловой энергии осуществляется и .



Часть 2. Источники тепловой энергии
2. Теплоснабжение г. Северска осуществляет ТЭЦ – промышленная электроцентраль с набором основного установленного оборудования, позволяющего удовлетворять весь комплекс разнородных тепловых нагрузок (отопление, вентиляция и горячее водоснабжение) с комбинированной выработкой тепла и электроэнергии. Установленная тепловая мощность ТЭЦ составляет 1871,8 Гкал/ч, в том числе по турбоагрегатам – 1179 Гкал/ч. Поток тепла в систему теплоснабжения формируется как функция отвода низкопотенциального тепла из теплофикационных и производственных отборов паровых турбин типа «Т» и «Р». На ТЭЦ установлено 17 котлов, использующих природный газ и каменный уголь (таблица 1).
Таблица 1
№ п/п | Наименование оборудования | Завод - изготовитель | Год ввода | Год последнего кап. ремонта | Период эксплуатации (лет) | Мощность (Гкал/ч)/ паропроизводи-тельность (т/ч) |
1 | ТП-230-2 | ТКЗ | 1953 | 2009 | 59 | 136,4/230 |
2 | ТП-230-2 | ТКЗ | 1953 | 2008 | 59 | 136,4/230 |
3 | Е-230-9,8-510 КГТ | БКЗ | 2009 | - | 3 | 136,4/230 |
4 | ТП-230-2 | ТКЗ | 1955 | 2010 | 57 | 136,4/230 |
5 | ТП-230-2 | ТКЗ | 1956 | 2008 | 56 | 136,4/230 |
6 | ТП-230-2 | ТКЗ | 1957 | 2010 | 55 | 136,4/230 |
7 | ТП-230-2М | ТКЗ | 1959 | 2009 | 53 | 136,4/230 |
8 | ТП-230-2М | ТКЗ | 1959 | 2010 | 53 | 136,4/230 |
9 | ТП-10 | ТКЗ | 1959 | 2010 | 53 | 134,5/220 |
10 | ТП-10 | ТКЗ | 1959 | 2008 | 53 | 134,5/220 |
11 | ТП-10 | ТКЗ | 1960 | 2009 | 52 | 134,5/220 |
12 | ТП-10 | ТКЗ | 1960 | 2008 | 52 | 134,5/220 |
13 | Е-230-9,8-510 КГТ | БКЗ | 2009 | - | 3 | 136,4/230 |
14 | ТП-10 | ТКЗ | 1961 | 2007 | 51 | 134,5/220 |
15 | ТП-12М | ТКЗ | 1961 | 2009 | 51 | 134,5/220 |
16 | БКЗ-210 | БКЗ | 2000 | 2006 | 12 | 128,8/210 |
17 | БКЗ-210 | БКЗ | 2010 | - | 2 | 128,8/210 |
3. Первый турбогенератор ТЭЦ принят в эксплуатацию в ноябре 1953 года. Ввод в эксплуатацию всех очередей ТЭЦ осуществлен в 1961 году.
В настоящее время ведутся работы по реконструкции, которые уже завершены на большинстве котельных установок, 10-м турбоагрегате, в цехе водоподготовки и химводоочистки, на 3-й северной магистрали и городской промышленной бойлерной. Проект реконструкции станции рассчитан до 2020 года, при этом первым этапом должна стать замена всего основного оборудования, а затем общестанционного оборудования.
4. Теплоснабжение объектов городской инфраструктуры производится через бойлерную установку № 1 (БУ-1). Теплоснабжение производственных объектов осуществляется через бойлерную установку № 2 (БУ-2), а также напрямую по паропроводам. Подключённая нагрузка по БУ-1 составляет 760 Гкал/ч, по БУ-2 – 354 Гкал/ч. Нагрузка, обеспечиваемая по паропроводам, составляет 136 т пара/час. Резервные мощности теплоисточников, подключенных к БУ-1, отсутствуют. Резерв мощности по БУ-2 равен 50 Гкал/ч.
5. Регулирование отпуска тепловой энергии производится качественно-количественным методом. Отпуск тепла производится по приборам учета тепловой энергии, установленным на границе эксплуатационной ответственности между и .

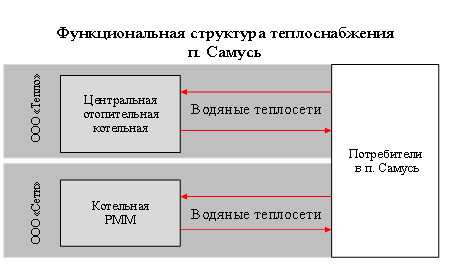

6. На территории пос. Самусь выработку тепловой энергии обеспечивают Центральная отопительная котельная (ЦОК) и котельная, ранее принадлежавшая Федеральному государственному учреждению «Обское государственное бассейновое управление водных путей и судоходства» (котельная РММ).
В эксплуатации ЦОК находятся два паровых котла ДКВР-10-13 мощностью по 5,62 Гкал/час каждый и один паровой котел ДЕ-25-14 ГМ мощностью 14,04 Гкал/час. Общая тепловая мощность котельной – 25,28 Гкал/час. Расход тепловой энергии на собственные нужды ЦОК составляет 2,7-2,9 тыс. Гкал в год или 4,7-4,9% от объема выработки тепловой энергии. Котельная введена в эксплуатацию в 1984 году. В период с 2000 по 2011 гг. на котельной была произведена замена основного теплоэнергетического оборудования (котлы, экономайзеры, вентиляционное оборудование).
Котельная РММ с установленной мощностью 2,24 Гкал/час оборудована двумя водогрейными котлами типа НР-18 (0,77 Гкал/час каждый) и одним водогрейным котлом типа НР-18А (0,7 Гкал/час). Расход тепловой энергии на собственные нужды котельной РММ составляет около 40 Гкал в год или 1% от объема выработки тепловой энергии.
Суммарный уровень загрузки обеих котельных в пос. Самусь не превышает 70%. Приборный учет тепловой энергии на энергоисточниках не ведется. Регулирование отпуска тепловой энергии производится на котельных качественно-количественным методом.

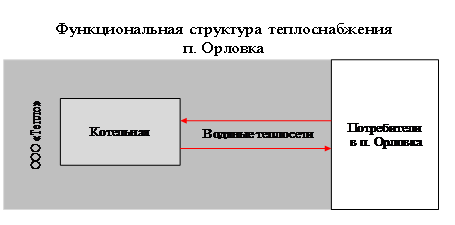

7. На территории пос. Орловка выработку тепловой энергии обеспечивает котельная, установленной мощностью 3,26 Гкал/час. В эксплуатации котельной находятся два водогрейных котла типа КВС-1,9 ЛЖ «ВК-3» мощностью по 1,63 Гкал/час каждый. Расход тепловой энергии на собственные нужды котельной составляет 4,7-4,9% от объема выработки тепловой энергии. Котельная введена в эксплуатацию в 2000 году. Регулирование отпуска тепловой энергии производится качественно-количественным методом. Уровень загрузки котельной составляет около 23%. Приборный учет тепловой энергии на энергоисточнике не ведется.
Часть 3. Тепловые сети, сооружения на них и тепловые пункты
8. Теплоснабжение г. Северска осуществляется по трем тепломагистралям с оборудованными на них повысительными насосными станциями (ПНС-2, ПНС-3) и баками-аккумуляторами суммарной рабочей емкостью 6120 куб. м, необходимыми для увеличения оперативной емкости воды в системе подпитки теплоснабжения города. Магистрали имеют между собой перемычки по трассе следования. От магистральных сетей отходят распределительные сети и сети к отдельным потребителям. Регулирование отпуска тепловой энергии производится качественно-количественным методом; расчетная температура теплосети равна 150/70 гр. С.

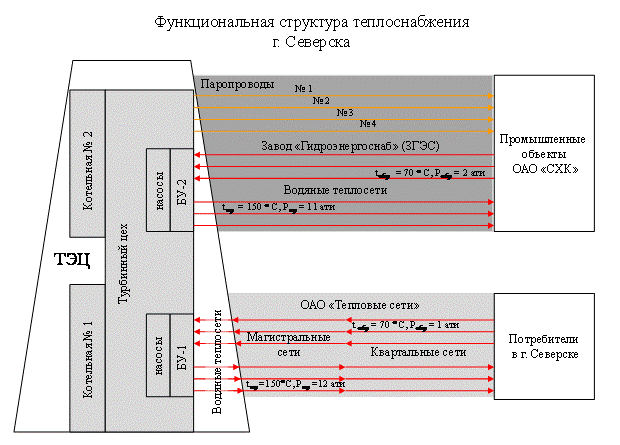

9. Тепловые сети выполнены двухтрубными в сочетании с подающими трубопроводами для подачи горячей воды от ТЭЦ до систем теплоиспользования и обратными трубопроводами для возврата охлажденной в системе воды к ТЭЦ для повторного подогрева. Подающие и обратные трубопроводы водяной тепловой сети вместе с соответствующими трубопроводами ТЭЦ и систем теплоиспользования образуют замкнутые контуры циркуляции воды. Эта циркуляция поддерживается сетевыми насосами ТЭЦ и насосными станциями на тепловых сетях. На обслуживании завода «Гидроэнергоснаб» находятся все сети, обеспечивающие теплоснабжение объектов . Обслуживание магистральных и квартальных тепловых сетей до вводов в здания г. Северска обеспечивается .
Характеристика магистральных тепловых сетей, обеспечивающих теплоснабжение г. Северска, представлена в таблице 2.
Таблица 2
Условный | Протяженность магистральных тепловых сетей, п. м | ||
Всего | в том числе: | ||
воздушной прокладки | канальной прокладки | ||
32 | 200 | - | 200 |
40 | 300 | - | 300 |
50 | 7000 | - | 7000 |
70 | 2624 | - | 2624 |
80 | 12692 | 94 | 12598 |
100 | 9828 | - | 9828 |
125 | 8445 | 15 | 8430 |
150 | 18946 | 136 | 18810 |
200 | 22895 | 1105 | 21790 |
250 | 20722 | - | 20722 |
300 | 13668 | 2304 | 11364 |
350 | 5100 | - | 5100 |
400 | 4520 | 3100 | 1420 |
450 | 4211 | - | 4211 |
500 | 23397 | - | 23397 |
600 | 13202 | 4712 | 8490 |
700 | 27472 | 12572 | 14900 |
800 | 5278 | 3664 | 1614 |
1000 | 21105 | 21105 | - |
Итого: | 214851 | 48807 | 172798 |
10. Квартальные тепловые сети представлены изолированными трубами (минераловатная изоляция) в непроходных каналах 82,5% и 17,5% надземной прокладки. Все распределительные сети проложены под землей в непроходных каналах прямоугольного сечения из сборных бетонных стеновых блоков и железобетонных плит перекрытия.
|
