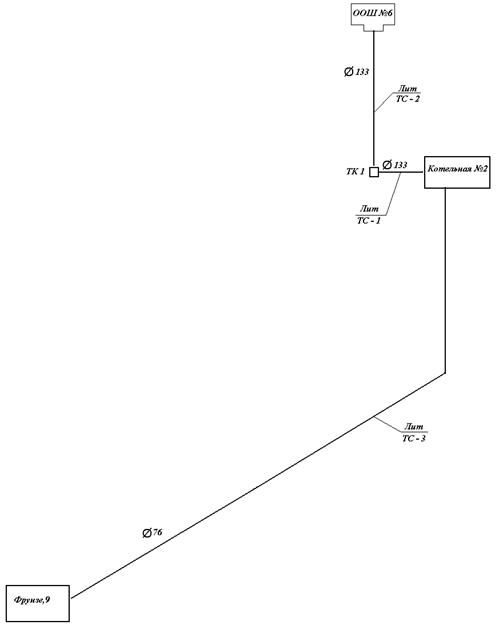

Экспликация к схеме тепловой сети котельной №2

№п/п

Литера

Наименование участка

Протяженность трассы, м.

Наружный диаметр труб, мм

Кол-во труб

Кол-во камер

Год ввода в эксплуатацию

Год перекладки

Тип прокладки

1

ТС-1

Котельная №2 – ТК1

8

133,133

2

1

1989

подземная

2

ТС-2

ТК1 – школа №6

24

133,133

2

-

1989

подземная

3

ТС-3

Котельная №2-Фрунзе, 9

191

76,76

2

-

1989

подземная

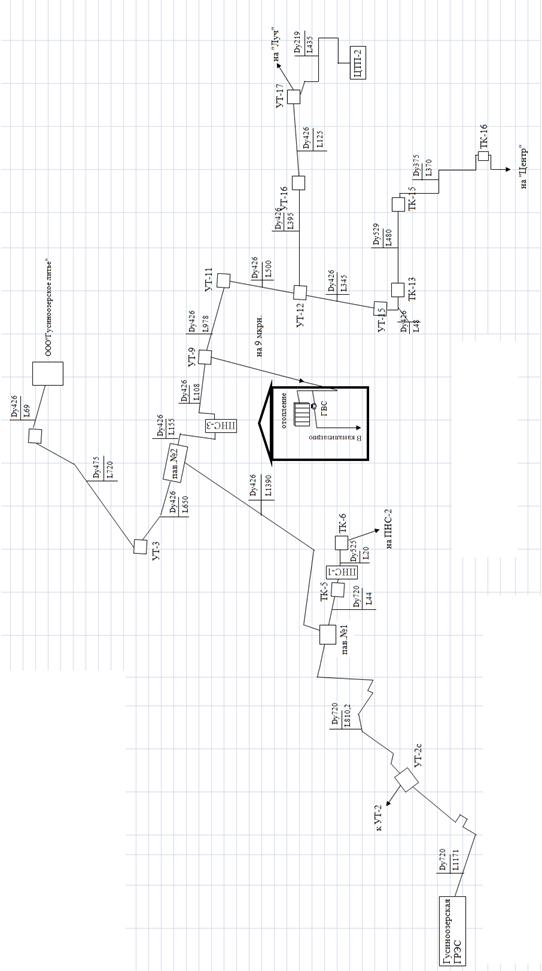

№п/п

Наименование участка

Протяженность трассы, м.

Наружный диаметр труб, мм

Кол-во труб

Тип прокладки

1

Коллекторная – УТ2с

1100

700,700

2

надземная

2

УТ2с-Павильон №1

810,2

720,720

2

надземная

3

Павильон №1-пав №2

1390

426,426

2

надземная

4

Пав №2-ПНС№3

155

426,426

2

надземная

5

ПНС№3-УТ9

339

400,400

2

надземная

6

УТ9-УТ11

722

400,400

2

надземная

7

УТ11-УТ12

500

400,400

2

подземная

8

УТ12-УТ15

345

400,400

2

подземная

9

УТ15-ТК13

48

400,400

2

подземная

10

ТК13-ТК15

414

500,500

2

подземная

11

ТК15-ТК16

370

350,350

2

подземная

12

ТК16-ТК18

245

300,300

2

подземная

13

ТК18-ТК19

28

300,300

2

подземная

13

ТК19-ТК22

184

250,250

2

подземная

14

ТК22-ТК23

50

200,200

2

подземная

15

ТК23-ТК37

137

200,200

2

подземная

16

ТК37-ТК36

75

200,200

2

подземная

17

ТК36-ТК36/7

166

200,200

2

подземная

18

ТК36/7-ТК36/7-2

225

100,100

2

подземная

19

ТК36/7-2-Профилакторий

180

100,100

2

подземная

20

ТК36/7-2-ДК

120

100,100

2

подземная

21

УТ12-УТ16

400

400,400

2

подземная

22

УТ16-УТ17

120

400,400

2

подземная

23

УТ17-ЦТП2

435

219,219

2

подземная

24

УТ16-ТК15/20

176

300,300

2

подземная

25

ТК15/20-ТК15

371

300,300

2

Подземная

26

Павильон №1-ТК5

44

720,720

2

надземная

27

ТК5-ТК6

20

500,500

2

надземная

28

ТК6-ТК24

20

500,500

2

надземная

29

ТК24-ТК25

107

500,500

2

надземная

30

ТК25-ТК26

361

500,500

2

надземная

31

ТК26-ТК27

88

400,400

2

надземная

32

ТК27-ТК27а

65

400,400

2

надземная

33

ТК27а-ТК28

30

400,400

2

надземная

34

ТК28-ПНС2

621

400,400

2

надземная

35

ПНС2-ТК29

190

300,300

2

надземная

36

ТК29-ТК30

2

подземная

37

ТК30-ТК33

386

300,300

2

подземная

38

ТК33-ТК35

300

300,300

2

подземная

39

ТК35-ТК36

145

250,250

2

подземная

40

ТК29-ТК39

362

300,300

2

надземная

41

ТК39-ТК40

160

300,300

2

подземная

42

ТК40-ТК41

94

300,300

2

подземная

43

ТК41-ТК42

26

300,300

2

подземная

44

ТК42-ТК43

60

300,300

2

подземная

45

ТК43-ТК44

82

300,300

2

подземная

46

ТК44-ТК45

92

200,200

2

надземная

47

ТК45-ТК50

196

200,200

2

подземная

48

ТК50-ТК64

391

150,150

2

подземная

49

ТК64-ЦТП1

2

подземная

50

ТК64-ТК65

240

100,100

2

подземная

51

ТК65-ЦТП3

83

100,100

2

подземная
