млн. м3

Месяц

Водопользователи

Санитарные и другие попуски

Холостые сбросы

Энергетика (через турбины ГЭС)

Водный транспорт

Водоснабжение

Сельское хозяйство

Рыбное хозяйство

судоходные попуски в нижний бьеф

расход при шлюзовании

из водохранилища

попуски в нижний бьеф

из водохранилища

попуски в нижний бьеф

из водохранилища

попуски в нижний бьеф

1

2

3

4

5

6

7

8

9

10

11

12

Январь

Февраль

...

Декабрь

год

Примечания: 1. При наличии других видов водопользования в таблицу необходимо добавить соответствующие графы.

2. Графы 6, 8, 10 заполняются в том случае, если величина попусков в нижний бьеф превышает величину расхода через турбины.

3. Текущие эксплуатационные сведения

Фиксируются особенности эксплуатации сооружения, выявленные дефекты, необходимые и выполненные реконструкции сооружения, неполадки в работе и т. п. _______________________

__________________________________________________________________________________

4. Сведения о количестве загрязнений, сбрасываемых в водохранилище за год*

(количество таблиц соответствует количеству выпусков сточных и других вод)

__________

* Заполняется в соответствии и по данным формы 2 тп (водхоз), получаемым в бассейновых (территориальных) управлениях (инспекциях) по регулированию использования и охране вод.

Наименование характеристики воды

Единица измерения

Количество

Объем сбрасываемых вод

млн. м3

Температура воды (среднегод.)

°С

рН

-

Взвешенные вещества

т

Общая минерализация

"

БПК полн.

"

ХПК

"

ПАВ

"

Нефтепродукты

"

Фенолы

"

Фосфор общий

"

Азот аммонийный

"

Азот общий

"

Специфические вещества:

кг

а) ...........

"

б) ...........

"

в) ...........

"

5. Характеристика качества воды водохранилища

(количество таблиц соответствует количеству створов)*

Наименование и номер створа _________________________________

Координаты точки отбора пробы _______________________________

Наименование характеристики

Месяцы года

янв.**

фев.

март

апр.

май

июнь

июль

авг.

сент.

окт.

нояб.

дек.

1

2

3

4

5

6

7

8

9

10

11

12

13

Расход воды, м3/с

Температура, град.

рН

Прозрачность, м

Взвешенные вещества, мг/л

Общая минерализация, мг/л

Жесткость (общая), мг

Растворенный кислород

% насыщения CO2, %

Цветность, (град)

Перманганатная окисляемость, мг/л

Бихроматная окисляемость, мг/л

БПК полн., мг/л

Нефтепродукты, мг/л

ПАВ, мг/л

Фенолы, мг/л

Фосфаты, мг/л

Фосфор общий, мг/л

Азот аммонийный, мг/л

Нитриты, мг/л

Нитраты, мг/л

Азот общий, мг/л

Железо, мг/л

Примечание: * Характеристика качества воды дается по створам водохранилища и в устьевых участках наполняющих его водотоков. Положение створов указывается на карте-схеме водохранилища.

** Указывается дата отбора проб.

6. Гранулометрический состав донных отложений

Местоположение створа

Расстояние от берега, м

Глубина отбора проб, м

Диаметр частиц (мм) и их содержание (в % по весу)

20-10

10-5

5-2

2-1

1-0,5

0,5-0,2

0,2-0,1

<0,1

1

2

3

4

5

6

7

8

9

10

11

7. Сведения о состоянии берегов и акватории водохранилища:

а) общая длина береговой линии (км) _______________________________

в том числе укрепленной (км) _____________________________________

б) общая длина береговой линии, подверженной размыву (км) __________

в том числе: нуждающейся в укреплении (км) ________________________

в) объем размыва (в м3 на один погонный метр берега) __________________

г) площадь и состояние мелководий

(заболоченное, зарастаемое, чистое и т. п.), (км2) ________________________

д) площадь земель, подверженных подтоплению (км2) ___________________

е) степень зарастания растительностью (охарактеризовать качественно с

указанием площади), (км2) ___________________________________________

ж) "цветение" воды (характеристика интенсивности процесса с указанием

даты его начала и окончания) _________________________________________

8. Общая характеристика использования водохранилища

а) орошение и обводнение с/х земель

(площадь земель, в га) ________________________________________________

б) водоснабжение (объем

водопотребления, млн. м3) _____________________________________________

в) судоходство (объем грузоперевозок в тыс. т и перевозка пассажиров

в тыс. чел.) __________________________________________________________

г) рыбное хозяйство

(рыбопродуктивность в кг/га) ___________________________________________

д) лесосплав в тыс. м3 __________________________________________________

е) др. отрасли народного хозяйства ______________________________________

9. Карта-схема водохранилища (с указанием пунктов отбора проб воды)

СОСТАВИЛ ____________________________________________

(подпись, дата)

ПРОВЕРИЛ ____________________________________________

(подпись, дата)

________________________________________________________________________________

наименование организации, где составлена карточка, её адрес)

приложение 5

Справочное

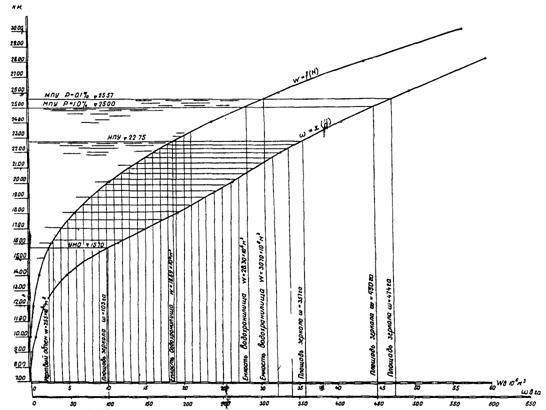

КРИВЫЕ ЕМКОСТИ И ПЛОЩАДИ ЗЕРКАЛА ВОДОХРАНИЛИЩА

В ЗАВИСИМОСТИ ОТ ГЛУБИНЫ НАПОЛНЕНИЯ

приложение 6

Справочное

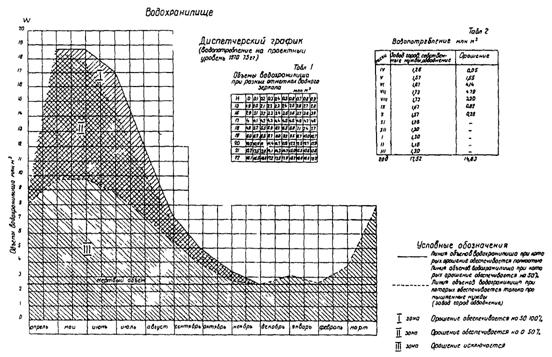

ДИСПЕТЧЕРСКИЙ ГРАФИК

ПРИЛОЖЕНИЕ 7

Справочное

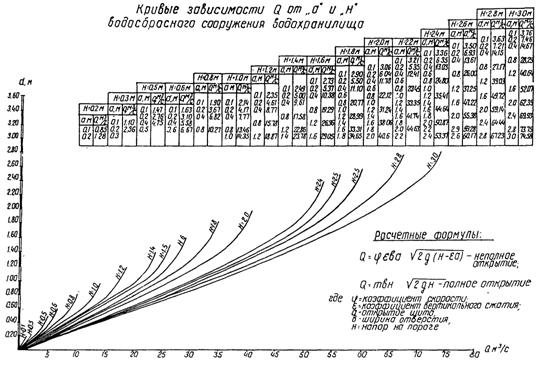

КРИВЫЕ зависимости Q ОТ "а" И "Н" ВОДОСБРОСНОГО

сооружения водохранилища

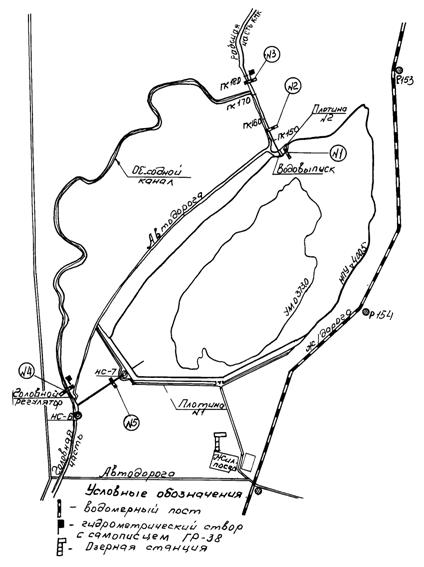

Схема расположения гидропостов

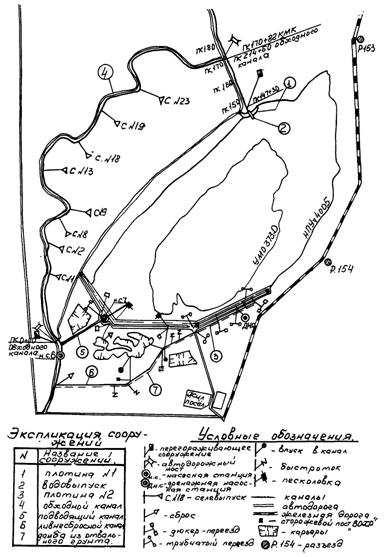

Схема расположения сооружений

схематический план сооружений

приложение 8

Справочное

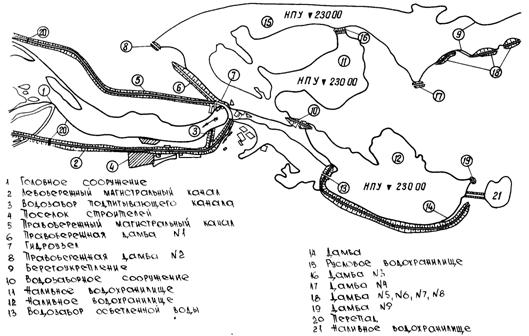

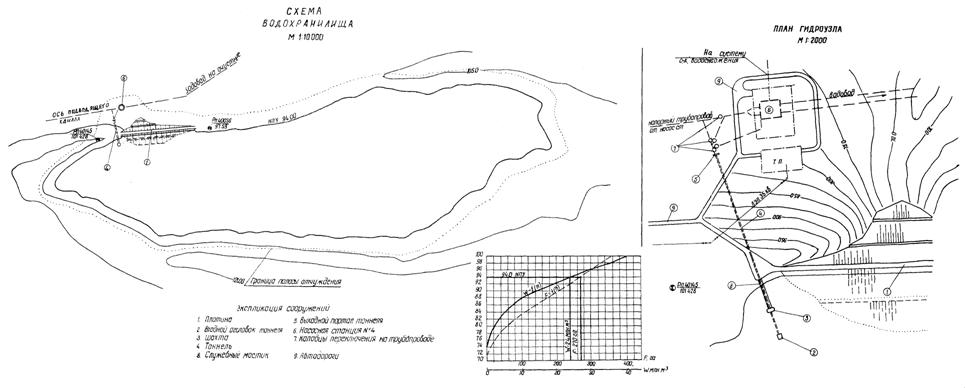

образцы оформления схем водохранилищ

СОДЕРЖАНИЕ

1. Общие положения

2. Общие сведения о водохранилище

3. Режим работы водохранилища

4. Эксплуатация водохранилища и гидротехнических сооружений

5. Гидрометеорологическое обеспечение и учет использования водохранилищ

6. Природоохранные требования

7. Организация службы эксплуатации водохранилища

Приложение 1. Лист согласований

Приложение 2. Формы обложки и титульного листа

Приложение 3. Формы технической документации

Приложение 4. Инструкция по составлению информационно-регистрационной карточки

Приложение 5. Кривые емкости и площади зеркала водохранилища

Приложение 6. Диспетчерский график

Приложение 7. Кривые зависимости Q от а и Н

Приложение 8. Образцы оформления схем водохранилищ
