Прокладка абонентской и магистральной разводки по рабочим помещениям и коридорам зданий производится по возможности скрыто или в электротехнических коробах с учетом сохранения отделки и эстетики зданий. Сечение коробов должно предусматривать возможную прокладку кабелей выделенной сети электропитания – в отдельных секциях, с соблюдением требований по взаимному расположению силовых и слаботочных кабелей.

Инфраструктура ЛВС должна позволять перейти к более высоким скоростям передачи между хостами, с одной стороны, и главным (MDF) или промежуточным узлами сети (IDF) – с другой, без обновления физического
носителя сети.

2 Расчет количества рабочих мест

Расчет общей площади для проектирования рабочих мест выполняется по рекомендованной норме площади на одно рабочее место: для сотрудника не менее 4,5 м2, для технического персонала – 6 м2.

Количество рабочих мест в помещении необходимо рассчитать по формуле 2.1, а в серверной комнате (комната № 000) по формуле 2.2:

  ,                                 (2.1)

  ,                                          (2.2)

где – количество рабочих мест, – площадь помещения, – количество рабочих мест в серверной, – площадь серверной комнаты.

Результат расчетов округляется до целого в меньшую сторону. Комнаты внутри здания пронумерованы по часовой стрелке, начиная от входа в здание, а розетки внутри комнаты – по часовой стрелке, начиная от входа в комнату. Положение и количество рабочих мест можно увидеть на плане этажа здания (лист 4).

Результаты расчета количества рабочих мест для одного этажа здания представлены в таблице 1.

Таблица 1 – Расчет рабочих мест

В целом беспроводная сеть охватит 74 рабочих мест на этаже, 148 рабочих мест в пределах здания и 444 рабочих мест по кампусу соответственно. Будем считать, что для 10 рабочих мест приходится одна точка доступа, т. е. по этажу их будет не менее 7 штук.

3 Обоснование выбора технологий передачи данных, линий связи и сетевого оборудования

В качестве используемой технологии передачи будем использовать одну из семейства технологий пакетной передачи данных для компьютерных сетей – Ethernet. Ethernet в основном описывается стандартами IEEE группы 802.3 и стал наиболее распространенной технологией локальных вычислительных сетей в середине 1990-х годов, вытеснив такие устаревшие технологии, как Arcnet и Token ring. Ethernet был разработан корпорацией Xerox PARC 22 мая 1973 года. Впервые стандарт опубликован 30 сентября 1980 года.

Предлагается использовать Gigabit Ethernet, так как он обеспечивает максимальную скорость передачи из всех рассмотренных технологий. При использовании выбранной технологии, появляется запас пропускной способности в случае возрастания трафика внутри сети.

В соответствии с международным стандартом ISO/IEC 11801 в кабельной системе выделяются следующие функциональные подсистемы: внешняя, вертикальная, управления, горизонтальная. Для каждой из этих подсистем существует свой тип линии связи.

3.1 Горизонтальная подсистема и подсистема рабочего места

Горизонтальная подсистема является частью телекоммуникационной кабельной системы, которая проходит между телекоммуникационной розеткой/коннектором на рабочем месте и горизонтальным кроссом в телекоммуникационном шкафу. Она состоит из горизонтальных кабелей и той части горизонтального кросса в телекоммуникационном шкафу, которая обслуживает горизонтальный кабель. Каждый этаж здания рекомендуется обслуживать своей собственной горизонтальной подсистемой.

Все кабели, построенные на основе симметричной витой пары проводников, имеют волновое сопротивление 100 Ом. В проекте в качестве типа линии связи выбран четырехпарный UTP-кабель категории 5e.

Выбор кабеля обусловлен простотой, а также низкими затратами при его монтаже и использовании. Площадь каждого этажа, а также пути прокладки позволяют использовать данный кабель без дополнительного специального оборудования. Еще одним преимуществом выбранного кабеля является сравнительно небольшая толщина, что позволит снизить затраты на покупку изоляционного короба, и короб меньших размеров будет не так сильно бросаться в глаза.

Под рабочим местом понимается место в помещении, на котором располагается сетевое оборудование пользователей (персональный компьютер, телефон). Иногда на рабочих местах устанавливается оборудование коллективного пользования (сетевой принтер, факс и т. д.). Подсистема рабочего места служит для подключения оконечных устройств (компьютеров, терминалов, принтеров и т. д.) к ЛВС.

3.2 Вертикальная подсистема

Вертикальная подсистема является частью СКС, обеспечивающей разводку магистральных линий кабеля по зданию. Она служит для соединения горизонтальных подсистем между собой и с подсистемами оборудования и администрирования (соединение распределительных пунктов этажей). Вертикальная подсистема строится на многопарных неэкранированных медных, а также на оптических кабелях. В вертикальную подсистему входит и сопутствующее оборудование, применяемое для разводки кабеля по зданию.

Стандарт ISO/IEC 11801 рекомендует для монтажа вертикальной подсистемы применять оптоволоконный кабель, внешняя оболочка кабеля должна быть пригодна для прокладки по вертикальным каналам.

Около точки спуска трассы в канализацию для соединения различных типов волоконно-оптических кабелей устанавливаются универсальные муфты.

3.3 Внешняя кабельная система

Внешняя кабельная система служит для коммутации между собой зданий. Так как объем трафика между разными зданиями, как правило, значительный, то необходимо обеспечить значительную скорость передачи данных (более 500 Мбит/с) посредством применения оптоволоконного кабеля. Также обеспечивает гальваническую развязку зданий, с целью предотвращения возможности электрического пробоя вследствие разности потенциалов их заземлений. Оптоволоконный кабель должен быть многожильным для резервирования каналов, бронированным для обеспечения защиты от механических повреждений и обеспечения огне - и водостойкости. Рекомендуемый диаметр световода 50/125/900 мкм.

Основная система между корпусами кампуса проложена в техническом колодце. Также в качестве дублирующей системы между корпусами кампуса будут попарно оборудованы: радиоканал точка-точка (point-to-point) и ЛАНтастИКа.

Способ передачи цифровых потоков данных по радиоканалам обладает рядом преимуществ: мобильность, компактность, отсутствие соединительных проводов. Использование такой сети актуально для зданий, в которых нельзя проложить кабель или для зданий, между которыми есть непреодолимое препятствие, мешающее прокладке кабелей.

Решением проблемы является использование Wi-Fi. Это позволяет развернуть сеть без прокладки кабеля, что может уменьшить стоимость развёртывания и/или расширения сети. Места, где нельзя проложить кабель, например, вне помещений и в зданиях, имеющих историческую ценность, могут обслуживаться беспроводными сетями. Wi-Fi устройства широко распространены на рынке. Гарантируется совместимость оборудования благодаря обязательной сертификации оборудования с логотипом Wi-Fi. Изображение адаптера Wi-Fi представлено на рисунке 3.

Рисунок 2 – Беспроводной адаптер Wi-Fi

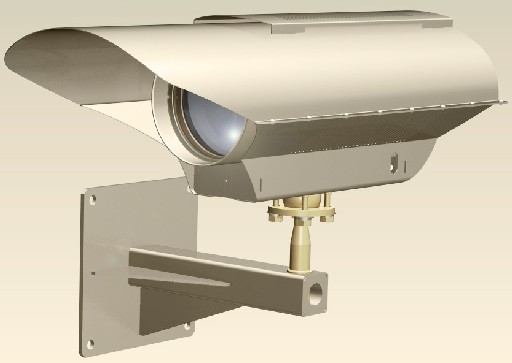

Оборудование беспроводной оптической связи серии ЛАНтастИКа – это аппаратура беспроводного оптического канала связи для приема и преобразования трафика Ethernet. На рисунке 3 представлено фото.

Рисунок 3 – ЛАНтастИКа

3.4 Подсистема управления

Подсистема управления предназначена для переключения цепей. Она состоит из коммуникационного оборудования, кросс-панелей с разъемами и соединительных кабелей и объединяет оборудование для компьютерной, телефонной, сигнальной и других видов сетей, исключая силовую. Монтируется подсистема управления на основе неэкранированной витой пары (UTP). В особых случаях используется экранированная витая пара (STP) и соответствующие ей аксессуары. Выбор кабеля UTP представлен в пункте 3.1.
