Приложение 2 к Тендерной документации

Техническое задание

По закупкам работ по разведочному/пробному бурению на месторождении золотосодержащих руд Гагаринское в Жамбылской области

(далее – Техническое задание)

Основание: Контракт от 01.01.2001 г. на разведку золотосодержащих руд на месторождении Гагаринское в Жамбылской области.

       Заказчик: Товарищество с ограниченной ответственностью «Шокпар-Гагаринское».

       Техническое задание определяет предъявляемые требования к проведению работ по разведочному/пробному бурению на месторождении золотосодержащих руд Гагаринское в Жамбылской области.

Бурение одной вертикальной скважины глубиной 1000 м диаметром NQ в соответствии с разработанным Техническим заданием.

Месторождение Гагаринское находится в Кордайском районе Жамбылской области, в 200 км западнее г. Алматы, на участке геологического отвода, ограниченном угловыми координатными точками 1 – 4 в пределах листа К-43-18-В. Площадь участка 5 (пять) кв. км.  Геологический отвод ограничен точками:

1. 43°24'30" с. ш.  74°38'00" в. д.

2. 43°24'30" с. ш.  74°40'00" в. д.

3. 43°23'30" с. ш.  74°40'00" в. д.

4. 43°23'30" с. ш.  74°38'00" в. д.

Условия ведения работ полупустынные. Грунтовые дороги проходимы практически круглый год, за исключением периодов весенне-осенней распутицы.

оборудованием для бурения скважины диаметром NQ, снарядами NQ парком спецтехники, позволяющим выполнить подготовку буровых площадок и перевозку буровых агрегатов.

3. Порядок проведения работ по разведочному/пробному бурению

3.1.Виды и объемы работ:

Буровые работы предусматривают проведение следующих видов и объемов работ:

3.2. Буровые работы

3.2.1. Бурение должно производиться буровым агрегатом с годом выпуска – не ранее 2011 года, также с подвижным вращателем с применением двойных колонковых снарядов, оборудованных съемным керноподъемником.

Бурение одной скважины диаметром NQ (диаметр керна – 47.6) глубиной 1000 м. Угол бурения скважины 90˚. Выход керна должен составлять не менее 95%, как по вмещающим породам, так и по рудным образованиям. Общий объем бурения диаметром NQ – 1000 м.

3.2.2 Выноска точки заложения скважины будет осуществлена представителем Заказчика.

3.2.3 Подготовка участка для бурения

Если буровая площадка требует подготовки, то бригада рабочих или бульдозеры, участвующие в очищении и выравнивании участка, приступают к работе с целью подготовить горизонтальный участок из вскрышной породы или поверхность скального основания для установки бурового оборудования.

3.2.4 Выставление буровой установки.

Выставление буровой установки будет проводиться представителем Заказчика. После размещения буровой установки необходимо проверить выравнивание азимута и наклон бурового наконечника, чтобы убедиться в том, что бурение будет производиться под правильным углом.

3.2.5. Максимальные отклонения по зенитному углу бурения должны составлять не более 1˚ на 100 м от проектных параметров скважины. В случае превышения данной величины отклонения, скважина будет принята к оплате (актированию) или перебурена за счет собственных средств подрядной организации по усмотрению заказчика.

3.2.6 Безопасность буровых работ на участке

Буровая площадка представляет собой опасную территорию со значительным количеством материала и оборудования, размещенного на небольшой площади. Подобные участки зачастую становятся местами несчастных случаев. Все рабочие, посещающие и работающие в пределах площади вышеуказанных работ, обязаны иметь индивидуальное защитное оснащение, включающее каску, безопасную обувь и защитные очки. Обязательное соблюдение Требовании промышленной безопасности при геологоразведочных работах, утвержденные приказами МЧС РК г. и г.

3.2.7 Извлечение, обработка и укладка керна

К извлечению, обработке и укладке керна в керновые ящики, а также к маркировке керна должно уделяется должное внимание и руководствоваться правилами, которые регулируют процесс извлечения, обработки и укладки керна. Неправильные методы извлечения, обработки и укладки керна в керновые ящики могут привести к потере ценной геологической информации, неправильной ориентации керна, его загрязнения или даже потере.

Извлечение керна должно производиться из верхней части керноприемника. Керн нужно выкладывать или непосредственно в керновый ящик, или в промежуточный уголок, или лоток длиной 3,0-3,3 м. на всю длину рейса. Для устойчивости лотка (уголка) к нижней его части рекомендуется приварить стойки или устанавливать на деревянные опоры с прорезями для устойчивого расположения лотка или уголка. Керн следует выкладывать в желоб аккуратно по сколам, учитывая его ориентацию (верх-низ). Запрещается использование промежуточных металлических лотков без перегородок, в которых вероятность неправильной ориентации керна или его перемешивания достаточно высока. При завершении выкладки керн необходимо тщательно промыть (очистить). Очистка или промывка керна могут производиться непосредственно на участке членом буровой бригады в случаях, когда керн цельный и твердый. Вода, используемая для промывки керна, должна быть чистой и не содержать масел, ГСМ или других химических примесей. Ведра или другие емкости, в которых ранее находились масла, ГСМ или другие химические примеси не должны быть использованы как сосуды для воды при промывке керна. Керн необходимо разметить по длине ячейки кернового ящика, расколоть в местах данных разметок. Также нужно сделать отметки в местах искусственных разломов керна (поставить крестик несмываемым карандашом). Опустошение внутренней трубы керноприемника, непосредственно в целевой керновый ящик, должно осуществляться под небольшим углом наклона, примерно в 30°, выбивая керн жестким резиновым молотком. Укладка керна в керновые ящики осуществляется, начиная с верхнего левого угла. Керновые ящики должны быть пенального типа или закрываться крышкой и фиксироваться с помощью шурупов. Ящики должны иметь перегородки с шириной ячеек лишь немного превышающих диаметр керна. Запрещается использовать ящики, предназначенные для керна большего диаметра, чем планируемые по бурению. Ящики должны маркироваться несмываемым маркером на левом верхнем углу ящика и на его торце. Во избежание потери информации (воздействие осадков, механические повреждения и т. д.) на противоположном торце ящика, посередине, должна быть указана следующая информация: содержать номер скважины, номер ящика и интервал глубин из которых извлечен керн. Блоки (этикетки) разделения рейсов должны быть подписаны и указывать глубину окончания рейса. В правом верхнем углу ящика ставится дата укладки керна в ящик. Во избежание падений, на буровом участке ящики должны складироваться в штабеля и ряды, но не более 6 ящиков в одном штабеле. Запрещается хранить и складировать ящики без подставок (паллет, поддонов). При транспортировке керна до места назначения должны быть предприняты все разумные меры предосторожности, предотвращающие тряску и повреждение ящиков. Запрещается хранить и складировать ящики без подставок (паллет, поддонов). Запрещается любой перенос или транспортировка ящиков в открытом виде, без крышки. Хранение ящиков на открытом воздухе должно предусматривать сооружение навеса либо их накрытие плотным водонепроницаемым материалом во избежание попадания влаги на поверхность кернового ящика и самого керна.

3.2.8 По окончанию бурения скважины необходимо провести соответствующий комплекс работ для подготовки ствола скважины к проведению геофизических исследовании (промывка ствола скважины и т. д.) и обеспечить выполнение геофизических исследований, а после их проведения произвести консервацию скважины.

3.2.9 Геофизические исследования скважины состоят из инклинометрии.

Исполнителю необходимо проводить промежуточный замер инклинометрии в скважине через каждые 100 м и составлять акт замера инклинометрии. Окончательный замер инклинометрии скважины будет выполняться Заказчиком.

3.2.10 Консервация скважины

Консервацию скважины необходимо проводить по окончании буровых работ, для быстрого ее обнаружения в случае продолжения геологоразведочных работ (для сохранности устья скважины).

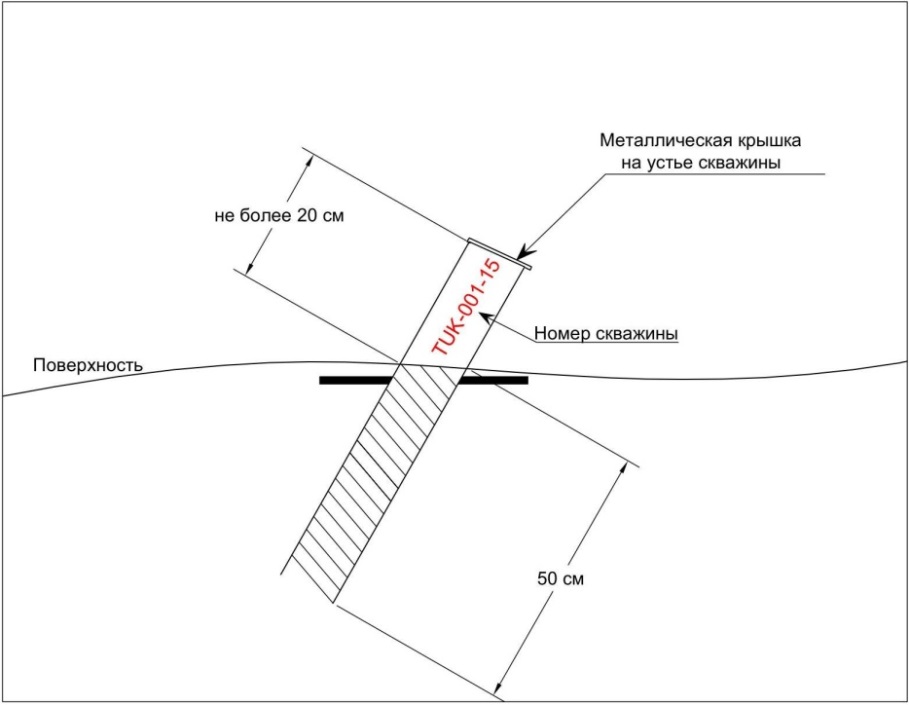

в устье, пробуренной скважины, забивают заваренный или согнутый с одной стороны обрезок металлической трубы на глубину 50 см., с обязательным его закреплением на поверхности во избежание падения в ствол скважины; на поверхности должен выступать обрезок трубы высотой 20 см., на который при помощи электросварки и краски наносится информация о скважине. (Рис 1);

Рис 1. Схема консервации устьев скважин

верхняя часть трубы должна быть заварена плоской металлической крышкой; информация о скважине должна содержать номер скважины и (при необходимости) номер профиля;  создается акт о закрытии (консервации) скважины.

Примечание: На устье пробуренной скважины не рекомендуется установка репера, возвышающегося над землей более чем на 20 см, которые могут повредить автомобиль, особенно в зимний период времени.

3.2.11 Рекультивация бурового участка

По окончании буровых работ, участок на котором проводились буровые работы, должен быть очищен от бытового мусора. Зумпфы должны быть закопаны. Все разливы ГСМ должны быть ликвидированы, путем сбора загрязненного грунта в плотные полиэтиленовые пакеты либо другие контейнеры и вывезены для утилизации или захоронения.

После демобилизации буровой установки, представитель Заказчика делает фотографию в сторону устья скважины с того же места, что и до начала бурения. Фотографии (до и после бурения) вставляются в форму отчета АКТ РЕКУЛЬТИВАЦИИ БУРОВОЙ ПЛОЩАДКИ. В этой форме, при необходимости, указываются рекомендации для бурового подрядчика по рекультивации или других необходимых работ для приведения буровой площадки в надлежащий вид. В случае если буровым подрядчиком не предприняты меры по устранению замечаний, данная скважина актироваться не будет.

После устранения всех замечаний по буровому участку, делается третья фотография, которая вставляется в форму акта рекультивации буровой площадки и в форме указывается, что рекультивация бурового участка проведена надлежащим образом. Файлы отсканированных форм должны храниться в специальной папке «Рекультивация участков бурения».

4. Требования к документальному оформлению ежемесячных актов

- акты заложения, закрытия, контрольного замера скважины, рекультивации буровых площадок (бумажный и сканированный в PDF);

- буровые журналы (бумажный и сканированный в PDF).
