Л Е К Ц И И
по дисциплине «Теория транспортных систем и процессов»
Подготовил:
ассистент кафедры ТМ и ТТП
Владивосток 2012
УЧЕБНЫЙ План ПО ДИСЦИПЛИНЕ
Лекция 1
Вводная лекция. Транспортные системы и процессы
Транспортная система — транспортная инфраструктура, транспортные предприятия, транспортные средства и управление в совокупности. Единая транспортная система обеспечивает согласованное развитие и функционирование всех видов транспорта с целью максимального удовлетворения транспортных потребностей при минимальных затратах[1].
Согласно Федеральному закону N 16-ФЗ от 9 февраля 2007 года «О транспортной безопасности»[2] инфраструктура включает используемые транспортные сети или пути сообщения (дороги, железнодорожные пути, воздушные коридоры, каналы, трубопроводы, мосты, тоннели, водные пути и т. д.), а также транспортные узлы или терминалы, где производится перегрузка груза или пересадка пассажиров с одного вида транспорта на другой (например, аэропорты, железнодорожные станции, автобусные остановки и порты).
Транспортными средствами обычно выступают автомобили, велосипеды, автобусы, поезда, самолёты.
Под управлением понимается контроль над системой, например сигналы светофора, стрелки на железнодорожных путях, управление полётами и т. д., а также правила (среди прочего, правила финансирования системы: платные дороги, налог на топливо и т. д.). Управление транспортной системой – совокупность мероприятий направленных на эффективное функционирование данной системы посредством координации, организации, упорядочения элементов данной системы, как между собой, так и с внешней средой. В широком смысле, разработка сетей — задача гражданской инженерии и городского планирования, разработка транспортных средств — механической инженерии и специализированных разделов прикладной науки, а управление обычно специализированно в рамках той или иной сети, либо относится к исследованию управления или системной инженерии.
Количественными показателями транспортной системы являются:
· протяжённость путей сообщения,
· численность занятых,
· грузо - и пассажирооборот.
Мировая транспортная система состоит из нескольких региональных транспортных систем и имеет неоднородную структуру. Так, густота транспортной сети в большинстве развитых стран составляет 50—60 км на 100 км² территории, в то время как в развивающихся — 5 — 10 км. Участие различных видов транспорта в мировом обороте также не одинаково: в грузообороте преобладает морской транспорт, в пассажирообороте — автомобильный.

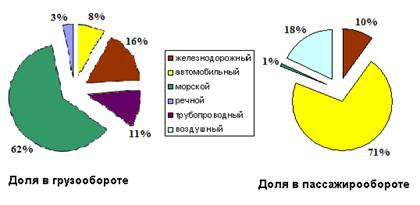

Рисунок 1 – Структура мирового грузо - и пассажирооборот
Транспортные сети
Общая длина транспортной сети мира без морских путей превышает 37 млн км: протяжённость автомобильных дорог — 24 млн км, железнодорожных путей — 1,25 млн км, трубопроводов — 1,9 млн км, воздушных путей — 9,5 млн км, речных — 0,55 млн км. Длина транспортных сетей развитых стран составляет 78% общей длины мировой транспортной сети и на них приходится 74 % мирового грузооборота[3].
Развитие мировой транспортной системы
Мировая транспортная система сформировалась в XX веке.
Огромное значение для развития мировой транспортной системы имело изобретение контейнера, что повлекло за собой появление новых транспортных средств — контейнеровозов и строительство перегрузочных терминалов. Сегодня в контейнерах осуществляется свыше 90 % объёма перевозок штучного груза в мире.
На современном этапе мировая транспортная система характеризуется большой зависимостью от информационных технологий и развивается по следующим направлениям:
· увеличение пропускной способности транспортных путей,
· повышение безопасности движения,
· появление принципиально новых транспортных средств,
· увеличение вместимости и грузоподъёмности транспортных средств,
· увеличение скорости передвижения.
Транспортные узлы и коридоры
Транспортные коридоры — это совокупность магистральных транспортных коммуникаций различных видов транспорта с необходимыми обустройствами, обеспечивающих перевозки пассажиров и грузов между различными странами на направлениях их концентрации[4]. В систему международных транспортных коридоров входят также экспортные и транзитные магистральные трубопроводы.
Транспортным узлом называется комплекс транспортных устройств в пункте стыка нескольких видов транспорта, совместно выполняющих операции по обслуживанию транзитных, местных и городских перевозок грузов и пассажиров. Транспортный узел как система — совокупность транспортных процессов и средств для их реализации в местах стыкования двух или нескольких магистральных видов транспорта. В транспортной системе узлы имеют функцию регулирующих клапанов. Сбой в работе одного такого клапана может привести к проблемам для всей системы.
Крупные транспортные узлы всегда являются крупными городами, потому что притягивают торговлю, здесь удобно развивать промышленность (нет проблем со снабжением), да и сами транспортные терминалы предоставляют много рабочих мест. Очень многие города возникли на пересечении наземных или водных путей, то есть как транспортные узлы (многие до сих пор существуют за счёт этой роли). Прежде всего это города-порты: в Великобритании — это Лондон, во Франции — Марсель, Париж, в Германии — Франкфурт-на-Майне, Гамбург, Бремен, в Испании — Бильбао, Барселона, в Италии — Венеция, Милан, в Нидерландах — так называемый Ранштадт (комплекс транспортных узлов, связанных в единую сеть — Роттердам, Амстердам, Утрехт, Лейден, Гаага), в Швеции — Стокгольм, в США — Нью-Йорк, Сиэтл, Чикаго, Лос-Анджелес, Сан-Франциско, в Австралии — Сидней, в Японии — Токио, в Китае — Шанхай, Сингапур. Есть и менее обычные примеры. Так, город Шеннон в Ирландии в основном живёт за счёт аэропорта. Некоторые города выполняют роль не грузовых, а пассажирских транспортных узлов, например, Симферополь в Крыму, куда прибывают многочисленные туристы, пересаживающиеся там на транспорт, доставляющий их в города крымского побережья.
Крупнейший транспортный узел России — Москва. Здесь пересекаются пути пяти видов транспорта: в Москве сходятся 11 железнодорожных лучей, 15 автомагистралей, 5 газопроводов и 3 нефтепровода; здесь есть три речных порта, пять аэропортов и девять вокзалов. Другой интересный пример — Владивосток, где кончается Транссибирская железная дорога и начинаются многие морские пути.
Транспортная система и связь
Транспорт и связь могут быть взаимозаменяемы и взаимодополняемы. Хотя замена достаточно развитой связью транспорта теоретически является возможной (вместо личного визита можно было бы отправить телеграмму, позвонить по телефону, отправить факс, электронное сообщение), но было обнаружено, что эти способы коммуникации в реальности порождают больше взаимодействий, включая личные. Рост в транспортной сфере был бы невозможен без связи, которая жизненно необходима для развитых транспортных систем — от железных дорог в случае необходимости двустороннего движения по одной колее до управления полётами, при котором необходимо знание о местоположении воздушного судна в небе. Так было обнаружено, что развитие в одной области ведёт к росту в другой.
Транспортный (перевозочный) процесс — совокупность организационно и технологически взаимосвязанных действий и операции, выполняемых автотранспортными предприятиями и их подразделениями самостоятельно или согласованно с другими организациями при подготовке, осуществлении и завершении перевозок грузов.
Структура транспортного процесса включает:
1. Маркетинг грузопотоков.
2. Разработку на основе материалов обследовании грузопотоков: рациональных маршрутных схем, предусматривающих при открытии новых и изменение направления существующих маршрутов
3. Выбор типа и определение необходимого количества подвижного состава для перевозок
4. Определение сферы целесообразного использования автомобилей и автопоездов в зависимости от конкретных условии перевозок, вида и свойств грузов, эксплуатационных показателей грузового транспорта
5. Нормирование скоростей движения автотранспорта
6. Выбор систем организации движения автотранспорта с использованием рациональных режимов труда водителей.
7. Координацию работы автомобильного транспорта с другими видами транспорта.
8. Анализ дорожных условий в целях разработки эффективных и безопасных маршрутов движения подвижного состава
9. Обеспечение эффективных и безопасных перевозок грузов автомобильным транспортом.
10 Применение экономико-математических методов и расчетов для повышения эффективности использования подвижного состава и снижения затрат на перевозки.
11. Управление движением транспортных средств.
12. Оперативный контроль за работой автомобильного подвижного состава и его использованием.
Особое внимание в транспортном процессе уделяется использованию различных методов, обеспечивающих:
— своевременность доставки грузов партиями необходимых размеров.
— сохранность качества и количества перевозимого груза;
— выполнение требовании техники безопасности и требований безопасности движения,
— экономию топлива,
— выполнение требований трудового законодательства
Правильная организация транспортного процесса предполагает:
1. Сокращение сверхнормативных затрат времени на простой автомобилей под погрузкой и разгрузкой грузов за счет расширения фронта погрузочно-разгрузочных работ и применения их комплексной механизации, составления и строгого соблюдения графиков подачи и работы автомобилем, создания подъездных путей и площадок для маневрирования аюомобилей, особенно автомобилей с прицепами, тягачей с несколькими прицепами или полуприцепами, предварительной подготовки грузов и тд
2. Рациональную укладку грузов, применение съемных щитов и др, позволяющих максимально использовать грузоподъемность и вместимость подвижного состава.
3. Правильное размещение грузов в кузове, способствующее равномерному распределению весовой нагрузки на ходовую часть транспортного средства и облегчению управления им.
4. Оптимальные режимы движения автомобилей (автопоездов) на соответствующих участках пути с учетом состояния дорожного покрытия, обзорности, интенсивности движения и других факторов при строгом соблюдении Правил дорожного движения, а также знания водителями основных технических характеристик и правил эксплуатации различных марок подвижного состава автомобильного транспорта при перевозке соответствующих грузов. Перевозка грузов должна осуществляться по рационально построенным маршрутам с учетом кратчайших расстояний, режимов движения на каждом участке пути, с обеспечением загрузки автомобилей в обоих направлениях.
6. Максимальное использование рабочего времени водителей в рамках законодательства, за счет уплотнения режима работы автомобилей путем организации бригадного метода работы
· ОСНОВНЫЕ ПРИНЦИПЫ ОРГАНИЗАЦИИ ПЕРЕВОЗОК
Основными задачами автотранспортных предприятий при организации перевозок грузов являются:
1. Полное удовлетворение потребностей заказчиков в автомобильных перевозках.
2. Обеспечение высокого уровня обслуживания заказчиков.
3. Выполнение существующих планов перевозок.
4. Эффективное использование транспортных средств, повышение
производительности труда, максимальное снижение транспортных расходов.
5. Систематическое получение прибыли.
Система организации перевозок должна обеспечивать:
— координацию работы всех подразделений и работников автотранспортного предприятия;
— оптимальную организацию движения;
— доставку грузов в кратчайшие сроки;
— эффективное использование подвижного состава автотранспорта;
— безопасность движения;
— рентабельность перевозок.
При организации перевозок конкретных грузов автотранспортными предприятиями проводится ряд мероприятии:
1. Составляется маршрут перевозок и схема маршрута с указанием опасных участков. Допустимая протяженность автомобильных маршрутов определяется исходя из соблюдения установленных законодательством Российской Федерации нормативов рабочего времени водителей с учетом расчетных нормативов скорости движения и технологии перевозок.
2. Выбирается тип и марка автотранспорта в зависимости от вида перевозок (без нарушения норм вместимости) с учетом дорожных и погод - но-климатических условий. При перевозках масса и объем груза не должны превышать предельной вместимости транспортного средства, указанной в технической характеристике автомобиля данной марки.
3. Разрабатываются графики движения — на основе определения оптимальных значений скоростей движения автотранспорта на маршруте и отдельных его участках между остановочными пунктами, с учетом соблюдения режимов труда и отдыха водителей, регламентируемых действующими нормативными документами. Каждый водитель должен быть обеспечен графиком движения на маршруте с указанием перечня мест для остановок в пути на отдых, обед и ночлег, схемой маршрута с указанием опасных участков (в случае рейсов большой протяженности).
4. Проводится инструктаж водителей транспортных средств:
— об особенностях маршрута;
— об обеспечении безопасности движения;
— о правилах перевозки отдельных видов грузов (опасных, крупногабаритных, тяжеловесных и др.).
5. Назначается контрольное время возвращения автотранспорта, по истечении которого будут приниматься меры к установлению места нахождения автотранспорта.
6. Организуется контроль за соблюдением графиков (расписаний) движения, норм вместимости автотранспорта, маршрутов движения. Контроль осуществляется за выполнением всех рейсов, предусмотренных графиками и планами перевозок с целью последующего анализа причин возникающих отклонений и корректировки графиков и планов (например, изменение времени движения на маршруте, его участках).
Техническое состояние автомобилей, выпушенных в рейс, должно отвечать Правилам дорожного движения, Правилам технической эксплуатации подвижного состава автомобильного транспорта и инструкциям заводов-изготовителей.
Не допускается выпуск в рейс автомобилей, не обеспеченных необходимым исправным противопожарным оборудованием, медицинскими аптечками, знаками аварийной остановки, противооткатными башмаками. Автомобили, работающие на горных и приравненных к мим маршрутах, должны быть оборудованы противотуманными фарами и фарами заднего хода.
При работе автомобилей на маршрутах транспортные предприятия должны особое внимание уделять контролю за соблюдением водителями расписания движения и норм грузоподъемности автомобилей.
Источники:
↑ Экономический словарь\Единая транспортная система
↑ Федеральный закон от 9 февраля 2007 г. N 16-ФЗ «О транспортной безопасности»
↑ Мировая транспортная система
↑ Экономика и организация внешнеторговых перевозок: Учебник/ Под ред. Проф. . — М.: Юристъ, 2000. — 684 с.
Связанные темы для самоподготовки:
1. Транспортная система России
2. Транспортная система Китая
3. Транспортная система США
4. Транспортная логистика
5. Транспортные потоки: Теория трех фаз Кернера
Лекция 2
Транспортный процесс и его элементы
2.1 Формирование показателей работы в транспортном процессе для грузового транспорта
Важную роль при выполнении грузовых автомобильных перевозок (ГАП) занимает организация движения подвижного состава (ПС), так как от правильного выбора маршрута движения зависит доля порожнего пробега ПС в общем пробеге. Маршрутом движения называется путь следования ПС при выполнении перевозок. На всех маршрутах транспортный процесс перевозки грузов складывается из последовательно повторяющихся элементов: подача ПС к месту погрузки; погрузка ПС; перемещение груза; разгрузка ПС. Совокупность этих элементов, образующих законченную операцию, называется циклом перевозки или ездкой.
Время выполнения поездки:
te=tдв+tн+tp+tнp=le/vt+tн-p,
где tдв – время движения, tн – время погрузки, tp – время разгрузки, tнp – время простоя по организационным причинам (оформление документов и т. п.); le - длина езды; vt - техническая скорость; tн-p – время погрузки и разгрузки.
Подача ПС от места стоянки и возврат после последнего пункта разгрузки относится не к отдельному циклу перевозок, а к работе ПС за день в целом и называется нулевым пробегом.
Совокупность элементов одного или нескольких циклов перевозки с момента подачи порожнего ПС в пункт погрузки до очередного возврата в этот же образует оборот автомобиля.
При выполнении ГАП можно выделить несколько типичных вариантов организации транспортного процесса.
1. Однократная или многократная перевозка груза одним автомобилем от одного и того же отправителя к одному и тому же потребителю (микросистема) представляет собой простейший вариант организации транспортного процесса. При этом варианте обратный пробег от потребителя к отправителю автомобиль выполняет без груза. На различных комбинациях микросистем основаны все остальные организации транспортного процесса.
2. Однократная или многократная перевозка груза одним автомобилем от одного и того же отправителя к одному и тому же потребителю с доставкой груза в обратном направлении до отправителя или до любого промежуточного пункта (особо малая система). В этом случае вид и количество груза, перевозимого в прямом и обратном направлениях, как правило, различны.
3. Организация транспортного процесса в первом и во втором вариантах с использованием нескольких единиц ПС, обслуживающих одного отправителя или потребителя грузов (малая система с челночным движением). Для этого варианта потребуется увязка работы нескольких автомобилей, составление графиков загрузки погрузочно-разгрузочных пунктов и т. д.
Во всех трех рассмотренных вариантах автомобиль перемещается от одного пункта к другому по одному и тому же маршруту в прямом и обратном направлениях (рис.1).
 | |
Рис.1. Челночное движение подвижного состава в простейших вариантах организации транспортного процесса.
4. Однократная или многократная перевозка груза от нескольких отправителей к нескольким потребителям, при которой один или несколько автомобилей периодически возвращаются в пункт первой загрузки (малая система в кольцевом движении). При этом варианте автомобиль за один оборот делает несколько остановок у отправителей и потребителей грузов (рис.2.). Обязательным требованием является необходимость составления графика движения подвижного состава в связи с тем, что длина оборота при кольцевом движении, как правило, существенно больше, чем при челночном.
Рис.2. Кольцевое движение подвижного состава
5. Развоз или сбор груза от одного отправителя или к одному потребителю (малая система с развозом или сбором груза). Схема перемещения автомобиля аналогична схеме малой системы с кольцевым движением ПС, но за оборот происходит только одна загрузка автомобиля и постепенная его разгрузка в нескольких пунктах при развозе груза постепенная многократная загрузка и однократная загрузка при сборе груза. Схема этого варианта - на рис.3.
Рис.3. Развоз или сбор груза.
6. Обслуживание определенной производственной структуры (предприятие, склад, терминал и т. д.) требует использования нескольких малых систем, работа которых будет подчинена одной цели (средняя система). Пример данного варинта организации транспортного процесса - на рис.4.
Рис.4. Транспортный процесс обслуживания производственной структуры.
7. Интегрированная транспортная система может обслуживать несколько производственных структур или определенный географический регион (большая система). В данном случае процессы перемещения грузов будут происходить между несколькими производственными предприятиями, складами или терминалами со сбором или развозкой груза отправителям или потребителям. Пример данного варианта - на рис.5.
Рис.5. Транспортный процесс обслуживания нескольких производственный структур.
Для планирования, учета и анализа работы ПС установлена система технико - эксплуатационных показателей (ТЭП), позволяющих оценивать эффективность использования автомобилей и результат их работы.
Списочным парком автотранспортной организации (АТО) называется весь подвижный состав, числящийся на балансе предприятия:
Асп=Ат+Ар,
где Ат - число автотранспортных средств (АТС), готовых к эксплуатации; Ар – число АТС, требующих ремонта или находящихся в ремонте или техническом обслуживании
Ат=Аэ+Ап,
где Аэ – число АТС, находящихся в эксплуатации (на линии), Ап – число АТС, находящихся в простое из-за отсутствия работы, топлива, водителей и по другим организационным причинам.
Для учета использования парка за определенный период времени используют показатель «автомобиледень»- АД. Например, если в течение пяти дней в АТО 20 АТС работали на линии, 2 находились в ремонте, и один простаивал, то списочные автомобиледни равны
|
