РАСЧЕТНО-ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

к курсовому проекту

Тема: Разработка технологического процесса ТР топливной аппаратуры автомобиля КамАЗ-5320

Выполнил:

Группа: МАХ - 41

Принял:

г. Вологда

2002 г.

ЗАДАНИЕ НА КУРСОВОЕ ПРОЕКТИРОВАНИЕ №38

по дисциплине "Техническая эксплуатация автомобилей"

1. Исследовать фактические сроки и состав работ ТР топливной аппаратуры автомобиля КамАЗ-5320, составить их математическое описание.

2. Разработать технологический процесс ТР топливного насоса двигателя КамАЗ-740.

СОДЕРЖАНИЕ

ВВЕДЕНИЕ- 4

1. ХАРАКТЕРИСТИКА ТОПЛИВНОЙ СИСТЕМЫ ДВИГАТЕЛЯ автомобиля КАмаЗ-5320 5

2. СТАТИСТИЧЕСКОЕ ИССЛЕДОВАНИЕ ФАКТИЧЕСКИХ СРОКОВ И СОСТАВА РАБОТ ПО ТР ТОПЛИВНОЙ АППАРАТУРЫ-- 6

2.1 Исходные данные- 6

2.2 Определение закона распределения доли работ на ТР ТНВД-- 7

3.2.1 Определение среднего значения выборки. 7

3.2.2 Определение дисперсии. 7

3.2.3 Определение среднеквадратичного выборочного отклонения. 7

3.2.4 Определение выравнивающих частот. 7

3.2.5 Определение толерантных пределов. 8

2.3 Исследование вероятности возникновения неисправностей ТНВД и состава работ по сопутствующему текущему ремонту ТНВД-- 8

3. РАЗРАБОТКА ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА ТР ТНВД ДВИГАТЕЛЯ КамАЗ-740 11

3.1 Перечень работ на регулировку ТНВД, и его текущий ремонт- 12

3.2 Используемые эксплуатационные материалы-- 13

3.3 Определение производственной программы-- 13

3.4 Подбор технологического оборудования- 14

3.5 Техническое нормирование трудоемкости работ на замену ТНВД и его текущий ремонт- 15

ЗАКЛЮЧЕНИЕ- 18

СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ-- 19

ПРИЛОЖЕНИЯ ------- 20

ВВЕДЕНИЕ

Курсовой проект по технической эксплуатации автомобилей ставит своей целью:

· закрепление и расширение теоретических и практических знаний по организации и технологии ТО и ТР автомобилей;

· развитие у студентов навыков самостоятельной работы со специальной нормативной и научно-технической литературой при разработке технологических процессов ТО, ремонта и оценке надежности автомобилей в условиях АТП;

Темой данного курсового проекта является исследование фактических сроков и состав ТР топливной аппаратуры двигателя автомобиля КамАЗ-5320, составление их математического описания, разработка технологического процесса ТР топливного насоса двигателя КамАЗ-5320.

1. ХАРАКТЕРИСТИКА ТОПЛИВНОЙ СИСТЕМЫ ДВИГАТЕЛЯ автомобиля КАмаЗ-5320

Топливная система дизельного двигателя КамАЗ-740 включает:

1) топливный бак - емкостью 250 л;

2) фильтр грубой очистки - установлен на топливоподкачивающем насосе, очищает топливо перед входом его в топливоподкачивающий насос, имеет посменный (периодически очищаемый) войлочный фильтрующий элемент;

3) топливоподкачивающий насос - поршневого типа (двухстороннего действия), с приводом от эксцентрика кулачкового вала ТНВД имеет впускной и выпускной клапаны;

4) насос ручной подкачки - поршневого, типа с приводом от штока рукоятки ручной подкачки, установлен на топливо подкачивающем насосе;

5) фильтр тонкой очистки — двухступенчатый со сменным бумажным фильтрующим элементом;

6) ТНВД - плунжерного, типа, восьмисекционный, с регулированием активного хода плунжера по концу подачи, порядок работы секций и моменты впрыска топлива, осуществляемые отдельными секциями, 6-2-1 и 5 по углу поворота кулачкового вала ТНВД, имеет привод от коленчатого вала через шестерни распределительного механизма и муфту привода, имеет внешнюю систему смазки;

7) регулятор частоты вращения коленчатого вала двигателя - всережимный, центробежного типа с ограничением максимальной и минимальной частот вращения, имеет привод от кулачкового вала ТНВД,

8) муфта опережения впрыска - центробежного типа, крепится на конце кулачкового вала ТНВД через приводную шайбу;

9) форсунки - закрытые безштифтовые (с игольчатым распылителем), с регулировкой давления начала впрыска пружиной и регулировочным болтом, давление начала впрыска - 17,5 МПа,

10) система обратного слива просочившегося топлива с форсунок - включает топливопроводы и перепускной клапан, через который также излишки топлива из корпуса ТНВД под небольшим избыточным давлением сливаются в топливный бак.

2. СТАТИСТИЧЕСКОЕ ИССЛЕДОВАНИЕ ФАКТИЧЕСКИХ СРОКОВ И СОСТАВА РАБОТ ПО ТР ТОПЛИВНОЙ АППАРАТУРЫ

Техническое состояние механизмов и узлов системы питания двигателя существенно влияет на его мощность и экономичность. Распространенными неисправностями системы питания являются:

- топливный бак – трещины на баке, негерметичности из-за коррозии;

- топливопроводы – поломка, трещины на них, негерметичности в местах присоединения топливопроводов к топливным фильтрам, ТНВД, форсункам, засорение топливопроводов;

- топливные фильтры - их засорение;

- топливоподкачивающий насос - поломка пружин впускное и выпускного клапанов, отсутствие полной посадки клапанов в седла из-за попадания под них загрязнений, снижения упругости пружины поршня, износ поверхностей цилиндра и поршня;

- ТНВД - износ плунжерных пар, нарушение оптимальных регулировок насоса, износ сопряжения нагнетательный клапан - седло, поломка пружин нагнетательных клапанов и плунжеров, поломка пружин регулятора частоты вращения;

- форсунки - износ выходных отверстий, их закоксовывание и засорение, потеря упругости или поломка затяжной пружины, негерметичность сопряжения игла - распылитель.

В устранении этих неисправностей большую часть занимает объем работ по ТНВД, так как его детали имеют высокие требования к точности посадок и регулировок, что приводит к частым ремонтам. К тому же ремонт ТНВД связан с достаточно сложными регулировками и разборочно-сборочными работами из-за сложности конструкции.

При решении задач текущего ремонта ТНВД важно знание не только неисправностей, но и вероятностей их появления, возможных комбинаций неисправностей с целью определения наиболее вероятных составов работ.

2.1 Исходные данные

Имеем следующие экспериментальные результаты распределения долей работ на замену ТНВД и его ТР (по отношению к общему объему работ по топливной аппаратуре) см. рис. 2.1 и табл. 2.1.

Таблица 2.1

Доля работ на замену и ТР ТНВД в общей трудоемкости ТР топливной аппаратуры

Суть исследований заключалась в том, что в 48 случаях определяли отношение фактического объема работ (трудоемкости) на текущий ремонт топливной аппаратуры к объему работ по топливной аппаратуре в целом. Каждый случай был отдельным в общем объеме статистики.

Доля работ на ТР ТНВД в общей

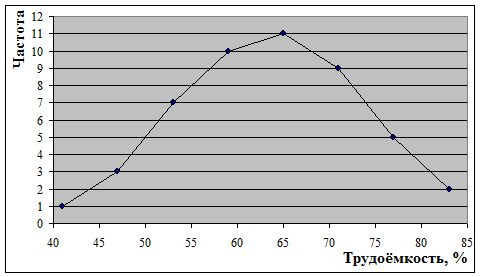

Рис. 2.1

2.2 Определение закона распределения доли работ на ТР ТНВД

Завершенные испытания используются в тех случаях, когда ресурс испытаний сравнительно невелик: обычно при этих испытаниях можно получить сравнительно большой объем статистики, что повышает точность результатов. Расчет трудоемкости ТР производим "вручную".

3.2.1 Определение среднего значения выборки.

Среднее значение выборки определяется по формуле:

,

где ni – частота; xi – трудоёмкость; n – сумма частот. Тогда %.

3.2.2 Определение дисперсии.

Если n<30, то дисперсия определяется по формуле:

, иначе – по формуле . Получаем .

3.2.3 Определение среднеквадратичного выборочного отклонения.

Среднеквадратичное выборочное отклонение определяется по формуле:

, т. о. %.

3.2.4 Определение выравнивающих частот.

Выравнивающие частоты определяется по формуле:

,

где Ui – вычисляется по формуле , а значения j(Ui) определяются по приложению 1 /5/.

3.2.5 Определение толерантных пределов.

Толерантные пределы определяются по формулам:

и ,

где tg принимается в зависимости от n и степени вероятности (g=0,95) по приложению 3 /5/ откуда, tg=2,012. Тогда sв=82,98%, а sн=44,02%.

Результаты вычислений заносим в таблицу 3.2.

Таблица 3.2

Результаты статистической обработки расчета

трудоемкости ТР топливной аппаратуры

Из расчётов видно, что средняя трудоемкость ТР ТНВД составляет 63,5% от общего объёма работ по топливной аппаратуры, а среднеквадратичное отклонение s=9,7%, таким образом, трудоёмкость текущего ремонта лежит в пределах 83-44%.
