Салаватский индустриальный колледж

Инженерные сети и

оборудование стройплощадок

Методические указания и задания для контрольных работ

для студентов заочного отделения специальности

№ 000 «Строительство и эксплуатация зданий и сооружений»

Подлежит возврату в колледж

2003

Составлено в соответствии с требованиями

к минимуму содержания и уровню подготовки

выпускника по специальности № 000

«Строительство и эксплуатация зданий и сооружений»

Зам. директора по учебной работе

Автор:

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

Основным методом изучения программного материала является самостоятельная работа студента-заочника по рекомендуемой литературе в соответствии с программой.

Установочные занятия проводятся перед началом изучения предмета с целью ознакомления студентов с его содержанием и методикой изучения.

Обзорные и лабораторно-практические занятия проводятся в период лабораторно-экзаменационной сессии с целью систематизировать, расширить, закрепить полученные знания и ответить на возникшие вопросы.

Программой предусматривается изучение инженерных сетей и оборудования систем водоснабжения, водоотведения, отопления, вентиляции зданий и газоснабжения.

По дисциплине “Инженерные сети и оборудование территорий, зданий и стройплощадок” выполняется одна домашняя контрольная работа.

Программой предусмотрены 6 практических работ, которые оформляются студентами в отчётах и сдаются преподавателю.

СОДЕРЖАНИЕ ПРОГРАММЫ

Введение

Общая характеристика дисциплины: цели и задачи, роль в системе получаемых знаний, связь с другими учебными дисциплинами.

Социальная и технологическая значимость инженерных сетей и технического оборудования зданий и поселений.

Вопросы охраны окружающей среды и рационального использования воды и тепла.

Раздел 1. Инженерное благоустройство территорий поселений

Основные принципы организации территорий поселений. Общие требования к территории поселения. Функционально-планировочная структура поселений. Принципы расположения зон по отношению к руслам рек, озёрам, розе ветров. Нормативные требования к организации территорий микрорайонов, кварталов, улиц, дворов и дорог.

Инженерная подготовка территорий поселений. Порядок проведения инженерной подготовки территорий поселений. Вертикальная планировка территории поселения. Организация поверхностного стока. Соблюдение требований экологии при преобразовании рельефа. Нормативные требования к размещению объектов озеленения и благоустройства в поселениях, районах, микрорайонах, кварталах.

Вопросы для самоконтроля

1.  Перечислите основные принципы организации и подготовки территорий поселения;

2.  Каким образом территория поселения подразделяется по функциональному назначению?

3.  Что такое санитарно-защитная зона? От каких факторов она зависит?

4.  Каким образом проектируют селитебную зону по отношению к розе ветров, рекам, озёрам?

5.  Опишите последовательность проведения инженерной подготовки территории поселения;

6.  Что такое вертикальная планировка грунта?

7.  Какие геодезические приборы и механизмы используют при вертикальной планировке?

8.  Какие экологические требования предъявляются при преобразовании рельефа местности?

Раздел 2. Система водоснабжения

Основы гидравлики. Виды движения жидкости. Гидростатика: гидростатическое давление, сообщающиеся сосуды. Гидродинамика: давление в движущейся жидкости, шум при движении, гидравлический удар, кавитация.

Система холодного водоснабжения (наружная и внутренняя). Основные элементы системы водоснабжения поселений. Зоны санитарной охраны системы водоснабжения. Устройство сетей водоснабжения. Арматура и сооружения на водопроводной сети. Основные элементы системы водоснабжения зданий. Устройство вводов. Учёт расхода воды. Схемы внутренних водопроводных сетей. Арматура и трубы, используемые в системе внутреннего водопровода. Основные правила трассировки и конструирования внутреннего водопровода. Составление аксонометрических схем системы водоснабжения здания. Порядок монтажа сетей холодного водоснабжения.

Система горячего водоснабжения (наружная и внутренняя). Схемы централизованного горячего водоснабжения. Основные элементы системы горячего водоснабжения здания. Схемы и устройство сетей горячего водоснабжения. Оборудования для нагрева воды. Основные правила трассировки и конструирования систем горячего водоснабжения здания. Составление аксонометрических схем системы водоснабжения здания. Порядок монтажа сетей горячего водоснабжения.

Практическая работа №1.

Практическая работа №2.

Вопросы для самоконтроля

1.  Перечислите основные элементы системы водоснабжения поселения и их назначение;

2.  Начертите типовую схему водоснабжения поселения с учётом зон санитарной охраны;

3.  Какая арматура и сооружения устраиваются на наружной водопроводной сети?

4.  Каким образом определяется глубина промерзания грунта? От каких факторов она зависит?

5.  Перечислите схемы ЦГВ, их достоинства и недостатки; Каково их устройство?

6.  Перечислите основные элементы внутренних систем водоснабжения и их назначение;

7.  Что такое ввод?

8.  Что такое гарантийный напор?

9.  Что такое требуемый напор? Запишите формулу для определения требуемого напора с обозначениями?

10.  Чем оборудуется водомерный узел, назначение каждого его элемента?

11.  Перечислите схемы систем внутреннего холодного водоснабжения;

12.  Приведите классификацию водопроводных сетей по конструктивным признакам;

13.  Перечислите схемы систем внутреннего горячего водоснабжения;

14.  Какое оборудование используется для нагрева воды?

15.  Перечислите основные правила трассировки и конструирования систем холодного водоснабжения здания;

16.  Перечислите основные правила трассировки и конструирования систем горячего водоснабжения здания;

17.  Опишите порядок монтажа внутренних систем холодного водоснабжения;

18.  Опишите порядок монтажа внутренних систем горячего водоснабжения;

19.  Материальное исполнение и область применения труб, используемых в системе водоснабжения?

20.  Гидравлический удар и кавитация в трубопроводах.

Раздел 3. Система теплоснабжения

Основы строительной теплотехники. Способы передачи тепла. Передача теплоты через ограждающие конструкции. Сопротивление теплопередаче.

Наружные тепловые сети. Устройство и оборудование наружных тепловых сетей. Способы прокладки теплосетей. Схемы присоединения теплосетей. Тепловые пункты. Порядок монтажа наружных теплосетей.

Система теплоснабжения здания. Основные элементы системы теплоснабжения здания. Характеристики теплоносителей. Схемы и устройство сетей теплоснабжения здания. Разновидности отопительных приборов. Арматура, устанавливаемая на трубопроводах систем отопления, её основные виды, назначение. Основные правила трассировки и конструирования систем теплоснабжения здания. Составление аксонометрических схем систем теплоснабжения здания. Порядок монтажа системы отопления здания.

Практическая работа №3.

Практическая работа №4.

Вопросы для самоконтроля

1.  Каким образом осуществляется передача теплоты через ограждающие конструкции?

2.  Опишите устройство тепловых пунктов;

3.  Что такое элеватор и его назначение в системе отопления?

4.  Опишите устройство наружных тепловых сетей;

5.  Опишите способы прокладки наружных теплосетей;

6.  Перечислите виды систем отопления, краткие характеристики теплоносителей;

7.  Область применения и устройство централизованных систем отопления;

8.  Область применения и устройство местных систем отопления;

9.  Перечислите основные элементы системы отопления здания;

10.  Какая арматура устанавливается на трубопроводах системы отопления здания?

11.  Какие требования предъявляются к системам отопления зданий?

12.  Опишите способы прокладки внутренних теплосетей;

13.  Перечислите основные правила трассировки и конструирования системы теплоснабжения здания;

14.  Перечислите основные правила монтажа наружных теплосетей;

15.  Материальное исполнение и область применения труб, используемых в системе теплоснабжения?

16.  Перечислите основные правила монтажа системы отопления здания;

17.  Запишите формулу для определения требуемого сопротивления теплопередаче. Расшифруйте обозначения в формуле.

Раздел 4. Система водоотведения

Система наружной канализации. Основные элементы системы водоотведения поселения. Зоны санитарной охраны системы водоотведения. Устройство сетей водоотведения. Арматура и сооружения на канализационной сети. Способы мусороудаления. Порядок монтажа наружной системы канализации.

Система внутренней канализации. Основные элементы системы водоотведения здания. Приёмники сточных вод. Устройство и оборудование внутренних сетей канализации и водостоков. Разновидности и устройство водостоков. Основные правила трассировки и конструирования системы водоотведения здания. Составление аксонометрических схем систем водоотведения здания. Порядок монтажа системы водоотведения здания.

Практическая работа №5.

Вопросы для самоконтроля

1.  Перечислите основные элементы системы водоотведения поселения;

2.  Начертите типовую схему водоотведения поселения с учётом зон санитарной охраны;

3.  Какая арматура и сооружения устраиваются на наружной канализационной сети?

4.  Каким образом определяется глубина промерзания грунта? От каких факторов она зависит?

5.  Перечислите основные правила трассировки наружной канализационной сети;

6.  Перечислите основные способы мусороудаления. Экологический аспект при определении способа мусороудаления;

7.  Перечислите основные элементы внутренней системы водоотведения и их назначение;

8.  Перечислите группы приёмников сточных вод; Какие требования к ним предъявляются?

9.  Что такое гидрозатвор?

10.  Опишите устройство внутренней канализационной сети;

11.  Перечислите способы прокладки внутренней канализационной сети;

12.  Каков минимальный диаметр стояка?

13.  Как устраивается вытяжная часть в здании? Её назначение?

14.  Чем отличается ревизия от прочистки, где и как они выполняются?

15.  Какая арматура устраивается на внутренней канализационной сети?

16.  Перечислите основные правила трассировки и конструирования систем водоотведения здания;

17.  Опишите порядок монтажа внутренних систем водоотведения;

18.  Материальное исполнение и область применения труб, используемых в системе водоотведения?

Раздел 5. Система вентиляции

Понятие о воздухообмене в помещениях. Определение расчётного воздухообмена. Классификация систем вентиляции: естественная и механическая; вытяжная, приточная и приточно-вытяжная; местная, аварийная и общеобменная; прямоточная и рециркуляционная. Устройство системы вентиляции зданий.

Вентиляционное оборудование. Вентиляторы, их разновидности. Вентиляционные камеры, их размещение в здании. Строительные требования, предъявляемые к помещениям венткамер. Оборудование, размещаемое в венткамерах. Порядок монтажа вентиляционных систем.

Общие сведения о кондиционировании воздуха. Назначение, классификация систем кондиционирования воздуха, их оборудование.

Вопросы для самоконтроля

1.  Дайте понятие расчётного воздухообмена, запишите формулу с обозначениями;

2.  Приведите классификацию систем вентиляции;

3.  Опишите устройство систем вентиляции;

4.  Перечислите разновидности вентиляторов;

5.  Каким образом производится подбор вентиляторов?

6.  Какие требования предъявляются к помещениям венткамер?

7.  Какое оборудование размещается в венткамерах?

8.  Опишите назначение и принцип работы дефлектора;

9.  Вентиляционные каналы - устройство, разновидности, материальное оформление?

10.  Опишите порядок монтажа вентиляционных систем;

11.  Какие системы называют системами кондиционирования? Перечислите их разновидности.

Раздел 6. Система газоснабжения

Наружные и внутренние газовые сети. Наружные и внутренние газовые сети. Схемы газовых сетей. Арматура и сооружения на газовых сетях. Антикоррозионная защита

трубопроводов. Вводы газопроводов в здание.

Газовая аппаратура. Порядок монтажа системы газоснабжения здания. Размещение газового оборудования в здании.

Вопросы для самоконтроля

1.  Что такое газораспределительный пункт и его назначение?

2.  Опишите устройство наружных и внутренних газовых сетей;

3.  Каким образом устраивается ввод в системе газоснабжения?

4.  Какая арматура устраивается на газовой сети?

5.  Каким образом устраивается антикоррозионная защита газопроводов?

6.  Перечислите основные правила монтажа систем газоснабжения?

7.  Какие нагревательные приборы используются в системе газоснабжения, требования к их размещению?

Раздел 7. Система противопожарного водоснабжения

Устройство систем пожаротушения. Водяные установки для тушения пожара – разновидности, устройство и размещение.

Вопросы для самоконтроля

1.  Перечислите разновидности водяных систем пожаротушения;

2.  Пожарные краны – назначение, устройство, применение;

3.  Дренчерные установки пожаротушения – назначение, устройство, применение;

4.  Спринклерные установки пожаротушения – назначение, устройство, применение.

Раздел 8. Инженерное оборудование строительных площадок

Инженерная подготовка строительных площадок. Перечень подготовительных работ. Вертикальная планировка строительной площадки. Организация поверхностного стока.

Инженерное оборудование строительных площадок. Дороги – разновидности, нормы проектирования, дорожные одежды. Размещение складского хозяйства. Размещение временных зданий и сооружений. Организация водоснабжения, теплоснабжения, газоснабжения, снабжения сжатым воздухом строительной площадки. Трассировка инженерных сетей.

Практическая работа №6.

Вопросы для самоконтроля

1.  Какие подготовительные работы производят перед застройкой стройплощадки?

2.  Опишите устройство инженерных систем, размещаемых на стройплощадке;

3.  Перечислите основные правила трассировки и конструирования инженерных сетей на стройплощадке?

4.  Перечислите нормативные требования к размещению временных зданий и сооружений на стройплощадке.

Методические указания по выбору заданий к контрольной работе

Задание для контрольной работы состоит из четырёх вопросов: первый, второй и третий вопросы – теоретические, четвёртый вопрос - практический (задача).

Ø  Таблица выбора вариантов для теоретических вопросов

Выбор теоретических вопросов к контрольной работе определяется по фамилии, имени и отчеству студента, которые записываются в виде таблички, где номер буквы в ФИО определяет номер теоретического задания, а буква, по нижеприведённой таблице - номер вопроса, всего 3 теоретических вопроса в контрольной работе.

Номера заданий будут следующие: буква И первая в фамилии, значит задание в первом

столбце 8 строки ( 8 ), для буквы В второй столбец 3 строка ( 27 ) и т. д. В том числе, если

фамилии одинаковые, то отсчёт номеров вопросов у того из них, кто имеет больший

порядковый номер в журнале, произвести в обратном порядке.

Перечень вопросов для контрольной работы

1.  Основные элементы внутреннего водопровода и их назначение;

2.  Трассировка и конструирование системы горячего водоснабжения здания;

3.  Устройство водомерных узлов;

4.  Порядок монтажа сетей внутреннего горячего водоснабжения;

5.  Устройство внутреннего водопровода в зависимости от расположения и формы элементов водопроводной сети;

6.  Схемы ЦГВ (показать на примере);

7.  Материальное исполнение и область применения труб, используемых в системе водоснабжения;

8.  Основные элементы системы внутреннего горячего водоснабжения;

9.  Порядок монтажа системы внутреннего холодного водоснабжения;

10.  Оборудование для нагрева воды. Размещение оборудования в здании;

11.  Арматура и сооружения на наружной водопроводной сети;

12.  Порядок трассировки внутреннего водопровода (показать на примере);

13.  Основные элементы системы водоснабжения поселения;

14.  Условные обозначения основных элементов и трубопроводов инженерных систем;

15.  Устройство ввода в здание в системе внутреннего водоснабжения;

16.  Требуемый и гарантийный напор в системе водоснабжения;

17.  Способы прокладки внутренней водопроводной сети. Соединительные части на внутренней водопроводной сети.

18.  Глубина заложения водопроводных труб (показать на примере);

19.  Зоны санитарной охраны системы водоснабжения;

20.  Арматура, устанавливаемая на внутреннем водопроводе;

21.  Порядок проведения гидравлических испытаний наружной системы водоснабжения;

22.  Порядок приёмки наружных водопроводных сетей в эксплуатацию. Исполнительная документация;

23.  Порядок приёмки внутренних водопроводных сетей (холодных и горячих) в эксплуатацию. Исполнительная документация;

24.  Арматура и КИП, устанавливаемые в системе горячего водоснабжения здания;

25.  Устройство вытяжной части в системе водоотведения здания;

26.  Устройства для прочистки внутренней канализационной сети;

27.  Разновидности и устройство водостоков;

28.  Группы приёмников сточных вод. Требования, предъявляемые к приёмникам сточных вод;

29.  Материальное исполнение и область применения труб, используемых в системе водоотведения. Глубина заложения канализационных труб;

30.  Основные элементы системы водоотведения поселения (показать на примере);

31.  Зоны санитарной охраны системы водоотведения;

32.  Порядок монтажа внутренней канализационной сети;

33.  Трассировка и конструирование системы водоотведения здания;

34.  Способы прокладки внутренней канализационной сети;

35.  Основные элементы системы водоотведения здания;

36.  Приёмка внутренней канализационной сети в эксплуатацию. Исполнительная документация;

37.  Назначение и устройство элеватора в системе отопления;

38.  Способы прокладки наружных теплосетей;

39.  Основные элементы централизованной системы отопления;

40.  Устройство тепловых пунктов;

41.  Классификация системы отопления здания. Характеристики теплоносителей;

42.  Устройство системы отопления здания в зависимости от расположения и формы элементов теплосети (показать на примере);

43.  Трассировка и конструирование системы отопления здания;

44.  Способы передачи тепла. Сопротивление теплопередаче;

45.  Схемы присоединения теплосетей;

46.  Арматура и КИП системы отопления здания;

47.  Принцип дествия систем водяного и парового отопления;

48.  Порядок монтажа системы отопления здания;

49.  Конструкции, материальное исполнение и разновидности вытяжных каналов в системе вентиляции здания;

50.  Назначение и устройство дефлектора;

51.  Классификация системы вентиляции зданий (показать на примере);

52.  Устройство приточных и вытяжных систем вентиляции здания;

53.  Устройство вентиляционных камер;

54.  Порядок монтажа вентиляционных систем;

55.  Устройство и размещение водяных систем пожаротушения;

56.  Основные элементы системы газоснабжения;

57.  Устройство ввода в системе газоснабжения;

58.  Методы монтажа санитарно-технических систем;

59.  Основные элементы системы газоснабжения здания и их назначение;

60.  Устройство вводов газопроводов в здании;

61.  Устройство наружных газовых сетей. Сооружения на наружной газовой сети;

62.  Порядок монтажа системы газоснабжения здания;

63.  Организация поверхностного стока при вертикальной планировке территории;

64.  Опишите функционально-планировочную структуру поселений;

65.  Назначение и устройство санитарно-защитных зон;

66.  Перечислите основные требования к организации территории поселений;

67.  Опишите способы регулирования работы системы отопления;

68.  Перечислите подготовительные работы перед застройкой стройплощадки;

69.  Опишите порядок трассировки инженерных сетей на стройплощадке;

70.  Опишите устройство инженерных сетей на стройплощадке;

71.  Перечислите правила размещения временных зданий и сооружений на стройплощадке;

72.  Опишите порядок приёмки наружных тепловых сетей в эксплуатацию.

Ø  Методические указания по выбору практического задания (задачи) к контрольной работе

Вариант практического задания (задачи) для контрольной работы принять согласно порядковому номеру в учебном журнале.

Вариант 1

Рассчитать теплопотери через пол на грунте, утеплённый деревянными торцами (δ = 15 см,

λ = 0,17 Вт/м ∙ °С. Пол расположен в служебном помещении, имеющем внутренние габариты в плане 3 (высота) х 18 м. Расчётные температуры воздуха: внутреннего tв =20 ˚С и наружного

tн = - 10 ˚С.

Вариант 2

Определить температуру на внутренней поверхности наружной стены административного здания, расположенного в г. Калуге. Стена сложена из силикатного кирпича (толщина 2 кирпича) на лёгком растворе и изнутри покрыта известковой штукатуркой. Расчётные температуры воздуха: внутреннего tв =18 ˚С и наружного tн = - 18 ˚С.

Вариант 3

Выполнить трассировку сети внутреннего водопровода и вычертить аксонометрическую

схему, если:

-  назначение здания – жилое;

-  число квартир – 120;

-  схема водопроводной сети – с нижней разводкой;

-  перерыв в подаче воды – допускается;

-  этажность здания nэт = 3;

-  количество этажей hэт = 3 м;

-  фрагмент плана здания показан на рисунке 1.

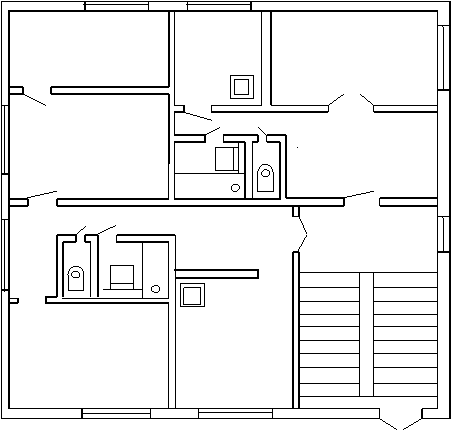

Рисунок 1 – Фрагмент плана здания.

Вариант 4

Сделайте вывод о теплозащитном качестве данной конструкции согласно теплотехническим требованиям по нормам проектирования, если:

наименование населённого пункта – Алма-Ата;

наименование здания – школа;

расчётная температура внутреннего воздуха – 20 ˚С;

наименование расчётного узла – перекрытие над верхним этажом:

расчётная схема ограждающей конструкции представлена на рисунке 2.

Рисунок 2 – Расчётная схема ограждающей конструкции.

Вариант 5

Определите ширину полосы зоны санитарной охраны водоводов, если:

-  диаметр водоводов 600 мм;

-  давление более 1 МПа;

-  число водоводов n=2;

-  грунты, в которых проложены водоводы – крупнообломочные породы, мокрые;

-  материал труб – сталь.

Вариант 6

Рассчитать теплопотери служебного помещения, ориентированного торцом на восток и расположенного над подвалом. Остекление двойное, ориентировано на запад. Одинарная дверь ориентирована на юг. Комната граничит с другими помещениями, для которых расчётная температура внутреннего воздуха tв=18 ˚С. Здание пятиэтажное в г. Туле, не защищённое от ветра.

Вариант 7

Рассчитать диаметр временного водопровода, который необходимо запроектировать на стройплощадке общей площадью → Fстр = 1400 м2 и подобрать типовой по ГОСТ, если:

-  число рабочих соответственно основного Nо и не основного Nв производства в наиболее многочисленной смене → Nо = 54 чел.; Nв = 10 чел;

-  расход воды на производственные нужды составляет:

а) разработка грунта экскаватором Q пр 1= 100 л/см;

б) приготовление бетонного раствора Q пр 2= 540 л/см;

-  расход воды на противопожарные нужды не учитывается, так как в случае пожара забор воды будет произведён из пожарных гидрантов, расположенных по периметру стройплощадки.

Вариант 8

Определите, потребуются ли установки для повышения давления, если:

1.  количество этажей в здании - 5;

2.  гарантийный напор в наружной сети – 25 метров;

3.  высота этажа – 3 метра;

4.  толщина перекрытия – 0,3 метра;

5.  диктующий прибор – умывальник;

6.  разность отметок пола первого этажа и оси подающего трубопровода (ввода) – 1,2 м;

  7. потери напора: в водомере – 0,2 метра, по длине – 0,24 метра;

  9. превышение отметки пола первого этажа над отметкой поверхности земли – 0,2 м.

Вариант 9

Сделайте вывод о теплозащитном качестве данной конструкции согласно теплотехническим требованиям по нормам проектирования, если:

наименование населённого пункта – Алма-Ата, расчётная схема представлена на рисунке 3;

наименование здания, расчётного узла – школа, наружная стена;

расчётная температура внутреннего воздуха – 20 ˚С;

Рисунок 3 – Расчётная схема.

Вариант 10

Выполнить трассировку сети внутреннего горячего водопровода и вычертить аксонометрическую схему, если:

-  назначение здания – жилое;

-  число квартир – 120;

-  горячее водоснабжение – централизованное, схема ЦГВ - открытая с циркуляцией;

-  схема водопроводной сети – с нижней разводкой;

-  перерыв в подаче воды – допускается;

-  этажность здания nэт = 3, количество этажей hэт = 3 м;

-  фрагмент плана здания показан на рисунке 4.

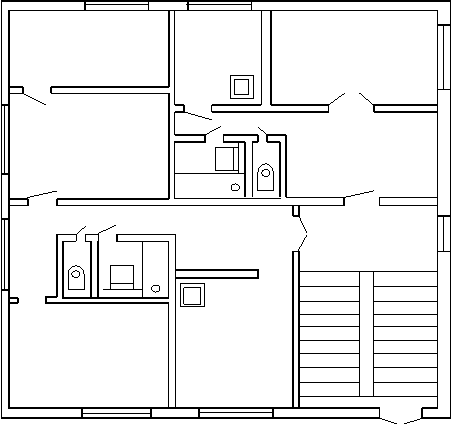

Рисунок 4 – Фрагмент плана здания.

Вариант 11

Нарисуйте схему гидравлического испытания на герметичность напорного водовода. Пройдёт ли данный водовод диаметром d = 700 мм гидравлическое испытание, если:

1.  длина испытываемого водовода l = 2 км;

2.  время начала испытания Tн = 11.40 ч.;

3.  время окончания испытания Tк = 12.00 ч;

4.  диаметр мерного бачка d = 0,8 м;

5.  начальный уровень воды в мерном бачке hн = 0,9 м;

6.  конечный уровень воды в мерном бачке hк = 0,6 м;

7.  материал труб – железобетон.

Вариант 12

Вычертите схему теплового элеваторного узла больницы, соединяющего теплосети и систему отопления больницы и определите коэффициент подмешивания, если:

-  вид используемого теплоносителя – вода;

-  температура воды в подающем теплопроводе наружной сети to = 80 ˚С;

-  температура воды в обратном теплопроводе системы отопления t2 = 48 ˚С;

-  температура воды в подающем теплопроводе системы отопления t1 = 65 ˚С;

-  подающий и обратный трубопроводы системы отопления оборудованы запорной и регулирующей арматурой.

Вариант 13

Рассчитать теплопотери жилой комнаты, ориентированной торцом на юг и расположенной над подвалом, не имеющим окон. Комната граничит с другими помещениями, для которых

внутренняя расчётная температура воздуха tв=18 ˚С. Здание трёхэтажное в г. Саратове, защищённое от ветра.

Вариант 14

Определите, потребуются ли установки для повышения давления, если:

1.  количество этажей в здании - 16;

2.  гарантийный напор в наружной сети – 54 метра;

3.  высота этажа – 3 метра;

4.  высота перекрытия – 0,3 метра;

5.  диктующий прибор – душевая сетка;

6.  разность отметок пола первого этажа и оси подающего трубопровода (ввода) – 0,7

метра;

7.  потери напора в водомере – 0,4 метра;

8.  потери напора по длине – 0,7 метра.

Вариант 15

Выполните трассировку и вычертите аксонометрическую схему системы внутреннего водоотведения, если:

1.  количество этажей в здании - 2;

2.  высота этажа – 3 метра;

3.  в здании допускается перерыв в подаче воды;

4.  тип кровли – неэксплуатируемая;

5.  фрагмент плана здания показан на рисунке 5.

Рисунок 5 – Фрагмент плана здания.

Вариант 16

Сделайте вывод о теплозащитном качестве данной конструкции согласно теплотехническим требованиям по нормам проектирования, если:

1.  наименование населённого пункта – Киров;

2.  наименование здания – поликлиника;

3.  расчётная температура внутреннего воздуха – 18 ˚С;

4.  наименование расчётного узла – наружная стена:

5. расчётная схема наружного ограждения представлена на рисунке 6.

1 2

Рисунок 6 – Расчётная схема.

Вариант 17

Определите, потребуются ли установки для повышения давления, если:

1.  количество этажей в здании - 9;

2.  гарантийный напор в наружной водопроводной сети – 31 метр;

3.  высота этажа – 3 метра;

4.  толщина перекрытия – 0,25 метра;

5.  диктующий прибор – раковина;

6.  превышение отметки пола первого этажа относительно поверхности земли – 0,4

метра;

7.  потери напора в водомере – 1,17 метра;

8.  потери напора по длине – 0,6 метра;

9.  здание находится в г. Новороссийске.

Вариант 18

Выполнить трассировку сети внутреннего водопровода и вычертить аксонометрическую

схему, если:

-  назначение здания – жилое;

-  число квартир – 280;

-  схема водопроводной сети – с верхней разводкой;

-  перерыв в подаче воды – допускается;

-  этажность здания nэт = 3;

-  количество этажей hэт = 3 м;

-  фрагмент плана здания показан на рисунке 7.

Рисунок 7 – Фрагмент плана здания.

Вариант 19

Определить температуру на внутренней поверхности наружной стены жилого здания, расположенного в г. Алма-Ате. Стена сложена из силикатного кирпича (толщина 1 кирпич) на лёгком растворе и изнутри покрыта цементно-песчаной штукатуркой. Расчётные температуры воздуха: внутреннего tв =20 ˚С и наружного tн = - 8 ˚С.

Вариант 20

Нарисуйте схему гидравлического испытания на герметичность напорного водовода. Пройдёт ли данный водовод диаметром d = 400 мм гидравлическое испытание, если:

1.  длина испытываемого участка l = 0,5 км;

2.  время начала испытания Tн = 14.00 ч.;

3.  время окончания испытания Tк = 14.25 ч;

4.  диаметр мерного бачка d = 0,6 м;

5.  начальный уровень воды в мерном бачке hн = 2,2 м;

6.  конечный уровень воды в мерном бачке hк = 2,0 м;

7.  материал труб – чугун.

Вариант 21

Определите ширину полосы зоны санитарной охраны водоводов, если:

-  диаметр водоводов 1200 мм;

-  давление более 1 МПа;

-  число водоводов n=3;

-  грунты, в которых проложены водоводы – суглинки, сухие;

-  материал труб – сталь.

Вариант 22

Определить температуру на внутренней поверхности наружной стены здания осветлителей водопроводной станции, расположенной в г. Караганде. Стена сложена из обыкновенного кирпича (толщина 1,5 кирпича) на лёгком растворе и изнутри покрыта известково-песчаной штукатуркой. Расчётные температуры воздуха: внутреннего tв =18 ˚С и наружного tн = - 10 ˚С.

Вариант 23

Выполнить трассировку сети внутреннего горячего водопровода и вычертить аксонометрическую схему, если:

-  назначение здания – жилое;

-  число квартир – 240;

-  горячее водоснабжение – централизованное;

-  схема ЦГВ - открытая с циркуляцией;

-  схема водопроводной сети – с нижней разводкой;

-  перерыв в подаче воды – допускается;

-  этажность здания nэт = 3;

-  количество этажей hэт = 3 м;

-  фрагмент плана здания показан на рисунке 8.

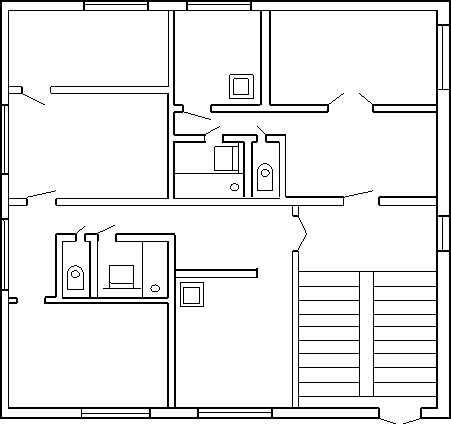

Рисунок 8 – Фрагмент плана здания.

Вариант 24

Определите, потребуются ли установки для повышения давления, если:

1.  количество этажей в здании - 3;

2.  гарантийный напор в наружной водопроводной сети – 10 метров;

3.  высота этажа – 3 метра;

4.  толщина перекрытия – 0,3 метра;

5.  диктующий прибор – душевая сетка;

6.  разность отметок пола первого этажа и оси подающего трубопровода (ввода) – 0,8

метра;

7.  потери напора в водомере – 0,38 метра;

8.  потери напора по длине – 0,4 метра.

Вариант 25

Рассчитать теплопотери через пол на грунте, утеплённый деревянными торцами (δ = 10 см,

λ = 0,21 Вт/м ∙ °С. Пол расположен в помещении насосной станции, имеющем внутренние габариты в плане 4,8 (глубина) х 12 м. Расчётные температуры воздуха:

внутреннего tв =18 ˚С

наружного tн = - 20 ˚С.

Вариант 26

Рассчитать диаметр временного водопровода, который необходимо запроектировать на стройплощадке общей площадью → Fстр = 1600 м2 и подобрать типовой по ГОСТ, если:

-  число рабочих соответственно основного Nо и не основного Nв производства в наиболее многочисленной смене → Nо = 86 чел.; Nв = 18 чел;

-  расход воды на производственные нужды составляет:

а) разработка грунта экскаватором Q пр 1= 180 л/см;

б) приготовление бетонного раствора Q пр 2= 620 л/см;

-  расход воды на противопожарные нужды не учитывается, так как в случае пожара забор воды будет произведён из пожарных гидрантов, расположенных по периметру стройплощадки.

Вариант 27

Выполните трассировку и вычертите аксонометрическую схему системы внутреннего водоотведения, если:

1.  количество этажей в здании - 2;

2.  высота этажа – 3 метра;

3.  в здании допускается перерыв в подаче воды;

4.  тип кровли – неэксплуатируемая;

5.  фрагмент плана здания показан на рисунке 9.

Рисунок 9 – Фрагмент плана здания.

Вариант 28

Нарисуйте схему гидравлического испытания на герметичность напорного водовода. Пройдёт ли данный водовод диаметром d = 1400 мм гидравлическое испытание, если:

1.  длина испытываемого участка l = 1,5 км;

2.  время начала испытания Tн = 9.40 ч.;

3.  время окончания испытания Tк = 10.30 ч;

4.  диаметр мерного бачка d = 1 м;

5.  начальный уровень воды в мерном бачке hн = 0,9 м;

6.  конечный уровень воды в мерном бачке hк = 0,75 м;

7.  материал труб – сталь.

Вариант 29

Выполнить трассировку сети внутреннего водопровода и вычертить аксонометрическую

схему, если:

-  назначение здания – жилое;

-  число квартир – 320;

-  схема водопроводной сети – с верхней разводкой;

-  перерыв в подаче воды – не допускается;

-  этажность здания nэт = 3;

-  количество этажей hэт = 3 м;

-  фрагмент плана здания показан на рисунке 10.

Рисунок 10 – Фрагмент плана здания.

Вариант 30

Сделайте вывод о теплозащитном качестве данной конструкции согласно теплотехническим требованиям по нормам проектирования, если:

1.  наименование населённого пункта – Архангельск;

2.  наименование здания – детское учреждение;

3.  расчётная температура внутреннего воздуха – 18 ˚С;

4.  наименование расчётного узла – наружная стена в 2,5 кирпича:

5. расчётная схема представлена на рисунке 11.

Рисунок 11 – Расчётная схема.

Вариант 31

Выполнить трассировку сети внутреннего горячего водопровода и вычертить аксонометрическую схему, если:

-  назначение здания – жилое;

-  число квартир – 360;

-  горячее водоснабжение – централизованное;

-  схема ЦГВ - открытая с циркуляцией;

-  схема водопроводной сети – с нижней разводкой;

-  перерыв в подаче воды – не допускается;

-  этажность здания nэт = 3;

-  количество этажей hэт = 3 м;

-  фрагмент плана здания показан на рисунке 12.

Рисунок 12 – Фрагмент плана здания.

Вариант 32

Определите ширину полосы зоны санитарной охраны водоводов, если:

-  диаметр водоводов 800 мм;

-  давление более 1 МПа;

-  число водоводов n=2;

-  грунты, в которых проложены водоводы – глина, сухие;

-  материал труб – железобетон.

Вариант 33

Определите, потребуются ли установки для повышения давления, если:

1) Количество этажей в здании - 2;

2)  Гарантийный напор в наружной сети – 7 метров;

3)  Высота этажа – 3 метра;

4)  Высота перекрытия – 0,3 метра;

5)  Диктующий прибор – умывальник;

6)  Разность отметок пола первого этажа и оси подающего трубопровода (ввода) – 0,9м;

7)  Потери напора в водомере – 0,29 метра;

8)  Потери напора по длине – 0,25 метра.

Вариант 34

Выполните трассировку и вычертите аксонометрическую схему системы внутреннего водоотведения, если:

1. количество этажей в здании - 3;

2. высота этажа – 3 метра;

3. в здании допускается перерыв в подаче воды;

4. тип кровли – эксплуатируемая;

  5. фрагмент плана здания показан на рисунке 13.

Рисунок 13 – Фрагмент плана здания.

Вариант 35

Сделайте вывод о теплозащитном качестве данной конструкции согласно теплотехническим требованиям по нормам проектирования, если:

1.  наименование населённого пункта – Тюмень;

2.  наименование здания – жилое;

3.  расчётная температура внутреннего воздуха – 20 ˚С;

4.  наименование расчётного узла – наружная стена сложена в три кирпича:

5. расчётная схема представлена на рисунке 14.

Рисунок 14 – Расчётная схема.

Вариант 36

Выполнить трассировку сети внутреннего водопровода и вычертить аксонометрическую

схему, если:

-  назначение здания – жилое;

-  число квартир – 420;

-  схема водопроводной сети – с нижней разводкой;

-  перерыв в подаче воды – допускается;

-  этажность здания nэт = 3;

-  количество этажей hэт = 3 м;

-  фрагмент плана здания показан на рисунке 15.

Рисунок 15 – Фрагмент плана здания.

Вариант 37

Рассчитать теплопотери через пол на грунте, утеплённый деревянными торцами (δ = 12 см,

λ = 0,31 Вт/м ∙ °С. Пол расположен в административном помещении, имеющем внутренние габариты в плане 3 (высота) х 24 м. Расчётные температуры воздуха: внутреннего tв =20 ˚С и наружного tн = - 18 ˚С.

Вариант 38

Рассчитать диаметр временного водопровода, который необходимо запроектировать на стройплощадке общей площадью → Fстр = 1820 м2 и подобрать типовой по ГОСТ, если:

-  число рабочих соответственно основного Nо и не основного Nв производства в наиболее многочисленной смене → Nо = 92 чел.; Nв = 24 чел;

-  расход воды на производственные нужды составляет:

а) разработка грунта экскаватором Q пр 1= 240 л/см;

б) приготовление бетонного раствора Q пр 2= 730 л/см;

-  расход воды на противопожарные нужды не учитывается, так как в случае пожара забор воды будет произведён из пожарных гидрантов, расположенных по периметру стройплощадки.

Вариант 39

Выполнить трассировку сети внутреннего горячего водопровода жилого здания с числом квартир nкв = 420 и вычертить аксонометрическую схему, если:

-  горячее водоснабжение – централизованное, схема ЦГВ - закрытая с циркуляцией;

-  схема водопроводной сети – с нижней разводкой, не допускается перерыв в подаче воды;

-  этажность здания nэт = 3, количество этажей hэт = 3 м;

-  фрагмент плана здания показан на рисунке 16.

Рисунок 16 – Фрагмент плана здания.

Вариант 40

Выполните трассировку и вычертите аксонометрическую схему системы внутреннего водоотведения, если:

1. количество этажей в здании - 4;

2. высота этажа – 3 метра;

3. в здании допускается перерыв в подаче воды;

4. тип кровли – неэксплуатируемая;

  5. фрагмент плана здания показан на рисунке 17.

Рисунок 17 – Фрагмент плана здания.

Примечание: теоретические вопросы к контрольной работе являются

экзаменационными.

Литература:

Основная

1.  СНиП 2.04.02-84. Водоснабжение. Наружные сети и сооружения/ Госстрой СССР. – М.: Стройиздат, 1985. – 136 с.

2.  СНиП 2.04.03-85. Канализация. Наружные сети и сооружения/ Госстрой СССР. – М.: ЦИТП Госстроя СССР, 1986. – 72 с.

3.  СНиП 2.04.01-85. Внутренний водопровод и канализация зданий/ Госстрой СССР. – М.: Стройиздат, 1985. – 55 с.

4.  ГОСТ 21.205-93. Условные обозначения элементов санитарно-технических систем.

5.  Орлов санитарно-технических, вентиляционных систем и оборудования. – М.: ИРПО; Изд. центр «Академия», 1999. – 352 с.

6.  , Малина -технические устройства зданий. – М.: Высшая школа, 1983. – 256 с., ил.

8. , Исаев -технические устройства и газоснабжение зданий. – М.:

Высшая школа, 1982. – 397 с.

Дополнительная

1.  Мельцер пособие по санитарной технике. Минск, «Вышейшая школа», 1977. – 256 с. с ил.

2.  и др. Внутренние системы водоснабжения и водоотведения. Проектирование:

Справочник. – Киев: Будивельник,1982. – 256 с.
