ДЛЯ ОПРЕДЕЛЕНИЯ РАСХОДОВ ВОДЫ

И ДИАМЕТРОВ ОТВЕРСТИЙ В ДИАФРАГМАХ

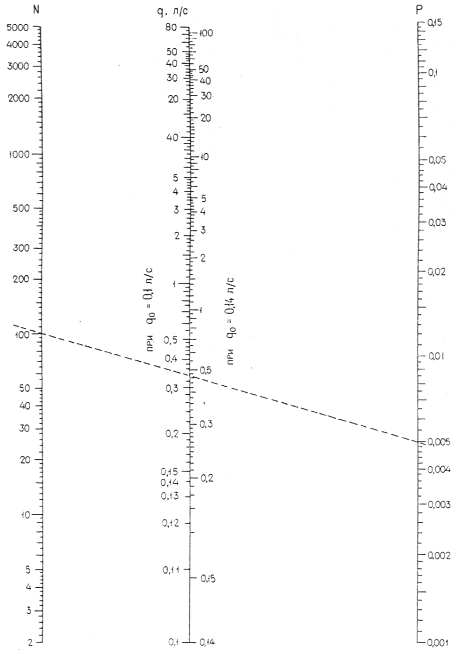

Черт. 1. Номограмма для определения секундных расходов

воды q при q(0)=0,1 и 0,14 л/с и Р<=0,15

Черт. 2. Номограмма для определения секундных расходов

воды q при q(0)=0,2 и 0,3 л/с и Р<=0,15

Черт. 3. Номограмма для определения секундных и часовых расходов воды q

при q(0)<=0,3 л/с, N<=200 и Р > 0,1

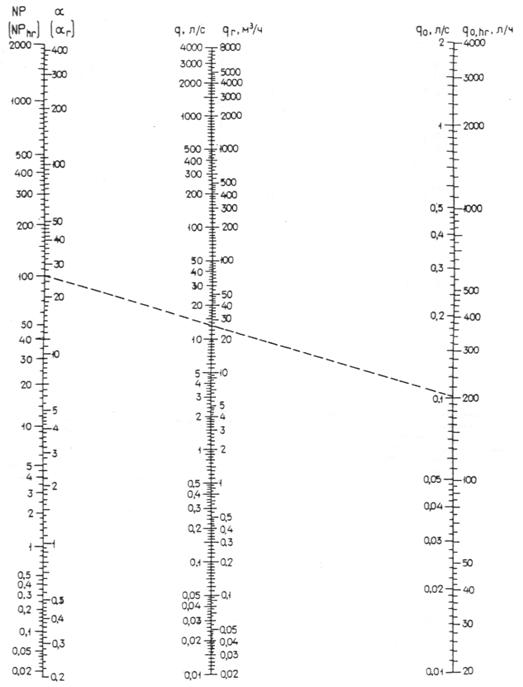

Черт. 4. Номограмма для определения секундных и часовых расходов воды

в зависимости от NP (NPhr) при различных значениях q(0), л/с, и q(0,hr), л/ч

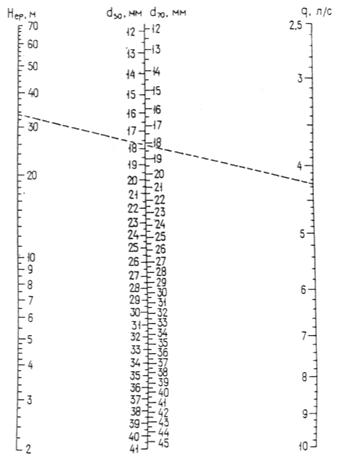

Черт. 5. Номограмма для определения диаметров отверстий диафрагм,

устанавливаемых между соединительными головками и пожарными кранами

d(50) - диаметр отверстия диафрагмы, устанавливаемой у пожарного крана диаметром 50 мм;

d(70) - то же, диаметром 70 мм

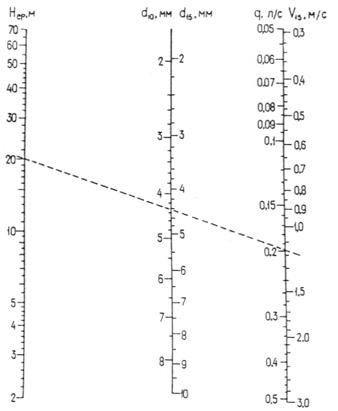

Черт. 6. Номограмма для определения диаметров отверстий диафрагм,

устанавливаемых у смесителей водоразборной арматуры санитарных приборов

d(10) (d(15)) - диаметр отверстия диафрагмы, мм, устанавливаемой

в соединительных патрубках (подводках) смесительной

водоразборной арматуры с условным проходом d = 10 и 15 мм;

V(15) - скорость движения воды, м/с, в подводке d = 15 мм

ПРИЛОЖЕНИЕ 5

Обязательное

ЗНАЧЕНИЯ КОЭФФИЦИЕНТА Kcir ДЛЯ СИСТЕМ

ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ

#G0

1,2

0,57

1,7

0,36

1,3

0,48

1,8

0,33

1,4

0,43

1,9

0,25

1,5

0,40

2,0

0,12

1,6

0,38

2,1 и более

0,00

ПРИЛОЖЕНИЕ 6

Рекомендуемое

НОМОГРАММА

ДЛЯ ГИДРАВЛИЧЕСКОГО РАСЧЕТА СТАЛЬНЫХ ТРУБ

С УЧЕТОМ ЗАРАСТАНИЯ В ПРОЦЕССЕ ЭКСПЛУАТАЦИИ

ДЛЯ СИСТЕМ ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ

ПРИЛОЖЕНИЕ 7

Рекомендуемое

РЕГУЛИРУЮЩИЙ ОБЪЕМ РЕЗЕРВУАРА (АККУМУЛЯТОРА ТЕПЛОТЫ),

% РАСХОДА ВОДЫ (ТЕПЛОТЫ) ЗА ПЕРИОД ЕЕ ПОТРЕБЛЕНИЯ,

ПРИ ЗАДАННЫХ НЕРАВНОМЕРНОСТЯХ ПОДАЧИ И ПОТРЕБЛЕНИЯ

#G0Значения

, %, при коэффициентах часовой неравномерности

1,2

1,4

1,6

1,8

2

2,5

3

4

5

6

1,0

6,7

12,3

17,1

21,2

25,0

32,6

38,5

47,2

53,5

58,2

1,1

2,0

7,2

12

16,6

20,8

28,6

34,6

43,8

50,4

55,2

1,2

-

3,3

7,9

12,3

16,0

24,1

30,6

40,3

47,2

52,5

1,3

-

1,2

4,6

8,6

12,4

21,2

27,0

37,2

44,2

49,8

1,4

-

-

2,2

5,8

9,4

17,2

24,0

34,2

41,4

47,2

1,5

-

-

-

3,1

6,3

14,0

20,7

31,1

38,8

44,7

1,6

-

-

-

1,2

4,6

11,4

18,2

28,8

36,6

43,2

1,7

-

-

-

-

2,4

9,0

15,8

26,2

34,0

40,4

1,8

-

-

-

-

0,8

6,8

13,0

24,0

31,8

38,2

1,9

-

-

-

-

-

4,8

10,8

21,4

29,6

36,0

2,0

-

-

-

-

-

3,4

8,9

19,1

27,2

33,8

2,2

-

-

-

-

-

0,6

5,6

15,2

23,6

30,2

2,4

-

-

-

-

-

-

3,1

11,8

19,8

26,5

2,6

-

-

-

-

-

-

1,2

9,0

16,8

23,2

2,8

-

-

-

-

-

-

0,6

6,4

13,8

20,2

3,0

-

-

-

-

-

-

-

4,4

11,2

17,6

3,5

-

-

-

-

-

-

-

0,4

6,0

12,0

4,0

-

-

-

-

-

-

-

-

2,6

7,4
