- комплект ключей для коверов.
5.3. В присутствии представителей приемочной комиссии, проводятся для каждого трубопровода:
- измерение сопротивления сигнального контура проводников;
- измерение сопротивления изоляции сигнальной линии и контура;
- измерение рефлектограмм сигнального контура или сигнальной линии;
- проверка работоспособности контрольных приборов (локаторов, детекторов), передаваемых в эксплуатацию для данного проекта.
Все данные измерений и исходная информация заносятся в акт работоспособности системы контроля.
5.4. Нормативное значение сопротивления изоляции (Rиз.) считается равным 1 МОм на 300 метров сигнальных проводников трубопровода. Для трубопроводов с длиной сигнальных проводников отличающейся от указанной, нормативное значение сопротивления изоляции изменяется обратно пропорционально длине фактической (измеряемой) сигнальной линии проводников и рассчитывается по формуле Rиз.=300/Lсигн..
5.5. Нормативное значение сопротивления проводников (Rпр.) рассчитывается по формуле: Rпр.=ρ*Lсигн.,, где Lсигн – длина измеряемой сигнальной линии, а ρ – электрическое сопротивление проволоки (ρ =0,010÷0,017 Ом для 1 метра провода сечением 1,5мм2 при t = −15÷150ºС).
5.6. В случае если фактическое значение сопротивления изоляции (Rиз.) ниже нормативного, то система ОДК считается неработоспособной и требуется устранение причин, приведших к этому. После устранения дефектов производится повторная проверка работоспособности.
5.7. В случае если фактические значения сопротивления проводников (Rпр.) превышают нормативные (на 1÷2 порядка), то система ОДК считается неработоспособной и требуется устранение причин, приведших к этому. После устранения дефектов производится повторная проверка работоспособности.
5.8. В случае, когда при приемке системы ОДК сопротивление изоляции ниже требуемого, но значительно выше порога срабатывания детектора (как минимум более 30 кОм) и надежное определение места увлажнения изоляции невозможно, данная теплосеть передается в эксплуатацию с обязательством строительной организации и организации, выполнявшей монтаж и наладку СОДК, проводить периодический мониторинг СОДК до выявления места неисправности и его устранения.
5.9. В исключительных случаях, если фактическое значение сопротивления изоляции (Rиз.) ниже нормативного (см. п.5.4), но недостаточно низкое, чтобы точно определить место намокания изоляции, допускается приемка теплотрассы с увеличением гарантийного срока эксплуатации.
5.10. Для получения достоверных данных о работоспособности системы контроля необходимо удостовериться в надежности подключения желто-зеленой жилы «заземление» кабеля к стальной трубе. Для проверки необходимо выполнить следующие действия: провести измерение сопротивления заземления Rзем. между поводами «заземление» для всех трубопроводов и грунтом.
5.11. Измеренное сопротивление заземления не должно превышать 100 Ом. При превышении указанного сопротивления система контроля считается неработоспособной до устранения выявленной неисправности.
5.12. Во время приемки представители приемочной комиссии должны проверить:
- наличие четкой и соответствующей исполнительной схеме СОДК маркировки на соединительных кабелях, терминалах и коверах;
- наличие всех приборов, оборудования и элементов системы ОДК, указанных в проекте;
- соответствие измеренной длины сигнальной линии каждого трубопровода с длиной трубопровода по исполнительной документации;
- соответствие исполнительной схемы СОДК с фактически построенной теплотрассой.
Все обнаруженные недостатки и отклонения от проекта указываются в акте работоспособности системы контроля.
5.13. После устранения всех замечаний производится повторная сдача в эксплуатацию.
6. Эксплуатация и ремонт СОДК
6.1. Контроль состояния трубопроводов должна осуществлять организация эксплуатирующая трубопровод, либо привлеченная независимая коммерческая организация.
6.2. Для оперативного выявления неисправностей систем ОДК необходимо обеспечить регулярный контроль состояния системы (не реже 2 раз в месяц) с помощью детектора.
6.3. При контроле трубопровода с помощью многоуровневых детекторов (или тестеров изоляции) в случае снижения уровней детектора необходимо повысить частоту обследования объекта.
6.4. Частое обследование вести до тех пор, пока либо не появится сигнал о дефекте либо падение сопротивления не прекратится и сопротивление будет стабильным или повысится через 3 месяца частого обследования.
6.5. В случае получения сигнала на центральный диспетчерский пульт о неисправности (обрыв или увлажнение) на участке трубопровода, оборудованном стационарным детектором, необходим выезд группы контроля на участок.
6.6. При срабатывании системы ОДК (обрыв или увлажнение) необходимо проверить наличие и правильность подключения заглушек/замыкателей и перемычек терминалов во всех точках контроля, после чего провести повторные измерения.
6.7. При подтверждении сигнала о неисправности теплотрассы, находящейся на гарантийном обслуживании строительной организации (организации, осуществляющей монтаж, наладку и сдачу системы ОДК), эксплуатирующая организация уведомляет о характере неисправности строительную организацию, которая организует работу по определению места неисправности и ремонту.
6.8. При подтверждении сигнала о неисправности теплотрассы, сошедшей с гарантийного обслуживания, эксплуатирующая организация обращается в специализированную организацию, которая производит работу по определению места неисправности и ремонту.
6.9. Устранение неисправностей, связанных с дефектами трубопроводов, их монтажа, изоляции стыковых соединений и монтажа системы ОДК проводится организацией, которая несет соответствующие гарантийные обязательства.
6.10. Устранение неисправностей, связанных с повреждениями, нанесенными сторонними организациями (лицами), должно производится за счет виновной стороны. Ремонтные работы на теплотрассе, находящейся на гарантии, выполняется организацией, несущей гарантийные обязательства. Проведение ремонта на гарантийной теплосети силами организаций не несущих гарантийные обязательства служит основанием для снятия гарантийных обязательств. Послегарантийный ремонт может проводиться другой организацией, имеющей разрешение на выполнение соответствующих работ.
6.11. Проведение врезки в теплосеть, находящуюся на гарантийном обслуживании, без вызова представителя гарантийной организации, служит основанием для снятия гарантийных обязательств.
6.12. По завершении ремонта комиссия в составе строительной и эксплуатирующей организации должна составить акт, в котором указывается перечень произведенных работ, а также данные по параметрам системы ОДК на обоих трубопроводах теплотрассы.
6.13. Состояние системы ОДК в результате ремонта может считаться работоспособным, если фактическое значение сопротивления проводников (Rпр.) находится в соответствии с п. 5.5., а фактическое значение сопротивления изоляции (Rиз.) находится в соответствии с п. 5.4.
6.14. При врезках новых теплосетей в теплотрассу с ППУ-изоляцией, находящуюся на гарантии, перед изоляцией места врезки необходимо провести совместные измерения состояния системы ОДК существующей теплосети представителями эксплуатирующей организации, организации, несущей гарантийные обязательства и организации, строящей новую теплосеть.
6.15. Для раннего обнаружения мест намокания изоляции рекомендуется снятие рефлектограмм сигнальных проводников и сравнение их с эталонными (измеренными при приемке).
6.16. Для совершенствования технологии и повышения надежности эксплуатации теплосетей с ППУ-изоляцией рекомендуется тщательная регистрация всех случаев повреждений трубопроводов и их причин, а также их анализ.
7. Приложение №1
Таблица №1 «Типы терминалов»
ТИП терминала | Назначение терминала | Условное обозначение на схеме СОДК в проекте | Функции терминала | |
Концевой | Тип 1 | Концевой терминал на два трубопровода без выхода на детектор | | Закольцовка двухтрубной СОДК |
Тип 2 | Концевой терминал на четыре трубопровода без выхода на детектор | | Закольцовка четырехтрубной СОДК | |
Тип 3 | Концевой терминал на два трубопровода с выходом на переносной детектор | | Подключение переносного детектора и закольцовка | |
Тип 3 | Концевой терминал на два трубопровода с выходом на стационарный детектор (детектор с разъемами) |
| Подключение стационарного двухканального детектора через разъемы | |
Тип 4 | Концевой терминал на четыре трубопровода с выходом на переносной детектор | | Подключение переносного детектора и закольцовка | |
Тип 4 | Концевой терминал на четыре трубопровода с выходом на переносной детектор |
| Подключение стационарного четырехканального детектора через разъемы | |
Тип 2 | Концевой терминал на два трубопровода с выходом на стационарный детектор (детектор без разъемов) | | Подключение стационарного двухканального детектора через провода | |
Тип 8 | Концевой терминал с выходом на стационарный детектор на четыре трубопровода | | Подключение стационарного четырехканального детектора через провода | |
Промежуточный | Тип 5 | Промежуточный терминал на два трубопровода без выхода на детектор для соединения СОДК |
| Соединение СОДК в промежуточной точке |
Тип 5 | Промежуточный терминал на два трубопровода без выхода на детектор для разъединения СОДК |
| Разъединение СОДК в промежуточной точке | |
Тип 6 | Промежуточный терминал на два трубопровода с выходом на детектор для соединения СОДК |
| Соединение СОДК в промежуточной точке и подключение детектора | |
Тип 6 | Промежуточный терминал на два трубопровода с выходом на детектор для разъединения СОДК |
| Разъединение СОДК в промежуточной точке и подключение детектора | |
Проходной/объединяющий | Тип 2 | Проходной терминал на четыре трубопровода без выхода на переносной детектор |
| Объединение двух двухтрубных СОДК и наращивание кабеля |
Тип 4 | Проходной терминал на четыре трубопровода с выходом на переносной детектор | | Объединение двух двухтрубных СОДК и наращивание кабеля и подключение переносного детектора | |
Тип 7 | Проходной терминал на шесть трубопроводов без выхода на переносной детектор | | Объединение трех двухтрубных СОДК | |
Тип 8 | Проходной терминал на восемь трубопроводов без выхода на переносной детектор | | Объединение четырех двухтрубных СОДК / Объединение двух четырехтрубных СОДК и наращивание кабеля | |
Тип 9 | Проходной терминал на шесть трубопроводов с выходом на переносной детектор | | Объединение трех двухтрубных СОДК | |
Тип 10 | Проходной терминал на восемь трубопроводов с выходом на переносной детектор | | Объединение четырех двухтрубных СОДК / Объединение двух четырехтрубных СОДК и наращивание кабеля |
8. Приложение

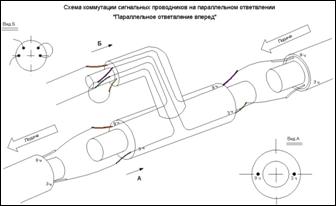

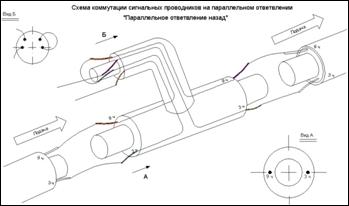

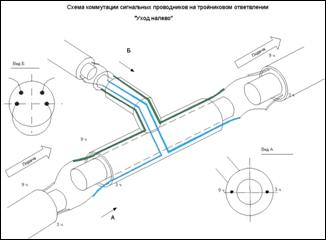

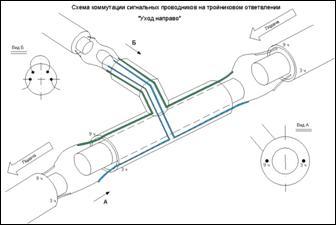

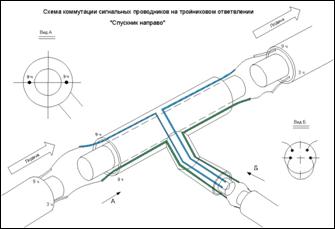

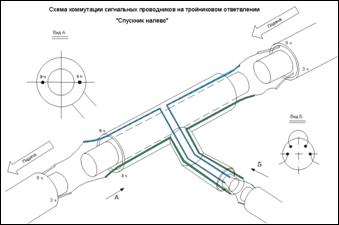

Трубопровод с двумя проводниками | |
|
|
|
|
|
|

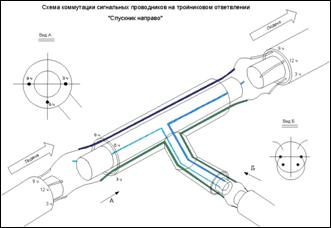

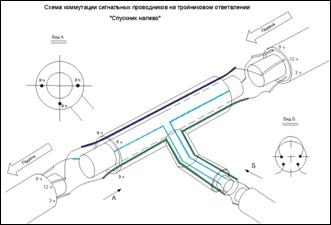

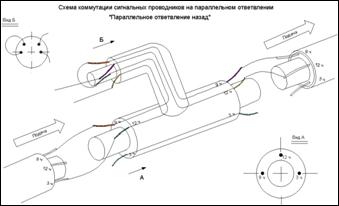

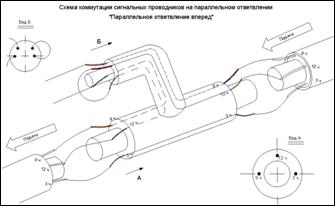

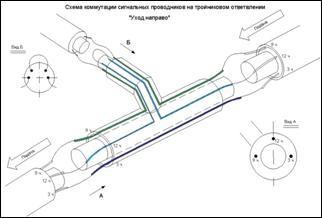

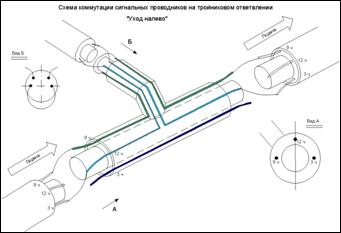

Трубопровод с тремя проводниками | |
|
|
|
|
|
|
9. Приложение
Таблица №2 «Маркировка трехжильного кабеля NYM 3х1,5»
Цвет жил кабеля | Назначение проводника |
синий | основной провод |
коричневый* | транзитный провод |
желто-зеленый** | контакт на стальной трубопровод ("заземление") |
*- вместо жилы коричневого цвета возможно применение кабеля с жилой черного цвета.
**- вместо жилы желто-зеленого цвета возможно применение кабеля с белой жилой.
Таблица №3 «Маркировка пятижильного кабеля NYM 5х1,5»
Цвет жил кабеля | Назначение проводника | Направление проводника |
синий | основной | по направлению теплоносителя к потребителю |
коричневый | транзитный | по направлению теплоносителя к потребителю |
желто-зеленый | контакт на стальной трубопровод ("заземление") | |
черный | основной | против направления теплоносителя |
черно-белый* | транзитный | против направления теплоносителя |
*- вместо жилы черно-белого цвета возможно применение кабеля с белой жилой либо со второй жилой черного цвета.
|
