ВЕДОМСТВЕННЫЕ СТРОИТЕЛЬНЫЕ НОРМЫ

ПРОЕКТИРОВАНИЕ И УСТРОЙСТВО СВАЙНЫХ ФУНДАМЕНТОВ И ШПУНТОВЫХ ОГРАЖДЕНИЙ
В УСЛОВИЯХ РЕКОНСТРУКЦИИ
ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ
И ГОРОДСКОЙ ЗАСТРОЙКИ

Инструкция не распространяется на проектирование и устройство свайных фундаментов и шпунтовых ограждений на просадочных и вечномерзлых грунтах, на подрабатываемых территориях, в карстоопасных районах, на оползневых склонах и искусственно промораживаемых массивах.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Свайные фундаменты и шпунтовые ограждения вблизи сооружений и подземных коммуникаций следует проектировать и строить в соответствии с требованиями действующих строительных норм и правил проектирования, производства и приемки работ по устройству оснований и фундаментов с учетом указаний настоящей инструкции.

1.2. Свайные фундаменты и шпунтовые ограждения из погружаемых в грунт элементов вблизи сооружений и подземных коммуникаций следует проектировать на основе:

имеющихся данных и результатов инженерно-геологических и гидрогеологических изысканий, выполненных на момент нового строительства;

данных, полученных в результате обследования (приложение 1), и характеризующих конструктивные особенности и состояние существующих сооружений и подземных коммуникаций, а также стабилизацию деформаций грунтов оснований сооружений за период их эксплуатации по результатам наблюдений или расчету;

данных о параметрах колебаний грунта, сооружений и подземных коммуникаций, вызываемых забивкой или вибропогружением свай и шпунта;

технико-экономического сравнения возможных вариантов проектных решений (с оценкой по приведенным затратам и учетом сроков строительства).

1.3. Параметры колебаний при погружении свай и шпунта молотами и вибропогружателями прогнозируют, руководствуясь указаниями рекомендуемого приложения 2, и уточняют по результатам виброизмерений при погружении указанных в проекте пробных свай, предназначенных для определения несущей способности, и шпунтин в соответствии с требованиями раздела 4 настоящей инструкции.

1.4. Динамические воздействия при погружении свай и шпунта должны удовлетворять следующим требованиям:

а) для сооружений и подземных коммуникаций должна быть обеспечена их нормальная эксплуатация;

б) параметры колебаний должны быть допустимыми для чувствительных к колебаниям машин, оборудования и приборов;

в) параметры колебаний не должны превышать допустимых значений по санитарным нормам.

1.5. Допускается проектировать свайные фундаменты и шпунтовые ограждения без учета по п. 1.4 а динамических воздействий вблизи сооружений и подземных коммуникаций, которые испытывали большие динамические воздействия чем ожидаемые от погружения ближайших к ним свай и шпунта, а деформации их оснований стабилизировались.

2. ОСОБЕННОСТИ ПРОЕКТИРОВАНИЯ СВАЙНЫХ ФУНДАМЕНТОВ И ШПУНТОВЫХ ОГРАЖДЕНИЙ ИЗ ПОГРУЖАЕМЫХ ЭЛЕМЕНТОВ ВБЛИЗИ СООРУЖЕНИЙ

2.1. При разработке проекта свайных фундаментов и шпунтовых ограждений из погружаемых элементов молотами или вибрационным оборудованием вблизи сооружений необходимо определить наименьшее расстояние и от погружаемых элементов до сооружений. Если расстояние r будет меньше, чем приведенное в табл. 1, необходимо собрать исходные данные в соответствии с указаниями раздела 4 и, исходя из требований п. 1.4, определить допустимые расстояния [r] в соответствии с пп. 2.3-2.5, 2.13 и 2.15.

2.2. Забивка и вибропогружение свай и шпунта с учетом требований п. 1.4 а допускается без дополнительного расчета, если расстояния от них до сооружений не менее указанных в табл. 1.

Таблица 1

2.3. Если в проекте расстояния r от ближайших забиваемых молотами свай и шпунта предусматриваются меньшими чем по табл. 1, допустимые расстояния [r], на которых забивка не вызовет развития деформаций оснований сооружений (sa = 0), определяют из условия

aф £ [a]I, (1)

где aф - ускорение вертикальных колебаний фундамента на расстоянии r до погружаемой сваи или шпунта, определяемое в соответствии с указаниями рекомендуемого приложения 2, м/с2;

[a]I - допустимое ускорение вертикальных колебаний фундамента, при котором не происходят дополнительные деформации оснований, принимаемое по табл. 2, м/с2;

sa - дополнительные деформации основания существующего фундамента от динамических воздействий с ускорением aф > [a]I.

2.4. Допустимые расстояния [r] при забивке свай и шпунта, удовлетворяющие требованию п. 2.3, определяют из графика на чертеже по показателю l и коэффициенту затухания колебаний грунта с расстоянием d, принимаемому по табл. 1 рекомендуемого приложения 2. Показатель l отделяется по формуле

l = [a]I/Кaо,

где К - коэффициент передачи колебаний грунты фундаменту сооружения, принимаемый для расчетов по табл. 3 рекомендуемого приложения 2;

aо - ускорение колебаний грунта на расстоянии 0,5 м от сваи, определяемое по чертежу и формуле (2) приложения 2.

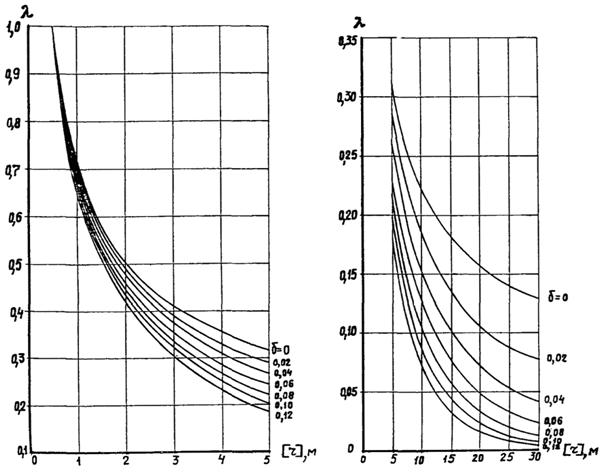

Зависимость допустимого расстояния [r] от показателя l

2.5. Допустимые расстояния [r] при вибропогружении свай-оболочек, свай и шпунта, удовлетворяющие требованию п. 2.3, определяют из графика на чертеже по показателю l и коэффициенту d. Показатель при вибропогружении определяется по формулам:

для шпунта l = [a]I/0,5ao;

для свай l = [a]I/0,8ao;

для свай-оболочек l = [a]I/ao.

Таблица 2

2.6. Если в проекте расстояния r от погружаемых свай до зданий и сооружений предусматриваются меньшими, чем по пп. 2.4 и 2.5, необходимо на стадии проектирования провести измерения параметров колебаний при погружении пробных свай в соответствии с пп. 4.6 и 4.7 и проверить допустимость ожидаемых деформаций оснований фундаментов существующих сооружений, исходя из требования:

sa + so £ [s], (2)

где so - дополнительные деформации основания, вызванные влиянием нагружения фундаментов нового сооружения, определяемые расчетом по СНиП 2.02.01-83;

[s] - предельные допустимые деформации оснований фундаментов, принимаемые по табл. 4.

Примечание. Проверка условия (2) может быть произведена без учета so для сооружений 1 категории по состоянию (табл. 5) и грунтов их оснований I группы (см. табл. 3), а также независимо от группы грунтов оснований, если в месте примыкания к существующему сооружению проектируемые фундаменты приняты из свай-стоек или из висячих свай при расчетной нагрузке на сваю не более 0,75 от несущей способности по грунту при нагрузке на острие не менее 50 %.

Таблица 3

Таблица 4

Устанавливается на основании результатов обследования с оценкой по табл. 5.

Таблица 5

2.7. Ожидаемые деформации sa по п. 2.6 следует определять по формуле
