Рис. 7. Расход наружного воздуха Gк. нз кг/ч, в нижнюю зону лестничной клетки 2-го типа при Рш1, равном 1 — 190 Па; 2—110 Па; 3 — 30 Па; 4 — предельный расход воздуха при 7 этажах в зоне; 5 — то же, при 11 этажах в зоне с внутренним переходом между зонами; Nz — число этажей

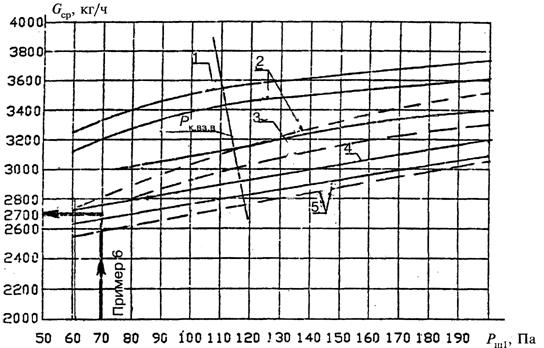

Рис. 8. Средний расход наружного воздуха, кг/ч, для верхней зоны здания из 5 или 13 этажей с внутренним переходом в нижнюю зону в зависимости от давления воздуха в лифтовой шахте на 1-м этаже Рш1, и давления в верхней зоне на верхнем этаже Рк. вз. в равном для кривой 1 — 220, 2 — 180, 3 — 150, 4 — 90 и 5 — 60 Па
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ ПРОТИВОПОЖАРНЫХ ДЫМОВЫХ КЛАПАНОВ
№ п. п. | Параметр | КДМ-2 | КПК-1 | КПВС-1 | КПД-4 | КПУ-1М |
1 | Предел огнестойкости, мин, не менее | 60 | 90 | 60 | 60 | 60 |
2 | Приведенное сопротивление дымогазопроницанию при температуре 20 °С в закрытом положении клапана, кг-1 · м-1, не менее | 8000/Fкл | ||||
3 | Инерционность срабатывания, с, не более | 2 | 30 | 60 | 2 | 20 |
4 | Номинальное напряжение переменного тока частотой 50 Гц, В | 220 | ||||
5 | Потребляемая мощность, Вт | 100 | 15 | 25 | 19 | 8 |
6 | Масса клапана в зависимости от типоразмерного ряда, кг | |||||
не менее не более | 13 17 | 4 100 | 4 80 | ¾ 10 | 6 72 |
Эксплуатация указанных клапанов должна осуществляться в закрытых помещениях, кроме помещений категорий А и Б по пожаровзрывоопасности.
Все вышеуказанные дымовые клапаны прошли испытания во ВНИИПО МВД России, на основании которых выданы сертификаты соответствия и пожарной безопасности, а также лицензии на право использования знака соответствия пожарной безопасности.
ЛИТЕРАТУРА
1. СНиП 2.04.05-91* Строительные нормы и правила. Отопление, вентиляция и кондиционирование воздуха. – М.: Госстрой СССР, 1982. – 64с.
2. МДС 41-1.99 Методические документы в строительстве. Рекомендации по противодымной защите при пожаре.- М.:1999. –72с.
3. Отопление, вентиляция и кондиционирование воздуха: Жилые здания со встроенно-пристроенными помещениями общественного назначения и стоянками автомобилей. Коттеджи: Справочное пособие. – М.: Пантори, 2003.-308с.
Исходные данные к заданию расчетно-графической работы
№ варианта | Район строительства | Температура наружного воздуха в теплый период года, tн, ºС | Высота дверей, м | Высота этажа, м | Ширина дверей, м | Коэффициент сопротивления входа в дымовой клапан | |
90º | 45º | ||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
1 | Архангельск | 24,5 | 2 | 2,7 | 1,0 | 2,2 | |
2 | Брянск | 27,3 | 2,2 | 2,8 | 0,9 | 1,32 | |
3 | Волгоград | 33 | 2,5 | 2,9 | 0,8 | 2,2 | |
4 | Краснодар | 30,8 | 2,5 | 3,0 | 1,0 | 1,32 | |
5 | Санкт-Петербург | 24,8 | 2,4 | 3,2 | 0,9 | 2,2 | |
6 | Москва | 28,5 | 2 | 2,7 | 0,8 | 1,32 | |
7 | Омск | 27,7 | 2,2 | 2,8 | 1,0 | 2,2 | |
8 | Ростов-на-Дону | 31,9 | 2,4 | 2,9 | 0,9 | 1,32 | |
9 | Тамбов | 28,9 | 2,5 | 3,0 | 0,8 | 2,2 | |
0 | Ярославль | 25,8 | 2,5 | 3,2 | 1,0 | 1,32 |
Климчук
Темплан 2004 г., поз. 63а
____________________________________________________
Подписано в печать 20.05.04. Формат 60х84/16
Бумага писчая, Ризограф. Уч.-изд. л. 2,0
Тираж 100 экз. Заказ
Редакционно-издательский центр
Ростовского государственного строительного университета
Ростов-на-Дону, 22, Социалистическая, 162
|
