Методические указания по курсовому проектированию на тему: «Пожарная безопасность в строительстве» (для всех форм обучения специальности 330400 «Пожарная безопасность») (стр. 3 )

.

2.6.2. В том случае, когда лестничная клетка разделена на две зоны с внутренним переходом между зонами, расчет подпора в лестничную клетку и лифтовую шахту рекомендуется выполнять нижеследующим методом. Давление в лифтовой шахте на первом этаже определяется по формуле:

, (38)

При числе этажей в нижней зоне лестничной клетки более 10 разность давлений DРк. ш не должна превышать предельные значения, указанные в табл.4.

Таблица 5

Коэффициенты для определения давления Рш, Па, при планировке В

Общий расход воздуха, поступающий в лестничную клетку и лифтовую шахту нижней зоны здания, определяется по формуле (28).

Средний расход Gср на каждом этаже со второго по верхний для нижней зоны здания определяется по табл. 6.

Таблица 6

Средний расход воздуха на каждый этаж нижней зоны здания со второго по верхний Gср, кг/ч, при планировке В

Расход воздуха для подачи в нижнюю зону лестничной клетки Gкнз кг/ч, определяется по рис. 7. Для подачи в лифтовую шахту Gк, нз кг/ч, — по формуле:

(40)

Давление воздуха в верхней части нижней зоны лестничной клетки («уровень рассечки») определяется по формуле:

(41)

Давление воздуха в верхней части верхней зоны лестничной клетки определяют по формуле:

. (42)

По давлению Рк. вз. в и давлению в лифтовой шахте Рш1, рассчитанному по формуле (38), определяют расход воздуха для верхней зоны лестничной клетки, кг/ч, по формуле

. (43)

По рис. 8 определяют средний расход воздуха Gср. вз, кг/ч, на каждый этаж верхней зоны здания.

Расход воздуха для верхней зоны лифтовой шахты определяют по формуле

. (44)

Общий расход воздуха, подаваемый в лифтовые шахты, определяют по формуле

. (45)

Общий расход воздуха, подаваемого в лестничную клетку, определяют по формуле

. (46)

Полное давление вентилятора, Па, определяют по формулам:

а) для шахт лифтов

; (47)

б) для верхней зоны лестничной клетки

; (48)

в) для нижней зоны лестничной клетки

, (49)

Расчет приточной противодымной вентиляции лестнично-лифтового узла Г аналогичен расчету узла В.

2.7. Противодымная защита тамбур-шлюзов.

2.7.1. Приточный воздух подается в тамбур-шлюзы при входе в незадымляемую лестничную клетку 3-го типа.

2.7.2. Расход наружного воздуха в тамбур-шлюз лестничной клетки 3-го типа на этаже пожара следует определять из расчета подачи 4700 м3/ч или 5640 кг/ч на 1 м2 площади открытой створки двери тамбур-шлюза.

2.7.3. Расход наружного воздуха, кг/ч, в тамбур-шлюзы закрытыми дверями остальных этажей следует рассчитывать по формуле

, (50)

2.7.4. Следует рассчитать расход воздуха через неплотности закрытых клапанов на всех этажах здания, кроме этажа пожара, по формуле (5) при среднем избыточном давлении в подающем воздуховоде и через неплотности воздуховодов по табл. 2. Если расход воздуха через неплотности закрытых клапанов меньше требуемого для тамбур-шлюзов по формуле (50), то его следует обеспечить неполным закрытием клапанов или другими способами при наладке системы.

Подачу наружного воздуха во время пожара в тамбур-шлюзы перед лестничными клетками 3-го типа рекомендуется предусматривать от специального вентилятора, нагнетающего воздух в вертикальную шахту с установленными на каждом этаже автоматическими клапанами, открываемыми по сигналу дымового датчика, размещенного в коридоре. В качестве приточного клапана рекомендуется использовать дымовой клапан.

Производительность приточной системы, м3/ч, лестничной клетки 3-го типа определяется как сумма расхода воздуха, подаваемого в тамбур-шлюз на этаже пожара, расхода воздуха в остальные тамбур-шлюзы с закрытыми клапанами по формуле (50) и утечки воздуха через неплотности воздуховодов.

2.7.5. Приток наружного воздуха в тамбур-шлюз перед лестницей в подвальном помещении категории В следует рассчитывать при одной открытой двери из тамбур-шлюза в подвальный этаж при расходе воздуха 4700 м3/ч на 1 м2 площади двери.

2.7.6. Расход наружного воздуха в тамбур-шлюз перед лифтовой шахтой в подвальных этажах следует рассчитывать при закрытых дверях по формуле (50).

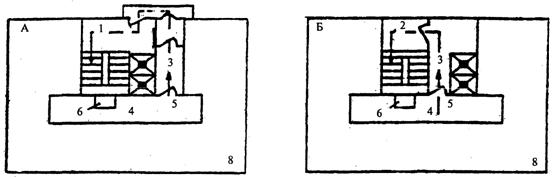

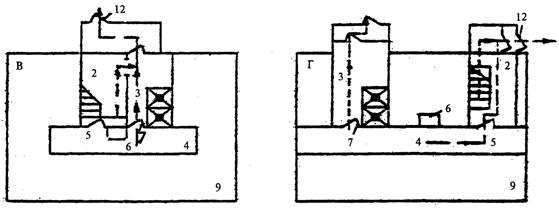

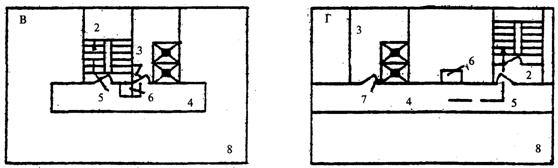

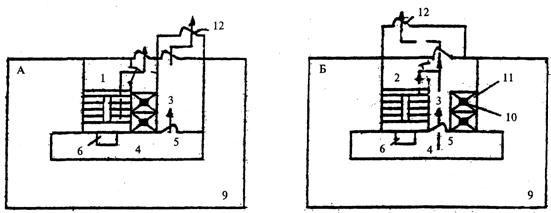

Рис. 1. Планировки А, Б, В и Г лестнично-лифтовых узлов

1 — лестница в незадымляемой лестничной клетке 1-го типа с переходом через наружную зону; 2 — лестница в незадымляемой лестничной клетке 2-го типа; 3 — лифтовой холл;

4 — коридор; 5 — принимаемая в расчет открытая дверь на этаже пожара; 6 — шахта дымоудаления; 7 — дверь, закрытая при пожаре; 8 — типовой этаж; 9 — первый этаж;

10 — лифтовая шахта; 11 — лифт; 12 — дверь для выхода из здания

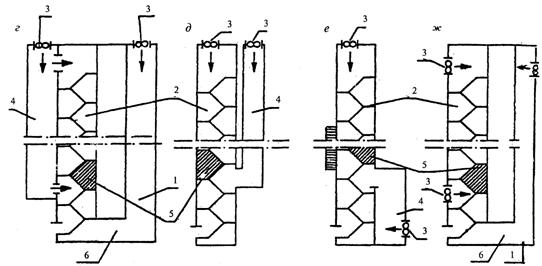

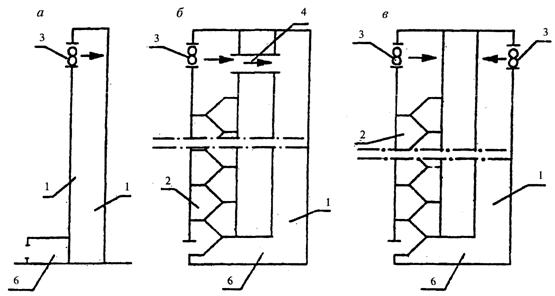

Рис. 2. Принципиальные схемы подачи наружного воздуха в

незадымляемые лестничные клетки 2-го типа и лифтовые шахты

а — в лифтовую шахту при незадымляемой лестничной клетке 1-го типа;

б — в незадымляемую лестничную клетку 2-го типа, с пропуском части воздуха в лифтовую шахту;

в — в незадымляемую лестничную клетку и лифтовую шахту отдельными системами;

г, д, е, ж — в незадымляемые лестничные клетки 2-го типа с рассечками;

1 — лифтовая шахта; 2 — лестничная клетка; 3 — вентилятор; 4 — вентиляционный канал; 5 — рассечка; 6 — вестибюль

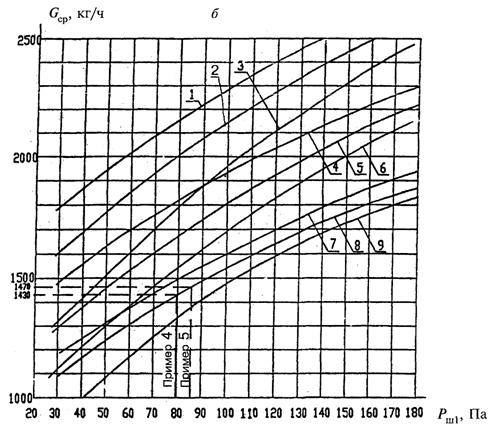

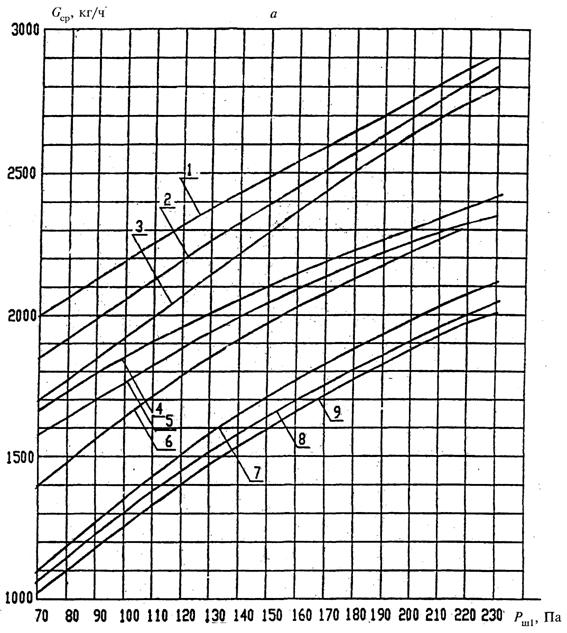

Рис. 3. Средний расход воздуха Gср , кг/ч, на каждый этаж со 2-го по верхний в зависимости от давления воздуха в лифтовой шахте на 1-м этаже Рш1, Па, числа дверей на этаже и температуры наружного воздуха в холодный период года (параметры Б) для 1—14-этажного (а), для 15—20-этажного (б) и 21—27-этажного (в) здания
