3. Доза во всех случаях увеличивается по сравнению с дозами хлорного железа на%.

4. При обезвоживании осадка на камерных фильтр-прессах доза извести принимается во всех случаях на 30% более.

6.374. Смешение реагентов с осадком следует предусматривать в смесителях.

Применение центробежных насосов для перекачки скоагулированного осадка не допускается.

6.375. Надлежит предусматривать промывку фильтровальной ткани вакуум-фильтров и фильтр-прессов производственной водой, а также периодическую регенерацию ее 8 - 10%-м раствором ингибированной соляной кислоты.

6.376. Количество ингибированной соляной кислоты надлежит определять исходя из годовой потребности кислоты 20%-й концентрации на 1 м2 фильтрующей поверхности: 20 л - для вакуум-фильтра со сходящим полотном и 50 л - для фильтров других типов.

6.377. Склад хлорного или сернокислого окисного железа и соляной кислоты надлежит рассчитывать из условия хранения ихсуточного запаса, извести - 15-суточного.

Число резервуаров кислоты и раствора хлорного железа следует принимать не менее двух.

В случае доставки реагентов железнодорожными цистернами вместимость резервуара должна быть не менее вместимости цистерны.

6.378. Производительность вакуум-фильтров, фильтр-прессов и влажность кека при обезвоживании осадков городских сточных вод следует принимать по табл. 62.

Таблица 62

────────────────────────┬───────────────────┬─────────────────────

Характеристика обрабаты-│Производительность,│ Влажность кека, %

ваемого осадка │кг сухого вещества ├──────────┬──────────

│осадка на 1 м2 по - │при ваку - │при

│верхности фильтра в│ум-филь - │фильтр-

│1 ч │тровании │прессова-

├─────────┬─────────┤ │нии

│вакуум - │фильтр - │ │

│фильтров │прессов │ │

────────────────────────┼─────────┼─────────┼──────────┼──────────

Сброженный осадок из ││││

первичных отстойников │ │ │ │

────────────────────────┼─────────┼─────────┼──────────┼──────────

Сброженная в мезофиль - ││││

ных условиях смесь │ │ │ │

осадка из первичных │ │ │ │

отстойников и активно - │ │ │ │

го ила, аэробно стабили-│ │ │ │

зированный активный ил │ │ │ │

────────────────────────┼─────────┼─────────┼──────────┼──────────

Сброженная в термофиль- ││ ││

ных условиях смесь │ │ │ │

осадка из первичных │ │ │ │

отстойников и активного │ │ │ │

ила │ │ │ │

────────────────────────┼─────────┼─────────┼──────────┼──────────

Сырой осадок из первич- ││││

ных отстойников │ │ │ │

────────────────────────┼─────────┼─────────┼──────────┼──────────

Смесь сырого осадка из ││ ││

первичных отстойников и │ │ │ │

уплотненного активного │ │ │ │

ила │ │ │ │

────────────────────────┼─────────┼─────────┼──────────┼──────────

Уплотненный активный ил │ │ 2 - 7 ││

станций аэрации населен-│ │ │ │

ных пунктов │ │ │ │

Примечание. Для вакуум-фильтрования сырых осадков надлежит

предусматривать барабанные вакуум-фильтры со сходящим полотном.

──────────────────────────────────────────────────────────────────

Производительность вакуум-фильтров и фильтр-прессов при обезвоживании осадков производственных сточных вод необходимо принимать по опытным данным.

6.379. Величину вакуума при вакуум-фильтровании следует принимать в пределахкПа (мм рт. ст.), давление сжатого воздуха на отдуве осадка -кПа (0,2 - 0,3 кгс/см2). Производительность вакуум-насосов надлежит определять из условия расхода воздуха 0,5 м3/мин на 1 м2 площади фильтра, а расход сжатого воздуха - 0,1 м3/мин на 1 м2 площади фильтра.

При фильтр-прессовании подачу скоагулированного осадка надлежит предусматривать под давлением не менее 0,6 МПа (6 кгс/см2); расход сжатого воздуха на просушку осадка следует принимать 0,2 м3/мин на 1 м2 фильтровальной поверхности, давление сжатого воздуха - не менее 0,6 МПа (6 кгс/см2); расход промывной воды - 4 л/мин на 1 м2 фильтровальной поверхности; давление промывной воды - не менее 0,3 МПа (3 кгс/см2).

6.380. Допускается применение для обезвоживания осадков непрерывно действующих осадительных горизонтальных центрифуг со шнековой выгрузкой осадка. Производительность центрифуг по исходному осадку , м3/ч, следует определять по формуле

, (114)

где , - соответственно длина и диаметр ротора, м.

При работе с флокулянтами производительность центрифуг необходимо принимать в 2 раза меньшей. Эффективность задержания сухого вещества при этом увеличивается до%.

Эффективность задержания сухого вещества и влажность кека следует принимать по табл. 63.

Таблица 63

──────────────────────────────────────┬─────────────┬─────────────

Характеристика обрабатываемого осадка│Эффективность│Влажность ке-

│ задержания │ка, %

│ сухого │

│ вещества, % │

──────────────────────────────────────┼─────────────┼─────────────

Сырой или сброженный осадок из первич-││

ных отстойников │ │

│ │

Анаэробно сброженная смесь осадка из ││

первичных отстойников и активного ила │ │

│ │

Аэробно стабилизированная смесь осад - ││

ка из первичных отстойников и актив - │ │

ного ила │ │

│ │

Сырой активный ил при зольности, %: │ │

2││

3││

4││

Примечание. Центрифугирование активного ила целесообразно

применять для удаления его избыточного количества.

──────────────────────────────────────────────────────────────────

6.381. Перед подачей осадка на центрифуги необходимо предусматривать удаление из него песка, а перед центрифугами с диаметром ротора менее 0,5 м - установку решеток-дробилок.

6.382. При подаче фугата после центрифуг на очистные сооружения надлежит учитывать увеличение нагрузки на них по в зависимости от эффективности задержания сухого вещества из расчета 1 мг на 1 мг остаточного сухого вещества в фугате.

6.383. Для предотвращения увеличения нагрузки на очистные сооружения надлежит предусматривать дополнительную обработку фугата:

аэробную стабилизацию в смеси с осадком первичных отстойников и избыточным активным илом с последующим гравитационным уплотнением в течение 3 - 5 ч.;

иловые площадки для фугата, полученного после центрифугирования сброженных осадков, при этом нагрузку на площадки на искусственном основании с дренажем следует принимать по табл. 64 с коэффициентом 2;

возврат в аэротенки фугата после центрифугирования неуплотненного активного ила.

Таблица 64

───────────┬──────────────────────────────────────────────────────

Характерис-│ Иловые площадки

тика осад- ├─────────┬─────────┬─────────┬────────────┬───────────

ка │на естес-│на естес-│на искус-│каскадные с │площадки-

│твенном │твенном │ственном │отстаиванием│уплотнители

│основании│основании│асфальто-│и поверхнос-│

│ │с дрена - │бетонном │тным удале - │

│ │жем │основании│нием иловой │

│ │ │с дрена - │воды на ес - │

│ │ │жем │тественном │

│ │ │ │основании │

───────────┼─────────┼─────────┼─────────┼────────────┼───────────

Сброженная │ 1,2 │ 1,5 │ 2,0 │ 1,5 │ 1,5

в мезофиль-│ │ │ │ │

ных услови-│ │ │ │ │

ях смесь │ │ │ │ │

осадка из │ │ │ │ │

первичных │ │ │ │ │

отстойников│ │ │ │ │

и активного│ │ │ │ │

ила │ │ │ │ │

│ │ │ │ │

То же, в │ 0,8 │ 1,0 │ 1,5 │ 1,0 │ 1,0

термофиль- │ │ │ │ │

ных услови-│ │ │ │ │

ях │ │ │ │ │

│ │ │ │ │

Сброженный │ 2,0 │ 2,3 │ 2,5 │ 2,0 │ 2,3

осадок из │ │ │ │ │

первичных │ │ │ │ │

отстойников│ │ │ │ │

и осадок из│ │ │ │ │

двухъярус- │ │ │ │ │

ных отстой-│ │ │ │ │

ников │ │ │ │ │

│ │ │ │ │

Аэробно │ 1,2 │ 1,5 │ 2,0 │ 1,5 │ 1,5

стабилизи- │ │ │ │ │

рованная │ │ │ │ │

смесь │ │ │ │ │

активного │ │ │ │ │

ила и осад-│ │ │ │ │

ка из пер- │ │ │ │ │

вичных от- │ │ │ │ │

стойников │ │ │ │ │

или стаби - │ │ │ │ │

лизирован- │ │ │ │ │

ный актив- │ │ │ │ │

ный ил │ │ │ │ │

Примечание. Нагрузку на иловые площадки в других

климатических условиях следует определять с учетом климатического

коэффициента, приведенного на черт. 3.

──────────────────────────────────────────────────────────────────

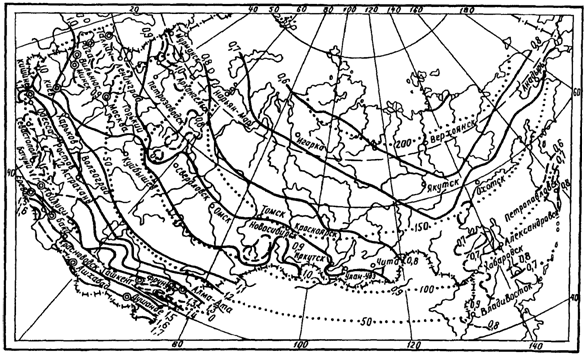

Черт. 3. Климатические коэффициенты для определения величины

нагрузки на иловые площадки (сплошные и пунктирные линии)

и продолжительности периода намораживания

на иловых площадках, дни (точечные линии)

6.384. Доза высокомолекулярных флокулянтов катионного типа кг/т сухого вещества осадка. Большую дозу флокулянтов надлежит принимать при центрифугировании активного ила, меньшую - для сырого осадка.

Влажность обезвоженного активного ила следует принимать%, сырого осадка -%.

Фугат следует возвращать на очистные сооружения без дополнительной обработки. Объем очистных сооружений при этом не увеличивается.

Применение флокулянтов рекомендуется при использовании центрифуг с отношением длины ротора к диаметру 2,5 - 4.

6.385. Количество резервного оборудования надлежит принимать:

вакуум-фильтров и фильтр-прессов при количестве рабочих единиц до трех - 1, от четырех до десяти - 2;

центрифуг при количестве рабочих единиц до двух - 1, трех и более - 2.

6.386. При проектировании механического обезвоживания осадка необходимо предусматривать аварийные иловые площадки на 20% годового количества осадка.

Иловые площадки

6.387. Иловые площадки допускается проектировать на естественном основании с дренажем и без дренажа, на искусственном асфальтобетонном основании с дренажем, каскадные с отстаиванием и поверхностным удалением иловой воды, площадки-уплотнители.

6.388. Нагрузку осадка на иловые площадки, м3/м2 в год, в районах со среднегодовой температурой воздуха 3 - 6 °С и среднегодовым количеством атмосферных осадков до 500 мм надлежит принимать по табл. 64.

6.389. На иловых площадках должны предусматриваться дороги со съездами на карты для автотранспорта и средств механизации с целью обеспечения механизированной уборки, погрузки и транспортирования подсушенного осадка.

Для уборки и вывоза подсушенного осадка следует предусматривать механизмы, используемые на земляных работах.

6.390. Иловые площадки на естественном основании допускается проектировать при условии залегания грунтовых вод на глубине не менее 1,5 м от поверхности карт и только в тех случаях, когда допускается фильтрация иловых вод в грунт.

При меньшей глубине залегания грунтовых вод следует предусматривать понижение их уровня или применять иловые площадки на искусственном асфальтобетонном основании с дренажем.

6.391. При проектировании иловых площадок надлежит принимать: рабочую глубину карт - 0,7 - 1 м; высоту оградительных валиков - на 0,3 м выше рабочего уровня; ширину валиков поверху - не менее 0,7 м, при использовании механизмов для ремонта земляных валиков 1,8 - 2 м; уклон дна разводящих труб или лотков - по расчету, но не менее 0,01; число карт - не менее четырех.

6.392. При проектировании иловых площадок с отстаиванием и поверхностным отводом иловой воды надлежит принимать:

число каскадов ; число карт в каждом каскаде ;

полезную площадь одной карты - от 0,25 до 2 га; ширину карт -м (при уклонах местности 0,,08),м (при уклонах 0,01 - 0,04),м (при уклонах 0,01 и менее); длину карт при уклонах свыше 0,0м, при уклонах 0,01 и менее - м, отношение ширины к длине 1:2 - 1:2,5; высоту оградительных валиков и насыпей для дорог - до 2,5 м; рабочую глубину карт - на 0,3 м менее высоты оградительных валиков; напуски осадка: при 4 картах в каскаде - на 2 первые карты, при 7 - 8 картах в каскаде - на 3 - 4 первые карты; перепуски иловой воды между картами - в шахматном порядке; количество иловой воды -% количества обезвоживаемого осадка.

6.393. Допускается предусматривать иловые площадки-уплотнители рабочей глубиной до 2 м в виде прямоугольных карт-резервуаров с водонепроницаемыми днищами и стенами. Для выпуска иловой воды, выделяющейся при отстаивании осадка, вдоль продольных стен надлежит предусматривать отверстия, перекрываемые шиберами.

6.394. При проектировании площадок-уплотнителей следует принимать:

ширину карт м;

расстояние между выпусками иловой воды - не более 18 м;

устройство пандусов для возможности механизированной уборки высушенного осадка.

6.395. Площадь иловых площадок следует проверять на намораживание. Для намораживания осадка допускается использование 80% площади иловых площадок (остальные 20% площади предназначаются для использования во время весеннего таяния намороженного осадка).

Продолжительность периода намораживания следует принимать равной числу дней со среднесуточной температурой воздуха ниже минус 10 °С (см. черт. 3).

Количество намороженного осадка допускается принимать равным 75% поданного на иловые площадки за период намораживания.

Высоту намораживаемого слоя осадка надлежит принимать на 0,1 м менее высоты валика. Дно разводящих лотков или труб должно быть выше горизонта намораживания.

6.396. Искусственное дренирующее основание иловых площадок должно составлять не менее 10% площади карты. Конструкцию и размещение дренажных устройств и размеры площадок следует принимать с учетом механизированной уборки осадка.

6.397. Твердое покрытие иловых площадок необходимо устраивать из двух слоев асфальта толщиной по 0,,025 м и по щебеночно-песчаной подготовке толщиной 0,1 м, асфальтобетонное или бетонное - в зависимости от типа механизмов, применяемых для уборки осадка.

6.398. Подачу иловой воды с иловых площадок следует предусматривать на очистные сооружения, при этом сооружения рассчитываются с учетом дополнительных загрязняющих веществ и количества иловой воды. Дополнительные количества загрязняющих веществ от иловой воды надлежит принимать: при сушке сброженных осадков - по взвешенным веществам 1мг/л, по - мг/л (большие значения для площадок-уплотнителей, меньшие - для других типов иловых площадок), для аэробно стабилизированных осадков - по п. 6.367.

6.399. Иловые площадки при обосновании допускается устраивать на намывном (насыпном) грунте.

6.400. При размещении иловых площадок вне территории станций очистки для обслуживающего персонала следует предусматривать служебное и бытовые помещения, а также кладовую согласно п. 5.26 и телефонную связь.

Сооружения для обеззараживания, компостирования,

термической сушки и сжигания осадка

6.401. Осадок надлежит подвергать обеззараживанию в жидком виде или после подсушки на иловых площадках, или после механического обезвоживания.

6.402. Обеззараживание и дегельминтизацию сырых, мезофильно сброженных и аэробно стабилизированных осадков следует осуществлять путем их прогревания до 60 °С с выдерживанием не менее 20 мин при расчетной температуре.

Для обеззараживания обезвоженных осадков допускается применять биотермическую обработку (компостирование) в полевых условиях.

6.403. Компостирование осадков следует осуществлять в смеси с наполнителями (твердыми бытовыми отходами, торфом, опилками, листвой, соломой, молотой корой) или готовым компостом. Соотношение компонентов смеси обезвоженных осадков сточных вод и твердых бытовых отходов составляет 1:2 по массе, а с другими указанными наполнителями - 1:1 по объему с получением смеси влажностью не более 60%.

6.404. Процесс компостирования следует осуществлять на обвалованных асфальтобетонных или бетонных площадках с использованием средств механизации в штабелях высотой от 2,5 до 3 м при естественной и до 5 м при принудительной аэрации.

6.405. При проектировании аэрируемых штабелей необходимо предусматривать:

укладку в основании каждого штабеля перфорированных труб диаметрами мм с размерами отверстий мм;

подачу воздуха (расход воздухам3/ч на 1 т органического вещества осадка).

6.406. Длительность процесса компостирования надлежит принимать в зависимости от способа аэрации, состава осадка, вида наполнителя, климатических условий и на основании опыта эксплуатации в аналогичных условиях или по данным научно-исследовательских организаций.

В процессе компостирования необходимо предусматривать перемешивание смеси.

6.407. Необходимость термической сушки осадка должна определяться условиями дальнейшей утилизации и транспортирования.

6.408. Для термической сушки осадков следует применять сушилки различных типов.

6.409. Подбор сушилок следует производить исходя из производительности по испаряемой влаге с учетом паспортных данных оборудования.

6.410. Перед подачей на сушку необходимо осуществлять максимально возможное обезвоживание осадков с целью снижения энергоемкости процесса.

6.411. Влажность высушенного осадка следует принимать в пределах%.

6.412. При обосновании допускается сжигание осадка, не подлежащего дальнейшей утилизации, в печах различных типов.

КонсультантПлюс: примечание.

СН 245-71 утратили силу в связи с изданием Постановления Госстроя СССР от 01.01.2001 N 39. Постановлением Главного государственного санитарного врача РФ от 01.01.2001 N 88 с 25 июня 2003 года введены в действие СП 2.2.1.1312-03 "Гигиенические требования к проектированию вновь строящихся и реконструируемых промышленных предприятий".

6.413. Отводимые от установок для сушки и сжигания осадка газы перед выбросом в атмосферу должны отвечать требованиям СН 245-71.

Сооружения для хранения и складирования осадка

6.414. Для хранения механически обезвоженного осадка надлежит предусматривать открытые площадки с твердым покрытием. Высоту слоя осадка на площадках следует принимать 1,5 - 3 м.

Для хранения термически высушенного осадка с учетом климатических условий следует применять аналогичные площадки, при обосновании - закрытые склады.

Хранение механически обезвоженного, термически высушенного осадка следует предусматривать в объеме 3 - 4-месячного производства.

Следует предусматривать механизацию погрузочно-разгрузочных работ.

6.415. Для неутилизируемых осадков должны быть предусмотрены сооружения, обеспечивающие их складирование в условиях, предотвращающих загрязнение окружающей среды. Места складирования должны быть согласованы с органами Госнадзора.

7. ЭЛЕКТРООБОРУДОВАНИЕ, ТЕХНОЛОГИЧЕСКИЙ КОНТРОЛЬ,

АВТОМАТИЗАЦИЯ И СИСТЕМЫ ОПЕРАТИВНОГО УПРАВЛЕНИЯ

ОБЩИЕ УКАЗАНИЯ

7.1. Категории надежности электроснабжения электроприемников сооружений систем канализации следует определять по Правилам устройства электроустановок (ПУЭ) Минэнерго СССР.

Категория надежности электроснабжения насосных и воздуходувных станций должна соответствовать их надежности действия и приниматься по п. 5.1.

7.2. Выбор напряжения электродвигателей следует производить в зависимости от их мощности, принятой схемы электропитания и с учетом перспективы развития проектируемого объекта.

Выбор исполнения электродвигателей должен зависеть от окружающей среды.

При выборе электродвигателей, как правило, следует учитывать возможную комплектацию.

Компенсация реактивной мощности должна выполняться в соответствии с требованиями "Руководящих указаний по компенсации реактивной мощности" Минэнерго СССР.

7.3. Распределительные устройства, трансформаторные подстанции и щиты управления для сооружений с нормальной средой следует размещать во встраиваемых или пристраиваемых к сооружению помещениях и учитывать возможность их расширения и увеличения мощности.

При сооружении подстанции глубокого ввода напряжением 110 или 35 кВ для питания очистных сооружений распределительное устройство подстанции на кВ рекомендуется совмещать с распределительным устройством очистных сооружений.

В насосных станциях допускается установка закрытых щитов в машинном зале на полу или балконе при условии принятия мер, исключающих попадание на них воды и затопление при аварии.

7.4. Классификацию взрывоопасных зон помещений и смежных с взрывоопасной зоной других помещений, а также категории и группы взрывоопасной смеси следует принимать в соответствии с ПУЭ-76, ГОСТ 12.1.011-78 и СН 463-74.

7.5. Электродвигатели, пусковые устройства и приборы на сооружениях для обработки и перекачки сточных вод, содержащих легковоспламеняющиеся, взрывоопасные вещества, следует принимать в соответствии с ПУЭ-76 и ГОСТ 12.2.020-76.

Предусматривать установку двигателей внутреннего сгорания в этих насосных станциях запрещается.

7.6. В системах технологического контроля необходимо предусматривать:

средства и приборы постоянного контроля;

средства периодического контроля, например, для наладки и проверки работы сооружений.

7.7. Технологический контроль качественных параметров сточных вод допускается осуществлять путем непрерывного инструментального контроля с помощью промышленных приборов и анализаторов или лабораторными методами.

7.8. В конструкциях сооружений следует предусматривать узлы, закладные детали, проемы, камеры и прочие устройства для установки средств электрооборудования и автоматизации, на соединительных линиях - защиту от засорения (разделительные мембраны, продувку или промывку соединительных линий и др.).

7.9. Объем автоматизации и степень оснащения сооружений средствами технологического контроля необходимо устанавливать в зависимости от условий эксплуатации, обосновывать технико-экономическими расчетами с учетом социальных факторов.

Автоматизацию следует выполнять по заданным технологическим параметрам или в отдельных случаях по временной программе.

В первую очередь автоматизации подлежат насосные установки.

7.10. Для обеспечения централизованного управления и контроля работы сооружений следует предусматривать диспетчерское управление системой канализации, использующее в необходимых случаях средства телемеханики.

7.11. Для крупных систем канализации в тех случаях, когда на объектах, которым они подведомственны, функционируют автоматизированные системы управления технологическими процессами (АСУТП), следует предусматривать подсистемы, обеспечивающие сбор, обработку и передачу необходимой информации, а также решение отдельных задач по управлению.

7.12. Диспетчерское управление должно предусматриваться, как правило, одноступенчатое с одним диспетчерским пунктом. Для наиболее крупных канализационных систем со сложными сооружениями и большими расстояниями между ними допускается двухступенчатое управление с центральным и местным диспетчерскими пунктами.

7.13. Связь между диспетчерским пунктом и контролируемыми объектами, а также помещениями дежурного персонала и мастерскими следует осуществлять посредством прямой диспетчерской связи.

Следует, как правило, предусматривать прямую диспетчерскую связь между диспетчерским пунктом канализации и диспетчерским пунктом энергохозяйства промышленного предприятия, а в случае его отсутствия - с центральным диспетчерским пунктом промышленного предприятия.

7.14. С контролируемых сооружений на диспетчерский пункт должны передаваться только те сигналы и измерения, без которых не могут быть обеспечены оперативное управление и контроль работы сооружений, скорейшая ликвидация и локализация аварий.

7.15. На диспетчерский пункт очистных сооружений следует передавать следующие измерения и сигнализацию.

Измерения:

расхода сточных вод, поступающих на очистные сооружения, или расхода очищенных сточных вод;

рН сточных вод (при необходимости);

концентрации растворенного кислорода в сточных водах (при необходимости);

температуры сточных вод;

общего расхода воздуха, подаваемого на аэротенки;

расхода активного ила, подаваемого на аэротенки;

расхода избыточного активного ила;

расхода сырого осадка, подаваемого на сооружения по его обработке.

Сигнализация:

аварийного отключения оборудования;

нарушения технологического процесса;

предельных уровней сточных вод и осадков в резервуарах, в подводящем канале здания решеток или решеток-дробилок;

предельной концентрации взрывоопасных газов в производственных помещениях;

предельной концентрации хлор-газа в помещениях хлораторной.

7.16. Помещения диспетчерских пунктов допускается блокировать с технологическими сооружениями: производственно-административным корпусом, воздуходувной станцией и др. (при размещении диспетчерского пункта в воздуходувной станции его следует изолировать от шума).

В диспетчерских пунктах следует предусматривать следующие помещения:

диспетчерскую для размещения диспетчерского щита, пульта и средств связи с постоянным пребыванием дежурного персонала;

вспомогательные помещения (кладовую, ремонтную мастерскую, комнату отдыха, санузел).

НАСОСНЫЕ И ВОЗДУХОДУВНЫЕ СТАНЦИИ

7.17. Насосные станции, как правило, должны проектироваться с управлением без постоянного обслуживающего персонала. При этом рекомендуются следующие виды управления:

автоматическое управление насосными агрегатами в зависимости от уровня сточной жидкости в приемном резервуаре;

местное - с периодически приходящим персоналом и с передачей необходимых сигналов на диспетчерский пункт.

7.18. В насосных станциях, оборудованных агрегатами с электродвигателями мощностью свыше 100 кВт и получающих электропитание от собственных трансформаторных подстанций (ТП), следует учитывать возможность появления ударных толчков нагрузки в трансформаторах, величина и частота которых ограничиваются заводами-изготовителями.

7.19. В насосных станциях, оборудованных агрегатами с высоковольтными электродвигателями, не допускающими их автоматизацию "по уровню" в связи с невозможностью обеспечения необходимой частоты включения приводов масляных выключателей из-за малого ресурса или ограниченной частоты включения электродвигателей, рекомендуется использование регулируемого привода.

Регулируемым электроприводом следует оборудовать, как правило, один насосный агрегат в группе из двух-трех рабочих агрегатов.

Управление регулируемыми электроприводами следует осуществлять автоматически в зависимости от уровня в приемном резервуаре.

7.20. На насосных станциях, имеющих сложные коммуникации, требующие частых переключений, а также технологическое оборудование, не приспособленное для автоматизации, допускается наличие постоянного обслуживающего персонала. При этом управление агрегатами должно производиться централизованно со щита управления.

Из за большого объема этот материал размещен на нескольких страницах:
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
