Типы поперечных сечений труб и каналов

В практике устройства систем канализации используются трубы и каналы разнообразной формы поперечного сечения. С определенным допущением их можно подразделить на круглые, сжатые (Н < b) и вытянутые (Н > b), рис.19.

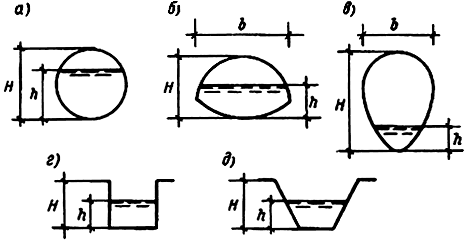

Рис.19. Типы поперечных сечений труб и каналов

а - круглое;

б - сжатое (шатровое);

в - вытянутое (овоидальное);

г - прямоугольное;

д - трапецеидальное.

Форма поперечного сечения труб и каналов должна удовлетворять статическим, гидравлическим, экономическим и эксплуатационным требованиям, обладать запасом прочности на максимальные статические и динамические нагрузки. Гидравлические характеристики будут лучше у того сечения, которое имеет наибольшую пропускную способность при заданных площади живого сечения и уклоне. При этом условии наиболее выгодны сечения с большим значением гидравлического радиуса (к ним относятся круглые сечения). Гидравлический радиус - это отношение площади живого сечения потока к длине смоченного периметра. Для круглой трубы при полном и половинном заполнении величина гидравлического радиуса R составит:

Трубы с круглой формой поперечного сечения также имеют лучшие прочностные характеристики и высокую степень индустриальности при изготовлении, поэтому они получили наиболее широкое распространение (около 90% всех сооружаемых сетей). Экономическим показателем служит отношение стоимости 1 м уложенных труб к их максимальной отводоспособности. Чем меньше величина этого показателя, тем экономичнее сеть.

Каналы со сжатыми сечениями наиболее часто применяются при прокладках в тяжелых гидрогеологических условиях, когда нужно уменьшить глубину заложения сети. Сечения этого типа обладают большой отводоспособностью при малой высоте. Их применяют для отвода больших количеств воды с незначительным колебанием расхода.

Вытянутые формы поперечного сечения получили наибольшее распространение при сооружении общесплавной системы канализации. Объясняется это тем, что в общесплавной системе канализации при отсутствии дождей расходы сточных вод малы. Теоретически же этот профиль сечения обеспечивает наибольшую скорость течения воды при малых расходах, так как гидравлический радиус вытянутого сечения больше, чем других видов сечений.

Лотки с сечениями прямоугольной и трапецеидальной формы устраивают обычно на территориях очистных сооружений, а также для внутрицеховой канализации.

Методы очистки сточных вод

Загрязнения, содержащиеся в сточных водах разных категорий, подразделяются на грубодисперсные, коллоидно-растворенные и истинно растворенные. Они могут быть органического и минерального происхождения.

Необходимая степень очистки сточных вод перед выпуском их в водоем определяется расчетом. При этом нужно знать концентрацию загрязнений в сточных водах, количество сточных вод, мощность водоема, а также состав воды водоема и растворенного кислорода. Спуск сточных вод в поверхностные водоемы регламентируется Правилами охраны поверхностных вод от загрязнений сточными водами.

По виду водопользования водоемы подразделяют на два вида.

I. Хозяйственно-питьевого и культурно-бытового водопользования:

1) для хозяйственно-питьевого водоснабжения и водоснабжения предприятий пищевой промышленности;

2) для культурно-бытовых целей населения, отдыха, спорта.

II. Рыбохозяйственного назначения:

1) для разведения ценных пород рыб;

2) прочие рыбохозяйственные водоемы.

К каждой категории водоемов предъявляют специфические требования.

После смешения сточных вод с водой водоема в последнем должно содержаться не менее 6 или 4 мг/л растворенного кислорода в летнее время, содержание взвешенных веществ не должно увеличиваться более чем на 0,25 или 0,75 мг/л, значение БПК не должно превышать 2 или 4 г/м в зависимости от вида водоема, величина рН (активная реакция) должна быть не ниже 6,5 и не выше 8,5. Нормируется и ряд других показателей (окраска, запах, содержание ядовитых веществ, температура и пр.). Особое внимание уделяется присутствию в сточных водах возбудителей различных заболеваний. Спуск сточных вод, в которых присутствуют возбудители заболеваний, разрешается только после дезинфекции.

Методы очистки сточных вод можно подразделить на механические, химические, физико-химические и биологические.

При механических методах очистки из сточных вод выделяются оседающие и всплывающие вещества. В процессе этой очистки можно задержать до 60+80% нерастворенных загрязнений. Для задержания крупных веществ и отбросов (например, бумаги, тряпок и кухонных отбросов) служат решетки и сита. Для осаждения твердых частиц главным образом минерального происхождения (песка, гравия, угля и пр.) служат песколовки, устанавливаемые после решеток. Отстойники - основной и наиболее распространенный тип очистных сооружений, возводимых с целью механической очистки сточных вод. В них осаждаются нерастворенные взвешенные вещества как органического, так и минерального происхождения.

Свежий осадок из отстойников имеет сильный неприятный запах и плохо отдает воду. Его обычно отправляют в метантенки для перегнивания, а затем - на обезвоживание и подсушивание (на иловые площадки, вакуум-фильтры, пресс-фильтры, центрифуги, термосушки), после чего осадок может использоваться как сельскохозяйственное удобрение. В двухъярусных отстойниках, осветлителях-перегнивателях протекают два процесса: осаждение взвешенных загрязняющих веществ и их перегнивание.

Биологические методы очистки применяются для извлечения из сточных вод мельчайшей взвеси, не оседающей в отстойниках, а также коллоидов и растворенных веществ. В результате аэробных биохимических процессов, протекающих в сооружениях этого типа, происходит минерализация органических веществ. Биологическая очистка является второй ступенью очистки сточных вод. Сооружения, служащие для биологической очистки, подразделяются на две группы. К первой группе относятся сооружения, в которых биологическая очистка производится в условиях, близких к естественным (поля орошения, поля фильтрации, биологические пруды). Во вторую группу включают биологические фильтры различного типа и аэротенки, т. с. сооружения специально возводимые для очистки сточных вод; в них выращиваются аэробные микроорганизмы {биологическая пленка или активный ил), участвующие в минерализации органических веществ, поступающих со сточными водами. После биофильтров и аэротенков сточные воды направляют на вторичные отстойники, где задерживается биологическая пленка или активный ил, и далее - на обеззараживание.

При выборе сооружений для биологической очистки в первую очередь необходимо установить возможность устройства полей орошения или полей фильтрации. Полями орошения называют специально подготовленные земельные территории, используемые для биологической очистки сточных вод и одновременно для агрикультурных целей. Поля фильтрации предназначаются только для биологической очистки сточных вод; сельскохозяйственные культуры на них не выращивают.

Процесс биологической очистки на полях орошения и фильтрации состоит в следующем. При фильтрации сточных вод через грунт в последнем задерживаются загрязняющие эти воды вещества, органическая часть которых под действием аэробной группы микроорганизмов минерализуется. Минерализация наиболее интенсивно протекает в пористых грунтах, куда проникает воздух, содержащий кислород, необходимый для жизнедеятельности бактерий. Основные процессы биологической очистки на этих сооружениях протекают в верхних слоях почвы (до 30 см), полный же процесс завершается на глубине 0,8+1,2 м.

Химические методы позволяют довести эффект очистки сточных вод до 85% по взвешенным веществам и примерно до 25% по растворенным. Применение этих методов основано на том, что при введении в сточную воду растворов некоторых реагентов образуются хлопья, способствующие осаждению взвешенных веществ.

Обеззараживание. Даже при полной биологической очистке ликвидировать бактериальные загрязнения сточных вод не удастся. В аэротенках можно задерживать до 95 % бактерий. Окончательно уничтожить все бактерии можно лишь путем обеззараживания (дезинфекции) воды, поэтому при искусственной очистке сточных вод предусматриваются установки для их дезинфекции (обычно хлором). Доза хлора для отстоенных сточных вод составляет 30 г на 1 м, а после полной биологической очистки - 10 г на 1 м. Продолжительность контакта хлора со сточными водами составляет 30 мин и осуществляется во вторичных отстойниках после биологических фильтров, без рециркуляции, или в специальных контактных резервуарах. С целью дезинфекции также могут использоваться озонирование, радиационные и другие методы обеззараживания.

Биологической очистке предшествует механическая. Основной состав сооружений, необходимых для полной биологической очистки городских сточных вод приведен на рис.20. Физико-химические методы (флотация, сорбция, эвапорация, экстракция, использование мембран, реагентов и др.) применяются в основном для очистки производственных сточных вод, но при высоких требованиях к качеству очищенных стоков, могут использоваться и для доочистки городских сточных вод.

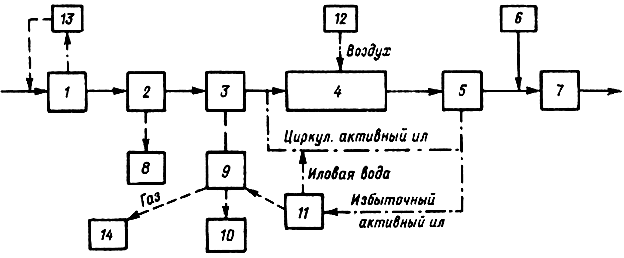

Рис.20. Схема полной биологической очистки городских сточных вод

1 - решетки;

2 - песколовки;

3 - первичные отстойники;

4 - аэротенк;

5 - вторичные отстойники;

6 - хлораторная;

7 - контактный резервуар;

8 - песковые площадки;

9 - метантенки;

10 - иловые площадки;

11 - илоуплотнители;

12 - компрессорная;

13 - дробилка;

14 - газгольдерная.

В хозяйство очистной станции входят различные подсобные сооружения и помещения - котельная, насосные, мастерские, гараж, здание для обслуживающего персонала, газгольдер, лаборатория и др.

Размеры отводимых под очистные сооружения площадей зависят от принятого способа очистки и количества сточных вод, поступающих на очистные сооружения. Между жилыми кварталами населенного места или пищевыми предприятиями и площадкой очистных сооружений следует предусматривать санитарно-защитную зону, ширина которой зависит от состава очистных сооружений, преобладающего направления ветра и других факторов и принимается в соответствии со СНиП не менее 150+500 м в зависимости от производительности сооружений.

Устройство канализационных сетей и сооружений на них

Трубы, применяемые для прокладки канализационных сетей, должны быть водонепроницаемыми, прочными и долговечными, устойчивыми по отношению к коррозии и температурному влиянию, а также должны иметь гладкую внутреннюю поверхность. Этим требованиям в основном отвечают керамические, бетонные, железобетонные и асбестоцементные трубы, получившие наибольшее распространение в практике строительства.

Керамические трубы канализационные изготовляют диаметром 150...600 мм. Они особенно широко используются для устройства сетей бытовой канализации, прокладываемой обычно из труб малых диаметров и отводящей слабоагрессивные сточные воды. Для отведения стоков промышленных предприятий, содержащих большое количество кислоты, применяются керамические кислотоупорные трубы.

Железобетонные трубы безнапорные изготовляют диаметром 400+2400 мм, нормальной и повышенной прочности; бетонные безнапорные гладкие трубы изготовляют диаметром 100+1000 мм. Эти трубы также применяются для строительства канализационных сетей населенных мест и промышленных предприятий. В первую очередь их используют при прокладке дождевой канализации. Эти трубы также применяются для устройства бытовой канализации, причем их поверхность покрывается противокоррозионными защитными мастиками.

Асбестоцементные трубы для безнапорных трубопроводов изготовляются диаметром 100+400 мм с гладкими концами, длиной 3 и 4 м. В последние годы они нашли широкое применение при строительстве канализационных сетей. Канализационные трубы соединяют при помощи раструбов фальцев с накладным поясом и муфт. Стыки труб (или места их соединений) должны быть прочными, водонепроницаемыми, эластичными и устойчивыми против коррозии и температурных влияний.

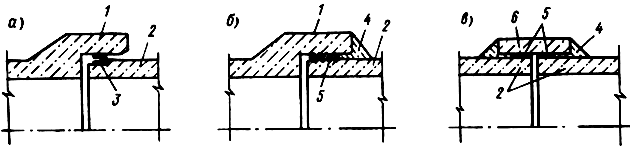

Рис.21. Соединения труб

а, б - раструбный стык;

в - муфтовые соединения;

1 - раструб;

2 - гладкий конец трубы;

3 - резиновые уплотнительные кольца;

4 - заделка стыка (асбестоцемент, асфальтовая мистика);

5 - уплотнитель (просмоленная прядь);

6 - цилиндрическая муфта.

Стыки раструбных соединений (рис.21, а) заделывают асфальтовой мастикой, асбоцементом и цементом. Асфальтовые стыки наиболее эластичны. Цементные стыки жесткие и могу! использоваться там, где исключена возможность просадки трубопроводов. Фальцевые соединения (рис.21, б) заделывают мастикой или цементом. В этом случае в месте соединения по всему наружному периметру трубы соединяют на муфтах (рис.21, в). Бетонные трубы соединяют бетонными муфтами, асбестоцементные - асбестоцементными. Так как асбестоцементные трубы и муфты весьма хрупки, то при их соединении прокладываются эластичные резиновые кольца.

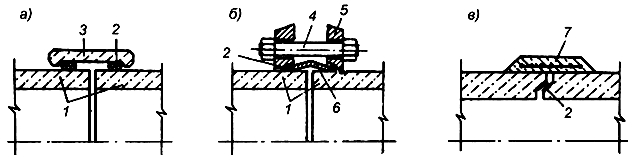

Рис.22. Соединения труб

а, б - муфтовые соединения;

в - фальцевый стык;

1 - гладкий конец трубы;

2 - резиновые уплотнительные кольца;

3 - двухбуртовая муфта;

4 - болт;

5 - фланцы;

6 - металлическая муфта (втулка);

7 - замок.

Железобетонные трубы изготавливаются как раструбными так и фальцевыми, круговыми и с плоской подошвой.

Устройство сооружений на канализационных сетях

К канализационным сетевым сооружениям относятся колодцы различного назначения, дождеприемники, ливнеспуски (на сетях общесплавной системы), разделительные камеры, регулирующие резервуары, дюкеры, переходы (под железными и шоссейными дорогами, водными протоками и оврагами, под мостами и пешеходными мостиками), выпуски, вентиляционные устройства.

Колодцы. На канализационных сетях для наблюдения за работой сети, а также для прочистки, промывки трубопроводов и ликвидации возможных засоров устанавливают колодцы. Они бывают линейными, поворотными, узловыми и перепадными. Колодцы устанавливают соответственно при повороте трассы, изменении диаметра и уклона труб, в месте присоединения притоков и при необходимости устройства перепадов. Присоединении труб в колодце нужно следить, чтобы угол между притоком и основной магистралью был не больше 90°.

Линейные колодцы устраивают на прямых участках сети, на следующих расстояниях один от другого (м), назначаемых в зависимости от диаметра труб (мм):

По форме в плане колодцы бывают круглыми и прямоугольными. Круглые смотровые колодцы (рис.23), устанавливаемые на трубопроводах диаметром до 600 мм, имеют внутренний диаметр рабочей части 1 м. Обычно их устраивают из стандартных железобетонных элементов заводского изготовления или изготовленных на полигоне. Выпускают стандартные железобетонные кольца с внутренним диаметром 700, 1000, 1500 и 2000 мм (КЦ = 7, КЦ=10, КЦ=15, КЦ = 20) и с высотой колец 290, 590 и 890 мм.

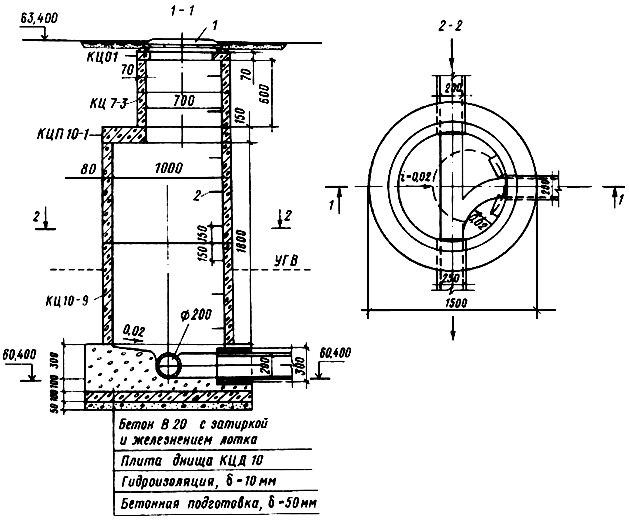

Рис.23. Колодец из сборных железобетонных элементов

а - поперечное сечение круглое;

б - поперечное сечение квадратное;

1 - опорное кольцо;

2 - горловина;

3 - плита перекрытия;

4 - объемный цилиндрический блок.

Внутри канализационных колодцев жидкость течет по открытым лоткам полукруглого сечения. Колодцы имеют горловину диаметром 700 мм и рабочую часть диаметром 1000+2000 мм высотой не менее 1,8 м. Прямоугольные смотровые колодцы, устанавливаемые на трубопроводах диаметром 700 мм и более, имеют следующие внутренние размеры (в плане): длину на 0,4 м и ширину на 0,5 м большую внутреннего диаметра трубы или ширины коллектора. Колодцы этого типа можно устанавливать и на трубопроводах меньшего диаметра. В таком случае их длину и ширину принимают равной 1 м.

Перепадные колодцы устраивают в местах присоединения к коллекторам притоков с меньшей глубиной заложения. Эти колодцы устраивают также и в тех случаях, когда коллекторы прокладывают по пересеченной местности с уклоном, превышающим максимально допустимый для труб данного диаметра. В первом случае перепад обычно выполняют в виде стояка из чугунных труб. Во втором случае, при диаметре трубопровода до 500 мм (включительно) перепады могут проектироваться с наружным стояком из металлических труб или с внутренним вертикальным прямоугольным каналом. Перепады на трубопроводах диаметром 600 мм и более устраивают в виде водосливов практического профиля с водобоями (рис.24), шахтных перепадов, быстротоков и обосновывают расчетами.

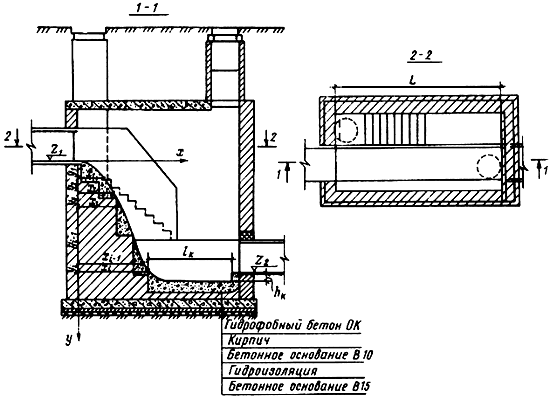

Рис.24. Перепад с водосливом практического профиля

На тоннельных коллекторах глубокого заложения, построенных методом щитовой проходки, где глубина заложения сети обычно более 8 м и диаметры трубопроводов могут достигать 4,5 м, вместо колодцев делают шахты. В них могут устраиваться перепады, по которым транспортируются сточные воды от сетей мелкого заложения в глубоко заложенный коллектор (рис.25).

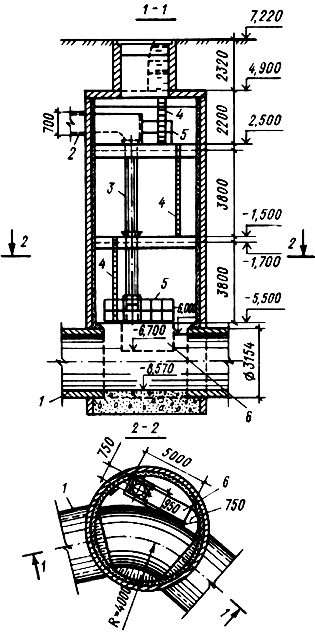

Рис.25. Шахтный трубчатый перепад с водобойным колодцем

1 - глубокозаложенный коллектор;

2 - подводящий трубопровод;

3 - стояк;

4 - лестница;

5 - ограждающие перила;

6 - водобойный колодец.

Коллекторы большого диаметра можно использовать в городах для сплава снега; в этом случае на сети устанавливают специальные шахты, через которые снег сбрасывается в канализационную сеть. Количество снега, допускаемого к сбросу в канализационную сеть, определяется на основе теплотехнических расчетов (температура сточных вод не должна быть ниже +5°С).

Дюкеры. Для транспортирования сточных вод через реки, овраги и при пересечении канализационной сети с подземными сооружениями служат специальные устройства - дюкеры. Дюкеры через реки устраивают не менее чем в две нитки. Схема такого дюкера приведена на рис.26. Он состоит из входной камеры, линий дюкера (трубопроводов) и выходной камеры.

Дюкеры работают полным сечением. Сточные воды в них движутся под давлением столба воды, обусловленным разностью уровней, во входной и выходной камерах дюкера.

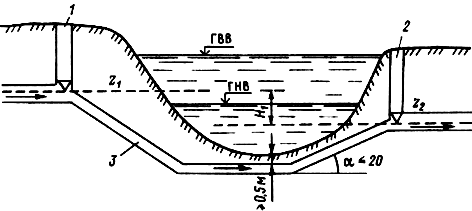

Рис.26. Схема дюкера

1 - камера входная;

2 - камера выходная;

3 - стальной трубопровод.

Дюкеры обычно прокладывают из стальных труб, реже из чугунных раструбных. Камеры дюкера целесообразно устраивать из сборного железобетона.

Переходы. Под железными и шоссейными дорогами в зависимости от диаметра канализационного коллектора сооружают переходы из стальных, чугунных или железобетонных труб. Их конструктивное оформление не отличается от оформления переходов водопроводных линий.

Выпуски. Для спуска сточных вод в водоемы устраиваются выпуски. Они имеют разнообразные конструкции, могут быть сосредоточенными и рассеивающими. Последние устраивают с целью более эффективного смешения сточных вод с водой водоема. Дождевые воды и воды от ливнеотводов общесплавной канализации выпускают через сосредоточенные выпуски берегового типа. Во всех же других случаях оголовок выпуска выносят на некоторое расстояние от берега.

Вентиляция. Как правило, вентиляция бытовой канализационной сети осуществляется вытяжными устройствами внутридомовой канализации. Специальные вытяжные устройства предусматривают во входных камерах дюкеров, на перепадах. В отдельных случаях может устраиваться искусственная вытяжная вентиляция.

УСТРОЙСТВО ТЕПЛОВЫХ СЕТЕЙ

Для разработки трассировки тепловой сети города или его района необходимы следующие исходные данные:

- план города в масштабе от 1:2000 до 1:;

- сводная таблица часовых максимальных расходов тепла потребителями города или района с перспективой развития его на 15+20 лет;

- данные распределения тепла по отдельным видам потребителей теплоты: на бытовое горячее водоснабжение, отопление, технологическое горячее водоснабжение и другие нужды промышленных и коммунальных предприятий за каждую смену.

По своему назначению тепловые сети, соединяющие источник теплоты с тепловыми пунктами, делятся на магистральные, распределительные и внутриквартальные.

Магистральные тепловые сети представляют собой участки, несущие основную тепловую нагрузку и соединяющие источники теплоты с крупными тепловыми потребителями. Распределительные, или межквартальные, сети транспортируют теплоту от тепловых магистральных сетей к объектам теплопотребления. Они отличаются от магистральных сетей, как правило, меньшим диаметром и длиной. Внутриквартальные сети ответвляются от распределительных или непосредственно от магистральных тепловых сетей и заканчиваются в ТП потребителей теплоты. Они несут только ту тепловую нагрузку, которую имеет этот потребитель теплоты. Нагрузка распределительных сетей отличается большей часовой и суточной неравномерностью потребления теплоты по сравнению с нагрузкой магистральных сетей.

Трассировку сетей города начинают с магистральных сетей; ее начертание оказывает существенное влияние на построение распределительных и внутриквартальных сетей, на их протяженность и надежность подачи теплоты потребителям. Для правильного выбора трассы тепловых сетей, дающего наилучшее решение с технической, экономической и экологической точек зрения, необходимо выполнение следующих условий:

-магистральные сети следует прокладывать вблизи центров тепловых нагрузок;

- трассы должны иметь кратчайшие расстояния;

- тепловые сети не следует прокладывать в грунтах в затопляемых районах городов и промышленных предприятий;

- намеченные трассы не рекомендуется располагать на пятне намечаемой застройки, а также они не должны мешать работе транспортной системы города;

- трассировка систем теплоснабжения должна обеспечивать удобства при проведении ремонтных работ;

- выбранный вариант трассы тепловых сетей должен иметь наименьшую стоимость при строительстве и эксплуатации и обладать высокой надежностью;

- подземную прокладку тепловых сетей не следует намечать вдоль электрифицированных железнодорожных и трамвайных путей во избежание электрокоррозии металлических трубопроводов;

- в вечномерзлых грунтах прокладка тепловых сетей должна быть только наземной; это правило необходимо соблюдать и при прокладке сетей в солончаковых грунтах, так как в весенне-осенний период во время намокания такого грунта усиливается его коррозионное действие.

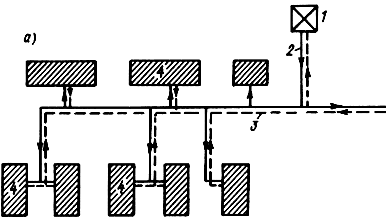

Рис.27а. Тупиковая конфигурация тепловых магистральных сетей

1 - источник теплоты;

2 - магистрали;

3 - тепловые сети распределительные;

4 - тепловые сети внутриквартальные.

Магистральные тепловые сети по конфигурации делятся на тупиковые и кольцевые (рис.27). Общая протяженность магистралей тупиковых сетей значительно короче кольцевых, но зато надежность кольцевых сетей значительно выше, чем тупиковых. В кольцевых сетях легче и быстрее выравниваются потери давления, возникающие при разной нагрузке систем теплоснабжения, особенно в период аварийных отключений отдельных участков. Подача тепла потребителям в кольцевых сетях является более надежной, чем в тупиковых, при ремонте отдельных участков или авариях на них.

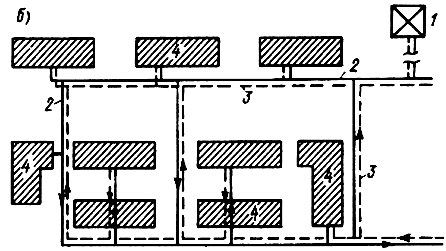

Рис.27б. Кольцевая конфигурация тепловых магистральных сетей

1 - источник теплоты;

2 - магистрали;

3 - тепловые сети распределительные;

4 - тепловые сети внутриквартальные.

Устройство тепловых сетей

Для тепловых сетей наибольшее распространение получили стальные электросварные, стальные бесшовные трубы. Кроме названных металлических труб в последние годы находят применение неметаллические трубы. В экспериментальных целях для прокладки тепловых сетей используются асбестоцементные, железобетонные и с пластмассовым покрытием трубы. В дальнейшем предполагается применять и пластмассовые трубы. Тепловые сети из неметаллических труб значительно дешевле, но их надежность по сравнению с металлическими намного ниже.

Стальные трубы соединяются, как правило, сваркой. Этот вид соединения по прочностным свойствам не уступает прочности самих труб. Асбестоцементные трубы соединяются с помощью манжетных компенсаторов либо муфт с резиновыми уплотнительными кольцами, служащими одновременно и для компенсации температурных деформаций. Эти соединения менее надежны, чем сварные: при просадке грунта или нарушении соосности труб возможны нарушения стыков и утечка воды.

Трубопроводы тепловых сетей прокладываются параллельно рельефу местности с минимальным уклоном 0,002. В нижних точках сети предусматриваются выпуски для опорожнения сетей, в верхних - воздушники для выпуска воздуха.

Прокладка тепловых сетей может осуществляться в проходных, полупроходных и непроходных каналах, а также быть надземной. Первый вид прокладки широкого использования не нашел, хотя применение его целесообразно в крупных городах. В таких каналах (коллекторах) прокладываются большая часть инженерных подземных городских сетей: теплопроводы, водопроводы, силовые и осветительные кабели, кабели связи и др. (рис.28).

Рис.28. Городской коллектор

1 - объемный железобетонный элемент;

2, 3 - подающий обратный теплопроводы;

4 - водопровод;

5 - силовые кабели;

6 - кабели связи.

Размеры проходных каналов выбираются таким образом, чтобы они обеспечивали свободное обслуживание всех трубопроводов и оборудования (задвижки, сальниковые компенсаторы, дренажные устройства, КИП, вантузы и т. п.). Такие каналы оборудуются вентиляцией с целью поддержания температуры воздуха не выше 30°С, электрическим освещением (напряжение до 30В) и устройствами для быстрого отвода воды из каналов. Проходные каналы рекомендуется устраивать под основными городскими магистралями с усовершенствованными дорожными покрытиями. Ширина прохода в свету в тоннелях должна приниматься равной диаметру наибольшей трубы плюс 100 мм, но не менее 1000 мм. Проходные каналы требуют значительных капитальных затрат, но с точки зрения эксплуатации они являются наиболее приемлемыми.

В случаях когда количество прокладываемых трубопроводов невелико, но доступ к инженерным сетям необходим, устраиваются полупроходные каналы. Размеры этих каналов выбирают таким образом, чтобы была возможность прохода человека в полусогнутом состоянии. С учетом этого обстоятельства высота каналов должна быть не менее 1400 мм.

Прокладка теплопроводов в настоящее время преимущественно осуществляется в непроходных каналах, непосредственно в грунтах (бесканальная прокладка) и на опорах по выровненной поверхности земли.

При прокладке трубопроводов в непроходных каналах (рис.29) наибольшее распространение получили каналы лоткового (КЛ) и сборного (КС) типов. В том случае, если по каким-либо причинам монтаж железобетонных каналов невозможен, выкладывают кирпичные каналы.

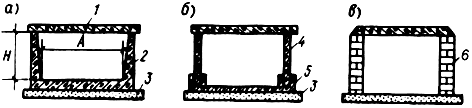

Рис.29. Непроходные каналы

а - каналы из лотковых элементов (типа КЛ);

б - каналы из сборных элементов (типа КС);

в - каналы кирпичные;

1 - плита перекрытия;

2 - лотковый элемент;

3 - песчаная или бетонная подготовки;

4 - стеновая плита;

5 - плита днища;

6 - кирпичная стенка.

Надземная прокладка (рис.30) может осуществляться на низких ( - 0,5+2,0 м) и высоких опорах ( = 2+3 м). Этот вид прокладки применяется на производственных предприятиях, в районах вечной мерзлоты, а также и в других случаях при достаточном обосновании.

Рис.30. Надземная прокладка тепловых сетей на опорах

а, б - варианты опор;

1 - опоры;

2 - трубопроводы.

При бесканальной прокладке (рис.31, 32, 33) трубопроводы со специальной тепловой изоляцией (табл.1) укладываются непосредственно в грунт на специальную подготовку. На строительную площадку трубопроводы поступают уже с тепловой изоляцией, а на месте монтажа выполняется изоляция только стыков. Если на трассе тепловых сетей имеются грунтовые воды с высоким уровнем воды, то предусматривается водопонижение (дренаж).
