Огнетушители (стр. 2 )

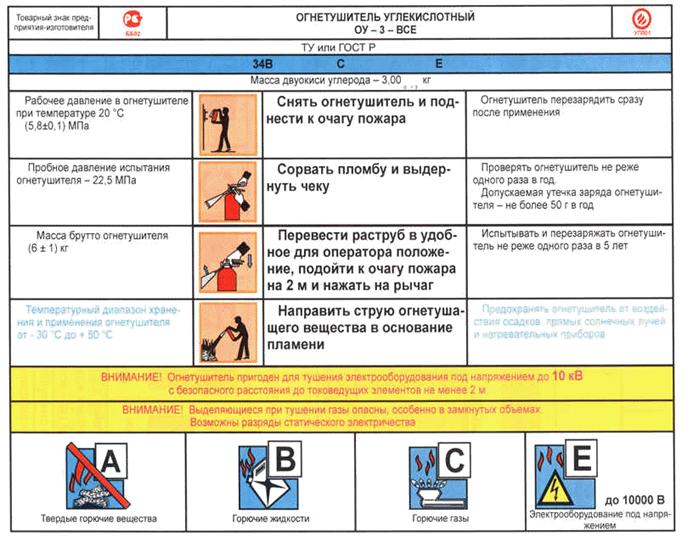

Маркировка переносных огнетушителей в соответствии с ГОСТ Р должна быть выполнена на русском языке и содержать следующую информацию:

-  товарный знак и наименование предприятия-изготовителя;

-  название и обозначение огнетушителя;

-  обозначение нормативного или технического документа, которому соответствует огнетушитель;

-  ранги модельных очагов пожара, которые могут быть потушены данным огнетушителем;

-  тип, марка и номинальное количество ОТВ заряженного в огнетушитель;

-  способ приведения огнетушителя в действие в виде в виде нескольких пиктограмм (схематических изображений);

-  предостерегающие надписи: об электрической опасности, о токсичности и т. п.;

-  диапазон температур эксплуатации;

-  пиктограммы обозначающие все классы пожаров;

-  рабочее давление вытесняющего газа в огнетушителе;

-  значение давления испытания огнетушителя на прочность Рпр;

-  массу и наименование вытесняющего газа (для огнетушителей с газовым баллоном высокого давления);

-  массу-брутто огнетушителя с указанием допустимых пределов её изменения;

-  номера сертификатов (при необходимости);

-  указание о действии, которое необходимо предпринять после применения огнетушителя, например, перезарядить;

-  месяц и год изготовления;

-  наименование и адрес предприятия-изготовителя (если они не указаны ранее);

Устройство, принцип действия, область применения и эксплуатация огнетушителей рассмотрим в большей степени на примере переносных огнетушителей

Водные

Водные огнетушители применяют для тушения загораний класса А (горение твердых горючих веществ). Наибольшую эффективность показывают водные огнетушители с распыленной струей при загорании твердых материалов органического происхождения: древесины, бумаги и т. п. Кроме того водные огнетушители с тонкораспыленной струей можно применять для тушения загораний класса В (горение жидких веществ), таких как мазут, спирты, ацетон и т. п. При этом запрещается применять водные огнетушители для ликвидации пожаров оборудования находящегося под электрическим напряжением, для тушения сильно нагретых и расплавленных веществ, а также веществ, вступающих с водой в химическую реакцию, которая сопровождается интенсивным выделением тепла и разбрызгиванием горючего.

Заряд таких огнетушителей состоит из воды в чистом виде или воды с добавками поверхностно-активных веществ, усиливающих ее огнетушащую способность. Для обеспечения эксплуатации водных огнетушителей при отрицательных температурах и эффективного тушения загораний в состав их заряда вводят антифриз - водный незамерзающий раствор на основе неорганической соли. Антифризы на основе карбоната калия (ПОТАШ) имеют наиболее низкие температуры замерзания и придают водному раствору мягкость, что положительно влияет на процесс прекращения горения.

Заряд водных огнетушителей подлежит обязательной перезарядки один раз в год, независимо от состояния огнетушащего вещества; в случае использования огнетушителя производится полная замена огнетушащего вещества, независимо от состояния его остатка.

Принципиальная схема устройства водного огнетушителя с газовым баллоном показана на рис.2.

Огнетушитель работает следующим образом (см. рис.2):

Выдернув предохранительную чеку запорно-пускового устройства (3) и нажав на диск пусковой иглы будет проколота мембрана пускового баллона (2). Под действием избыточного давления углекислого газа раствор воды по сифонной трубке (4) поднимается вверх, разрывает предохранительную мембрану, установленную между сифонной трубкой и рукавом (устанавливается для предотвращения испарения огнетушащего вещества и его выливания при случайном опрокидывании огнетушителя) и по рукаву (5), через насадок (6) выбрасывается наружу на очаг загорания. Для предотвращения засорения оросителя между рукавом и оросителем в соответствии с требованиями ГОСТ Р установлен сетчатый фильтр.

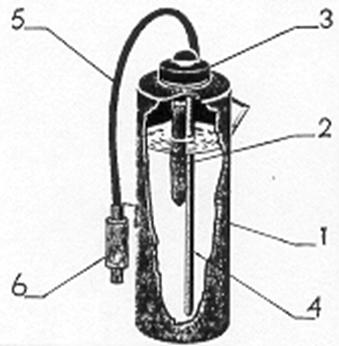

Рис.2.Принципиальная схема водного огнетушителя с газовым баллоном.

1.Корпус огнетушителя. 2.Баллон с рабочим газом. 3.Крышка с запорно-пусковым

устройством. 4.Сифонная трубка. 5.Рукав (шланг). 6.Насадок (ороситель).

НПО «Пульс» выпускает водные огнетушители закачного типа для тушения пожаров классов «А» и «В» (см. рис.3), подающих тонкораспылённую струю воды диспертностью до 100 мкм и обеспечивающих тушение пожара на площади 7 м2: ОВ-8(з)-А и ОВ-8(з)-АВ.

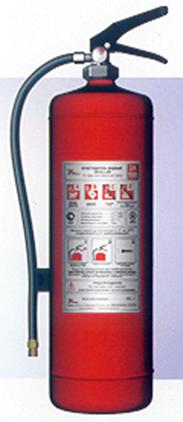

Рис. 3. Водный огнетушитель

ОВ-8(з)-АВ

В настоящее время разработаны и производятся водные огнетушители, которые кроме тушения загораний пожаров классов А и В пригодны для тушения пожаров электрооборудования под напряжением до 1000 В.

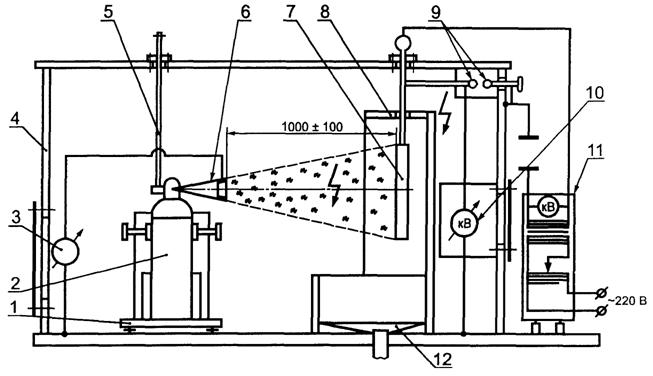

Принципиальная схема испытательного стенда определения тока утечки по струе заряда огнетушителя

1 – изолирующая подставка; 2 – испытываемый огнетушитель; 3 – измеритель тока утечки; 4 – защитный каркас испытательного стенда; 5 – устройство запуска огнетушителя; 6 – насадок огнетушителя с электропроводным элементом; 7–мишень; 8 – экран; 9 – разрядник; 10 – киловольтметр; 11 – источник высокого напряжения; 12 – емкость для сбора отработанного ОТВ

Водные огнетушители просты, достаточно дешёвые и доступны. Однако по огнетушащей способности имеют невысокий ранг очага по классам пожаров А и В. Кроме того солевой антифриз вызывает коррозию корпуса и кристаллизацию соли всюду, где он проливается или просачивается, что требует ежегодной перезарядки огнетушителя. В итоге водные огнетушители не имеют широкого распространения на объектах различного назначения. Тем не менее, огнетушащая эффективность тонкораспыленной воды показывает перспективность использования водных огнетушителей.

Воздушно-эмульсионные (ОВЭ) с фторсодержащим зарядом

Воздушно-эмульсионные огнетушители, с зарядом на основе фторсодержащего пенообразователя, применяют для тушения очагов пожаров классов А и В.

Необходимо отметить, что добавление фтора в заряд огнетушителя улучшает эффективность его применения, оказывая ингибирующее действие на процесс горения.

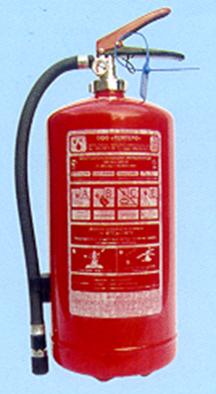

ТЕМПЕРО выпускает воздушно-эмульсионный огнетушитель ОВЭ-6(з)-АВЕ-01 (см. рис.4) закачного типа для тушения пожаров классов «А», «В» и электрооборудования находящегося под напряжением до 1000В.

Рис.4. Огнетушитель ОВЭ-6(з)-АВЕ-01

Вместимость корпуса огнетушителя составляет – 8 литров; объём ОТВ – 6 литров; марка ОТВ – водный раствор «Темперо-01»; рабочее давление в корпусе огнетушителя –1,85 МПа; продолжительность подачи ОТВ не менее 15 с; длина струи ОТВ не менее 6 м; огнетушащая способность модельного очага пожара по классу «А»-6А, по классу «В»-183В, по классу «Е»-до 1000В; диапазон температур эксплуатации от –300С до +500С; масса заряженного огнетушителя не более 12 кг.

Воздушно-пенные

Воздушно-пенные огнетушители рекомендуется применять для тушения твердых горючих веществ со стволом пены низкой кратности, а для тушения пожаров жидких горючих веществ со стволом пены средней кратности. Их запрещается применять для тушения пожаров оборудования, находящегося под электрическим напряжением, для тушения сильно нагретых или расплавленных веществ, а также веществ, вступающих с водой в химическую реакцию, которая сопровождается интенсивным выделением тепла и разбрызгиванием горючего.

В качестве огнетушащего вещества воздушно-пенных огнетушителей применяется 5-6% водный раствор пенообразователя (пенообразователь представляет собой прозрачную или однородную жидкость без осадка и используется в качестве основного компонента для получения воздушно-механической пены), заправленный в корпус огнетушителя. В воздушно пенных огнетушителях применяются пенообразователи общего и целевого назначения. Пенообразователи общего назначения используются для получения пены при тушении пожаров, а пенообразователи целевого назначения (в зависимости от химического состава пенообразователи целевого назначения подразделяются на синтетические углеводородные и синтетические фторсодержащие) - для тушения пожаров отдельных видов горючих жидкостей (спирты, кетоны, нефтепродукты и углеводороды).

Перезарядка воздушно-пенных огнетушителей производится не реже одного раза в год. При чем, в случае перезарядки после использования огнетушителя водный раствор пенообразователя полностью заменяют свежим, не смотря на качество и количество его остатка. Воздушно-пенные огнетушители с зарядом на основе углеводородного пенообразователя должны перезаряжаться не реже одного раза в 2 года. В сроки, рекомендуемые фирмой-изготовителем огнетушителей, но не реже одного раза в 5 лет перезаряжаются воздушно-пенные огнетушители внутренняя поверхность корпуса которых защищена полимерным или эпоксидным покрытием, или корпус огнетушителя изготовлен из нержавеющей стали, или в которых фторсодержащий пенообразователь находится в концентрированном виде в отдельной емкости и смешивается с водой только в момент применения огнетушителей.

Наиболее распространены в настоящее время переносные воздушно-пенные огнетушители закачного типа и с газовым баллоном.

Воздушно-пенный огнетушитель с газовым баллоном по конструктивному исполнению идентичен водному огнетушителю с газовым баллоном (см. рис.5). Существенным отличием данного огнетушителя является воздушно-пенный насадок (6), предназначенный для получения воздушно-механической пены путем смешивания заправленного в корпус огнетушителя водного раствора пенообразователя, поступающего по сифонной трубке (4) и шлангу (5) под давлением, с эжектируемым атмосферным воздухом и ее формировании на сетке насадка.

Воздушно-пенный огнетушитель ОВП-10(б)-АВ-01 (, республика Марий Эл) предназначен для тушения загораний пожаров класса А (горение твердых горючих веществ) и В (горение жидких горючих веществ) и эксплуатируется при температуре окружающего воздуха от + 5 до + 50 0С. Огнетушащий заряд выбрасывается под действием сжатого воздуха, заключенного в пусковом баллоне огнетушителя. Вместимость корпуса огнетушителя – 12 л; объём заряда – 10 л; огнетушащая способность: 3А, 89В; рабочее давление – 1,17 МПа; кратность пены 5 или 50 в зависимости от конструкции насадка; продолжительность подачи ОТВ – 30 с; длина струи ОТВ –

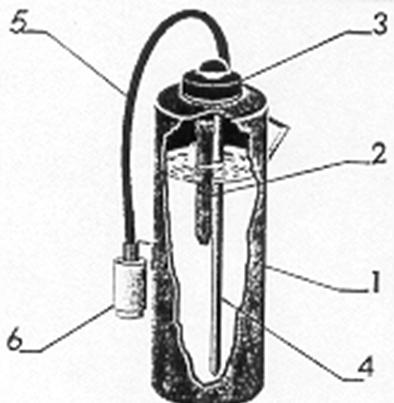

Рис.5.Принципиальная схема воздушно-пенного огнетушителя с газовым баллоном

1.Корпус огнетушителя; 2.Баллон с рабочим газом; 3.Крышка с запорно-пусковым устройством; 4.Сифонная трубка; 5. Рукав (шланг); 6. Воздушно пенный насадок.

В воздушно-пенном огнетушителе закачного типа (см. рис.6) заряд выбрасывается под действием давления рабочего газа, закаченного в корпус огнетушителя.

Огнетушитель работает следующим образом (см. рис.7): Выдернув предохранительную чеку, нажать на рукоятку запорно-пускового устройства (2). При открывании запорно-пускового устройства давление рабочего газа вытесняет водный раствор пенообразователя по сифонной трубке (3) через рукав (7) в воздушно-пенный насадок (8), в котором распыленная струя раствора, эжектируя окружающий воздух образует на его сетке пену.

ОАО "Пожтехника" выпускает воздушно-пенные огнетушители закачного типа ОВП (Н, С)-5(з), предназначенного для тушения тлеющих материалов и горючих жидкостей (пожары классов А и В) и эксплуатируемый в диапазоне рабочих температур от +5 до +50  С. Огнетушащий заряд в огнетушителе выбрасывается под действием давления рабочего газа, закаченного в корпус огнетушителя. Вместимость корпуса огнетушителя – 5,9 л; объём заряда – 5 л; огнетушащая способность: 1А, 34В; рабочее давление в корпусе огнетушителя – 1,4 МПа; кратность пены 5 или 50 в зависимости от конструкции насадка; продолжительность подачи ОТВ – 30 с; длина струи ОТВ – 3м; полная масса заряженного огнетушителя – 8,2 кг.

Рис.6 Принципиальная схема воздушно-пенного огнетушителя закачного типа.

1.Корпус огнетушителя; 2.Головка с запорно-пусковым устройством 3.Сифонная трубка; 4.Манометр (индикатор давления); 5.Водный раствор пенообразователя; 6.Рабочий газ; 7.Рукав (шланг); 8.Воздушно-пенный насадок

Механизм тушения загораний с использованием воздушно-пенных огнетушителей заключается в изоляции поверхности горящего материала от кислорода воздуха слоем воздушно-механической пены.

Порошковые

Порошковые огнетушители можно эффективно применять для ликвидации загораний всех классов пожаров, в том числе при тушении веществ, горение которых может происходить без доступа воздуха и электроустановок с рабочим напряжением до 1000 В. Они рекомендуются для защиты транспортных средств. Благодаря их универсальности и значительному температурному диапазону работы они имеют наибольшее распространение.

В качестве огнетушащего вещества в порошковых огнетушителях используют огнетушащие порошки общего и целевого (специального) назначения.

Порошки общего назначения, основной компонент которых фосфорно-аммонийные соли (ПФ) применяются для тушения пожаров классов А, В,С, Е (горение твердых, жидких, газообразных веществ и электроустановок, находящихся под напряжением).

Порошки общего назначения с основным компонентом в виде бикарбоната натрия (ПСБ) или калия, сульфата калия, хлорида калия применяются для тушения пожаров классов В, С,Е (горение жидких, газообразных веществ и электроустановок находящихся под напряжением).

В соответствии с требованиями ГОСТ , основные показатели технического уровня и качества огнетушащих порошков общего назначения должны соответствовать значениям:

1.Срок сохраняемости - не менее пяти лет.

2.Показатель слеживаемости (глубина проникновения в массу порошка иглы пенетрометра в течении 5 секунд)- не менее 15 мм.

3.Показатель огнетушащей способности не более:

- при тушении пожаров класса А-0,42 кг/м2

- при тушении пожаров класса В (55В) - 0,80 кг/м2

- при тушении пожаров класса С - 1,2 кг

4.Текучесть (массовый расход огнетушащего порошка, при истечении его из огнетушителя под давлением рабочего газа и при условии массовой доли остатка порошка в нем не более 15%) - не менее 0,28 кг/с.

5.Кажущая плотность (отношение массы порошка к занимаемому им объему при свободной его засыпке и последующем виброуплотнении в течении 60 секунд) - не менее 700 кг/м3.

6.Устойчивость к термическому воздействию (изменение текучести и массовой доли остатка после термических воздействий - 50 0С в течении 2-ух часов и + 50 0С в течении 2-ух часов на порошок, помещенный в огнетушитель)- не менее 90%.

7.Устойчивость к вибровоздействиям и тряске (изменение показателя текучести при воздействии вибрации в диапазоне частот от 10 до 80 Гц в течении 10-15 минут на порошок заряженный в огнетушине менее 85%.

Порошки специального назначения основной компонент которых хлорид калия или графит, применяются для ликвидации пожаров класса Д (горение щелочных металлов, алюминия, кремнийорганических соединений). Причем для тушения пожаров класса Д огнетушители оснащаются специальным цилиндрическим насадком - успокоителем, предназначенным для снижения скорости и кинетической энергии порошковой струи, который снимается при тушении пожаров других классов (порошки специального назначения могут применяться и для тушения пожаров других классов).

В порошковых огнетушителях наиболее часто применяется огнетушащие порошки типа:

- ПСБ-3 - для тушения пожаров классов В, С,Е;

- ПФ - для тушения пожаров классов А, В,С, Е;

- ПХК - для тушения пожаров классов В, С,Д, Е

- Пирант - для тушения пожаров классов А, В,С, Е.

Возможно применять порошковые огнетушители для тушения электрооборудования под напряжением свыше 1000 В, в случае если величина тока утечки по струе огнетушащего порошка не превышает 0,5 мА на протяжении всего времени работы огнетушителя.

Масса заряда порошкового огнетушителя не должна отличаться от номинального значения более чем на  + . 5%.

Перезарядка порошковых огнетушителей производится выборочно один раз в год, и обязательно не реже одного раза в 5-ть лет. Для выборочной проверки отбирается не менее 3% от общего количества огнетушителей одной марки. После чего их разбирают, и производят проверку основных эксплуатационных параметров огнетушащего порошка, а именно: его внешний вид, наличие комков или посторонних предметов, сыпучесть при пересыпании рукой, возможность разрушения небольших комков до пылевидного состояния при их падении с высоты 20 см, содержание влаги и дисперсность. В том случае, если хотя бы по одному из параметров порошок не удовлетворяет требованиям нормативной и технической документации, все огнетушители данной марки подлежат перезарядке.

Порошковые огнетушители, используемые для защиты транспортных средств подлежат 100% выборочной проверке не реже одного раза в год; причем, установленные на транспортных средствах вне кабины или салона и подвергающиеся воздействию неблагоприятных климатических и (или) физических факторов перезаряжаются не реже одного раза в год, остальные огнетушители, установленные на транспортных средствах, не реже одного раза в 2 года.

При проведении перезарядки порошкового огнетушителя, кроме отметки на корпусе огнетушителя, внутрь огнетушителя помещают алюминиевую или полимерную пластинку с указанием марки заряженного порошка, даты перезарядки и организации, проводившей ее. Пластинка прочно крепится за сифонную трубку или в другом месте, так чтобы она не мешала выходу порошка из огнетушителя при его применении. Корпус огнетушителя перед зарядкой во избежания наличия влаги должен быть тщательно просушен.

Порошковые огнетушители выпускаются закачного типа, с баллоном рабочего газа или с газогенерирующим элементом.

Принципиальная схема устройства переносного порошкового огнетушителя закачного типа представлена на рис.7.

Огнетушащий порошок в огнетушителе закачного типа постоянно находится под действием избыточного давления (1,4-1,6 МПа) рабочего газа (углекислотного газа, азота), закаченного непосредственно в корпус огнетушителя.

Принцип действия огнетушителя основан на использовании энергии сжатого газа для аэрирования и выброса огнетушащего порошка. Так при открывании запорно-пускового устройства (2) рабочий газ (6),вытесняет порошок (5), который по сифонной трубке(3) и шлангу (7) поступает к насадку (8).

При тушении загораний необходимо установить или удерживать огнетушитель в строго вертикальном положении, с наветренной стороны на расстоянии, обеспечивающим безопасное эффективное тушение: 3-4 метра. Вытащить чеку запорно-пускового устройства, обратив внимание на положение стрелки индикатора давления (должна находиться в зеленом секторе шкалы), направить насадок на очаг пожара и открыть запорно-пусковое устройство (запорно-пусковое устройство позволяет выпускать порошок порциями). Порошок, выходя струей из насадка, попадает на горящее вещество и изолирует его (путем налипания на горящее вещество) от кислорода воздуха.

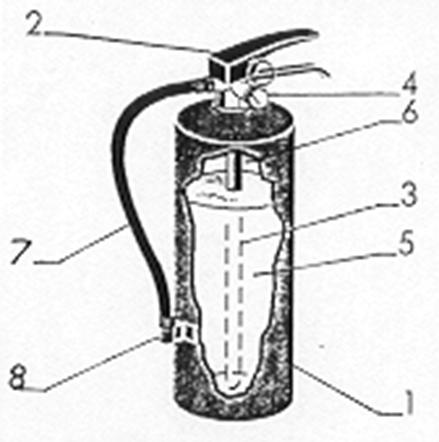

Рис.7 Принципиальная схема порошкового огнетушителя закачного типа.

1.Корпус огнетушителя; 2.Головка с запорно-пусковым устройством; 3.Сифонная трубка; 4.Манометр(индикатор давления); 5.Огнетушащий порошок; 6.Рабочий газ; 7.Шланг; 8. Насадок.

При работе с огнетушителем необходимо:

- исключать попадание огнетушащего порошка в дыхательные пути и на слизистую оболочку глаз;

- применять дополнительные меры по охлаждению нагретых элементов оборудования или строительных конструкций;

- соблюдать безопасное расстояние (не менее 1 м) от насадка до токоведущих частей, при тушении электроустановок находящихся под напряжением.

Не следует использовать порошковые огнетушители для защиты оборудования, которое может выйти из строя при попадании порошка (электронно-вычислительные машины, электронное оборудование, электрические машины коллекторного типа).

При тушении пожара порошковыми огнетушителями необходимо учитывать возможность образования высокой запыленности и снижения видимости очага пожара (особенно в помещениях небольшого объема) в результате образования порошкового облака.

ОАО "Пожтехника" выпускает порошковый огнетушитель закачного типа ОП-5(з), предназначенного для тушения всех классов пожаров (А, В,С, Д,Е) в зависимости от типа заправленного в огнетушитель порошка, и эксплуатируемые в диапазоне рабочих температур от минус 40 до плюс 50 0С. Огнетушащий заряд в огнетушителе выбрасывается под действием давления рабочего газа, закаченного в корпус огнетушителя. Масса заряда ОТВ – 5 кг; огнетушащая способность: 2А, 55В; рабочее давление в корпусе огнетушителя – 1,6 МПа; продолжительность подачи ОТВ – 8 с; длина струи ОТВ – 3,5 м; полная масса заряженного огнетушителя – 8,2 кг.

Порошковые огнетушители с баллоном рабочего газа или газогенерирующим элементом работают по принципу, основанном на на использовании энергии сжатого газа, заключенного в пусковом баллоне огнетушителя или создаваемого газогенератором (химическим источником рабочего газа), для аэрирования и выброса огнетушащего порошка. Конструктивной особенностью огнетушителей такого типа является наличие у них устройств для псевдоожижения порошка.

Принципиальная схема устройства переносного порошкового огнетушителя с баллоном рабочего газа или газогенерирующим элементом представлена на рис.8.

Огнетушитель работает следующим образом (см. рис.8): при воздействии на запорно-пусковое устройство (3) происходит прокалывание заглушки баллона с рабочим газом или воспламенение газогенератора (2) ( принцип действия газогенератора основан на получении газообразных продуктов в результате термического разложения газогенерирующего состава под действием начального теплового импульса при запуске газогенератора). Газ по трубке подвода рабочего газа (5) поступает в нижнюю часть корпуса (1), где перемешивается с огнетушащим порошком (8), взрыхливая его, и создает избыточное давление в корпусе огнетушителя. В результате чего порошок вытесняется по сифонной трубке (4) в шланг (6) к насадку (7), который позволяет выпускать порошок порциями.

При тушении загораний с применением данного типа огнетушителей необходимо руководствоваться рекомендациями по применению порошковых огнетушителей закачного типа, изложенные ранее.

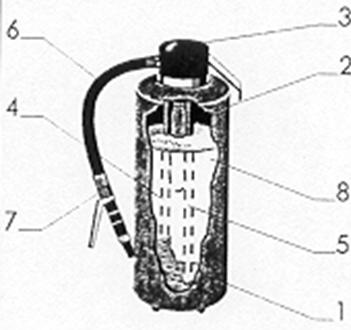

Рис.8 Принципиальная схема порошкового огнетушителя с баллоном рабочего газа или газогенерирующим элементом.

1.Корпус огнетушителя; 2.Баллон с рабочим газом или газогенератор виде цилиндрического корпуса куда помещен газогенерирующий состав; 3.Крышка с запорно-пусковым устройством; 4.Сифонная трубка; 5.Трубка подвода рабочего газа в нижнюю часть корпуса огнетушителя; 6.Шланг; 7.Насадок; 8.Огнетушащий порошок.

ОАО "Завод шахтного пожарного оборудования" (Кемеровская область) выпускает порошковый огнетушитель с баллоном сжатого газа ОП-5(б)-АВСЕ-01(ШТ), предназначенного для тушения классов пожаров: А, В,С и Е (марка огнетушащего порошка: П-АГС) и эксплуатируемого в диапазоне рабочих температур от минус 40 до плюс 50 0С. Огнетушащий заряд в огнетушителе выбрасывается под действием давления сжатого газа заключённого в пусковом баллоне огнетушителя. Масса заряда ОТВ – 5 кг; огнетушащая способность: 2А, 70В; рабочее давление в корпусе огнетушителя – 0,8…1,4 МПа; продолжительность подачи ОТВ – 10 с; длина струи ОТВ – 3 м; полная масса заряженного огнетушителя –10,2 кг.

Порошковые огнетушители, обладая высокой огнетушащей способностью, универсальностью и значительным температурным диапазоном применения, имеют несомненный приоретет среди огнетушителей и поэтому наиболее приемлемы для защиты объектов различного назначения. Производство порошковых огнетушителей составляет значительную часть от общего выпуска огнетушителей всех типов.

В зависимости от принципа вытеснения огнетушащего порошка, различные типы порошковых огнетушителей имеют свои достоинства и недостатки. Так огнетушители с газовым баллоном или газогенерирующим элементом имеют более сложные (по сравнению с огнетушителями закачного типа) запорно-пусковые устройства, трудоемки в эксплуатации; при этом, баллоны или газогенерирующие элементы обеспечивают сохранность массы газа. Закачные огнетушители менее трудоемки в эксплуатации, имеют более простую конструкцию, но требуют повышенной герметичности запорно-пусковых устройств.

Газовые

Газовые огнетушители применяют для тушения загораний различных веществ и материалов (классы пожаров А, В,С и Е),за исключением тех, которые могут гореть без доступа воздуха (класс пожара Д).

В соответствии с зарядом газовые огнетушители подразделяются на углекислотные и хладоновые.

Углекислотные

Углекислотные огнетушители рекомендуется применять для тушения загораний электроустановок, находящихся под напряжением. Углекислотные огнетушители с длиной струи ОТВ менее 3м разрешается применять для тушения пожаров электрооборудования находяшегося под напряжением не более 1000В, а с длиной струи 3м и более – до 10000В. Кроме того, с меньшим эффектом, чем порошковые и пенные огнетушители, их можно применять для тушения загораний жидких и твердых горючих веществ. Они также допускаются к применению на автотранспортных средствах (как заменители порошковых или хладоновых огнетушителей, при условии соответствия по классу пожара В их огнетушащей способности данным огнетушителям).

В качестве огнетушащего вещества в углекислотных огнетушителях применяется двуокись (диоксид) углерода (СО2) в жидкой и газообразной фазах.

Газообразная двуокись углерода - газ без цвета и запаха. При температуре 20 0С и давлении 101,3 кПа его плотность составляет 1,84 кг/м3 (тяжелее воздуха). Не токсична, не взрывоопасна; при концентрации более 5% (92 г /м3) оказывает вредное влияние (кислородная недостаточность и удушье) на здоровье человека.

Жидкая двуокись углерода - бесцветная жидкость, хранится в баллонах под давлением газообразной фазы; при снижении давления до атмосферного превращается в газ и снег температурой -78,5 0С, которые вызывают обмораживание кожи и поражение слизистой оболочки глаз.

Относительное количество жидкой и газообразной двуокиси углерода находящейся в баллоне зависит от температуры. С повышением температуры жидкий диоксид углерода переходит в газообразное состояние и давление в баллоне резко возрастает. Во избежании разрыва баллонов из заполняют жидким диоксидом углерода на 75%.

Переносной углекислотный огнетушитель относится к огнетушителям высокого давления и представляет собой стальной баллон(1) (см. рис.9), заполненный на 3/4 жидким диоксидом углерода, в горловину которого ввинчено запорно-пусковое устройство (2), снабженное предохранительным клапаном (5), сифонной трубкой (3) и трубкой с раструбом (4).

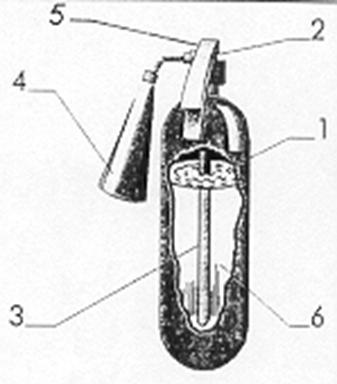

Принцип работы углекислотного огнетушителя основан на выходе двуокиси углерода из баллона, находящейся под давлением 6 МПа при температуре 20 0С. При открывании запорно-пускового устройства СО2 по сифонной трубке поступает к раструбу, в виде диффузора. При этом происходит переход двуокиси углерода из сжиженного состояния в снего или газообразное, в зависимости от конструктивного исполнения диффузора раструба. Углекислотные огнетушители с диффузором, создающим струю огнетушащего вещества в виде газовой струи, следует применять для тушения пожаров класса "Е", а с диффузором создающим струю огнетушащего вещества в виде снежных хлопьев, как правило, применять для тушения пожаров класса "А".

1.Стальной баллон; 2.Запорно-пусковое устройство пистолетного типа; 3.Сифонная трубка; 4.Раструб; 5.Предохранительный клапан мембранного типа; 6.Двуокись углерода

При тушении загораний переносным углекислотным огнетушителем необходимо направить и зафиксировать раструб в направлении очага загорания на расстоянии, обеспечивающем безопасное и эффективное тушение пожара, и удерживая огнетушитель в вертикальном положении открыть запорно-пусковое устройство. Углекислота, выходя огнетушащей струей из раструба огнетушителя, попадает на горящее вещество, охлаждает его и изолирует от кислорода воздуха (наибольшее эффективное действие углекислотных огнетушителей наблюдается при температуре до 25  С). После чего СО2 испаряется, не оставляя следов; поэтому углекислотные огнетушители рекомендуются также применять в тех случаях, когда использование огнетушителей с другими огнетушащими составами может причинить дополнительный ущерб.

Переход двуокиси углерода из сжиженного состояния в газо - или снегообразное сопровождается резким понижением температуры, в связи с чем, при работе с огнетушителем необходимо исключить (во избежании обморожения кожных покровов) прикосновения незащищенными частями тела запорно-пускового устройства, трубки и раструба огнетушителя.

В процессе эксплуатации, но не реже одного раза в год, массу заряда углекислотного огнетушителя контролируют взвешиванием, путем вычитания из массы заряженного огнетушителя массу пустого баллона с вентилем, которая указана в паспорте огнетушителя и выбита на его корпусе. Если величина утечки огнетушащего вещества за год превышает 5% или 50 г, огнетушитель должен перезаряжаться, а его запорно-пусковое устройство проверено на герметичность.

Обязательной перезарядки углекислотные огнетушителя подвергаются не реже одного раза в 5 лет, не зависимо от массы огнетушащего вещества (не реже одного раза в 5 лет необходимо испытывать корпус огнетушителя на прочность гидростатическим пробным давлением); причем корпус огнетушителя перед зарядкой должен быть просушен, во избежания наличия влаги.

ОАО "Пожтехника" выпускает углекислотный огнетушитель ОУ-5, эксплуатируемый в диапазоне рабочих температур от минус 40 до плюс 50 0С. Огнетушащее вещество – двуокись углерода. Масса заряда ОТВ – 3,5 кг; огнетушащая способность: 34В; рабочее давление в корпусе огнетушителя – 5,8 МПа; продолжительность подачи ОТВ – 10 с; длина струи ОТВ – 3 м; полная масса заряженного огнетушителя – 13,5 кг.

Хладоновые

Хладоновые огнетушители рекомендуется применять для тушения загораний горючих жидкостей или плавящихся твердых веществ за исключением щелочных, щелочно-земельных металлов, горение которых может происходить без доступа воздуха, а также для тушения электроустановок, находящихся под напряжением до 380 В. Они также применяются в тех случаях, когда для эффективного тушения пожара необходимы огнетушащие составы, не повреждающие защищаемое оборудование и объекты (вычислительные центры, радиоэлектронная аппаратура, музейные экспонаты, архивы и т. п.), и рекомендуются для оснащения автотранспортных средств.

Зарядами хладоновых огнетушителей служат составы на основе галоидированных углеводородов, бромистого этила, бромистого метилена и различные виды хладонов.

Среди хладонов производимых в нашей стране наибольшей огнетушащей способностью обладает Хладон 114 В2 (1,1,2,2 - Тетрафтордибромэтан), именуемый фреоном, химическая формула С2Вr2F4.

Хладон 114В2 в соответствии с ГОСТ представляет собой бесцветную, тяжелую, трудногорючую жидкость со специфичным запахом, предназначенную для использования в качестве огнетушащей жидкости для пожаров различных классов, в том числе и электрооборудования под напряжением. Хладон 114 В2 является сильным ингибитором горения углеводородных горючих. При нормальных условиях Хладон 114 В2 является малотоксичным стабильным веществом, его предельно допустимая концентрация (ПДК) в воздухе рабочей зоны составляет 1000 мг/м3. В концентрациях, превышающих ПДК обладает наркотическим действием. Имеет гарантийный срок эксплуатации в огнетушащих системах 10 лет.

Однако в последнее время из-за озоноразрушающих свойств Хладона 114 В2 (озоноразрушающий потенциал С2Вr2Fи в соответствии с решением IV совещания Сторон Монреальского протокола (г. Бангкок, 1993 г.) его производства, как и пожаротушащих хладонов 13 В1 и 12 В1 резко сокращено. В замен же этих составов рекомендуется применять для пожаротушения Хладоны 125 (С2F5Н), 410 (С4F10), 318 (С4F8), значение озоноразрушающего потенциала которых не превышает 0,01.

По устройству, принципу работы и механизму тушения загораний хладоновые огнетушители напоминают углекислотные (см. рис.9). Отличие углекислотных огнетушителей от хладоновых заключается в наличии у последних распыливающего устройства вместо конического раструба, и меньшим (по сравнению с углекислотным) давлением в корпусе огнетушителя.

При тушении загораний переносными хладоновыми огнетушителями необходимо руководствоваться рекомендациями по применению углекислотных огнетушителей, причем с целью лучшего использования веерообразной струи, рекомендуется удерживать огнетушитель на расстоянии не менее 1,5 м от очага пожара.

Не реже одного раза в год хладоновые огнетушители взвешивают; при этом масса заряда огнетушащего вещества может быть меньше в пределах 5% от номинального значения.

В случае величины утечки заряда сверх допустимой нормы огнетушитель выводится из эксплуатации до устранения неисправностей. Раз в пять лет хладоновые огнетушители подлежат обязательной перезарядки (не реже одного раза в 5 лет необходимо испытывать корпус огнетушителя на прочность гидростатическим пробным давлением).

Газовые огнетушители используются для тушения загораний различных веществ и материалов (за исключением горящих без доступа воздуха) и могут эксплуатироваться в широком температурном диапазоне. Большее распространение они имеют при тушении загораний на транспорте, электроустановок под напряжением и в случаях когда при тушении пожара может быть нанесен дополнительный ущерб оборудованию или материалу воздействие огнетушащего вещества.

Из за большого объема этот материал размещен на нескольких страницах: 1 2 3 4 5
