МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ

Федеральное агентство по образованию

Государственное образовательное учреждение

высшего профессионального образования

«РОСТОВСКИЙ ГОСУДАРСТВЕННЫЙ СТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ»

Утверждено на заседании кафедры

отопления, вентиляции и

кондиционирования 16.02.2006 г.

Расчет теплых полов

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

к курсовому проекту по дисциплине «Отопление»

для студентов специальности 290700 «Теплогазоснабжение и вентиляция»

Ростов-на-Дону

2006

УДК 697.24

Расчет теплых полов: методические указания к курсовому проекту по дисциплине «Отопление» для студентов специальности 290700 «Теплогазоснабжение и вентиляция».– Ростов н/Д: Рост. гос. строит. ун-т, 2006. –19 с.

Содержат сведения о проектировании и расчете напольного отопления в жилых и общественных зданиях. Использованы материалы, опубликованные в действующих нормативных и справочных документах.

Составитель: ассист.

Рецензент:

Редактор

Темплан 2006г., поз. 212

Подписано в печать 16.06.06. Формат 60х84/16.

Бумага писчая. Ризограф. Уч.-изд. л. 1,7. Тираж 30 экз.

Заказ 585.

Редакционно-издательский центр

Ростовского государственного строительного университета

Ростов на-Дону, 22, .

© Ростовский государственный

строительный университет, 2006

Введение

Системы «теплый пол» известны почти столько же, сколько существует отопление вообще. Одно из первых упоминаний касается теплых полов в древнеримских термах (банях), где нагретый воздух проходил по специальным каналам в каменном полу. Имелись теплые полы аналогичной конструкции и в турецких банях, причем там они являлись обязательным атрибутом. Таким образом, человечество уже более двух тысяч лет (а по другим данным, пяти) ценит тот замечательный комфорт, который несут системы типа «теплый пол». Однако до начала ХХ в. теплоносителем являлся исключительно нагретый воздух, который под действием естественной тяги проходил по каналам в полу, постепенно отдавая свое тепло гранитным плитам. В начале ХХ в. с появлением насосов появились теплые полы с использованием нагретой воды. И наконец с середины столетия с появлением относительно дешевой и доступной электроэнергии начали распространяться системы с использованием нагревательных кабелей. Особо широко они стали распространяться в последние 10–15 лет. Следует указать зоны наибольшего распространения «теплых полов». Сегодня это страны Северной Европы — Финляндия, Швеция, Норвегия, Дания, где значительная доля систем отопления зданий приходится на системы «теплый пол». По различным источникам, эта доля составляет от 15 до 50%. Интересно, что весьма быстро распространяются эти системы в странах с достаточно теплым климатом — Испания, Франция, страны Латинской Америки, Ближнего и Среднего Востока. Это связано с тем, что отопительный период в этих широтах весьма короток, а наиболее низкие температуры часто не опускаются ниже +3 — +5°C. Поскольку капитальные затраты на устройство «теплых полов» весьма низки, и они не занимают много места, эти системы распространяются все шире и шире.  Подмечено, что действует правило: какова доля в энергетике страны электричества, производимого возобновляемыми источниками (атомные и гидроэлектростанции), такова и доля электрического отопления. Россия, естественно, является исключением из правил. Еще 15 лет назад системы «теплый пол» как бытовой товар были совершенно неизвестны. Сегодня квартира не может считаться не только элитной, а даже средней, если в ней нет «теплого пола» в ванной или кухне, а то и во всех помещениях.

Виды теплого пола:

1) водяной теплый пол, осуществляемый теплоносителем, проходящим по трубопроводу, проложенному в конструкции пола.

2) электрический теплый пол, работает с помощью тепловыделяющих кабелей, расположенными в конструкции пола.

I. ВОДЯНОЙ ТЕПЛЫЙ ПОЛ

После того как выбран тип теплого пола (тип теплоизоляции, тип трубопровода, толщина излучающей стяжки и вид окончательной отделки), расчет сводится к определению четырех основных параметров:

• температуры поверхности пола в корреляции с температурой воздуха, °С;

• межосевого расстояния между трубками змеевика, см;

• излучающей способности, Вт/м2;

• теплового перепада между средней температурой теплоносителя и температурой воздуха, К.

Плотность укладки труб зависит от:

-  требуемой производительности обогревающего пола (теплопотерь помещения);

-  типа покрытия пола;

-  принятых параметров теплоносителя ;

-  температуры воздуха в помещении.

Рекомендуется сгущение шага труб у внешних стен (так называемая граничная зона) с целью увеличения температуры пола и тепловой производительности в местах, где имеются наибольшие затраты тепла.

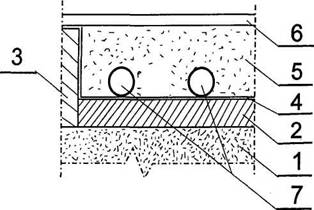

На рисунке представлена конструкция подпольного нагревателя.

1- перекрытие;

2 - тепловая изоляция;

3 - лента краевая (отделяющая от внешних стен);

4 - влагоустойчивая изоляция (пленка РЕ);

5 – бетонная отливка;

6 – половое покрытие;

7 - труба

Половое покрытие имеет существенное влияние на тепловую эффективность нагревателя и учтено в табл. 1 – 3.

Таблица 1

Тип полового покрытия: Rw=0,02 м2К/Вт - керамика, глазурь, камень

Таблица 2
