Регулирующая система горячего водоснабжения в малых зданиях может быть также саморегулирующей.

Расходы воды отопительной сети должны замеряться из прямоточного регулирующего вентиля или фиксироваться на устройстве отображения насоса (или пульте Д/У).

9.2 Соединения трубопровода вентиляционных устройств и калориферов.

9.2.1 Калориферы

Калориферы и другие подобные им, охлаждаемые вентилятором батареи оборудуются регулирующим или магнитным вентилем, запорным и прямоточным регулирующим вентилями, а также термометрами воды подающего и обратного трубопроводов в соответствии с представленными в пункте 13.7 соединением.

Регулирование несколькими калориферами, используемыми при основном отоплении жилого помещения, осуществляется с помощью комнатного термостата.

При остановке вентилятора регулирующий вентиль должен перекрыться. Если имеется обводная труба регулирующего вентиля, она оборудуется прямоточным регулирующим вентилем. Пример подсоединения калорифера представлен в пункте 13.7.

9.2.2 Вентиляционное устройство

Соединение трубопровода вентиляционного устройства и регулирование можно осуществлять при помощи двусторонних или трехходовых вентилей в соответствии с представленными в пункте 13.7 соединениями. Если в сети нет главного насоса, используется трехходовой вентиль.

Разъяснения по работе вентиляционных устройств представлены (если возможно) в чертежах соединений оборудования.

Для выравнивания изменений мощности запуск и остановку вентиляционных устройств рекомендуется производить ступенчато.

9.3 Чертеж соединений

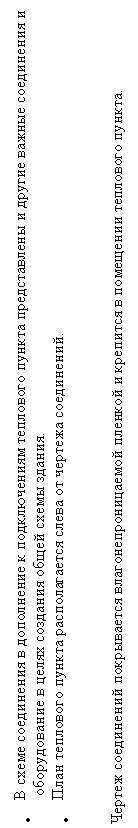

Таблица расчетов и схема соединений теплового пункта и тд. располагаются на одном чертеже в соответствии с инструкцией, представленной на стр. 36.

План технического помещения прилагается к чертежу соединения.

Чертежные пометки и ширина линий должны быть четкими и ясными.

9.3.1 Рабочие температуры сети отопления, необходимые для чертежа соединений

В качестве функций наружной температуры (=кривые регулирования и возможные ограничения) на чертеже соединений представлены рабочие величины температуры воды прямого и обратного трубопровода, расчитанные с помощью регулирующего оборудования первичного контура теплового пункта.

9.3.Разъяснения к чертежу соединений

Разъяснения к работе оборудования теплового пункта представлены в чертеже соединения.





Общество теплофикации Финляндии Инструкция к чертежу подключения

Комиссия по использованию тепла

9.4 Тепловые пункты

9.4.1 Комплект поставок и оборудование теплового центра

Комплект поставки теплового пункта включает в себя: трубопроводы в соответствии с основными соединениями (см. комплект поставки основных соединений) и установки с готовыми подключениями к электросети и оборудованные необходимыми воздушными вентилями и сливными клапанами.

Если в проекте основные соединения не представлены, поставка теплового пункта осуществляется по плану, согласованному с теплопоставщиком.

Подающий и обратный трубопроводы в тепловом пункте должны быть одного размера. Вентили и оборудование должны по размерам подходить к трубам. Потери давления оборудования и трубопроводов теплового пункта не должны превышать 5 кПа. В пункте 13.6 представлена нормативная таблица G по расчетам трубопроводов и оборудования вторичного контура теплообменника. Изготовитель теплового пункта должен по просьбе предоставить разъяснения относительно расчетов и потерь давления оборудования и трубопроводов, если размеры используемого оборудования не входят в таблицу.

9.4.2 Регулирующие системы и оборудование тепловых пунктов, измерения

Поставка изготовителем регулирующих вентилей, приводных двигателей и чувствительных температурных элементов теплового пункта всегда входит в комплект поставки теплового пункта. Тепловой пункт рекомендуется оборудовать единичными регуляторами независимо от системы контроля и регулирования здания.

Регулирующие установки желательно заранее оборудовать готовыми узлами подсоединений к системам строительного контроля зданий.

Регулирующие установки следует предварительно настроить, чтобы во время строительных работ не возникали сбои в работе отопительного оборудования. При необходимости в здании устанавливается временная система регулирования.

Рекомендуется, чтобы регулирующие контуры вторичной цепи вместе с оборудованием и соединениями, подключаемые непосредственно к тепловому пункту, входили бы в поставку теплового пункта заводского изготовления.

При расположении измерительных приборов теплового пункта необходимо принять во внимание, чтобы в результате измерений информация о рабочих величинах была бы достоверной. Напр. температурные датчики необходимо разместить в такой точке, чтобы результат измерений четко характеризовал среднюю температуру места расположения датчиков. Аналогичным образом точность измерения потока напр. зависит от прямолинейного чистого участка трубы.

9.4.3 Блок управления

Комплект поставки блока управления циркуляционными насосами и регулирующим оборудованием включает в себя все переключатели и механизмы, необходимые для подключения к электросети. Блок управления должен быть прост в эксплуатации и легко подключаться к электросети.

9.4.4 Теплоизоляция, поверхностная обработка и маркировка

Поверхность теплового пункта должна быть обработана и покрыта теплоизоляцией. При необходимости часть оборудования можно покрыть теплоизоляцией на месте монтажа.

Оборудование маркируется: четкие и ясные маркировки прочно крепятся к каждому станку или на комплект оборудования. Если используются комплексные маркировки, оборудование пронумеровывается в соответствии с обозначениями схемы соединений. Маркировка трубопроводов в виде указывающих направление потока стрелок и пояснительного текста производится на изоляционном материале трубопровода.

Маркировка оборудования входит в комплект поставки теплового пункта. При установке оборудования на месте эксплуатации маркировки должны находиться в легко доступных, видимых местах. Они не должны находиться на съемных крышках или подобных им частях оборудования.

Маркировка оборудования должна нести четкую информацию по расчетным величинам и другим техническим данным оборудования.

9.4.4.1 Маркировка теплообменников

Маркировка теплообменников содержит следующие сведения:

·  название изготовителя

·  маркировка модели, серии или единичного экземпляра

·  обозначение CE и две последних цифры года маркировки (за исключением оборудования высокого давления 1 класса)

·  год изготовления, если нет обозначения CE

·  самая высокая и самая низкая рабочие температуры (°C)

·  самое высокое эксплуатационное давление (бар)

·  объем в зависимости от месторасположения (л)

·  тепловая мощность (кВт)

·  проектные и расчетные температуры (°C)

·  потери давления в зависимости от места (кПа)

·  поток, в первичном и вторичном контуре (дм3/с)

В точках соединений необходимо с помощью текста и обозначений, указывающих направление потока, четко указать к каким трубопроводам произвести присоединение.

9.4.4.2 Маркировка регулирующего вентиля

Маркировка регулирующего вентиля содержит следующую информацию:

·  изготовитель

·  модель

·  параметр

·  номинальный размер

·  класс давления

9.4.4.3 Маркировка насоса

Маркировка насоса содержит следующие сведения:

·  изготовитель

·  модель/размер крыльчатки

·  скорость вращения (1/мин)

·  производительность (дм3/с)

·  высота подъема (кПа)

·  тепловая мощность электродвигателя (кВт) и номинальный поток (A)

·  самое высокое допустимое давление при эксплуатации (МПа или бар)

·  самая высокая допустимая температура (°C)

При расчетах теплового пункта производительность насоса (дм3/с) и высота подъема (кПа) представлены как рабочие величины.

9.4.5 Сигнализация

Тепловой пункт оборудуется как минимум сигнализационными переключателями, представленными в основных соединениях.

9.4.6 Монтаж теплового пункта

При монтажных работах следует соблюдать аккуратность и правильную заводскую технику, а также использовать на месте монтажа части заводского изготовления.

9.4.7 Звук

Шум оборудования теплового центра не должен быть помехой в условиях эксплуатации, заявленных поставщиком тепла. Уровень звука не должен превышать допустимые нормы, представленные в части С1 свода строительных распоряжений Финляндии. Шум, вызываемый сантехникой и электрооборудованием здания, не должен превышать 38 дБ в кухне и 33 дБ в жилых комнатах. Требования относительно звукового уровня в среднем: 33 дБ – в кухне, 28 дБ – в остальных комнатах.

9.4.8 Инструкции по эксплуатации и техобслуживанию

К комплекту поставки теплового центра прилагаются инструкции (на языке, нужном заказчику) по эксплуатации и техобслуживанию оборудования, а также схемы соединений регулирующих и электрических установок. Для хранения инструкций в техническом помещении организуется место.

9.4.9 Гарантия теплового центра

У теплового центра должна быть гарантия сроком не меньше 1 года, так называемая полная гарантия, в которую входят также прямые затраты по монтажным работам. Оснащение теплового центра имеет гарантию минимум на 2 года, материал теплового центра – минимум на 5 лет.

9.4.10 Тепловой центр как оборудование высокого давления

Теплообменники и расширительные баки являются оборудованием высокого давления. Законодательство, касающееся оборудования высокого давления, базируется на директивах ЕС 97/23/EY. В законодательстве подчеркивается ответственность изготовителя за реализацию рынка сбыта оборудования, а также ответственность владельца и пользователя за оборудование высокого давления на срок его эксплуатации.

Изготовитель оборудования высокого давления или комплексной установки должен предоставить страховку в соответствии с требованиями EY и промаркировать установки обозначениями СЕ

·  с помощью CE-маркировки изготовитель уведомляет о том, что оборудование высокого давления или установка спроектированы и изготовлены в соответствии с директивами оборудования высокого давления.

·  нельзя производить СЕ-маркировку оборудования (установки) высокого давления, изготовленного по так называемому заводскому методу /KTM-päätös 938/1999, 6 §/.

В приложении 1 случаи СЕ-маркировки в теплообменниках представлены более подробно.

10 ОБНОВЛЕНИЕ ОБОРУДОВАНИЯ СЕТИ ТЕПЛОСНАБЖЕНИЯ

10.1 Связь с теплопоставщиком

При планировании обновления оборудования, заказчик или его представитель (проектировщик, подрядчик) должен связаться с поставщиком тепла, с целью проведения расчетов оборудования в т. ч. на основании сведений по тепловым затратам. В то же время решается вопрос о необходимости обновления (реконструирования) оборудования поставщика тепла.

10.2 Обновление оборудования (принципы осуществления)

В интересах заказчика и поставщика тепла, а также в интересах проектировщиков и подрядчиков-монтажников - произвести капитальный ремонт теплового центра (или части центра) по истечении экономического срока его эксплуатации. В этом случае можно произвести тщательную финансовую и проектную подготовку, подготовку монтажных работ, разработать графики.

Тепловой центр, эксплуатационный срок которого свыше 20 лет, обновляется целиком.

10.3 Выполнение и объем работ по обновлению оборудования

Неисправное и ненадежное оборудование теплового центра обновляется согласно современным требованиям также в связи с частичной заменой установок.

В связи с обновлением вентиляционных и тепловых обменников выясняется необходимость замены оборудования и соединений вторичной цепи ву. контуров.

В связи с обновлением оборудования совместно с поставщиком тепла составляется план работ по разборке асбестовой изоляции. Работы выполняются согласно распоряжениям, касающимся разборки асбестовой изоляции.

Следует проверить стабильность функционирования сети отопления, и при необходимости установить преобразователь.

10.4 Проектирование работ по обновлению оборудования и монтаж

10.4.1 Начало проектирования и расчетов

Расчеты оборудования должны базироваться на действительных рабочих величинах. Система всегда проверяется в целом. Сведения по энергозатратам, необходимые для расчетов оборудования, можно получить от поставщика тепла (с разрешения заказчика).

Пользователь здания информирует о способах и опыте эксплуатации здания. Температуры воды подающей и обратной трубы вторичного контура при необходимости измеряются. Строительно-технические данные (объемы здания, количество квартир/жильцов и др. сведения) проверяются.

10.4.2 План и схема деятельности

План преобразований должен содержать единую четкую схему деятельности, в которой представлена работа отопительной системы заказчика после преобразований и технические данные оборудования, в том числе сведения об оборудовании, остающемся в эксплуатации. Технические данные старого, в дальнейшем используемого оборудования представляются как действительные рабочие величины.

Если необходимо - требуемые чертежи и рабочие отчеты выполняются.

10.4.3 Теплообменники, тепловые пункты

Необходимую мощность теплообменника сети отопления чаще всего можно рассчитать на основании данных о потреблении энергии. В пункте 13.4 представлен образец расчетов теплообменника отопления на основании энергозатрат.

В целях выяснения необходимой мощности теплообменника вентиляционной сети и др. требуется произвести исследования и (если надо) расчеты работы вентиляционного оборудования. В то же время выясняется вопрос о необходимости замены вентиляционного оборудования.

Теплообменник горячего водоснабжения расчитывается в соответствии с пунктом 4.2.1 независимо от предыдущих расчетов.

Обновляемые регулирующие установки и соединения вторичного контура размещаются (если возможно) централизованно в тепловом пункте.

10.4.4 Регулирующие вентили, чувствительные температурные элементы

Для расчетов регулирующих вентилей запрашиваются у поставщика тепла сведения о разности давлений и пределы колебаний.

Расчет вентиля должен основываться на действительных рабочих величинах, даже если замене подвергается только регулирующий вентиль.

Местоорасположение чувствительного температурного элемента воды подающей трубы проверяется, при необходимости он устанавливается заново в соответствии с пунктом 5.4. Месторасположение чувствительного элемента наружной температуры проверяется.

10.4.5 Насосы

Насосы расчитываются в соответствии с действительными рабочими параметрами, что позволяет сохранять сбалансированность сети отопления.

Проверяется работа и состояние старых, в дальнейшем используемых насосов. Месторасположение насосов указывается в проекте.

Нужный поток воды и разность давлений осуществляется в первую очередь путем правильного расчитывания насоса, во-вторых сжатием потока.

10.4.6 Расширительное и предохранительное оборудование

Расчеты по расширительному и предохранительному оборудованию проверяются и представляются в проекте, даже если оборудование не подлежит обновлению. Начальное давление расширительного бака всегда требует проверки.

Открытые расширительные системы заменяются закрытыми расширительными системами, если нет веских причин оставить систему открытой.

При выборе давления срабатывания предохранительного оборудования принимается во внимание конструктивное давление и состояние прежней отопительной системы.

Прежние вентили заполнения вентиляционной и отопительной сети удаляются, и в тепловом пункте устанавливаются новые вентили заполнения.

10.4.7 Запорные вентили и трубопроводы

Вентили с масляными уплотнениями и ненужные старые запорные вентили удаляются даже в связи с частичной заменой.

Работа и состояние в дальнейшем используемых вентилей подвергается проверке.

Старое ненужное оборудование и трубопроводы демонтируются.

10.4.8 Термометры и измерители давления

При обновлении оборудования заменяются термометры, защитные карманы, а также манометры с запорными вентилями.

Измерительные приборы монтируются по тому же принципу, как и в новом тепловом пункте: ненужные приборы удаляются, а недостающие - устанавливаются.

В связи с частичной заменой оборудования входящий и выходящий трубопроводы сети теплоснабжения оборудуются недостающими измерительными приборами после главных запорных вентилей заказчика, даже если они входят в измерительный блок поставщика тепла.

10.5 Оборудование поставщика тепла

Заранее перед началом работ по обновлению оборудования следует связаться с поставщиком тепла для выяснения возможной замены измерительного блока и в связи с этим согласовать работы по обновлению оборудования здания.

При демонтировании асбестовой изоляции здания целесообразно также разобрать изоляционный материал с трубопроводов и оборудования поставщика тепла. Финансовую и деловую стороны вопросов следует обсудить с поставщиком тепла перед началом выполнения работ. Тогда же договариваются и о прокладке новой изоляции.

Возможные перемещения оборудования и трубопроводов теплопоставщика осуществляются путем заранее сделанного письменного заказа на имя поставщика тепла. О расходах за перемещение оборудования договариваются с поставщиком тепла перед началом работ.

11 ПОДТВЕРЖДЕНИЕ КАЧЕСТВА И КОНТРОЛЬ

Гарантирование заказчику безопасной и качественной системы отопления является целью деятельности по контролю и проверке качества. В то же время поставщик тепла может контролировать эффективность работы сети централизованного теплоснабжения.

Деятельность по проверке и контролю за качеством, представленная в данном разделе, основывается на частноправовом договоре, заключенном между поставщиком тепла и заказчиком (договор на поставку тепла/условия продажи тепла). Образец договора о сотрудничестве между поставщиками тепла и подрядчиками, выполняющими монтажные работы теплового пункта, представлен в рекомендации К2 общества теплофикации Финляндии Sky.

11.1 Проектирование теплоснабжения и сантехническое проектирование

В целях выяснения потребной мощности и энергии здания выполняется проектирование сети централизованного теплоснабжения. Сведения, представляемые в расчетах, необходимы поставщику тепла в т. ч. для следующих функций:

·  определение принципов договора на поставку тепла

¨  заказанная мощность и/или заказной поток воды

·  оценка энергопотребления

·  проектирование подключения к сети централизованного теплоснабжения (расчеты, графики строительства)

План сети централизованного теплоснабжения, пояснения и чертежи отправляются поставщику тепла по электронной почте или на бумаге.

В плане сети централизованного теплоснабжения представлены теплотехнические и монтажные расчеты здания, касающиеся выбора и монтирования оборудования сети теплоснабжения. План сети централизованного теплоснабжения – это часть тепло - и сантехнического проектирования, и ответственность за него несет организация по проектированию сантехническогог оборудования.

План сети централизованного теплоснабжения должен содержать следующие сведения, которые уточняются в процессе строительства разными сторонами (проектировщик, поставщик оборудования, подрядчик по теплооборудованию, подрядчик по монтажу регулирующего оборудования):

·  теплотехнические сведения

·  расчеты вторичного контура

·  расчеты теплового пункта

·  рабочие параметры сетей отопления

·  соединения (также вторичные контуры)

·  описание работы оборудования

·  размещение оборудования и трубопроводов

·  план размещения.

11.1.1 Задачи организации по проектированию сантехническогог оборудования

В составленный проектировщиком план сети централизованного теплоснабжения входят:

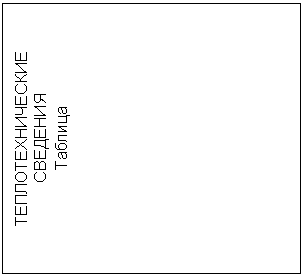

·  Таблица «Теплотехнические сведения»

¨  основные сведения о здании

¨  расчетные температуры и мощности отопления по группам оборудования

·  Годовой расход энергии теплофикационной сети

¨  сведения о сроках и способах эксплуатации оборудования, необходимые для расчетов потребности мощности и энергии

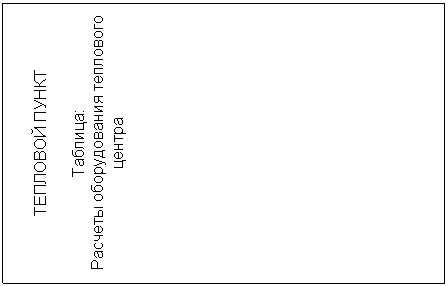

·  Расчетные сведения оборудования (Расчетная таблица теплового пункта)

¨  потоки насосов, вентилей, теплообменников, рабочие температуры и потери давления, а также предварительные расчеты ву. оборудования

¨  сеть, расчеты предохранительного и расширительного оборудования

¨  разность давлений, имеющаяся в распоряжении; расчетные сведения возможного регулятора разности давлений

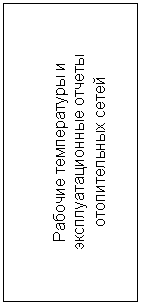

·  Рабочие величины отопительных сетей, предварительные сведения в протокол настройки

¨  мощность при различных наружных температурах

¨  потоки воды в разных циркуляционных сетях в соответствии с расчетными величинами теплообменника

¨  запроектированные рабочие температуры в функции наружной температуры

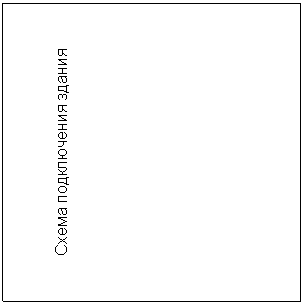

·  Соединения

¨  соединение теплового пункта

¨  возможные соединения вторичных контуров (калориферы, вентиляционные механизмы)

·  Описание деятельности регулирующих и управляющих систем

·  Размещение оборудования и трубопроводов, а также служебный ход к эксплуатируемому оборудованию

¨  отдельный план-чертеж теплового пункта только при необходимости

·  План размещения

¨  содержит также предварительное, оговоренное с поставщиком тепла, место расположения соединительного трубопровода

11.1.2 Задачи поставщиков оборудования

Поставщик оборудования производит расчеты и выбор оборудования здания на основании плана теплофикационной сети. Поставщик оборудования дополняет и проверяет данные оборудования. Предварительная расчетная таблица теплового пункта, составленная организацией по проектированию сантехнического оборудования, должна соответствовать выбранному оборудованию.

Поставщик оборудования добавляет в план теплофикационной сети следующие пункты:

·  Таблица «Тепловой пункт»

¨  теплообменники: изготовитель, образцы, мощности, температуры, потери давления

¨  регулирующая система: изготовители вентилей, образцы, потери давления, регулирующий центр, исполнительные устройства, регулятор разницы давлений

¨  насосы

¨  дополнительное оборудование

¨  расчеты обрудования, входящего в комплект поставки теплового пункта,

¨  данные тестирования теплообменника в соответствии с EN-стандартом

·  Рабочие величины отопительных сетей, дополнительные сведения в протокол настройки

¨  регулирующее оборудование: регулирующий центр, регулирующие вентили, исполнительные устройства

¨  потоки воды сети ГВС и расходы воды циркуляционного контура

¨  потоки воды отопительных сетей, температуры в функции наружной температуры

·  Соединение теплового пункта

·  Описание и инструкции к работе оборудования.

Таблицу «Тепловой пункт» или соответствующий технический перечень теплового пункта следует отправить поставщику тепла сразу после заключения договора по поставке тепла до того, как тепловой пункт будет доставлен заказчику, чтобы успеть внести возможные изменения.

11.2 Монтаж теплового пункта и прием в эксплуатацию

В таблице F представлены действия и документы, необходимые при приеме в эксплуатацию оборудования сети централизованного теплоснабжения. Поставщик тепла может осуществить и проконтролировать работы по введению оборудования в эксплуатацию самостоятельно или, при желании, предоставить выполнение части работ специализированным подрядным организациям, имеющим разрешение официальных органов, или другим, предлагающим свои услуги организациям (лицам).

Таблица F. Процесс введения в эксплуатацию оборудования сети централизованного теплоснабжения.

Поставщик тепла может уполномочить подрядчика по теплооборудованию или другие, предлагающие свои услуги организации (лица) провести пусконаладочные и рабочие испытания оборудования. У специализированного подрядчика по теплооборудованию, имеющее официальное разрешение, должна быть достаточно эффективная система контоля за качеством. Специализированный подрядчик отправляет подтвержденные своей подписью протоколы поставщику тепла. Поставщик тепла контролирует работу подрядчика, проводя выборочную проверку.

11.2.1 Прием в эксплуатацию, пусконаладочный контроль

Готовность монтажа обрудования отмечается либо в ходе проверки, проводимой поставщиком тепла, либо в протоколе контроля монтажных работ, составленным специализированным подрядчиком, имеющим официальное разрешение от поставщика тепла.

В ходе приема оборудования в эксплуатацию проводится проверка следующих пунктов:

·  проверка уплотнений соединений

·  месторасположение и помещение техобслуживания

·  теплообменники (табличные значения)

·  обозначение CE и страховка в соответствии с требованиями

·  регулирующие вентили (табличные значения)

·  соединение, первичный и вторичный контуры

·  расширительное и предохранительное оборудование

·  вентили и тп. оборудование/соединения

·  удаление воздуха и слив

·  термометры и измерители давления

·  регулирующее оборудование и температурные датчики

·  размеры трубопроводов и материалы

·  крепление трубопроводов и оборудования

·  вопросы по тепловому расширению

·  насосное оборудование

·  нагревательное и вентиляционное оборудование

11.2.1.1 Испытание на герметичность

Проверка герметичности трубопроводов и оборудования первичного контура проводится под давлением холодной водой. Испытательное давление – 1,3 х максимальное допустимое эксплуатационное давление (= запроектированное давление). Обычно испытательное давление – 2,1 МПа (1,3 х1,6 МПа). Испытательное давление поддерживается не менее 15 минут, в течении которых проверка всех частей и соединений, подвергающихся давлению, все-же является возможной.

Запроектированное давление старого, в дальнейшем используемого оборудования следует принять во внимание при определении испытательного давления.

11.2.2 Начало поставки тепла

Поставку тепла начинает всегда поставщик тепла. Поставка тепла может быть начата тогда, когда оборудование теплоснабжения заказчика отвечает техническим требованиям, предъявляемым поставщиком тепла, и налицо готовность к расчетам тепловой энергии.

11.2.3 Настрой регулирующей системы и рабочие испытания

Регулирующая система теплового центра настраивается на месте монтажа после начала процесса поставки тепла. Настрой осуществляется на основании исходных данных, представленных проектировщиком.

Подрядчик регулирующего оборудования получает от подрядчика по теплооборудованию часть плана сети теплоснабжения, где представлены требуемые основные сведения и проектные величины оборудования:

·  Сведения по обрудованию

¨  регулирующий центр

¨  исполнительные устройства

¨  вентили

·  Расчетные данные проектировщика

¨  потребные мощности и пределы их колебаний

¨  потоки

¨  температуры и разности давлений

Задачи настройщика оборудования:

·  определение измерительных сигналов датчиков

·  установка выходных параметров и рабочих диапазонов

·  установка регулирующих параметров

·  установка компенсационных воздействий

·  установка заданных величин регулирования (основные и предельные)

·  проверка установки переключателей

·  составление протоколов настройки.

Проверки переходных характеристик при рабочих испытаниях регулирующих контуров, проводимых подрядчиком регулирующего оборудования, подтверждают, что оборудование после настройки работает в соответствии с требованиями. На особо сложных объектах испытания переходных характеристик следует производить, используя записывающее устройство или устройство регистрации данных. Результаты рабочих испытаний прилагаются к протоколу настройки.

Протокол настройки входит в сдаточную документацию и является частью протокола сдачи объекта в эксплуатацию.

EnergyPlaza — Финско Российская ИнфраСеть, http://www. planora. fi/sivu/ru/

Из за большого объема этот материал размещен на нескольких страницах: 1 2 3
