│Обнаружение и окон - │ВЭЗ, ВЭЗ МДС, │КВЭЗ, │ВЭЗ, ВЭЗ │ВЭЗ МДС, │ВЭЗ МДС │
│туривание зон повы - │КВЭЗ, ЭП, ЕП, │МПВ, [ЭП,│МДС, КВЭЗ, │КВЭЗ, ЭП, │КВЭЗ, С, │
│шенной трещиновато - │МПВ, МОВ, ВСП,│М, СП, │ЭП, ЕП, МПВ │[ДИП, │[ЭП, М, │
│сти, тектонических │СП НСП, Кар, │МП, УКС] │НСП, Кар, │ДЭМП, МПВ,│СП, МП, │
│нарушений и актив - │ЧЭМЗ, РЛЗ, │ │ЧЭМЗ, РЛЗ, │СП, М] │УКС] │
│ных разрывных │Г-Э, [ВЭЗ ВП, │ │СППБ │ │ │
│структур │РВП, ДЭМП, │ │ │ │ │
│ │НИЭМПЗ, М, Г, │ │ │ │ │
│ │СППБ] │ │ │ │ │
├────────────────────┼──────────────┼─────────┴────────────┴──────────┴──────────┤
│Обнаружение и │ВЭЗ, ВЭЗ МДС, │ВЭЗ МДС, КВЭЗ, ЭП, МПВ, ВСП, [ВП, СП, МП, Г,│
│оконтуривание │ЭП, ВИЭП, РВП,│РВП, Кар, СППБ] │
│карстовых полостей │МОВ, [ОГТ, ОГП│ │
│и подземных │ВСП, Г, Г-Э, │ │
│выработок │СП, РЛЗ, М, │ │
│ │СППБ] │ │
├────────────────────┼──────────────┴──────────────────────┬─────────────────────┤
│Обнаружение и окон - │ОГТ, ВЭЗ, ВЭЗ МДС, ЭП, МПВ, Г, М, │ОГТ, ВЭЗ, ВЭЗ МДС, │
│туривание погре - │Г-Э, [ДЭМП, СП, РВП, РЛЗ, СППБ] │ЭП, Г, М, Г-Э, [ДЭМП,│
│бенных останцов │ │СП, РЛЗ] │
│скальных пород и │ │ │
│переуглублений в │ │ │
│скальном основании │ │ │
├────────────────────┼──────────────┬──────────────────────┼──────────┬──────────┤
│Обнаружение и окон - │ВЭЗ, ЭП, МПВ, │ВЭЗ, ЭП, С, РЛП, РЛЗ, │ │ВЭЗ и ЭП, │
│туривание таликов, │Кар, [ЧЭМЗ, │[М, ЕП, МЗТ, УЭМЗ, │ │С, РЛЗ, │
│перелетков и мерз - │ДЭМП, ВЧЭП, │Радиокип] │ │[М, ЕП, │
│лых пород среди │НЭП, РЛЗ, │ │ │МЗТ, Ради-│
│талых, отдельных │СППБ, МОВ, │ │ │окип] │
│ледяных тел и зон │ВСП, ВЭЗ ВП, │ │ │ │
│повышенной льдисто - │ЕП, РЛЗ, │ │ │ │
│сти │Радиокип] │ │ │ │
├────────────────────┴──────────────┴──────────────────────┴──────────┴──────────┤
│ Изучение в плане и разрезе положения геологических границ │
├────────────────────┬──────────────┬─────────┬────────────┬─────────────────────┤
│Обнаружение и окон - │ЭП, ВЭЗ, [ЕП, │ │ │ │
│туривание пород, │С] │ │ │ │
│загрязненных раз - │ │ │ │ │
│личными загрязните - │ │ │ │ │
│лями │ │ │ │ │
├────────────────────┼──────────────┼─────────┴────────────┴─────────────────────┤
│Локализация мест │ЕП, ЭП, Рез, │ЕП, ЭП, Рез, Расх, МЗТ, ВЭЗ, [МПВ] │
│разгрузки подземных │Расх, МЗТ, │ │
│и техногенных вод, │ВЭЗ, [МПВ] │ │
│мест фильтрации вод │ │ │
│через земляные │ │ │
│сооружения │ │ │
├────────────────────┼──────────────┼─────────┬────────────┬──────────┬──────────┤
│Локализация мест │ЭП, ЕП, ВЭЗ, │ │ │ │ЭП, ЕП, │
│коррозии или │лаб. изм. │ │ │ │ВЭЗ, изм. │
│опасности коррозии │плотности │ │ │ │блужд. │
│подземных │катодного │ │ │ │токов │
│металлических │тока, регист. │ │ │ │ │
│конструкций │блуждающих │ │ │ │ │
│ │токов │ │ │ │ │
├────────────────────┴──────────────┴─────────┴────────────┴──────────┴──────────┤
│ Определение состава, строения, состояния и свойств грунтов │
├────────────────────┬──────────────┬─────────┬────────────┬──────────┬──────────┤
│Определение литоло - │ВЭЗ, ВЭЗ ВП, │ │ВЭЗ, ВЭЗ ВП,│Кар │ │
│го-петрографическо- │МПВ, ВСП, СП, │ │МПВ, ВС, П, │ │ │
│го состава │Кар │ │СП, Кар │ │ │
├────────────────────┼──────────────┴─────────┴────────────┴──────────┼──────────┤
│Определение физи - │ГГМ, ННМ, [УЗК, КС, ЭМК, МПВ, ВСП, СП, ВЭЗ, ЭДЗ,│ │
│ческих свойств │СППБ] │ │
│дисперсных пород │ │ │
│(плотности, влаж - │ │ │
│ности, пористости) │ │ │
├────────────────────┼──────────────┬─────────┬────────────┬──────────┼──────────┤
│Изучение трещино - │МПВ, ВСП, СП, │ │ │МПВ, ВСП, │ │
│ватости и пористо - │АК, УЗК, изм. │ │ │СП, АК, │ │
│сти скальных пород │на обр., [ВЭЗ │ │ │УЗК, изм. │ │
│ │СППБ] │ │ │на обр., │ │
│ │ │ │ │[ВЭЗ] │ │
├────────────────────┼──────────────┼─────────┴────────────┴──────────┼──────────┤
│Определение водно - │ВЭЗ, МПВ, ВП, │ │ │
│физических свойств │[Кар] │ │ │
├────────────────────┼──────────────┴──────────────────────┬──────────┼──────────┤
│Определение дефор - │МПВ, ВСП, СП, АК, УЗК, изм. на обр., │ │ │
│мационных и проч - │[ВЭЗ, ЭДЗ, СППБ] │ │ │
│ностных свойств │ │ │ │
│пород │ │ │ │
├────────────────────┼──────────────┬──────────┬───────────┼──────────┼──────────┤
│Оценка неоднородно - │МПВ, ВСП, СП │ │ │ │ │
│сти массива скаль - │на разных │ │ │ │ │
│ных и дисперсных │частотах, ОГТ,│ │ │ │ │
│пород │[ВЭЗ, ЭП, │ │ │ │ │
│ │СППБ] │ │ │ │ │
├────────────────────┼──────────────┼──────────┼───────────┼──────────┼──────────┤
│Изучение напряжен - │МПВ, ВСП, ГП, │ │ │ │ │
│ного состояния пород│Г-Э, ЕИЭМПЗ │ │ │ │ │
├────────────────────┼──────────────┼──────────┼───────────┼──────────┼──────────┤
│Определение минера - │ЭП, ВЭЗ, Рез, │ │ │ │ │
│лизации подземных │КС │ │ │ │ │
│вод и засоленности │ │ │ │ │ │
│дисперсных пород в │ │ │ │ │ │
│мерзлом и немерзлом │ │ │ │ │ │
│состоянии │ │ │ │ │ │
├────────────────────┼──────────────┴──────────┴───────────┴──────────┴──────────┤
│Определение льдисто-│Комплексы УЗК и МП, ВЭЗ и КС │
│сти и криогенного │ │
│строения дисперсных │ │
│пород │ │
├────────────────────┼──────────────┬──────────┬───────────┬──────────┬──────────┤
│Определение корро - │ЭП, ВЭЗ, изм. │ │ │ │ЭП, ВЭЗ, │
│зионной агрессив - │на обр. │ │ │ │изм. на │
│ности грунтов и │ │ │ │ │обр. │
│подземных вод по │ │ │ │ │ │
│отношению к стали │ │ │ │ │ │
├────────────────────┴──────────────┴──────────┴───────────┴──────────┴──────────┤
│ Изучение геологических и инженерно-геологических процессов │
│ (осуществляется по методике режимных наблюдений) │
├────────────────────┬───────────────────────────────────────────────────────────┤
│Наблюдение за изме - │ВЭЗ, МПВ, ВСП, [ВЭЗ ВП, ЧЭМЗ, РЛЗ] │
│нением глубины │ │
│залегания уровня │ │
│грунтовых вод │ │
├────────────────────┼───────────────────────────────────────────────────────────┤
│Определение направ - │Расх, Рез, МЗТ, [ЕП] │
│ления и скорости │ │
│движения подземных │ │
│вод │ │
├────────────────────┼───────────────────────────────────────────────────────────┤
│Обнаружение мест │ЕП, Т°, ВЭЗ ВП, [Рез] │
│разгрузки подземных │ │
│вод, утечек бытовых │ │
│и промышленных вод │ │
├────────────────────┼───────────────────────────────────────────────────────────┤
│Наблюдение за │ННК, КС [ВЭЗ], МПВ, ВСП, [СП] │
│влажностным режимом │ │
│дисперсных пород │ │
│зоны аэрации │ │
├────────────────────┼───────────────────────────────────────────────────────────┤
│Наблюдение за из - │ВЭЗ, МПВ, ВСП, Кар, Т°, [ЭП ЧЭМЗ, РЛЗ, СППБ] │
│менением глубины │ │
│сезонного и техно - │ │
│генного промерзания │ │
│и протаивания │ │
│дисперсных и │ │
│скальных пород │ │
├────────────────────┼───────────────────────────────────────────────────────────┤
│Наблюдение за изме - │МПВ, ВСП, АП, СП, Кар, Г, [ЕП, ЕИЭМПЗ, Г-Э, РЛЗ, М] │
│нением напряженного │ │
│состояния, возник - │ │
│новением и разви - │ │
│тием трещин │ │
├────────────────────┼───────────────────────────────────────────────────────────┤
│Изучение опасных │МПВ, ОГТ, Кар, [СППБ, ЭП, ВЭЗ, ВЭЗ МДС, Г, М, Г-Э, ВЭЗ ВП, │
│геологических и │МЗТ, ЕИЭМПЗ, ЕП, Т°, РЛЗ] │
│инженерно-геологи - │ │
│ческих процессов │ │
├────────────────────┼───────────────────────────────────────────────────────────┤
│Сейсмическое │МПВ, ВСП, СК, регист. сл. землетр., взрывов, микросейсм., │
│микрорайонирование │[Кар (ГГМ), сильных землетр.] │
├────────────────────┴───────────────────────────────────────────────────────────┤
│ Примечание. Курсивом обозначены вспомогательные │
│геофизические методы. │
└────────────────────────────────────────────────────────────────────────────────┘
Приложение Е
(справочное)
ОПРЕДЕЛЕНИЕ ИНЖЕНЕРНО-ГЕОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК ГРУНТОВ
ПО РЕЗУЛЬТАТАМ ГЕОФИЗИЧЕСКИХ ИССЛЕДОВАНИЙ
┌─────────────────────┬───────────────┬───────────────┬─────────────────────────────┐
│ Виды и состояние │Наименование │ Геофизический │ Уравнение связи │
│ грунтов │инженерно - │ параметр, │ │
│ │геологических │ ед. измерения │ │
│ │характеристик, │ │ │
│ │ед. измерения │ │ │
├─────────────────────┴───────────────┴───────────────┴─────────────────────────────┤
│ Деформационные характеристики │
├─────────────────────┬───────────────┬───────────────┬─────────────────────────────┤
│Для образцов скаль - │Статический │Динамический │ 1,14 │
│ных, полускальных │модуль упру - │модуль Юнга Е,│Е = 0,35Е │
│пород (по │гости Е, МПа │ д │ с д │
│) │ с │МПа │ │
├─────────────────────┼───────────────┼───────────────┼─────────────────────────────┤
│Мерзлые дисперсные │Статический │Динамический │ 2 │
│грунты (по │модуль упру - │модуль Юнга Е,│Е = 0,6 + 0,116Е + 0,01Е │
│) │гости Е, МПа │ д │ с д д │
│ │ с │МПа │ │
├─────────────────────┼───────────────┼───────────────┼─────────────────────────────┤
│Мерзлые глины и │Модуль дефор - │Скорость про - │ -6 2 │
│супеси (по │мации Е, МПа │дольных волн │Е = 8,13 х 10 V │
│) │ │V, м/с │ р │
│ │ │ р │ │
├─────────────────────┼───────────────┼───────────────┼─────────────────────────────┤
│Скальные породы │Модуль дефор - │Динамический │LgE = -0,75 + 1,14 lgE │
│(эффузивные) │мации Е, МПа │модуль Юнга Е │ д │
│(по ) │ │ д │ │
│ │ │(Е = 104 + │ │
│ │ │ д │ │
│ │ │ 4 │ │
│ │ │ 8 х 10 ) МПа │ │
├─────────────────────┼───────────────┼───────────────┼─────────────────────────────┤
│Скальные породы │Модуль дефор - │Динамический │LgE = -1,45 + 1,28 lgЕ │
│(интрузивные и │мации Е, МПа │модуль Юнга Е │ д │
│метаморфические) (по │ │ д │ │
│) │ │(Е = 104 + │ │
│ │ │ д │ │
│ │ │ 4 │ │
│ │ │ 8 х 10 ) МПа │ │
├─────────────────────┼───────────────┼───────────────┼─────────────────────────────┤
│Скальные породы │Модуль дефор - │Динамический │LgE = -1,5 + 1,26 lgE │
│(осадочные) (по │мации Е, МПа │модуль Юнга Е │ д │
│) │ │ д │ │
│ │ │(Е = 104 + │ │
│ │ │ д │ │
│ │ │ 4 │ │
│ │ │ 8 х 10 ) МПа │ │
├─────────────────────┼───────────────┼───────────────┼─────────────────────────────┤
│Скальные и полу - │Модуль дефор - │Динамический │ -4 1,632 │
│скальные грунты │мации Е, МПа │модуль Юнга │Е = 0,826 х 10 Е │
│(по и │ │Е, МПа │ д │
│) │ │ д │ │
├─────────────────────┼───────────────┼───────────────┼─────────────────────────────┤
│Дресвяные, щебенис - │Модуль дефор - │Динамический │Е = 0,1Е - 16 │
│тые, крупнообломоч - │мации Е, МПа │модуль Юнга │ д │
│ные грунты (по │ │Е, МПа │ │
│) │ │ д │ │
├─────────────────────┼───────────────┼───────────────┼─────────────────────────────┤
│Пески от крупных до │Модуль дефор - │Динамический │1) Е = 0,0854Е + 3 │
│гравелистых, выше УГВ│мации Е, МПа │модуль Юнга │ д │
│(1 - по , │ │Е, МПа │ │
│, │ │ д │ Е = 0,116Е - 4,7 │
│; 2 - │ │ │ д │
│по ; │ ├───────────────┼─────────────────────────────┤
│3 - по │ │Скорость Р - и │2) Е = 0,014V + 0,198V - 27│
│) │ │S-волн V и │ р s │
│ │ │ р │ │
│ │ │V, м/с │ │
│ │ │ s │ │
│ │ ├───────────────┼─────────────────────────────┤
│ │ │Динамический │3) Е = 11 + 0,03Е + │
│ │ │модуль Юнга │ д │
│ │ │Е, МПа. │ 12мю + 0,1Z │
│ │ │ д │ │
│ │ │Коэффициент │ │
│ │ │Пуассона мю. │ │
│ │ │Глубина Z, м │ │
├─────────────────────┼───────────────┼───────────────┼─────────────────────────────┤
│Пески влажные (по │Модуль дефор - │Динамический │Е = 0,0445Е + 3,1 │
│) │мации Е, МПа │модуль Юнга │ д │
│ │ │Е, МПа │ │
│ │ │ д │ │
├─────────────────────┼───────────────┼───────────────┼─────────────────────────────┤
│Толща песчано-гли - │Модуль дефор - │Динамический │Е = 0,64Е + 3,5 │
│нистых грунтов при │мации Е, МПа, │модуль Юнга │ д │
│природной влажности │ │Е, МПа │ │
│(по ) │ │ д │ │
├─────────────────────┼───────────────┼───────────────┼─────────────────────────────┤
│Толща песчано - │Модуль дефор - │Скорость S-волн│Е = 0,154V - 12 │
│глинистых грунтов, │мации Е, МПа │V, м/с │ s │
│выше УГВ (по │ │ s │ │
│ и │ │ │ │
│) │ │ │ │
├─────────────────────┼───────────────┼───────────────┼─────────────────────────────┤
│Толща песчано - │Модуль дефор - │Скорость S-волн│1) Е = 0,1517V - 18,9 │
│глинистых грунтов, │мации Е, МПа │V, м/с │ s │
│ниже УГВ (1, 2 - по │ │ s │ │
│ и │ ├───────────────┼─────────────────────────────┤
│; 3 - │ │Динамический │ -4 2 │
│по ) │ │модуль Юнга │2) Е = 2,261 х 10 V + 4,2 │
│ │ │Е, МПа. │ s │
│ │ │ д ├─────────────────────────────┤
│ │ │Коэффициент │3) Е = 2 + 0,03Е + │
│ │ │Пуассона мю. │ д │
│ │ │Глубина Z, м │ 10мю + 0,1Z │
├─────────────────────┴───────────────┴───────────────┴─────────────────────────────┤
│ Деформационные характеристики │
├─────────────────────┬───────────────┬───────────────┬─────────────────────────────┤
│Толща песчано-гли - │Модуль дефор - │Скорость Р-волн│ V /(0,126+31) │
│нистых грунтов (по │мации Е, МПа │V, м/с. │ р -1 │
│) │ │ р │Е = ро е 10 │
│ │ │Плотность ро, │ │
│ │ │г/см3 │ │
├─────────────────────┼───────────────┼───────────────┼─────────────────────────────┤
│Лессовые суглинки, │Модуль дефор - │Динамический │Е = 0,045Е + 7 │
│выше УГВ │мации Е, МПа │модуль Юнга │ д │
│(по ) │ │Е, МПа │ │
│ │ │ д │ │
├─────────────────────┼───────────────┼───────────────┼─────────────────────────────┤
│Лессовидные суглинки │Модуль дефор - │Динамический │Е = 0,033Е + 6,5 │
│и супеси с включе - │мации Е, МПа │модуль Юнга │ д │
│ниями обломков, выше │ │Е, МПа │ │
│УГВ (по )│ │ д │ │
├─────────────────────┼───────────────┼───────────────┼─────────────────────────────┤
│Суглинок мягкоплас - │Модуль дефор - │Динамический │Е = 2,7 + 0,014Е + │
│тичный (по │мации Е, МПа │модуль Юнга │ д │
│) │ │Е, МПа. │9,3мю + 0,046Z │
│ │ │ д │ │
│ │ │Коэффициент │ │
│ │ │Пуассона мю. │ │
│ │ │Глубина Z, м │ │
├─────────────────────┼───────────────┼───────────────┼─────────────────────────────┤
│Суглинок твердый │Модуль дефор - │Динамический │Е= 10,3 + 0,016Е + │
│(по ) │мации Е, МПа │модуль Юнга │ д │
│ │ │Е, МПа. │0,11мю + 0,047Z │
│ │ │ д │ │
│ │ │Коэффициент │ │
│ │ │Пуассона мю. │ │
│ │ │Глубина Z, м │ │
├─────────────────────┼───────────────┼───────────────┼─────────────────────────────┤
│Глина твердая и │Модуль дефор - │Динамический │Е = 12,2 + 0,007Е + │
│полутвердая (по │мации Е, МПа │модуль Юнга │ д │
│) │ │Е, МПа. │8,6мю + 0,03Z │
│ │ │ д │ │
│ │ │Коэффициент │ │
│ │ │Пуассона мю. │ │
│ │ │Глубина Z, м │ │
├─────────────────────┼───────────────┼───────────────┼─────────────────────────────┤
│Глинистые грунты │Модуль дефор - │Динамический │Е = 0,108Е - 1,9 │
│Урала │мации Е, МПа │модуль Юнга │ д │
│(по ) │ │Е, МПа │ │
│ │ │ д │ │
├─────────────────────┴───────────────┴───────────────┴─────────────────────────────┤
│ Прочностные характеристики │
├─────────────────────┬───────────────┬───────────────┬─────────────────────────────┤
│Мерзлые грунты (по │Сцепление С, │Скорость про - │ -5 1,75 │
│ и │МПа │дольных волн │С = 1,8 х 10 V │
│) │ │V, м/с │ р │
│ │ │ р │ │
├─────────────────────┼───────────────┼───────────────┼─────────────────────────────┤
│Лессовидные породы │Сцепление С, │Модуль сдвига │ -4 │
│при W = 8 + 20% (по │кПа │G, кПа │С = 4,8 х 10 G - 0,08 │
│) │ │ │ │
├─────────────────────┼───────────────┼───────────────┼─────────────────────────────┤
│Лессовидные непро - │Сцепление С, │Модуль сдвига │ -4 │
│садочные суглинки │кПа │G, кПа │С = 7,5 х 15 G - 0,356 │
│(по ) │ │ │ │
├─────────────────────┼───────────────┼───────────────┼─────────────────────────────┤
│Пески выше УГВ (по │Угол внутрен - │Модуль сдвига │ -2 │
│) │него трения фи,│G, МПа. │фи = 5,64 х 10 G + 29 │
│ │град │Скорость по - │ │
│ │ │перечных волн │ -2 │
│ │ │V, м/с │фи = 4,98 х 10 V + 23,3 │
│ │ │ s │ s │
├─────────────────────┼───────────────┼───────────────┼─────────────────────────────┤
│Пески ниже УГВ (по │Угол внутрен - │Модуль сдвига │ -4 2 │
│) │него трения фи,│G, МПа. │фи = 0,378 х 10 G + 28,6 │
│ │град │Скорость по - │ │
│ │ │перечных волн │ -5 3 │
│ │ │V, м/с │фи = 8,468 х 10 V + 27,8 │
│ │ │ s │ s │
├─────────────────────┼───────────────┼───────────────┼─────────────────────────────┤
│Для образцов скальных│Предел прочно - │Скорость Р-волн│ 2 │
│и полускальных │сти на одно - │V, м/с. │ V х ро(1-2мю ) │
│грунтов (по │осное сжатие │ p │ р д -3│
│) │сигма, МПа │Динамический │сигма = ----10 │
│ │ сж │коэффициент │ сж 2С(1-2мю ) │
│ │ │Пуассона мю. │ д │
│ │ │ д │ │
│ │ │Плотность ро, │ 2 -3 │
│ │ │г/см3. │ rV х 10 │
│ │ │Скорость S-волн│ s │
│ │ │V, м/с │ сигма = │
│ │ │ s │ сж С │
│ │ │ │ │
│ │ │ │(С = 240 для известняков; │
│ │ │ │С = 180 для метаморфических │
│ │ │ │пород; │
│ │ │ │С = 120 для древних │
│ │ │ │интрузивных пород; │
│ │ │ │С = 180 для песчаников и │
│ │ │ │алевролитов; │
│ │ │ │С =для молодых │
│ │ │ │интрузивных и эффузивных │
│ │ │ │пород) │
├─────────────────────┼───────────────┼───────────────┼─────────────────────────────┤
│Песок, суглинок, │Расчетное │Скорость про - │ -4 │
│глина (по │сопротивление │дольных волн │R = 0,265 + 7,04 х 10 + │
│) │R, кГ/см2 │V, м/с │ u │
│ │ u │ р │ │
│ │ │ │ -6 2 │
│ │ │ │8,439 х 10 V │
│ │ │ │ р │
├─────────────────────┴───────────────┴───────────────┴─────────────────────────────┤
│ Физические характеристики │
├─────────────────────┬───────────────┬───────────────┬─────────────────────────────┤
│Пески любой степени │Объемная масса │Скорость про - │ 0,125 │
│влажности (по │скелета ро, │дольных волн │ро = 1,013V - 0,390 │
│) │г/см3 │V, м/с │ р │
│ │ │ р │ -3 │
│ │ │ │р = 0,322 х 10 V + 1,660 │
│ │ │ │ р │
├─────────────────────┼───────────────┼───────────────┼─────────────────────────────┤
│Лесс (по │Объемная масса │Скорость S-волн│ -6 │
│ и │скелета ро, │V, м/с │ро = 1,19 + 475 х 10 V │
│) │г/см3 │ s │ ск s │
├─────────────────────┼───────────────┼───────────────┼─────────────────────────────┤
│Песчаные грунты выше │Коэффициент │Динамический │е = 37,5/Е + 0,364 │
│УГВ (по │пористости е │модуль Юнга │ д │
│) │ │Е, МПа │ │
│ │ │ д │ │
│ ├───────────────┼───────────────┼─────────────────────────────┤
│ │Пористость n, %│Динамический │n = (15,58/Е + 0,198)100 │
│ │ │модуль Юнга │ д │
│ │ │Е, МПа │ │
│ │ │ д │ │
├─────────────────────┼───────────────┼───────────────┼─────────────────────────────┤
│Органические грунты │Коэффициент │Скорость SH - │е = (297,12/V ) - 1,27 │
│(торфы) (по │пористости е │волны V, │ SH │
│ и │ │ SH │ │
│Тер-) │ │м/с │ │
├─────────────────────┼───────────────┼───────────────┼─────────────────────────────┤
│Органические грунты │Полная влаго - │Скорость SH - │W = (187,28/V ) - 0,52 │
│(торфы) (по │емкость │волны V, │ sat SH │
│ и │W, кГ/кТ │ SH │ │
│Тер-) │ sat │м/с │ │
├─────────────────────┼───────────────┼───────────────┼─────────────────────────────┤
│Органические грунты │Весовая │Скорость SH - │W = (174,06/V ) - 0,50 │
│(торфы) (по │влажность W, │волны V, │ SH │
│ и │кГ/кТ │ SN │ │
│Тер-) │ │м/с │ │
└─────────────────────┴───────────────┴───────────────┴─────────────────────────────┘

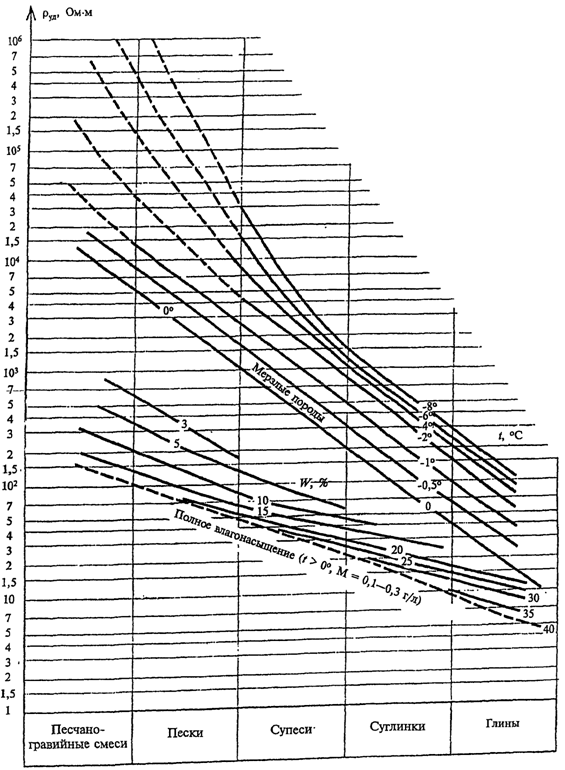

Приложение Ж
(справочное)

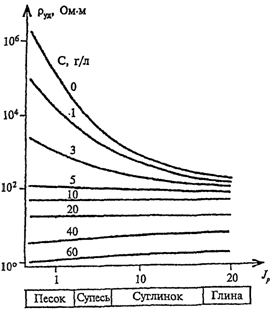

ЗАВИСИМОСТЬ УДЕЛЬНЫХ ЭЛЕКТРИЧЕСКИХ СОПРОТИВЛЕНИЙ (УЭС)
ОТ СОСТАВА ГРУНТА

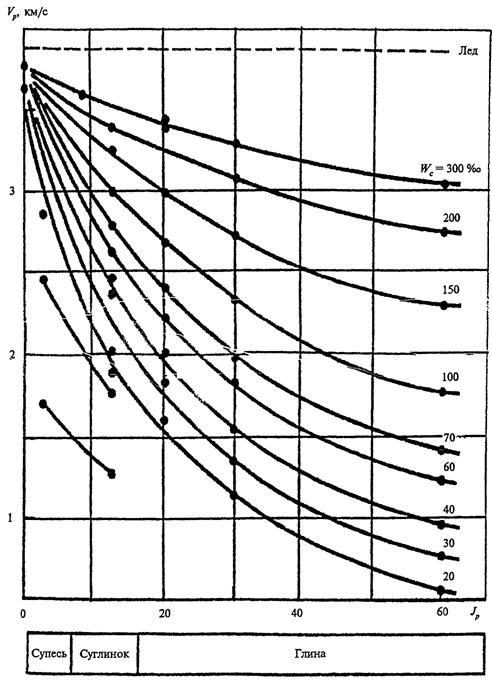

Приложение И
(справочное)
ЗАВИСИМОСТЬ СКОРОСТИ ПРОДОЛЬНЫХ ВОЛН (
)
ОТ ЛИТОЛОГИЧЕСКОГО СОСТАВА
И ВЛАЖНОСТИ ДЛЯ МЕРЗЛЫХ ГРУНТОВ ПРИ t = -1 °С

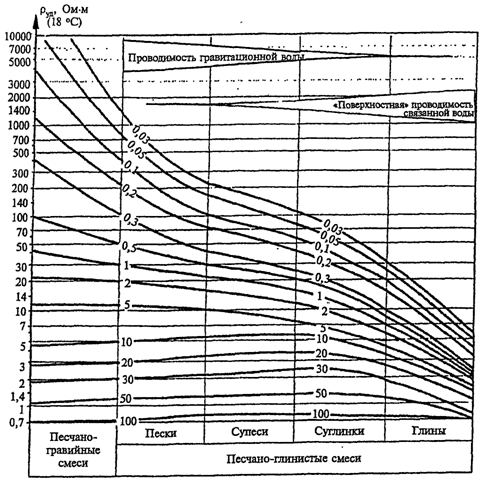

Приложение К
(справочное)
ОПРЕДЕЛЕНИЕ МИНЕРАЛИЗАЦИИ ПОДЗЕМНЫХ ВОД (а) И ЗАСОЛЕННОСТИ
МЕРЗЛЫХ (б) И ТАЛЫХ (в) ДИСПЕРСНЫХ ГРУНТОВ
ПО ДАННЫМ ЭЛЕКТРОМЕТРИИ
Рисунок
а)
б)
в)
1 - гравий, галечник; 2 - песок; 3 - легкий суглинок;
4 - тяжелый суглинок

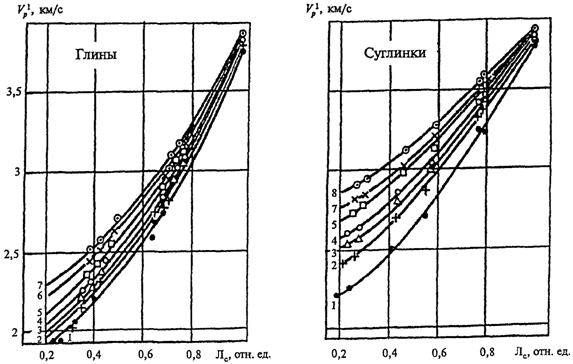

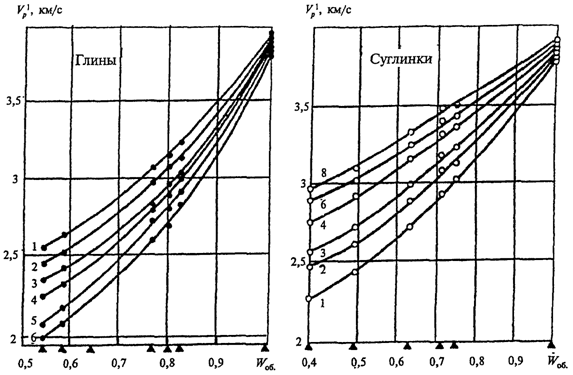

Приложение Л
(справочное)
ЗАВИСИМОСТЬ СКОРОСТИ ПРОДОЛЬНЫХ ВОЛН
ОТ ОБЪЕМНОЙ ВЛАЖНОСТИ (а) И ЛЬДИСТОСТИ (б)
МЕРЗЛЫХ СУГЛИНИСТО-ГЛИНИСТЫХ ГРУНТОВ
при различной температуре, °С: 1 - -0,5; 2 - -1; 3 - -2;
4 - -3; 5 - -5; 6 - -6; 7 - -7;
а)
б)

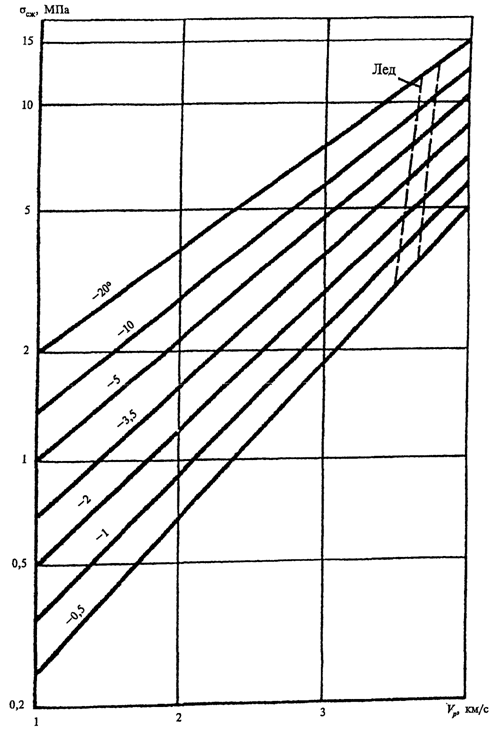

Приложение М
(справочное)
ОЦЕНКА ПРОЧНОСТИ ПРИ ОДНООСНОМ СЖАТИИ (
) МЕРЗЛЫХ ГРУНТОВ
ПО ЗНАЧЕНИЯМ СКОРОСТЕЙ ПРОДОЛЬНЫХ ВОЛН

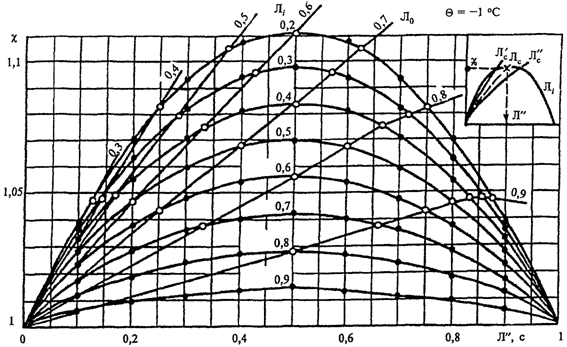

Приложение Н
(справочное)

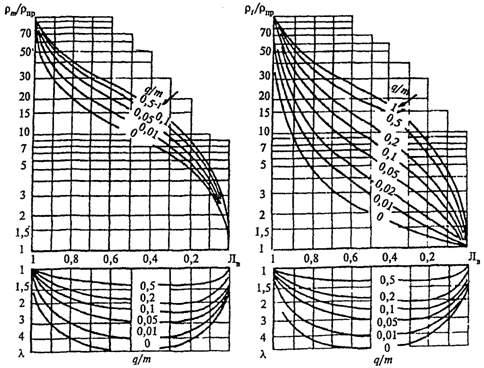

НОМОГРАММЫ ДЛЯ ОЦЕНКИ КРИОГЕННОГО СТРОЕНИЯ
МЕРЗЛЫХ СУГЛИНКОВ ПРИ t = -1 °С
ПО ДАННЫМ УЛЬТРАЗВУКОВЫХ (а) И ЭЛЕКТРИЧЕСКИХ (б) ИЗМЕРЕНИЙ
а)
- коэффициент анизотропии;
- суммарная льдистость;
- слоистый лед;
(
- лед цемент;
- равномерно распределенный лед)
б)
- среднеквадратическое УЭС;
- продольное УЭС;
- УЭС минеральных прослоев; q/m - степень слоистости
(от равномерно сетчатой - 1 до слоистой - 0)
Приложение П
(справочное)
ГЛУБИННОСТЬ ЭЛЕКТРОРАЗВЕДКИ МЕТОДОМ СОПРОТИВЛЕНИЙ
ДЛЯ СИММЕТРИЧНЫХ (AMNB), ТРЕХЭЛЕКТРОДНЫХ (AMNC
)
И ДИПОЛЬНЫХ (ABMN) УСТАНОВОК ПРИ КОНТРАСТНОСТИ
РАЗРЕЗОВ
> 10
- отношение УЭС грунтов на контакте; О и
- центры приемного и питающего диполей
┌────────────────────────────────────┬────────────┬──────────────┐
│ Вид геоэлектрического массива │ 2h/AB │2h/О О'; h/AO │
├────────────────────────────────────┼────────────┼──────────────┤
│Контакт │0,6 │0,55 │
│Вертикальный непроводящий пласт: │ │ │
│ большой мощности │0,55 │0,5 │
│ средней мощности │0,45 │0,4 │
│ малой мощности │0,25 - 0,3 │0,2 │
│Наклонный непроводящий пласт малой │0,3 - 0,4 │0,25 - 0,35 │
│мощности │ │ │
│Горизонтальный непроводящий цилиндр │0,2 │0,15 │
│(D > MN) │ │ │
│Непроводящий шар (D > MN) │0,15 │0,1 │
│Проводящий пласт малой мощности │0,6 │0,6 │
└────────────────────────────────────┴────────────┴──────────────┘

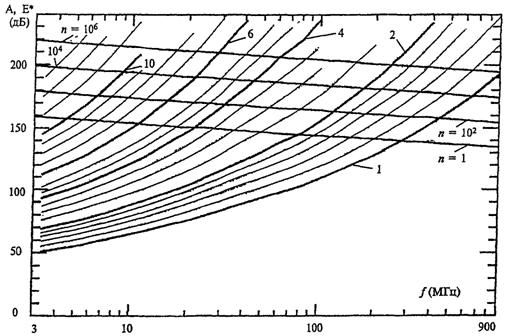

Приложение Р
(справочное)

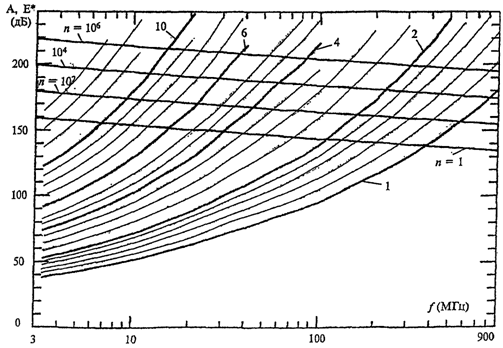

ЗАВИСИМОСТЬ ГЛУБИНЫ РАДИОЛОКАЦИОННОГО ЗОНДИРОВАНИЯ
ЛОКАЛЬНЫХ (а) И ЛИНЕЙНЫХ (б) ОБЪЕКТОВ В ГЛИНАХ
С НИЗКОЙ ВЛАЖНОСТЬЮ ОТ ЭНЕРГЕТИЧЕСКОГО ПОТЕНЦИАЛА Е* РАДАРА
а)
б)
|
Из за большого объема этот материал размещен на нескольких страницах:
1 2 3 4 5 |
