Завод отопительной техники «СЕВЕРЯНИН»

Котлы электроводогрейные отопительные

Технический паспорт

Руководство по эксплуатации

СЕВЕРЯНИН - 03

СЕВЕРЯНИН - 04

СЕВЕРЯНИН - 05

СЕВЕРЯНИН - 06

СЕВЕРЯНИН – 7,5

г. Санкт-Петербург

Электрокотел может использоваться автономно или совместно с котлами, работающими на других видах топлива (газ, дизель, дрова, уголь).

Электрокотел по электробезопасности соответствует требованиям ГОСТ 27570.18-92 для класса защиты 1.

Электрокотел относится к электронагревателям закрытого типа по ГОСТ 27570.18-92.

Электрокотел имеет климатическое исполнение УХЛ 4.2. по ГОСТ .

Электропитание осуществляется от 1-фазной сети переменного тока с глухозаземленной нейтралью при напряжении питающей сети 220 В +10% частотой 50 Гц.

Электрокотел не предназначен для работы в помещениях:

·  влажных

·  взрывоопасных

·  с агрессивной средой

2.  ТЕХНИЧЕСКИЕ ДАННЫЕ

Таблица 1

3.  КОМПЛЕКТНОСТЬ

·  котел в теплоизоляции

·  данное руководство

·  комплект креплений котла

·  упаковка

·  сальник провода – 2 шт.

4. ТРЕБОВАНИЕ БЕЗОПАСНОСТИ

Установку и подключение электрокотла к электросети производите по техническим условиям, выданным владельцем электросетей. В технических условиях должны быть обеспечены указания мер безопасности, приведенные в настоящем разделе.

Конструкция электрокотла разработана для подключения к электросети однофазного тока напряжением 220 В с глухозаземленной нейтраль, частотой 50 Гц и током потребления по фазе с обязательным применением автоматического выключателя в стационарной проводке.

Корпус электрокотла должен быть заземлен специальным (отдельным) проводником сечением не менее сечения фазного проводника. Использование для этой цели нулевого рабочего провода категорически ЗАПРЕЩАЕТСЯ.

ВНИМАНИЕ! Категорически запрещается использовать для заземления металлоконструкции водопроводных, отопительных и газовых сетей! Визуальный контроль целостности заземления должен выполняться перед каждым включением электрокотла в работу.

Состояние заземления подлежит обязательному периодическому инструменталь-ному контролю не реже одного раза в год.

Система электрического отопления здания должна иметь металлическую связь с металлоконструкциями, связанными с землей.

Установку, подключение к электросети и техническое обслуживание электрокотла должен выполнять персонал, имеющий не ниже, чем III квалификационную группу допуска по электробезопасности для электроустановок и напряжением до 1000 В. Работы должны выполняться лицами, ознакомленными с устройством электрокотла, схемой подключения, настоящим руководством по эксплуатации, действующими «Правилами устройства электроустановок» (ПЭУ), «Правилами технической эксплуатации электроустановок потребителей» и «Правилами техники безопасности при эксплуатации электроустановок потребителей» (ПТЭ и ПТБ).

Все работы по осмотру, профилактике и ремонту электрокотла должны производиться только при снятом электрическом напряжении.

После подключения электрокотла к системе отопления и электросети должны быть проведены пуско-наладочные работы аттестованной для проведения таких работ организацией.

Пуско-наладочные работы предусматривают:

-проверку правильности подключения электрокотла к системе отопления.

-проверку правильности подключения электрокотла к электросети и циркуляционному насосу.

-запуск котла и регулировка его работы.

-инструктаж потребителя по правилам эксплуатации.

5. УСТРОЙСТВО ЭЛЕКТРОКОТЛА

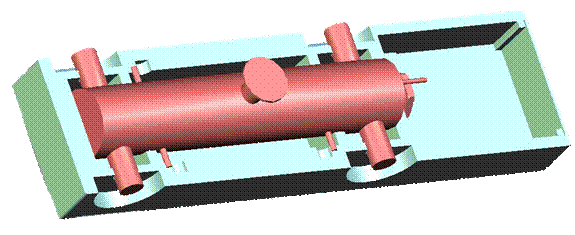

Электрокотел представляет собой стальной резервуар 1, с подающими / обратными патрубками (предназначены для присоединения водонагревателя к системе отопления) 2, термометром 3, крепежными болтами 4, болтом заземления 5. С торца к резервуару приварена муфта, куда на резьбе вкручен блок трубчатых электронагревателей (ТЭНы) 6.

Электрокотел поставляется в компактном теплоизоляционном корпусе 7, где так же смонтирован блок управления 8. В нем находится клемник подключения, магнитные контакторы (пускатели) кнопки включения и ступенчатого регулирования, котловой и предохранительные термостаты (предназначен для аварийного отключения котла в случае достижения теплоносителем температуры Т=100°С; запуск котла осуществляется в ручном режиме).

6. ПОДГОТОВКА К РАБОТЕ

Монтаж электрокотла выполнять по следующей схеме:

- повесить электрокотел на стену при помощи крепежа и присоединить его к резьбовым соединениям главного стояка. Во избежание наличия воздушной пробки в теле котла строго запрещается располагать электрокотел блоком управления вверх!

-предусмотреть наличие в системе сбросной группы на 3 бара и автоматических воздухоотводчиков в верхних точках системы.

-установить электрокотел таким образом, чтобы к нему был обеспечен свободный доступ для обслуживания и ремонта. Расстояние от электрокотла до строительных конструкций должно быть не менее 150 мм. Исключить возможность одновременного касания человека к корпусу электрокотла и заземленными металлоконструкциями.

-подать теплоноситель в предварительно промытую систему отопления и проверить герметичность всех соединений.

-присоединить фазные провода к разъемам клемника котла.

Таблица 2.

Выбор сечения подводящего кабеля.

При прокладке проводов или кабеля на высоте менее 1,7 м от пола они должны быть защищены от механических повреждений, т. е находиться в трубе или металлорукаве.

После монтажа должна быть выполнена инструментальная проверка сопротивления изоляции проводов, сопротивления заземления и переходного заземления контактов заземления на соответствие требованиям Правил устройства электроустановок.

7. ПОРЯДОК РАБОТЫ

Проверьте заполнение системы теплоносителем. Проверьте схему подключения электрокотла в соответствии с рисунком, приведенным ниже. Удалите из электрокотла и системы воздушные пробки. Воздушный клапан на котле должен быть открыт.

Включить кнопку «Сеть». При этом загорится сигнальная лампа внутри кнопки.

Включить необходимые ступени мощности котла, о чем будет свидетельствовать загорание сигнальных ламп ступенчатых выключателей.

Вращая вправо ручку терморегулятора включите нагрев ТЭНов, что сопровождается характерным щелчком магнитных контакторов и терморегулятора. Контроль температуры теплоносителя производится при разогретой системе по термометру, расположенному на лицевой панели котла.

ВНИМАНИЕ! Во избежание порчи терморегулятора, принудительное отключение его, т. е. вращение ручки против часовой стрелки в то время как включен нагрев, не допускается.

Для снижения температуры нагрева помещения необходимо отключить нагрев выключателем ступени (ступеней) на панели управления и повернуть против часовой стрелки ручку терморегулятора.

8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И ПРАВИЛА ХРАНЕНИЯ

При эксплуатации электрокотла необходимо:

-наблюдать за работой электрокотла, обращая особое внимание на отсутствие течи теплоносителя в местах соединений; проверять визуально надежность присоединения заземляющего проводника.

Пред отопительным сезоном произведите своевременное техническое обслуживание электрокотла. Все работы должны производиться организацией уполномоченной производить наладочные и сервисные работы и имеющей в своем штате специалистов.

Храните электрокотел в сухом помещении при температуре от 1 до 40°С.

9. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Предмет гарантии:

Гарантия распространяется исключительно на производственные дефекты и дефекты материалов.

Гарантийный срок.

Гарантийный срок действует в течение 18 месяцев с момента проведения пуско-наладочных работ, но не более 24 месяцев с момента продажи.

Замена или ремонт любой части из деталей в течение гарантийного срока не продлевает его.

Пределы гарантийных обязательств.

Гарантийные обязательства ограничиваются заменой деталей, признанных сервисной службой. Гарантийные обязательства не предусматривают выплату каких-либо компенсаций, даже в случае ущерба, причиненного людям или имуществу.

Гарантийные обязательства сохраняют свою силу только в том случае, если все операции по пуско-наладке котла или его ремонту выполнялись специализированным персоналом.

Гарантийные обязательства не распространяются на работы и услуги, связанные с транспортировкой, счет за них выставляется заказчику.

Гарантийные обязательства не действуют в следующих случаях:

-образование накипи на ТЭНах;

-поломки, вызванные замерзанием или другими подобными причинами;

-коррозионные повреждения устройств системы отопления;

-повреждения заказчиком покрытий наружных или внутренних поверхностей;

-отказы, вызванные несоответствующей или неправильной эксплуатацией оборудования, либо его плохим техническим обслуживанием;

-отказы, вызванные плохой работой таких устройств, как реле давления или циркуляционный насос;

-поломки, вызванные действиями посторонних лиц;

-дефекты, вызванные неправильным подключением к электросети, выбором несоответствующего напряжения и т. д.;

-аномальный износ;

-отсутствие в паспорте котла отметки торгующей организации, а так же отметки о пуско-наладочных работах.

При обнаружении неисправностей в электрокотле потребитель обязан, не демонтируя его из системы, вызвать работника сервисной службы.

Решение о гарантийной или платной форме выполнения ремонта в течение гарантийного срока принимается работником сервисной службы после установления причин неисправности.

10. СЛУЖБЫ ПУСКО-НАЛАДКИ И СЕРВИСА.

г. Санкт-Петербург

тел. (8

г. Москва

, ул. Минская, д. 18, корп. 2

тел. (0

Пример гидравлических соединений.

А. с 1-ним котлом Б. с 2-мя котлами

1.Котел

2.Сбросная группа

3.Циркуляционный насос

4.Запорная арматура

5.Отопительные приборы

6.Расширительный бак

7.Сливной\подпиточный кран

8.Воздухоотводчик

11. ЭЛЕКТРИЧЕСКИЕ СХЕМЫ КОТЛА
