Комбинируемые напольные накопительные водонагреватели закрытого типа

HEATLEADER

MB1000 , MB1500 , MB2000 , MB3000 ,

MB5000 , MB7500 , MB10000

Комбинируемые напольные накопительные водонагреватели закрытого типа

Принадлежности

Инструкция по монтажу и эксплуатации

Содержание  Стр.

  Устройство прибора ……………………………………………….2

  Установка водонагревателя ……………………………………...3

  Эксплуатация водонагревателя ……………………………. ..…5

  Гарантийные обязательства ……….……………………..…….. 6

__________________________________________________________________

Устройство прибора

Комбинированные напольные водонагреватели закрытого типа MB 1000, MB1500, MB2000, MB3000, MB 5000, MB 7500 и MB 10000 предназначены для нагрева и поддержания температуры воды в автоматическом режиме для хозяйственно-бытовых и производственных нужд при рабочем давлении не более 0,6 МПа в системе горячего водоснабжения индивидуальных жилых домов, учреждений, производственных помещений, административных зданий и любых других объектов.

Они представляют собой теплоизолированные герметичные резервуары, выполненные из высококачественной нержавеющей стали, способные работать под избыточным внутренним давлением.  Для снижения теплопотерь, водонагреватели оснащаются съемной теплоизоляцией ROCWOOL LAMELLAMAT, толщиной 100 мм. Кожух с теплоизоляцией поставляется отдельно и монтируется при установке прибора.  Водонагреватели могут быть укомплектованы коммутируемыми нагревательными элементами и спиральными трубчатыми водо-водяными теплообменниками. Конструктивно водонагреватель позволяет организовать рециркуляцию горячей воды в системе ГВС.

Комплектация комбинированного напольного водонагревателя производится в соответствии с полученным запросом.

Основные технические данные

Назначение и возможности водонагревателя:

- коммерческое и промышленное применение;

- обеспечение горячей водой систем ГВС средней величины;

-  возможность организации циркуляции горячей воды;

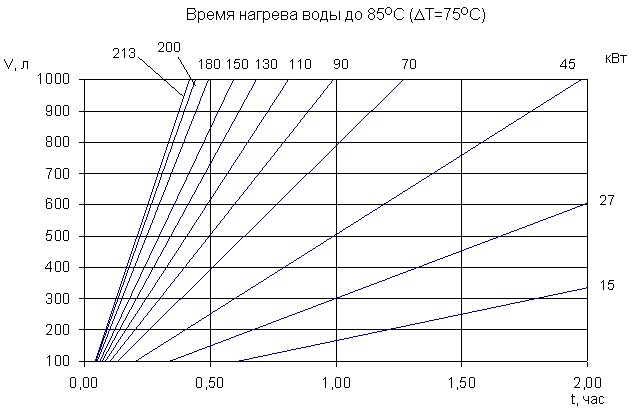

-  мощность 9 – 90 кВт при электрическом нагреве;

- площадь встроенного трубчатого теплообменника до 22 кв. м.

- нет необходимости в периодическом обслуживании.

Цветовые исполнения

Стандартно водонагреватель поставляется с кожухом из ткани синего цвета.

Установка водонагревателя

Порядок сборки, установки и ввода в эксплуатацию

Внимание! Учитывать массу водонагревателя с водой при установке на перекрытия.

При выборе места для водонагревателя желательно руководствоваться следующими требованиями:

-  расстояния от водоразборных точек до водонагревателя должны быть, по возможности, минимальными

-  в непосредственной близости от водонагревателя должна проходить канализационная линия

- запрещается эксплуатация водонагревателя в помещениях с высоким уровнем влажности

Установку и запуск водонагревателя в эксплуатацию рекомендуется производить в следующей последовательности:

  Внимание! Часть ТЭНов требует подключения только через силовой пускатель;

Подключение воды

Работы по подключению должны выполняться компетентными специалистами и согласовываться с предписаниями местных водоснабжающих организаций.

Давление в трубопроводах

Внутренний бак водонагревателя рассчитан на номинальное рабочее давление до 6 бар. В случае, если параметры водопроводной сети превышают этот показатель необходимо устанавливать редукционный клапан понижения давления.

Материал трубопроводов

В связи с возможностью достижения высоких температурных показателей воды необходимо использовать трубопроводы из материалов, устойчивых к кратковременному нагреву до 110 ОС. Рекомендуемые материалы: сталь, медь, металлопластик, специальный армированный полиэтилен.

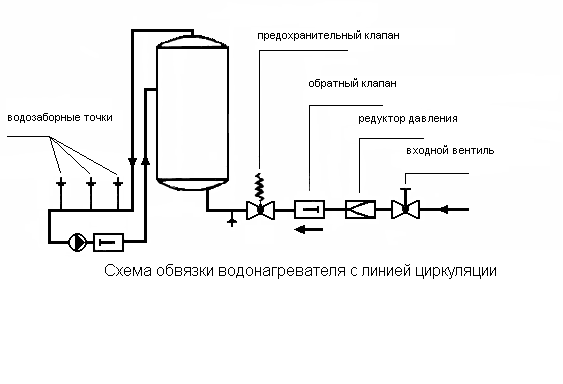

Схема подключения накопительного водонагревателя

Порядок подключения

Внимание! Между вводным патрубком водонагревателя и группой безопасности не должно быть никакой запорно-регулирующей арматуры;

Подключение к электросети

Работы по подключению должны выполняться компетентными специалистами согласно действующим нормативно-техническим документам и согласовываться с предписаниями местных организаций по электроснабжению.

Регулировка температуры -  15ОС – 85ОС. Управление нагревом осуществляет термостат, имеющий наружный регулятор. Имеется дополнительный аварийный термостат, который обесточивает прибор при достижении температуры 95 ОС.  Электрическая проводка, органы управления, соединительные клеммы закрыты стальным кожухом.

Внимание!

  Тип и сечение подводящего кабеля должно быть определено проектом электроснабжения, выполненного в соответствии с действующими нормами, стандартами, а также ПУЭ ("Правила устройства электроустановок").

  Нагревательные элементы типа подключаются только с помощью промежуточных силовых магнитных пускателей.

*Шкафы управления с силовыми контакторами не входят в комплект поставки водонагревателей.

Циркуляционные трубопроводы

Устройство циркуляционных трубопроводов горячей воды (ЦТГВ) позволяет существенно повысить комфортность пользования водозаборными точками за счет минимизации времени ожидания горячей воды. При организации ЦТГВ необходимо уделить самое серьезное внимание их теплоизоляции. Иначе тепловые потери будут очень велики. Целесообразно использовать специальные циркуляционные насосы с программным управлением, либо оснащенные датчиками температуры.

Эксплуатация водонагревателя

Внимание!

Перед  началом подачи электроэнергии на нагревательный элемент водонагреватель должен быть заполнен водой. В противном случае нагревательные элементы выйдут из строя.

При эксплуатации водонагревателя на жесткой воде температура нагрева не должна превышать 60 ОС во избежание интенсивного образования известковых отложений. Выход из строя нагревательного элемента (ТЭНа) из-за перегрева, вследствие отложения солей жёсткости на поверхности ТЭНа не является гарантийным случаем.

При временном выведении из эксплуатации, перевозке и т. п. при наружных температурах воздуха ниже нуля: воду из прибора слить через нижний патрубок; теплообменник слить и продуть воздухом.

Регламентное обслуживание водонагревателя

В плановую эксплуатацию водонагревателя входит проверка функционирования предохранительной группы безопасности и очистка внутреннего бака водонагревателя и нагревательного элемента от известковых отложений.

После первого ввода в эксплуатацию необходимо произвести следующие работы:

--  каждые 6 месяцев –  очистка водонагревателя при работе на жесткой воде, проверка функционирования группы безопасности;

--  каждые 12 месяцев – ревизия и очистка водонагревателя,  проверка функционирования группы безопасности.

Ревизия нагревательных элементов. Очистка водонагревателя

В процессе эксплуатации  под действием высоких температур на колбе водонагревателя и, особенно, на нагревательных элементах осаждаются известковые отложения. Поэтому необходимо с определенной периодичностью контролировать состояние нагревательных элементов и бака и при необходимости удалять известковые отложения.

Для очистки водонагревателя необходимо вывести его из эксплуатации, опорожнить и демонтировать нижний фланцевый нагревательный элемент (теплообменник или заглушку).

Ревизию и очистку водонагревателя рекомендуется производить в следующей последовательности:

Гарантийные обязательства

Гарантия распространяется на прибор только при условии правильного подключения и ввода в эксплуатацию компетентным специалистом согласно данной инструкции.

1. Гарантийный срок

На внутренний бак водонагревателей «HEATLEADER» распространяются единые гарантийные обязательства сроком действия 12 месяцев.

На все принадлежности к водонагревателям (ТЭНы, датчики, группы безопасности и т. п.)  распространяются единые гарантийные обязательства сроком действия один год.

Исключения составляют расходные материалы (магниевый анод).

2. Начало действия гарантии

Началом гарантийного срока считается дата фактической передачи прибора от поставщика к заказчику, при условии заполнения гарантийного талона.

3. Порядок выполнения гарантийных обязательств

Если претензии по гарантии обоснованы, сервисная служба «HEATLEADER» принимает решение, каким способом могут быть устранены выявленные недостатки – с помощью ремонта или замены неисправного прибора. Срок действия гарантии, указанный в гарантийном талоне при этом не меняется. В случае замены неисправного прибора на новый, срок действия гарантии не продлевается, а в гарантийном талоне делается отметка о замене.

4. Особые условия

Неисправности, возникшие вследствие нештатных механических, термических, химических и прочих воздействий при транспортировке, хранении и монтаже, либо вследствие несоблюдения при установке и эксплуатации технических норм или содержащихся в технической документации предписаний завода-изготовителя, не могут рассматриваться, как гарантийный случай.

  Демонтаж прибора, его вскрытие или регулировка внутренних деталей прибора лицами, не имеющими соответствующих разрешений и допусков от сервисной службы «HEATLEADER» ведет к прекращению действий гарантийных обязательств.

Демонтаж прибора своими силами, и доставка в сервисную службу возможно только при обязательном согласовании с сервисной службой.

Регламентное обслуживание, регулировка, настройка прибора и ввод его в эксплуатацию не относится к гарантийным видам работ и выполняется за дополнительную плату.

5.  Адрес гарантийной сервисной службы

По всем вопросам, связанным с монтажом, гарантией, ремонтом, техническим обслуживанием прибора обращайтесь по адресу:

192177, Санкт-Петербург, 3-й Рыбацкий проезд, д. 3 А

Телефон/факс: +7 (812) 309 58 62 (многоканальный)
