Предложение по реконструкции источников тепловой энергии, обеспечивающие приросты перспективной тепловой нагрузки в существующих и расширяемых зонах действия источников тепловой энергии.

Реконструкция котельных с целью обеспечения приростов перспективной тепловой нагрузки в существующих и расширяемых зонах действия источников тепловой энергии не планируется.


Предложение по техническому перевооружению источников тепловой энергии с целью повышения эффективности работы систем теплоснабжения.

Перевооружение источников тепловой энергии с целью повышения эффективности работы системы теплоснабжения не планируется.

Меры по выводу из эксплуатации, консервации  и демонтажу избыточных источников тепловой энергии,  а также выработавших нормативный срок службы либо в случаях, когда продление срока службы или паркового ресурса технически невозможно или экономически нецелесообразно.

Вывод из эксплуатации котельных не планируется.


Меры по переоборудованию котельных в источники комбинированной выработки электрической и тепловой энергии, кроме случаев, когда указанные котельные находятся в зоне действия профицитных (обладающих резервом тепловой мощности) источников с комбинированной выработкой тепловой и электрической энергии на каждом этапе и к окончанию планируемого периода.

Переоборудование котельных в источники комбинированной выработки электрической и тепловой энергии не планируется.


Меры по переводу котельных, размещенных в существующих и расширяемых зонах действия источников комбинированной выработки тепловой и электрической энергии в «пиковый» режим на каждом этапе и к окончанию планируемого периода.

Перевод котельных, размещенных в существующих и расширяемых зонах действия источников комбинированной выработки тепловой и электрической энергии в «пиковый» режим не планируется.


Решения о загрузке источников тепловой энергии, распределении (перераспределении) тепловой нагрузки потребителей тепловой энергии в каждой зоне действия системы теплоснабжения между источниками тепловой энергии (мощности) и теплоносителя, поставляющими тепловую энергию в данной систем теплоснабжения на каждом этапе планируемого периода.

Загрузка источников тепловой энергии, распределение (перераспределении) тепловой нагрузки потребителей тепловой энергии в каждой зоне действия системы теплоснабжения между источниками тепловой энергии (мощности) и теплоносителя не планируется.


Решения о перспективной установленной тепловой мощности каждого источника тепловой энергии с учетом аварийного и перспективного резерва тепловой мощности с предложениями по утверждению срока ввода в эксплуатацию новых мощностей.

Перспектива установленной тепловой мощности каждого источника тепловой энергии с учетом аварийного и перспективного резерва тепловой мощности отсутствует.


Оптимальный температурный график отпуска тепловой энергии для каждого источника тепловой энергии или группы источников в системе теплоснабжения

Основной задачей регулирования отпуска теплоты в системах теплоснабжения является поддержание комфортной температуры и влажности воздуха в отапливаемых помещениях при изменяющихся на протяжении отопительного периода внешних климатических условиях.

Температурный график определяет режим работы тепловых сетей, обеспечивая центральное регулирование отпуска тепла. По данным температурного графика определяется температура подающей и обратной воды в тепловых сетях, а также в абонентском вводе в зависимости от температуры наружного воздуха.

При центральном отоплении регулировать отпуск тепловой энергии на источнике можно двумя способами:

- расходом или количеством теплоносителя, данный способ регулирования называется количественным регулированием. При изменении расхода теплоносителя температура постоянна.

- температурой теплоносителя, данный способ регулирования называется качественным. При изменении температуры расход постоянный.

В системе теплоснабжения поселка Палех поселения используется второй способ регулирования - качественное регулирование, основным преимуществом которого является установление стабильного гидравлического режима работы тепловых сетей.  Наиболее эффективным было бы внедрение качественно-количественное регулирования, которое обладает целым рядом преимуществ, однако данный способ регулирования не может быть внедрен в существующую систему теплоснабжения без ее значительной модернизации и применения новых технологических решений.

Первоначально основным видом тепловой нагрузки являлась нагрузка систем отопления, а используемое при этом центральное качественное регулирование заключалось в поддержании на источнике теплоснабжения температурного графика (температуры прямой сетевой воды), обеспечивающего в отопительный период необходимую температуру внутри отапливаемых помещений при неизменном расходе сетевой воды. Такой температурный график, называемый отопительным, с расчетной температурой воды на источнике 150/70 0C или 130/70 0C, обоснованный в свое время, и применяется при проектировании систем централизованного теплоснабжения. При этом домовые системы отопления обычно рассчитываются на температурный график 95/70 0C или 105/70 0C, 110/70 0C (панельное отопление).

Для принятого в отечественной практике качественного регулирования отпуска в отопительный период теплоты от источника при построении отопительного температурного графика системы теплоснабжения могут использоваться следующие упрощенные зависимости:

■ для температуры прямой сетевой воды:

tпс=20+(20-tнар)/[(tрпс-20)/(20-tрно)];

■ для температуры обратной сетевой воды:

tос=20+(20-tнар)/[(tрос-20)/(20-tрно)],

где 20 - расчетная температура воздуха внутри отапливаемых зданий (жилых, административных, общественных), 0C; tрно - расчетная температура наружного воздуха для отопления; tнар - текущая температура наружного воздуха,

0C; tnc. toe – расчетная температура прямой и обратной сетевой воды при tрно, 0C.

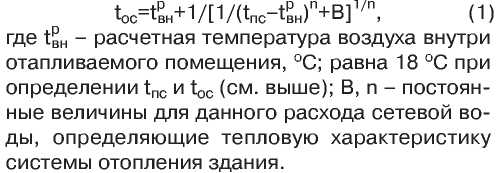

Температура обратной сетевой воды после систем отопления в зоне срезки температурного графика (tсрезнар=+8 0C) находится путем решения системы двух уравнений: теплового баланса отапливаемого помещения и теплопередачи отопительных приборов. В результате:

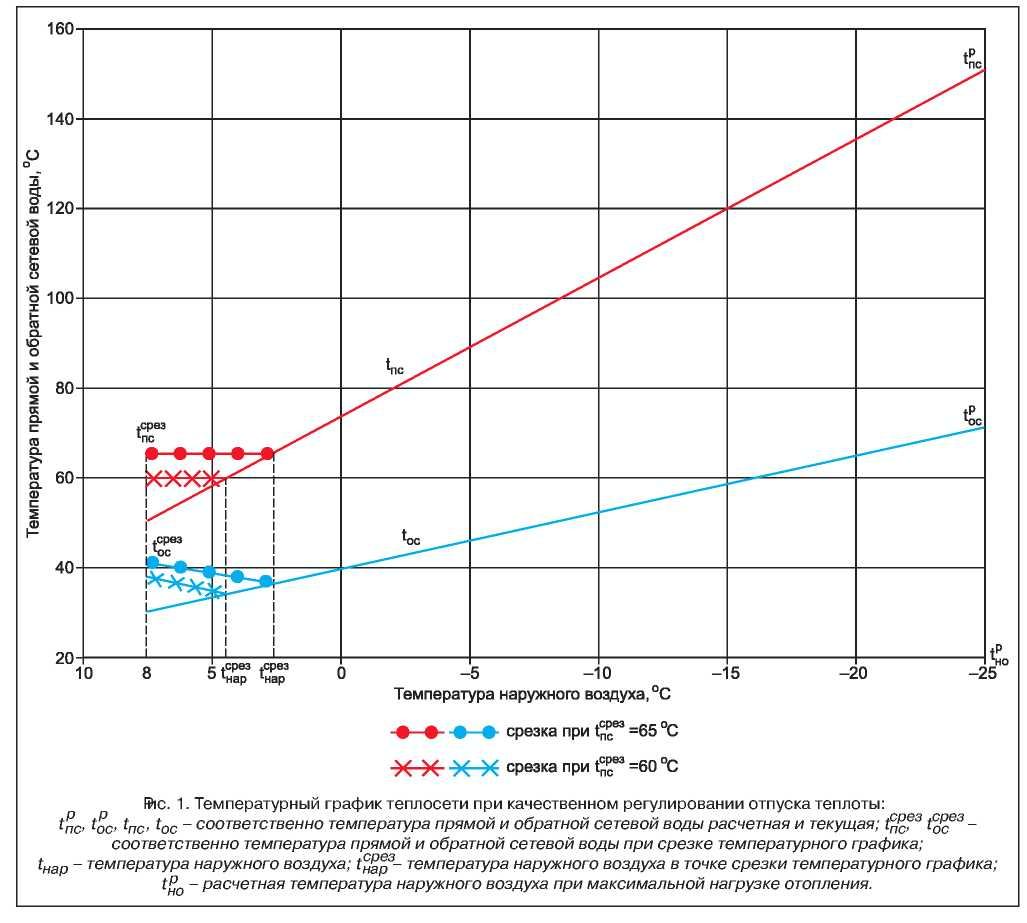

График 1

Поскольку произвольное изменение расхода воды в наших системах отопления приводит к их поэтажной разрегулировке, местное количественное регулирование (расходом теплоносителя) теплопотребления при зависимом присоединении систем отопления через элеваторы может производиться только пропусками, т. е. полным прекращением циркуляции воды в системе отопления в течение определенного периода времени на протяжении суток. Частичное сокращение расхода сетевой воды на отопление на источнике при неизменном расходе воды в местной системе отопления может производиться при установке на абонентском вводе смесительного насоса или при независимом присоединении систем отопления, а также при установке на ИТП водоструйных элеваторов с регулируемым сечением рабочего сопла.

Критерии обоснования температурного графика.

Традиционно наши системы отопления жилых и общественных зданий проектируются и эксплуатируются исходя из внутреннего расчетного температурного графика обычно 95/70 0C с элеваторным качественным регулированием параметра (температуры) теплоносителя, поступающего в отопительные приборы. Этим как бы жестко фиксируется температура теплоносителя, возвращаемого на источник теплоснабжения, и на ее возможное снижение влияет лишь наличие в зданиях систем ГВС (закрытых, открытых). Поэтому в практическом плане стремление к снижению затрат на транспорт водяного теплоносителя от источника к потребителю сводится к выбору оптимальной температуры нагрева теносителя на источнике.

Исходя из сказанного, оптимальная температура нагрева теплоносителя на источнике определяется условием минимума суммарных затрат:

З=f(Зтс, Зпер, Знас, Зтп, Зпз, Зээ, Зсв) = min, где соответственно затраты:  Зтс - в тепловые сети; Зпер - на перекачку теплоносителя; Знас - в насосные станции; Зтп - на тепловые потери в сетях; Зпз - на перетопы зданий; Зээ - на компенсацию выработки электроэнергии в энергосистеме; Зсв - на изменение расхода топлива на отпуск теплоты от источника в связи с нагревом сетевой воды при ее сжатии в насосах.

Оптимизация температурных графиков может осуществляться как для создаваемых, так и для действующих систем теплоснабжения.

Для вновь создаваемых систем теплоснабжения критерием оптимальности может быть минимум суммарных затрат за расчетный период с дисконтированием их к расчетному году, что в наибольшей степени соответствует нашим условиям начального этапа развития рыночной экономики, т. к. позволяет учесть и ущербы от замораживания капвложений в период строительства, и эффект движения капитала в народном хозяйстве в течение всего рассматриваемого периода.

Для действующих систем теплоснабжения в исходных формулах суммарных затрат возможно появление дополнительных затрат, связанных с необходимостью увеличения поверхностей нагрева отопительно-вентиляционного оборудования (подключаемого непосредственно к сети без смесительных устройств) и пропускной способности распределительных (квартальных, площадочных) тепловых сетей, а также переналадки систем теплопотребления при переходе на пониженный температурный график.

В качестве энергетического критерия оптимальности при выборе эксплуатационного температурного графика в действующей системе теплоснабжения может быть принят минимум расхода топлива, требуемого для функционирования системы:

В = Bпер+Bтп+Bпз+Bээ+Bсв=min, где Bпер - расход топлива на производство электроэнергии в энергосистеме, расходуемой на перекачку теплоносителя;  Bтп - расход топлива на производство теплоты, теряемой при транспорте теплоносителя; Bпз - расход топлива на производство теплоты, теряемой с перетопами зданий; Bээ - изменение расхода топлива в энергосистеме при изменении выработки на тепловом потреблении; Bсв - изменение расхода топлива на отпуск теплоты от источника в связи с нагревом сетевой воды при ее сжатии в насосах.
