Ежемесячно утверждается план-график ремонтов и технического обслуживания оборудования (см. прил.5), а так же составляется акт по выполнению текущего ремонта и технического обслуживания согласно плана ППР (см. прил.6,7).

В электролаборатории ОАО "ЮТЭК - Белоярский содержатся электрические приборы согласно перечню (см. прил.8).

2.2 Способы разделки кабелей и экранированных проводов


Перед монтажом кабельных муфт и заделок выполняют комплекс технологических операций, называемый разделкой концов кабеля или разделкой кабеля. Ее выполняют с помощью одних и тех же операций, следующих в одном и том же порядке. В зависимости от конструкции кабеля его разделка заключается в последовательном и ступенчатом удалении на определенной длине защитных покровов, брони, оболочки, экрана и изоляции.

Разделка кабеля, монтаж муфты и заделка являются единым технологическим процессом, который выполняют непрерывно с момента снятия оболочки кабеля до полной герметизации муфты или заделки.

Правильная организация рабочих мест при разделке кабеля квалифицированными электромонтерами-кабельщиками, соблюдение обязательной технологии работ, применение наборов приспособлений и инструментов обеспечивают высокое качество и надежность монтажных работ.

Разделку кабеля выполняет специализированное звено электромонтеров-кабельщиков в составе двух человек.

В соответствии с квалификационными характеристиками электромонтер-кабельщик третьего разряда выполняет разметку и разделку кабеля напряжением до 10 кВ, а также проверку их изоляции на влажность; электромонтер-кабельщик второго разряда - разделку кабеля напряжением до 1 кВ. Электромонтеры-кабельщики первого или второго разряда выполняют вспомогательные работы, например: подготовку котлованов; раскладку концов кабеля; установку монтажных приспособлений, палаток; подачу и уборку инструментов, приспособлений и материалов; заземление брони и свинцовой оболочки кабелей.

Перед началом разделки кабеля подготовляют рабочие места. Рабочее место - это зона, оснащенная необходимыми техническими средствами, в которой совершается трудовая деятельность электромонтера-кабельщика или звена. На рабочем месте сосредоточены все материально-технические элементы производства.

При разделке кабеля, так же как и при всех последующих операциях, соблюдают чистоту рабочих мест. В противном случае это приводит к проникновению внутрь концов кабеля влаги и различных включений, снижающих электрическую прочность и долговечность муфт или заделок.

Производственная культура рабочих мест электромонтеров-кабельщиков в основном зависит от рационального размещения наборов инструментов и приспособлений (контейнеров, сумок, подставок и т. д.), инвентаря (индивидуальных переносных вентиляторов, горелок ГИИВ, светильников местного освещения, средств связи, переносных стульев, ящиков-сидений и т. д.), устройств, обеспечивающих безопасные условия работы (санитарных постов для работающих с эпоксидным компаундом, переносных распределительных пунктов и т. д.).

При организации рабочего места важно правильно определить величину рабочей зоны. Рабочая зона при установке корпуса соединительной эпоксидной муфты СЭ показана на рис.1. В оптимальной зоне / и зоне легкой досягаемости // располагают наиболее важные и часто используемые инструменты и приспособления. В этих зонах выполняют все технологические операции, частота которых может достигнуть двух и более операций в минуту.

До разделки кабеля, проложенного в траншее, подготовляют котлован для размещения соединительных муфт.

Правильно выполненный котлован исключает повреждение концов кабеля, позволяет укладывать его с допустимыми радиусами изгиба, а также размещать на рабочем месте палатки, приспособления, инструменты и комплекты кабельной арматуры.

Размеры котлована зависят от конструкции кабелей, их количества, а также местных условий трассы.

Например, при вскрытии асфальтового покрытия котлован имеет минимальные размеры.

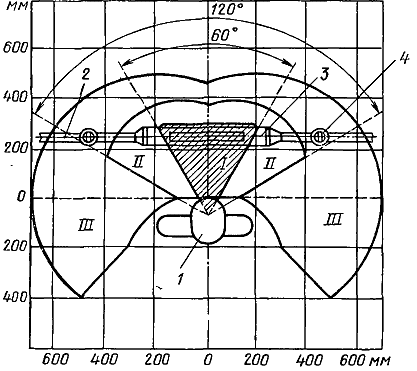

Рис.1. Рабочая зона при установке корпуса соединительной эпоксидной муфты СЭ: / - оптимальная зона для наиболее важных и часто используемых инструмента и приспособлений, // - зона легкой досягаемости для часто используемых инструмента и приспособлений, III - зона для редко используемых инструмента и приспособлений; 1 - электромонтер-кабельщик, 2 - кабель, 3 - соединительная эпоксидная муфта, 4 - приспособление для крепления концов кабелей и соединительной муфты

Вблизи от котлована устанавливают две палатки: первая - защищает рабочее место с разделываемыми концами кабеля от влаги, пыли и солнечной радиации, во второй - разогревают припой, заливочные массы, подготовляют эпоксидные компаунды и т. д. Палатки устанавливают так, чтобы вход в них находился с подветренной стороны.

Для монтажа муфт на напряжение до 10 кВ применяют палатки размером не менее 2,5x1,5 м. Организацию рабочих мест для разделки кабеля при низких температурах и предварительного прогрева обеспечивают в соответствии с установленной технологией (см. гл. IX).

Прогрев концов кабелей выполняют в палатке, тепляке или другом временном сооружении. Для разделки кабелей при низких температурах окружающей среды в рабочей зоне палатки различными способами поддерживают температуру не ниже 15 °С. С этой целью применяют ветроустойчивые пропано-воздушные горелки инфракрасного излучения ГИИВ, которые подключают к баллону через шланги и редуктор.

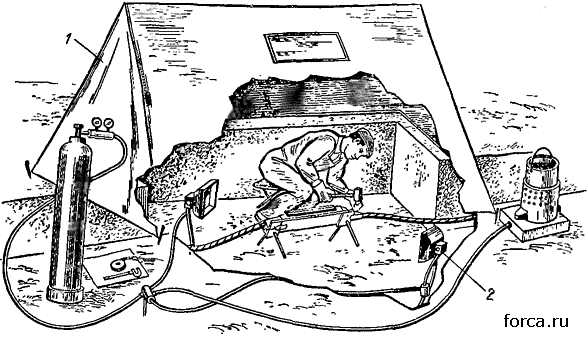

При наружной температуре до - 5 °С для обогрева рабочей зоны (рис.2) до температуры 15°С на высоте 400 мм от дна котлована достаточно одной горелки, а при - 20 °С двух горелок 2, которые располагают в двух противоположных углах палатки 1.

Рис.2. Обогрев рабочей зоны при монтаже соединительных муфт

Ввиду того что для разделки кабеля и монтажа муфт применяют различные наборы инструментов и приспособлений, работающих на пропан-бутане (НСП, жаровни и др.), для распределения газа используют распределительные рампы с индивидуальными вентилями и шлангами (рис.3).

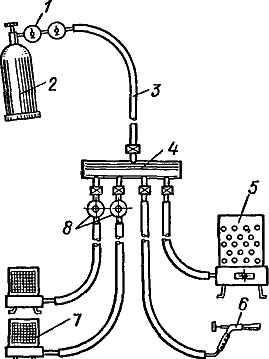

Рис.4. Схема распределения пропан-бутана в рабочей зоне: 1 - редуктор, 2 - баллон с газом, 3 - шланг, 4 - распределительная рампа, 5 - газовая жаровня, 6 - газовая горелка, 7 - горелки инфракрасного излучения, 8 - редуктор

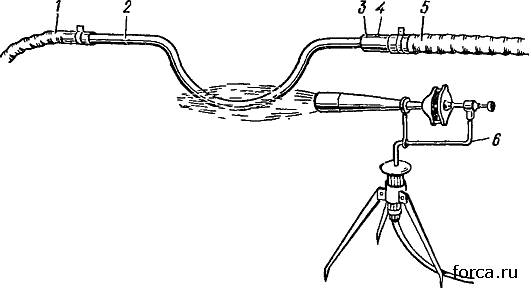

Наибольшее распространение для прогрева концов кабеля с пластмассовой изоляцией получила установка, показанная на рис.5. На конец кабеля надевают прорезиненный шланг 5, диаметр которого в 1,5 раза больше диаметра кабеля, а длина 2 м. К свободному концу шланга с помощью муфты 3 присоединяют стальную трубу 2 и резиновый шланг 1, подключенный к компрессору. От компрессора воздух проходит к кабелю, обтекая его в прорезиненном шланге. Предварительно воздух прогревают в трубе газовой горелкой 6. Контроль за температурой нагретого воздуха осуществляют термометром, установленным в отверстии 4.

Рис.5. Установка для подогрева концов кабеля

Использование газовых смесей в зимнее время сокращается из-за плохой испаряемости жидких газов при низких температурах. Для поддержания оптимального давления газов применяют переносную испарительную установку, газовый баллон которой может быть вынесен из палатки при температурах среды до - 20 °С.

2.3 Методы измерения сопротивления заземления

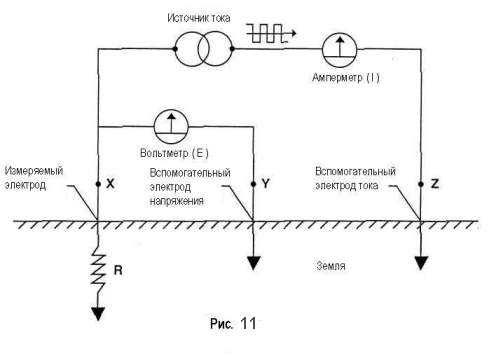

Вольтметром измеряется напряжение между штырями X и Y и амперметром - ток, протекающий между штырями X и Z (см. рис.11).

Пользуясь формулами закона Ома E = R I или R = E / I, мы можем определить сопротивление заземления электрода R.

Например, если Е = 20 В и I = 1 А, то: R = E / I = 20/1 = 20 Ом

При использовании тестера заземления не потребуется производить эти вычисления. Прибор сам сгенерирует необходимый для измерения ток и прямо покажет значение сопротивления заземления.

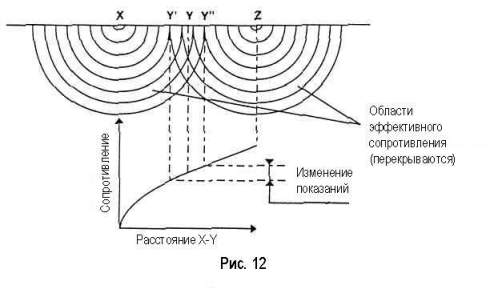

Для точного измерения сопротивления заземления размещать вспомогательный электрод тока Z достаточно далеко от измеряемого электрода для того, чтобы потенциал на вспомогательном электроде напряжения Y измерялся за пределами зон эффективного сопротивления как проверяемого электрода X, так и вспомогательного электрода тока Z. Наилучшим способом проверить, находится ли электрод за пределами зон эффективного сопротивления остальных электродов, будет проводить измерения, меняя его местоположение. Если вспомогательный электрод напряжения Y находится в зоне эффективного сопротивления одного из остальных электродов (или одновременно в обеих зонах, если зоны перекрываются), то при смене его местоположения показания прибора будут значительно меняться и в этом случае нельзя точно определить сопротивление заземления (см. рис 12).

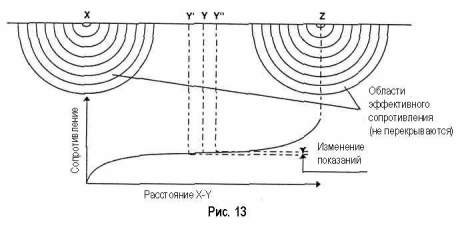

С другой стороны, если вспомогательный электрод напряжения Y расположен за пределами зон эффективного сопротивления (рис.13), то при его перемещении показания будут изменяться незначительно. Это и есть наилучшая оценка сопротивления заземления электрода Х. Результаты измерения лучше изобразить на графике, чтобы убедиться, что они находятся на почти горизонтальном участке кривой, как показано на рис.13. Часто расстояние от этого участка до проверяемого электрода равно приблизительно 62% расстояния от вспомогательного электрода тока до проверяемого электрода.

Существует несколько распространенных методов измерения сопротивления изоляции ЩПТ:

Метод наложения сигналов переменного тока малой частоты порядка 1 - 10 Гц.

Метод компенсации постоянной составляющей напряжения фазы относительно земли.

Метод наложения сигналов постоянного двухполярного тока.

Метод наложения сигналов постоянного однополярного двухступенчатого тока.

2.4 Назначение и устройство аппаратов релейной защиты и элементов автоматики


Релейная защита и автоматика - совокупность электрических аппаратов, осуществляющих автоматический контроль за работоспособностью Электроэнергетической системы (ЭЭС).
