Лекция № 2. Небесная сфера, её основные точки.
1. Горизонтальные и экваториальные системы небесных координат.
2. Прямое восхождение. Склонение светила.
3. Проведение вечерних астрономических наблюдений звёздного неба.
Небесная сфера. Основные точки, линии и круги на небесной сфере
Небесной сферой называют сферу любого радиуса с центром в произвольной точке пространства. За ее центр, в зависимости от постановки задачи, принимают глаз наблюдателя, центр инструмента, центр Земли и т. д.
Рассмотрим основные точки и круги небесной сферы, за центр О которой принят глаз наблюдателя (рис. 72). Через центр небесной сферы проведем отвесную линию. Точки пересечения отвесной линии со сферой называют зенитом Z и надиром п.
Рис. 72.
Плоскость, проходящую через центр небесной сферы перпендикулярно отвесной линии, называют плоскостью истинного горизонта. Эта плоскость, пересекаясь с небесной сферой, образует окружность большого круга, называемую истинным горизонтом. Последний делит небесную сферу на две части: надгоризонтную и подгоризонтную.
Прямую, проходящую через центр небесной сферы параллельно земной оси, называют ось ю мира. Точки пересечения оси мира с небесной сферой называются полюсами мира. Один из полюсов, соответственно полюсам Земли, называют северным полюсом мира и обозначают Pn, другой — южным полюсом мира Ps.
Плоскость QQ', проходящую через центр небесной сферы перпендикулярно оси мира, называют плоскостью небесного экватора. Эта плоскость, пересекаясь с небесной сферой, образует окружность большого круга — небесный экватор, который делит небесную сферу на северную и южную части.
Большой круг небесной сферы, проходящий через полюсы мира, зенит и надир, называют меридианом наблюдателя PN nPsZ. Ось мира делит меридиан наблюдателя на полуденную PN ZPs и полуночную PN nPs части.
Меридиан наблюдателя пересекается с истинным горизонтом в двух точках: точке севера N и точке юга S. Прямую, соединяющую точки севера и юга, называют полуденной линией.
Если из центра сферы смотреть в точку N, то справа будет точка востока Ost, а слева — точка запада W. Малые круги небесной сферы аа', параллельные плоскости истинного горизонта, называют альмукантаратами; малые bb' параллельные плоскости небесного экватора, — небесными параллелями.
Круги небесной сферы Zon, проходящие через точки зенита и надира, называют вертикалами. Вертикал, проходящий через точки востока и запада, называют первым вертикалом.
Круги небесной сферы PNoPs, проходящие через полюсы мира, называют кругами склонения.
Меридиан наблюдателя является одновременно вертикалом и кругом склонения. Он делит небесную сферу на две части — восточную и западную.
Полюс мира, расположенный над горизонтом (под горизонтом), называют повышенным (пониженным) полюсом мира. Наименование повышенного полюса мира всегда одноименно с наименованием широты места.
Ось мира с плоскостью истинного горизонта составляет угол, равный географической широте места.
Положение светил на небесной сфере определяют при помощи сферических координатных систем. В мореходной астрономии применяются горизонтная и экваториальная системы координат.
Представление о небесной сфере возникло в глубокой древности; в основу его легло зрительное впечатление о существовании куполообразного небесного свода. Это впечатление связано с тем, что в результате огромной удалённости небесных светил человеческий глаз не в состоянии оценить различия в расстояниях до них, и они представляются одинаково удалёнными. У древних народов это ассоциировалось с наличием реальной сферы, ограничивающей весь мир и несущей на своей поверхности многочисленные звёзды. Таким образом, в их представлении небесная сфера была важнейшим элементом Вселенной. С развитием научных знаний такой взгляд на небесную сферу отпал. Однако заложенная в древности геометрия небесной сферы в результате развития и совершенствования получила современный вид, в котором и используется в астрометрии.
Элементы небесной сферы
Отвесная линия и связанные с ней понятия

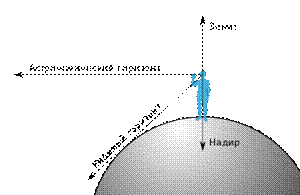

Диаграмма, показывающая соотношение зенита, надира и горизонта (в различных определениях). Заметим, что зенит противоположен надиру.
Отвесная линия — прямая, проходящая через центр небесной сферы и точку наблюдения на поверхности Земли. Отвесная линия пересекается с поверхностью небесной сферы в двух точках — зените над головой наблюдателя и надире под ногами наблюдателя.
Истинный (математический) горизонт — большой круг небесной сферы, плоскость которого перпендикулярна к отвесной линии. Истинный горизонт делит поверхность небесной сферы на две полусферы: видимую полусферу с вершиной в зените и невидимую полусферу с вершиной в надире. Истинный горизонт не совпадает с видимым горизонтом вследствие приподнятости точки наблюдения над земной поверхностью, а также по причине искривления лучей света в атмосфере.
Круг высоты или вертикал светила — большой полукруг небесной сферы, проходящий через светило, зенит и надир. Альмукантара́т (араб. «круг равных высот») — малый круг небесной сферы, плоскость которого параллельна плоскости математического горизонта. Круги высоты и альмукантараты образуют координатную сетку, задающую горизонтальные координаты светила.
Суточное вращение небесной сферы и связанные с ним понятия
Ось мира — воображаемая линия, проходящая через центр мира, вокруг которой происходит вращение небесной сферы. Ось мира пересекается с поверхностью небесной сферы в двух точках — северном полюсе мира и южном полюсе мира. Вращение небесной сферы происходит против часовой стрелки вокруг северного полюса, если смотреть на небесную сферу изнутри.
Небесный экватор — большой круг небесной сферы, плоскость которого перпендикулярна оси мира и проходит через центр небесной сферы. Небесный экватор делит небесную сферу на два полушария: северное и южное.
Круг склонения светила — большой круг небесной сферы, проходящий через полюсы мира и данное светило.
Суточная параллель — малый круг небесной сферы, плоскость которого параллельна плоскости небесного экватора. Видимые суточные движения светил совершаются по суточным параллелям. Круги склонения и суточные параллели образуют на небесной сфере координатную сетку, задающую экваториальные координаты светила.
Термины, рождаемые в пересечениях понятий «Отвесная линия» и «Вращение небесной сферы»
Небесный экватор пересекается с математическим горизонтом в точке востока и точке запада. Точкой востока называется та, в которой точки вращающейся небесной сферы восходят из-за горизонта. Полукруг высоты, проходящий через точку востока, называется первым вертикалом.
Небесный меридиан — большой круг небесной сферы, плоскость которого проходит через отвесную линию и ось мира. Небесный меридиан делит поверхность небесной сферы на два полушария: восточное полушарие и западное полушарие.
Полуденная линия — линия пересечения плоскости небесного меридиана и плоскости математического горизонта. Полуденная линия и небесный меридиан пересекают математический горизонт в двух точках: точке севера и точке юга. Точкой севера называется та, которая ближе к северному полюсу мира.
Годовое движение Солнца по небесной сфере и связанные с ним понятия
P, P' — полюсы мира, T, T' — точки равноденствия, E, C — точки солнцестояния, П, П' — полюса эклиптики, PP' — ось мира, ПП' — ось эклиптики, ATQT'- небесный экватор, ETCT' — эклиптика
Эклиптика — большой круг небесной сферы, по которому происходит видимое годовое движение Солнца. Плоскость эклиптики пересекается с плоскостью небесного экватора под углом ε = 23°26'.
Две точки, в которых эклиптика пересекается с небесным экватором, называются точками равноденствия. В точке весеннего равноденствия Солнце в своём годовом движении переходит из южного полушария небесной сферы в северное; в точке осеннего равноденствия — из северного полушария в южное. Две точки эклиптики, отстоящие от точек равноденствия на 90° и тем самым максимально удалённые от небесного экватора, называются точками солнцестояния. Точка летнего солнцестояния находится в северном полушарии, точка зимнего солнцестояния — в южном полушарии. Эти четыре точки обозначаются символами зодиака, соответствующими созвездиям, в которых они находились во времена Гиппарха (в результате предварения равноденствий эти точки сместились и ныне находятся в других созвездиях): весеннего равноденствия — знаком Овна (♈), осеннего равноденствия — знаком Весов (♎), зимнего солнцестояния — знаком Козерога (♑), летнего солнцестояния — знаком Рака (♋)
Ось эклиптики — диаметр небесной сферы, перпендикулярный плоскости эклиптики. Ось эклиптики пересекается с поверхностью небесной сферы в двух точках — северном полюсе эклиптики, лежащем в северном полушарии, и южном полюсе эклиптики, лежащем в южном полушарии. Северный полюс эклиптики имеет экваториальные координаты R. A. = 18h00m, Dec = +66°33', и находится в созвездии Дракона, а южный полюс — R. A. = 6h00m, Dec = −66°33' в созвездии Золотой Рыбы.
Круг эклиптической широты, или просто круг широты — большой полукруг небесной сферы, проходящий через полюсы эклиптики.
