Система автоматизированного проектирования
цепей вторичной коммутации
электроустановок (САПР ЦВК)
| | |
|
САПР ЦВК представляет собой электротехническую САПР, обеспечивающую автоматизированное формирование по принципиальным электрическим схемам монтажных схем.
САПР ЦВК предназначена для автоматизированной подготовки документации на вторичные цепи электроустановок (электростанций, подстанций и других электротехнических устройств).
САПР ЦВК обеспечивает подготовку следующих документов: полные принципиальные электрические схемы вторичных цепей с перечнями оборудования; схемы кабельных соединений; кабельные журналы; принципиальные электрические схемы низковольтных комплектных устройств (НКУ) – панелей, шкафов, ящиков; общие виды; ряды зажимов; монтажные схемы НКУ; схемы подключения рядов зажимов НКУ.
Все документы выполняются в соответствии с ЕСКД и отраслевыми нормативами. Примеры чертежей приведены на рисунках.
САПР ЦВК представляет собой проблемно-ориентированную надстройку над графическими системами AUTOCAD, ZWCAD.
Основой САПР ЦВК являются:
· текстовые и графические базы данных, содержащие информацию о технических характеристиках аппаратуры, условные графические обозначения элементов схем, и позволяющие легко формировать из готовых фрагментов различные документы;
· средства управления проектом, обеспечивающие систематизированное хранение информации, простой доступ к большому количеству документов, реализацию проектных процедур.
Принципиальные электрические схемы являются основным источником информации при создании проекта. Остальные документы формируются программой на основе схем, что позволяет существенно повысить производительность труда и качество работы.
САПР ЦВК имеет удобные средства рисования схем. Схема набирается из стандартных элементов (контакты, катушки, переключатели, электронные блоки и другие) или укрупненных блоков. Для каждого элемента задаются позиционные обозначения и номера зажимов, принадлежность к устройствам. Перечень аппаратуры формируется с использованием базы данных.
На основе соединения аппаратов автоматически формируются кабельные связи между устройствами. При проектировании НКУ после подготовки принципиальной схемы выбирается металлоконструкция и производится компоновка аппаратов (зоны обслуживания аппаратов хранятся в базе данных проекта и контуры аппаратов автоматически заносятся в чертеж) для формирования общего вида НКУ.
По схеме и общему виду программа формирует ряды зажимов, которые при необходимости могут быть откорректированы.
Монтажная схема выдается автоматически. Сформированные кабельные связи и ряды зажимов являются исходными данными для создания схем подключения.
Работа с САПР ЦВК требует минимальной компьютерной подготовки. Язык общения легко понятен инженеру-электрику, занимающемуся вторичными цепями электроустановок, что показала практика использования системы в проектных организациях, службах релейной защиты и автоматики энергосистем и электростанций, конструкторских бюро, щитовых заводах.

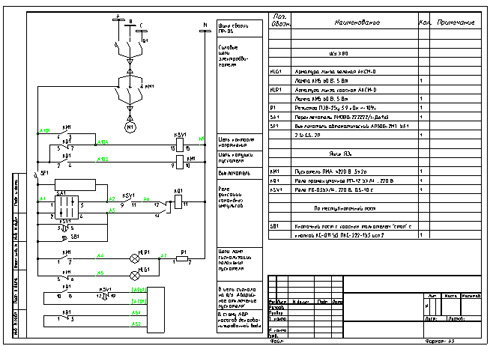

Принципиальная схема

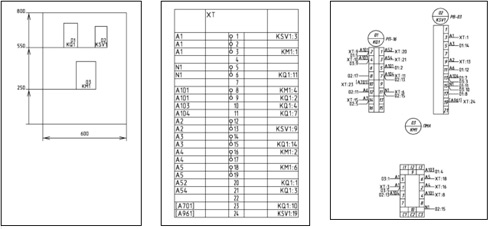

Фрагменты чертежей общего вида, ряда зажимов, монтажной схемы. Стоимость программы
САПР ЦВК
| Цена за лицензию
| 1 рабоче место
| 50 000р.
| Скидки
| 2 рабочих места
| 45 000р.
| 3 рабочих места
| 40 000р.
| 4 рабочих места
| 35 000р.
| 5 и более рабочих мест
| 30 000р.
|
Скачать программу
Скачать Руководство пользователя
Скачать Быстрый старт
Скачать примеры чертежей
Обсудить на форуме
