ТЕХНИЧЕСКОЕ ЗАДАНИЕ
ПОСТАВКА И МОНТАЖ ТОРГОВОГО ОБОРУДОВАНИЯ
Технические требования: | |
Толщина метала, мм | |
Стойка (нога), основание стойки (подставка), кронштейн универсальный (наклон 15°) | 2,5 |
Полка усиленная, подиум | 0,8 |
Задняя стенка | 0,6 |
Допустимая нагрузка на полку (при длине 1330мм), кг: | |
Ширина 300мм | 105 |
Ширина 400мм | 150 |
Ширина 600мм | 200 |
Ширина основания (ноги) не менее, мм | 80 |
Цвет оборудования | RAL 7005 |
подиумы | RAL 7005 |
ограничители, делители | RAL 7005 |
Требования к комплектации | |
На каждом стеллаже подиум (нижняя планка)RAL 7005, фронтальный ограничитель на каждую полку, боковые ограничители на начало и окончание каждой линии стеллажей, прозрачный ценникодержатель на каждую полку, на полках модуля « рм. », «м», ограничитель акрил h-60 мм. | |
Высота пристенных стеллажей, мм. | 1930 ± 25 |
Высота островных стеллажей, мм. | 1320 ± 25 |
Высота пристенных стеллажей «А6», мм. | 1016 ± 25 |

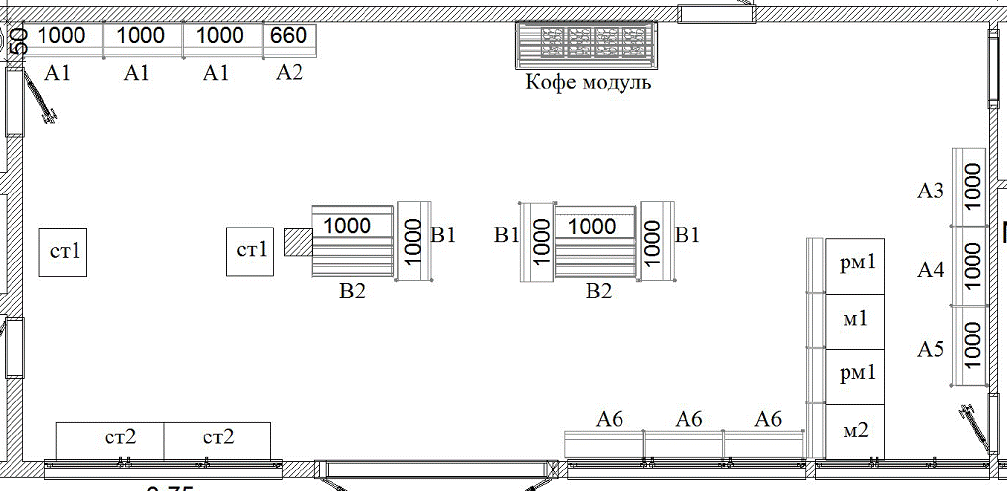

Рис.1 План магазина для просчета:
Расшифровка обозначения стеллажей на плане:

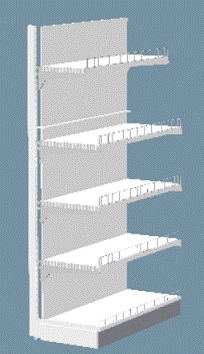

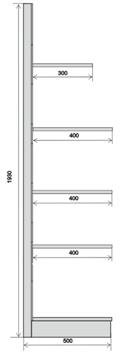

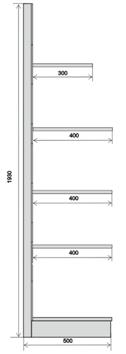

А1.
Стеллаж пристенный, h-1930мм.
«Бакалея», «Напитки».
Длина стеллажа – 1000мм.
Основание 400мм.
Количество полок: 300мм. – 1шт.
400мм. – 3шт.
На каждой полке установлены: барьеры,
планки ценовые прозрачные с зацепом.
Количество на проекте – 3шт.
А2.
Стеллаж пристенный, h-1930мм.
«Бакалея», «Напитки».
Длина стеллажа –665мм.
Основание 400мм.
Количество полок: 300мм. – 1шт.
400мм. – 3шт.
На каждой полке установлены: барьеры,
планки ценовые прозрачные с зацепом.
Количество на проекте – 1шт.

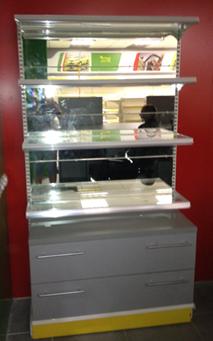

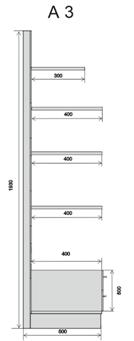

А3.
Стеллаж пристенный, h-1930мм.
«Элитный Алкоголь»
Длина стеллажа –1000мм.
Основание 400мм.
Количество полок: 300мм. – 1шт.
400мм. – 3шт.
На каждой полке установлены: барьеры,
планки ценовые прозрачные с зацепом.
Задняя стенка зеркальная.
Количество на проекте – 1шт.
На основании установлена тумба ДСП
(2 ящика), столешница –масив (бук)

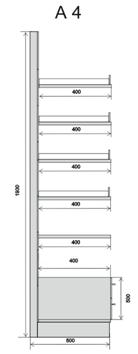

А4.
Стеллаж пристенный, h-1930мм.
«Табачные изделия».
Длина стеллажа –1000мм.
Основание 400мм.
Количество полок: 400мм. – 1шт.
400мм. – 4шт. (Пушера)
Пушерная полка включает в себя 16 сигаретных
Толкателей на 1 м/п.
На каждой полке установлены: барьеры,
планки ценовые прозрачные с зацепом.
Количество на проекте – 1шт.
На основании установлена тумба ДСП
(2 ящика), столешница –масив (бук)

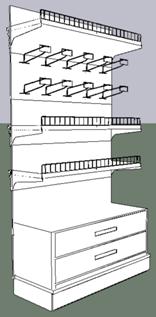

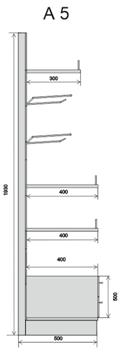

А5.
Стеллаж пристенный, h-1930мм.
«Аксессуары».
Длина стеллажа –1000мм.
Основание 400мм.
Количество полок: 300мм. – 1шт.
400мм. – 2шт.
Задняя стенка перфорированная для крючков.
Используется 2 ряда крючков по 6шт.
Всего на стеллаже 12 крючков
L-250мм. с ценникодержателем
На каждой полке установлены: барьеры,
планки ценовые прозрачные с зацепом.
Количество на проекте – 1шт.
На основании установлена тумба ДСП
(2 ящика), столешница –масив (бук)

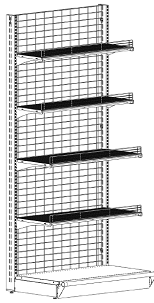

А6.
Стеллаж пристенный, h-1016мм.
«Сопутствующие товары» «Пресса».
Длина стеллажа – 1000мм.
Основание 300мм.
Количество полок: 200мм. – 1шт.
300мм. – 2шт.
Полки с вырезом для задней стенки средней
Задняя стенка средняя, каркас проволочный.
На каждой полке установлены: барьеры,
планки ценовые прозрачные с зацепом.
Количество на проекте – 3шт.

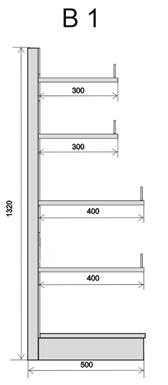

В1.
Стеллаж торцевой, h-1320мм.
«Бакалея», «Напитки».
Длина стеллажа – 1000мм.
Основание 400мм.
Количество полок: 300мм. – 2шт.
400мм. – 2шт.
Задняя стенка средняя, каркас проволочный.
Полки с вырезом для задней стенки средней
Торцевой стеллаж закреплен к ноге
островного стеллажа.
На каждой полке установлены: барьеры,
планки ценовые прозрачные с зацепом.
Количество на проекте – 2шт.

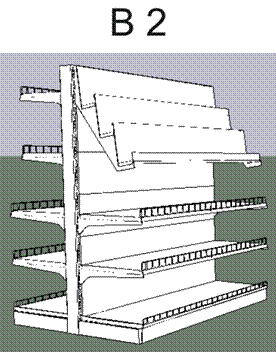

В2.
Стеллаж островной, h-1320мм.
«Бакалея», «Напитки», «Кондитерка».
Длина стеллажа – 1000мм.
Основание 400мм.
Количество полок: 300мм. – 2шт.
400мм. – 2шт.
На одной из сторон островного стеллажа
используется ступенчатая полка тройная с
двумя полками 400мм.
Задняя стенка средняя, каркас проволочный.
Полки с вырезом для задней стенки средней
Торцевой стеллаж закреплен к ноге
островного стеллажа.
На каждой полке установлены: барьеры,
планки ценовые прозрачные с зацепом.
Количество на проекте – 2шт.

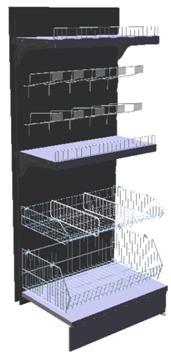

В3.
Стеллаж торцевой, h-1320мм.
«Снеки».
Длина стеллажа – 1000мм.
Основание 400мм.
Количество полок: 300мм. – 2шт.
Корзина малая разделена на 3 ячеки – 1шт.
Корзина большая разделена на 3 ячеки – 1шт.
Задняя стенка средняя, каркас проволочный.
Используется 2 ряда крючков по 6шт.
Всего на стеллаже 12 крючков для задней
стенки решетчастой L-300мм. с ценникодержателем
Полки с вырезом для задней стенки средней
Торцевой стеллаж закреплен к ноге
островного стеллажа.
На каждой полке установлены: барьеры,
планки ценовые прозрачные с зацепом.
Количество на проекте – 1шт.

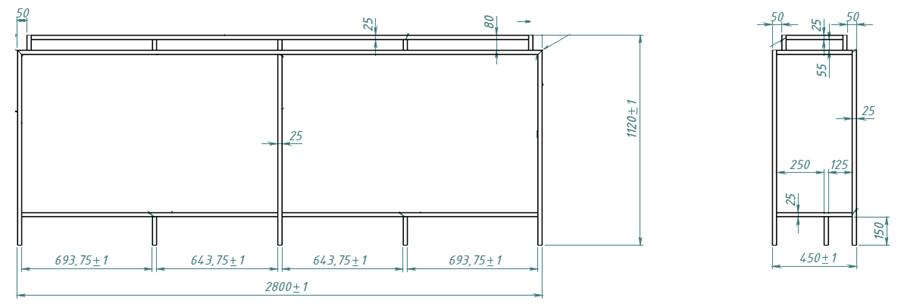

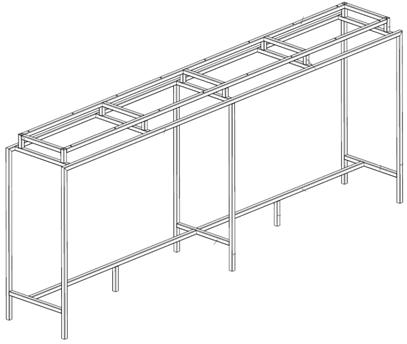

СТ 2.
Стол пристенный.
На каркас стола устанавливается столешница
из натурального дерева (Клеенный щит – бук)

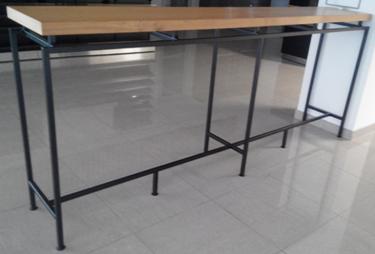

СТ 1.
Стол обеденный.
На проекте – 2шт.
Каркас стола – труба квадрат 25мм х 25мм.
На каркас стола устанавливается столешница
из натурального дерева (Клеенный щит – бук)
Размер столешницы – 600мм. х 600мм.
Образец столешницы:
РМ 1.
Рабочее Место 1. – 2шт.
Рабочее место изготовлено из ДСП.
1. Выдвижная полка для клавиатуры – 1 шт.
2. Ящик полного выдвижения – 2 шт.
3. Дополнительная полка – 1шт.
Размеры: Д-695мм.
Ш-734мм.
В – 934мм.
На передней части Рабочего Места
установлен торговый стеллаж с полками.
На полках установлены акриловые барьеры.
Цвет ДСП – серый алюминий.
Цвет торгового стеллажа – RAL 7005
На каркас Рабочего Места устанавливается столешница
из натурального дерева (Клеенный щит – бук)

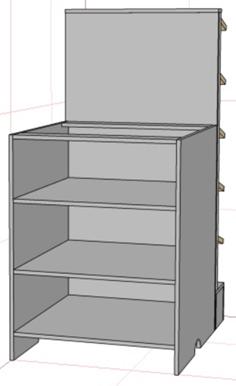

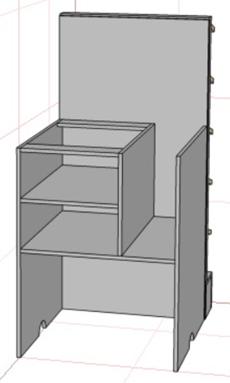

М 1.
Рабочее Место (монитор). – 1шт.
Рабочее место изготовлено из ДСП.
1. Дополнительная полка – 3шт.
Размеры: Д-695мм.
Ш-734мм.
В – 1390мм.
На передней части Рабочего Места
установлен торговый стеллаж с полками.
На полках установлены акриловые барьеры.
Цвет ДСП – серый алюминий.
Цвет торгового стеллажа – RAL 7005
На каркас Рабочего Места устанавливается столешница
из натурального дерева (Клеенный щит – бук)
М 2.
Рабочее Место (монитор). – 1шт.
Рабочее место изготовлено из ДСП.
1. Отдел для системного блока – 1шт.
2. Отсек для документов – 2шт.
Размеры: Д-695мм.
Ш-734мм.
В – 1390мм.
На передней части Рабочего Места
установлен торговый стеллаж с полками.
На полках установлены акриловые барьеры.
Цвет ДСП – серый алюминий.
Цвет торгового стеллажа – RAL 7005
На каркас Рабочего Места устанавливается столешница
из натурального дерева (Клеенный щит – бук)

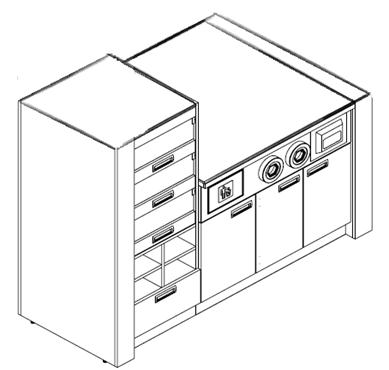

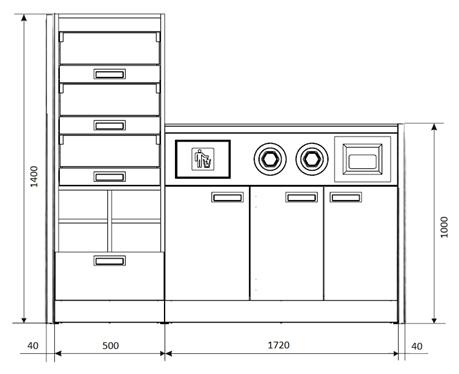

Кофе модуль.
Кофе-модуль состоит из:
1. Боковины, основная столешница, столешница на витрине для выпечки – клееный щит натурального дерева (бук).
2. Панель для сервиса:
А. Диспенсер для стаканов «американо – капучино»
В. Диспенсер для стаканов «чай, американо двойной»
С. Диспенсер для салфеток.
D. Клапан для сбора мусора.
Панель для динспенсеров и сами диспенсеры выполнены из пищевой нержавеющей стали.
Каркас кофе-модуля – ДСП серый алюминий.
Под панелью диспенсеров находятся ниши для хранения расходных материалов – 3 распашные двери.
Дополнительные аксессуары: ячейки для хранения «мешалок», стикеров с сахаром, пакетированного чая, прочее.

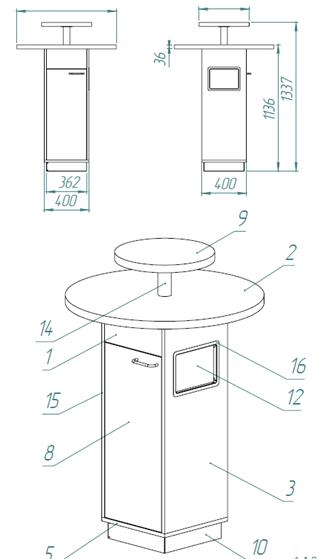

Стойка Кафе со столешницей.
Даная стойка видоизменена.
На чертеже – позиция «2» - квадрат 600мм. х 600мм.
На чертеже – позиция «9» - квадрат 400мм. х 400мм.
Позиции «2», «9» - столешница из натурального
дерева (клееный шит – бук).
Каркас ДСП – серый металик.
Стойка устанавливается произвольно на площади
Торгового зала.
Позиция «12» - клапан для мусора (нержавеющая сталь).
Позиция «8» - сервисная дверь для установки мусорного
ведра.
