МДК.01.03.Электрическое и электромеханическое оборудование
Методические указания по выполнению контрольных работ для студентов заочного отделения специальности
140448 «Техническая эксплуатация и обслуживание электрического и электромеханического оборудования (по отраслям), техник-электрик»
2014
Организация – разработчик: Государственное автономное образовательное учреждение среднего профессионального образования «Кировградский техникум промышленности, торговли и сервиса».
Разработчик:
, преподаватель спец. дисциплин.
Методические указания по выполнению контрольных работ МДК.01.03.Электрическое и электромеханическое оборудование для студентов заочного отделения специальности 140448 «Техническая эксплуатация и обслуживание электрического и электромеханического оборудования (по отраслям), техник-электрик», рассмотрена на заседании методического совета техникума и рекомендована директору для утверждения (протокол №________ от «_____» _____________________ 2014г.)
Председатель методического совета техникума ()
Секретарь методического совета техникума ()
Пояснительная записка
Программой МДК.01.03. «Электрическое и электромеханическое оборудование» предусматривается изучение принципа действия, конструктивных особенностей и электрооборудования наиболее распространенных промышленных и гражданских объектов.
Данная дисциплина относится к циклу специальных дисциплин, ее изучение основывается на знаниях, полученных студентами по дисциплинам: «Инженерная графика», «Математика», «Информатика», «Электротехника», «Электронная техника», «Метрология, стандартизация и сертификация », «Вычислительная техника», «Электрические машины», «Электрические аппараты», «Электроснабжение отрасли», «Электрический привод».
В результате изучения учебной дисциплины студент должен:
иметь представление:
- об областях применения электрического и электромеханического оборудования, бытовых машин и приборов;
- о принципах действия различного электрического и электромеханического оборудования;
- о современном уровне и общих тенденциях развития электрического и электромеханического оборудования промышленных и гражданских объектов;
- о методах проектирования электрооборудования;
знать:
- классификацию, физические принципы работы, конструкцию,
технические характеристики, область применения электрооборудования электротермических установок, подъемно-транспортных установок, установок вентиляции и кондиционирования воздуха, компрессорных и насосных установок, металлообрабатывающих станков, кузнечно-прессовых машин, машин и линий кабельного производства;
- принципы проектирования и эксплуатации установок электрического освещения;
- положения Правил устройства электроустановок (ПУЭ), Правил техники безопасности (ПТБ), Правил технической эксплуатации электроустановок (ПТЭ);
- технологию разработки проекта электрооборудования промышленного и гражданского объекта;
- классификацию, конструкции, принцип действия, технические характеристики бытовых машин и приборов;
уметь:
- работать с нормативными документами и справочной литературой;
- производить выбор силового электрического и электромеханического оборудования, аппаратов управления и защиты для электроустановок;
- проектировать установки электрического освещения;
- читать электрические принципиальные схемы и монтажную документацию на электрическое оборудование промышленных и гражданских объектов;
- составлять планы размещения электрического и электромеханического оборудования и осуществлять организацию рабочих мест;
- использовать вычислительную технику при проектировании и обслуживании электроустановок.
Структура программы и распределение времени по разделам и дисциплинам ориентированы на освоение студентами общих принципов действия, типовых схемных решений и технологии выбора электрического и электромеханического оборудования для наиболее массовых видов технологического оборудования промышленных предприятий и гражданских объектов с учетом региональной специфики. Следует увязывать вопросы выбора схемных решений и применяемого оборудования с экономическими показателями.
Для закрепления теоретических знаний и получения умений и навыков программой предусмотрено проведение практических занятий. Часть из них предусматривают выполнение расчетных и проектных работ, часть включают выполнение работ по исследованию и наладке электрооборудования и систем управления.
Контрольные работы выполняются в ученической тетради с полями или на формате А4, с применением персонального компьютера. На первой странице нужно указать номер варианта. Содержание вопросов и задач переписываются полностью
Ответы на теоретические вопросы должны быть четкими без сокращений (за исключением общепринятых).
Задачи выполняются с кратким пояснением.
В конце работы следует привести список использованной литературы, дату выполнения работы и поставить свою подпись. Необходимо оставить чистый лист для рецензирования.
Работы, выполненные не по своему варианту, а также скопированные (сканированные) с учебника ответы зачету не подлежат.
Оформление контрольной работы:
Титульный лист контрольной работы оформляется по установленному образцу. Работа оформляется на листах форматом А-4, объемом 11-12 страниц печатного текста (размер шрифта 14, интервал 1,5). Обязательны поля. Листы должны быть сброшюрованы и пронумерованы.
Главы и параграфы в работе должны быть относительно равномерны по объему. Материал должен излагаться логично, последовательно и соответствовать плану работы. Не допускается дословного механического переписывания текста из использованной литературы, за исключением цитат, которые должны сопровождаться ссылкой на источник. В тексте недопустимо сокращение слов, терминологических оборотов, наименований органов и организаций, если такие сокращения не являются общепринятыми в литературе.
Ссылка оформляется в конце страницы, на которой находится цитата. В ссылке указывается имя и фамилия автора, название статьи или монографии (для монографии — место и год издания, для периодических изданий — название журнала, год выпуска и номер), также указывается страница, на которой находится цитата, или цифровые данные. Все графики и рисунки сопровождаются номером, названием и ссылкой на источник. Все чертежи, графики необходимо выполнять простым карандашом, а когда это необходимо – цветным. Схемы должны выполняться с помощью чертежных принадлежностей, элементы должны иметь размеры согласно стандартам ЕСКД. Если графический материал выполнен на отдельном листе, то надо вклеить его в тетрадь.
Работа должна содержать: план, вводную часть, основной текст (главы и параграфы), заключительную часть, список использованной литературы.
Вводная часть отражает значение и актуальность темы, а также цели и задачи работы. В основной части излагаются и последовательно анализируются рассматриваемые проблемы, дается аргументация научных точек зрения, задачи выполняются с кратким пояснением.
В заключении приводятся собственные выводы автора по итогам работы, а также ее практическая значимость. В список использованной литературы могут быть включены учебники, монографии и статьи.
Контрольная работа, соответствующая всем предъявляемым требованиям, может быть оценена положительно и зачтена. Если работа не зачтена, она с учетом сделанных замечаний в рецензии должна быть переработана и вместе с первым отзывом представлена на повторное рецензирование.
Выполнение контрольной работы является обязательным условием для допуска студента к учебному зачету или экзамену.
Контрольные работы предъявляются на проверку не позднее, чем за две недели до начала сессии.
№ варианта студентом выбирается по журналу, по последней цифре.
КОНТРОЛЬНАЯ РАБОТА 1
Вариант 1
1. Осветительные приборы и источники света.
2. Электрооборудование электрической сварки. Схемы.
3. Перечислите виды электроприводов крановых механизмов. От каких факторов зависит их выбор?
4. Какие типы двигателя применяются для лифтов? Назовите требования, предъявляемые к ним.
5. Задача 1.
6. Задача 2.
7. Задача 3
8. Задача 4
Вариант 2
1. Конструкция и принцип действия электротермических установок.
2. Электрооборудование и схемы управления установками для нанесения покрытий.
3. Каково назначение защитных панелей, применяемых для управления электроприводом крана?
4. Поясните назначение, основные части и принцип работы этажного переключателя.
5. Задача 1.
6. Задача 2.
7. Задача 3
8. Задача 4
Вариант 3
1. Конструкция установок для нанесения покрытий
2. Схемы управления кузнечно-прессовых машин.
3. Перечислите виды защиты в крановых установках.
4. Какие блокировки типичны для всех систем электрооборудования лифтов?
5. Задача 1.
6. Задача 2.
7. Задача 3
8. Задача 4
Вариант 4
1. Электрооборудование и конструкция вентиляторных установок.
2. Схемы управления электротермическими установками.
3. На основании чего производится выбор электродвигателей для приводов механизмов крана?
4. Назовите особенности электропривода механизмов непрерывного транспорта.
5. Задача 1.
6. Задача 2.
7. Задача 3
8. Задача 4
Вариант 5
1. Электрооборудование и принцип действия сверлильных станков.
2. Схемы управления насосными установками.
3. Назовите особенности контроллерного и контакторного управления крановыми двигателями.
4. От каких факторов зависит выбор типа электропривода для станков?
5. Задача 1.
6. Задача 2.
7. Задача 3
8. Задача 4
Вариант 6
1. Электрооборудование и классификация компрессорных установок.
2. Схемы управления расточными станками.
3. Как осуществляется электропитание крана и заземление корпусов электрооборудования?
4. Какие типы взрывозащищенных электродвигателей выпускает промышленность? Каковы их особенности?
5. Задача 1.
6. Задача 2.
7. Задача 3
8. Задача 4
Вариант 7
1. Электрооборудование и классификация насосных установок.
2. Схемы управления фрезерными станками.
3. Перечислите специальную крановую аппаратуру управления и защиты, поясните назначение каждого аппарата.
4. Укажите основные принципы автоматического управления компрессорными, вентиляционными и насосными установками.
5. Задача 1.
6. Задача 2.
7. Задача 3
8. Задача 4
Вариант 8
1. Классификация и электрооборудование крановых механизмов.
2. Схемы управления компрессорными установками.
3. Перечислите основные части лифта, в том числе электрооборудование и специальную аппаратуру.
4. Укажите назначение механизмов непрерывного транспорта и поточно-транспортных систем.
5. Задача 1.
6. Задача 2.
7. Задача 3
8. Задача 4
Вариант 9
1. Классификация и электрооборудование лифтовых установок.
2. Схемы управления механизмов передвижения мостовых кранов.
3. Какие типы двигателей применяются для привода конвейеров?
4. Перечислите типы компрессорных, вентиляционных и насосных установок.
5. Задача 1.
6. Задача 2.
7. Задача 3
8. Задача 4
Вариант 10
1. Классификация и электрооборудование непрерывного транспорта.
2. Схемы управления лифтовыми установками.
3. Какие типы двигателей используются в качестве привода компрессорных, вентиляционных и насосных
4. Чем отличается взрывозащищенное электрооборудование от общепромышленного?
5. Задача 1.
6. Задача 2.
7. Задача 3
8. Задача 4
Задача 1.

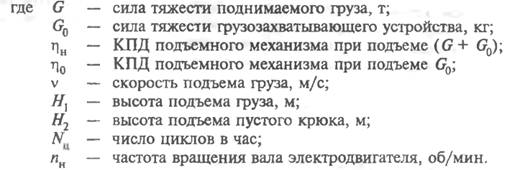

Для электропривода механизма подъема крана рассчитать нагрузочную диаграмму (без учета переходных процессов), определить мощность асинхронного двигателя с фазньм ротором и выбрать двигатель по каталогу (проверки двигателя по нагреву и перегрузочную способность не производить).

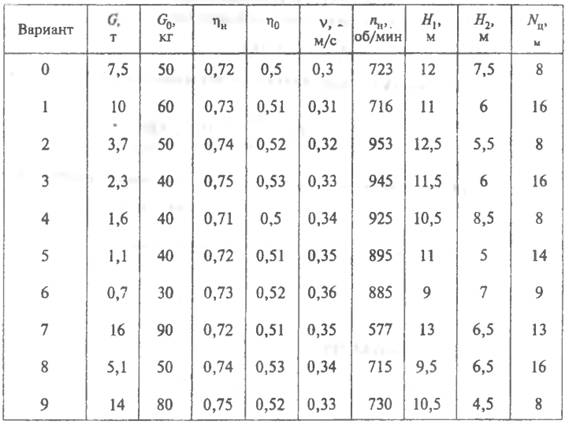

Технические данные приведены в таблице 1.
Таблица 1
Примечание. Цикл работы двигателя состоит из подъема и спуска груза, подъема и спуска крюка, пауз между ними, во время которых производится загрузка, разгрузка, передвижение моста тележки.
Методические указания по выполнению задачи 1.

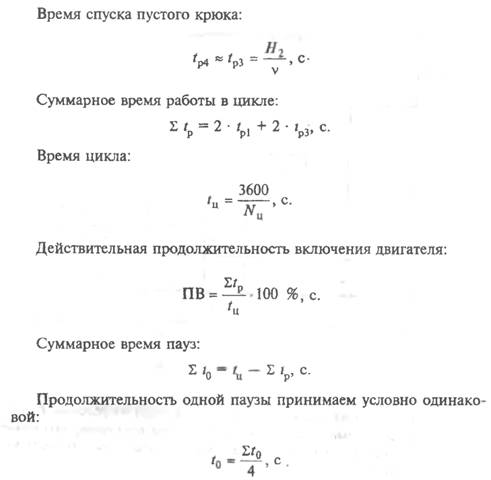

Расчет статических нагрузок определяется для одного цикла работы двигателя. Для этого определяется мощность на валу двигателя при подъеме и спуске груза, подъеме и спуске крюка. При расчете считать, что скорость подъема и опускания постоянна и не зависит от силы тяжести поднимаемого и опускаемого груза.

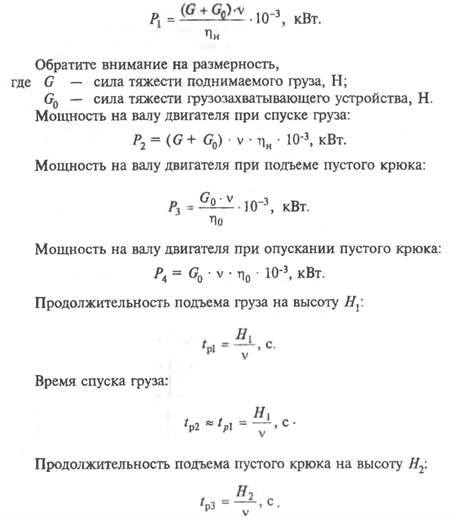

Мощность на валу двигателя при подъеме груза:

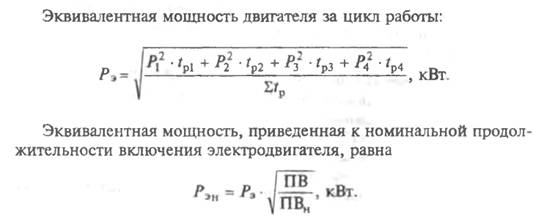

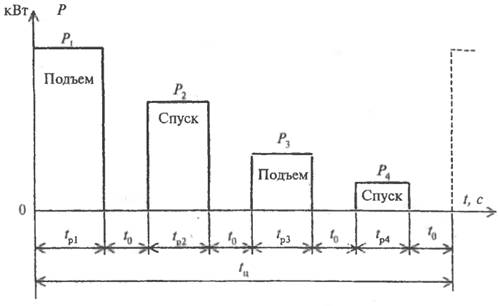

Расчетная нагрузочная диаграмма:
По каталогу выбираем двигатель исходя из условия
Необходимо указать тип выбранного двигателя, его номинальную мощность, частоту вращения вала, продолжительность включения (ПВ).
Задача 2.
Определить мощность электродвигателя для вентилятора типа ВД. Выбрать электрический двигатель серии 4А из справочника.

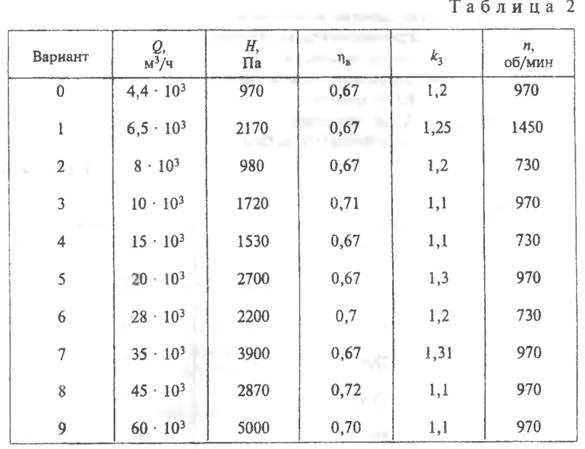

Технические данные приведены в таблице 2
Методические указания по выполнению задачи 2.

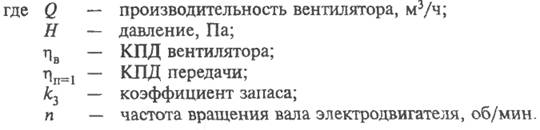

Мощность электродвигателя для вентилятора
Задача 3.
Определить мощность двигателя для насосного центробежного агрегата типа КМ, перекачивающего холодную воду.
Выбрать электродвигатель серии 4А с синхронной частотой вращения 3000 об/мин из справочника. При замене электродвигателя насоса с частотой вращения 1500 об/мин определить требуемую мощность двигателя, напор и производительность насоса. Выбрать электродвигатель серии 4А из справочника.

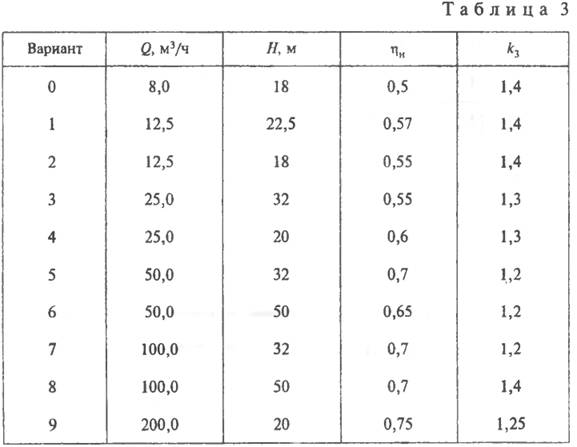

Технические данные приведены в таблице 3
Методические указания по выполнении задачи 3.

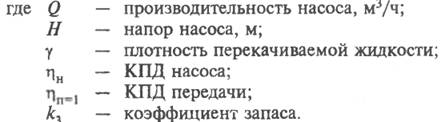

Мощность электродвигателя для насоса
При выборе двигателя для центробежного насоса необходимо обратить внимание на частоту вращения вала электродвигателя, так как у центробежного насоса мощность, напор, производительность и частота вращения вала электродвигателя связаны следующими формулами:
Задача 4.

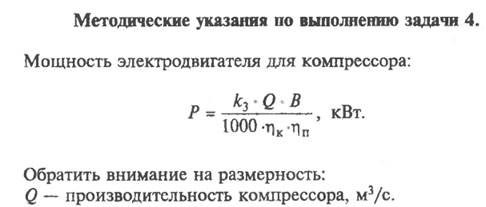

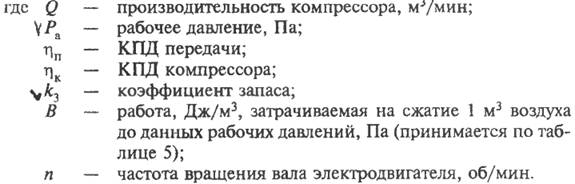

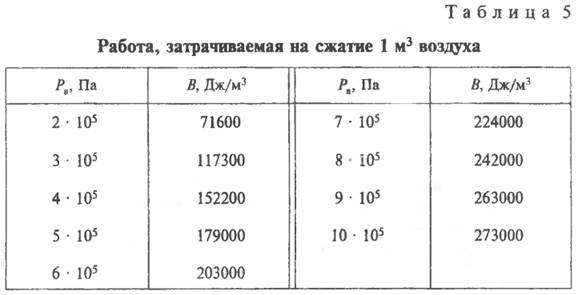

Определить мощность двигателя для поршневого компрессора. Выбрать электродвигатель серии 4А из справочника.

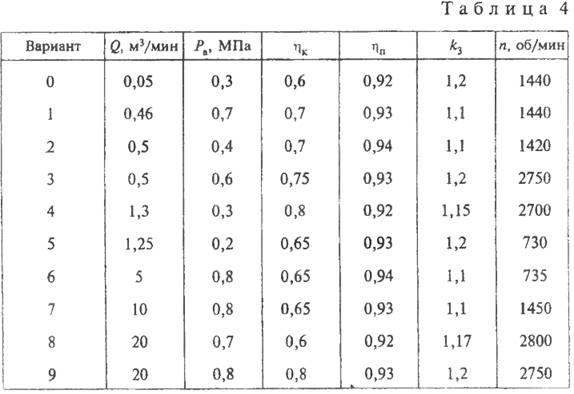

Технические данные приведены в таблице 4
Вопросы к экзамену
по дисциплине «Электрическое и электромеханическое оборудование»
1. Осветительные установки. Основные понятия и элементы.
2. Лампы и светильники. Классификация. Характеристики.
3. Методы расчета осветительных установок.
4. Электротермические установки. Классификация. Характеристики.
5. Установки печей сопротивления. Классификация. Конструкция.
6. Установки дуговых печей. Классификация. Конструкция.
7. Индукционные печи. Классификация. Конструкция.
8. Электрическая сварка. Классификация.
9. Электрическое оборудование крановых установок. Классификация. Режимы работы.
10. Требования, предъявляемые к электроприводу крановых установок. Выбор мощности двигателя для крановых установок.
11. Защитная аппаратура крановых установок. Тормозные устройства. Токопроводы.
12. Электрическая принципиальная схема управления механизмом передвижения мостового крана с магнитным контроллером ТА-161.
13. Электрическая принципиальная схема управления механизмом передвижения мостового крана с магнитным контроллером П.
14. Электрическое оборудование лифтовых установок. Основные элементы. Классификация.
15. Электрическое оборудование лифтовых установок. Типы электроприводов. Режимы работы.
16. Электрическая принципиальная схема управления лифтовой установкой на базе электропривода с АД с фазным ротором.
17. Электрооборудование компрессоров. Классификация. Конструкция.
18. Электрооборудование вентиляторов. Классификация. Конструкция.
19. Электрооборудование насосов. Классификация. Конструкция.
20. Электрическая принципиальная схема управления компрессорной станцией.
21. Электрическая принципиальная схема управления системой кондиционирования.
22. Электрическая принципиальная схема управления насосной станцией.
23. Электрическое оборудование конвейерных линий.
24. Электрическая принципиальная схема управления конвейерных линий.
25. Металлорежущие станки. Основные понятия. Классификация.
26. Электрическое оборудование металлорежущих станков. Режимы работы электрических двигателей станков.
27. Токарные станки. Назначение. Особенности.
28. Схема электрическая принципиальная управления токарно-винторезным станком модели 1К62.
29. Схема электрическая принципиальная управления токарно-револьверным станком модели 1П365.
30. Сверлильные и расточные станки. Назначение. Особенности.
31. Схема электрическая принципиальная управления сверлильным станком модели 2А55.
32. Строгальные станки. Назначение. Особенности.
33. Шлифовальные станки. Назначение. Особенности.
34. Фрезерные станки. Назначение. Особенности.
35. Агрегатные станки. Назначение. Особенности.
36. Схема электрическая принципиальная управления агрегатным станком для глубокого сверления.
ЛИТЕРАТУРА:
Основная
1. , , Чувашов вание промышленных предприятий и установок. - М.: Энергоиздат, 1981.
2. Электрическое и электромеханическое оборудование,2004
2. Липкин промышленных предприятий и установок. - М.: Высшая школа, 1972-
3. Справочная книга для проектирования электрического освещения. Под ред. М.Кноринга.- Л, Энергия, 1976.
4. Лихачев справочник. М: Салон-Р, 2001. -Т.1,2.
Дополнительная
1. и др. Электрооборудование промышленных предприятий и установок. Специальное оборудование. - М.: Стройиздат, 1986.
2. , Чувашов промышленных предприятий и установок. 4.1.- М.: Энергия, 1976.
3. , , Орлова современных металлорежущих станков и обрабатывающих комплексов.
4. , , Ильяшенко ние промышленных предприятий и установок. - М.: Высшая школа, 1979.
5. Лихачев асинхронные. - М.: Салон-Р, 2002.
6. Москаленко привод. -М.: высшая школа, 1991.
7. Сандлер и автоматизация металлорежущих станков. - М.: Высшая школа, 1972.
8. Соколов электропривод общепромышленных механизмов. - Энергия, 1976.
10. Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок. ПОТРМ-016-2001. - М.: НЦЭНАС, 2001.
