Курсовой проект, тема: "Внутренний водопровод и канализация жилого 7-этажного дома" (стр. 2 )

Необходимый напор сравнивают с гарантийным напором в наружной водопроводной сети. Если гарантийный напор недостаточен, то следует предусмотреть насосную установку. Производительность и напор насоса определяются после проведения гидравлического расчета сети.

Насосные установки не разрешается располагать под жилыми помещениями. Необходимо предусматривать обводную линия, установку задвижки и обратного клапана.

Требуемый напор:

Hтреб = Hгеом + hдл + hмест + hсч + hвв + Hсвоб, где

Hгеом - геометрическая высота подачи воды от оси насоса до оси самого верхнего прибора;

hдл - сумма потерь по длине;

hмест - местные потери (30% hдл );

hсч - потери в водомере;

hвв - потери на вводе;

Hсвоб - свободный напор у верхнего потребителя.

Hтреб = 22 + 7,45 + 2,24 + 3,3 + 0,49 + 2 = 37,5 м.

Насос:

Hнас = Hтреб - Нгар = 37,= 17,5 м

Принимаем насос К20, qc = 5,5 л/с, Hнас =18 м.

2. Внутренняя канализация жилого дома

В расчет канализации входит трассировка канализационной сети, определение расхода стоков на участках, длин и диаметров участков, их наполнение.

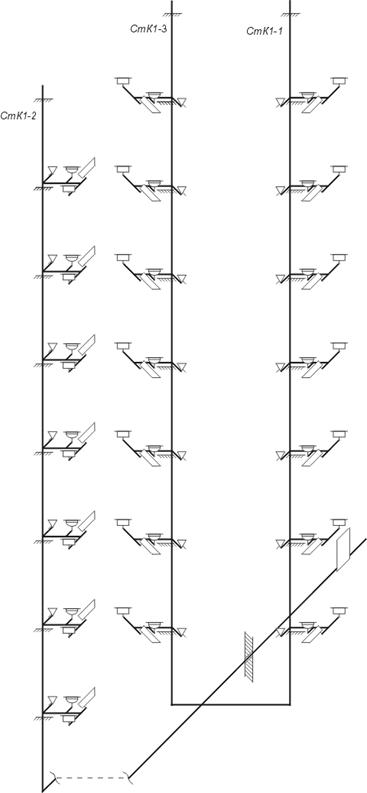

2.1. Трассировка канализационной сети и расположение стояков

2.2. Расчет канализационной сети

В системах внутренней канализации жилых зданий применяют чугунные и пластмассовые трубы. Отводные трубы прокладывают по стенам выше пола с уклоном 0,035 при d=50 и 0,02 при d=100. Если к стояку присоединен хотя бы один унитаз, то его диаметр должен быть не менее 100 мм.

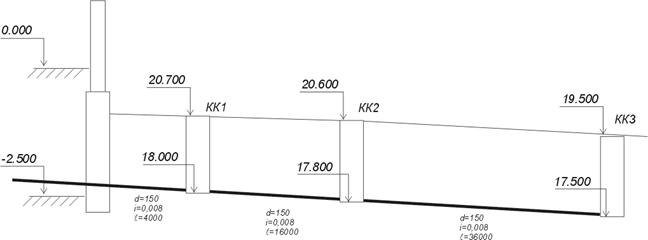

Прокладка отводных труб предусматривается над полом с геометрическим уклоном 0,02-0,035. Ответвления отводных труб соединяются со стояками при помощи косых тройников и крестовин под углом 45 и 60о. Выпуски для отвода стоков в колодец дворовой канализации прокладывают с уклоном 0,02-0,035. Глубину заложения труб определяют с учетом глубины промерзания грунта, но не менее 0,7 м. Длина выпуска до оси смотрового колодца должна быть не более 6-10 м в зависимости от диаметра трубы.

Для внутренней канализации принимаем конструктивно для стояков Æ100, для отводных труб Æ50.

Количество приборов в доме:

7 эт. * 3 кв. * 4 приб. N = 84 приб.

Максимальный секундный расход воды:

qсо = 0,18 л/с. (смеситель ванна+раковина)

Вероятность действия:

Рс = qchr,u * U / 3600 * qсо * N

Рс = 5,6 * 84 / 3600 * 0,18 * 84 = 0,0086

N* Рс = 84 * 0,0086 = 0,722 Не учтен расход горячей воды

a = 0,783

Максимальный секундный расход воды:

qс = 5 * qсо * a = 5 * 0,18 * 0,783 = 0,705 л/с

По найденным расходам сточной жидкости и принятому диаметру определяется скорость движения сточной жидкости и наполнение по номограмме для гидравлического расчета канализационных трубопроводов. При принятом материале и диаметре труб, известных величинах наполнения и скорости движения определяют минимальный уклон, с учетом которого должны укладываться трубы по номограмме для гидравлического расчета канализационных трубопроводов, так, чтобы соблюдалось условие:

____

V * h / d > 0,6

Результаты расчета канализации сводятся в таблицу:

СПЕЦИФИКАЦИЯ

Литература

1. , Ловцов -техническое оборудование зданий. М.: Стройиздат, 1989. – 495 с.

2. и др. Справочник проектировщика. Внутренние санитарно-технические устройства. Ч. 2. Водопровод и канализация. М.: Стройиздат, 1990. – 247 с.

3. Сомов системы и сооружение. М.: Стройиздат, 1988. – 399 с.

4. СНиП 2.04.01-85. Внутренний водопровод и канализация зданий. /Госстрой СССР. - М.: ЦИТП Госстроя СССР, 19с.
