Регулировка расхода и давления жидкости в гидравлической системе

Гидравлическая система регулирует расход и давление жидкости с помощью нескольких ключевых компонентов и принципов работы.

Для регулировки расхода жидкости используется несколько методов, включая использование регулирующих клапанов, дросселей и переменных насосов. Клапаны, такие как дозирующие или регулирующие, могут изменять сечение потока, что напрямую влияет на расход жидкости. Переменные насосы изменяют свой рабочий объем в зависимости от нагрузки, тем самым регулируя подачу жидкости. Также важным элементом являются дроссели, которые ограничивают или изменяют скорость потока, что влияет на производительность системы.

Регулировка давления жидкости осуществляется через применение различных типов предохранительных и регулирующих клапанов, таких как реле давления, редукционные клапаны и клапаны перепуска. Реле давления контролирует давление в системе и автоматически изменяет параметры работы системы при достижении заданного значения давления. Редукционные клапаны обеспечивают поддержание давления на заданном уровне, снижая его, если оно превышает предельное значение. Клапаны перепуска служат для сброса избыточного давления, направляя излишки жидкости обратно в резервуар.

При этом давление и расход в гидравлической системе взаимосвязаны. Например, увеличение расхода жидкости может привести к повышению давления, если система не имеет возможности сбросить излишки энергии. Поэтому важно обеспечить правильную настройку всех регулирующих элементов для поддержания оптимального давления и расхода жидкости, соответствующего техническим требованиям системы.

Принцип работы ротора в центробежных насосах

Ротор центробежного насоса является ключевым элементом, который преобразует механическую энергию привода в кинетическую энергию потока жидкости. Основная задача ротора заключается в создании центробежной силы, которая ускоряет жидкость и направляет её в выходной патрубок насоса.

Процесс начинается с того, что жидкость поступает в насос через всасывающий патрубок и направляется в центр ротора, где она взаимодействует с лопатками. Ротор вращается с определённой скоростью, что заставляет жидкость двигаться радиально наружу, от оси вращения к периферии. При этом из-за центробежной силы скорость жидкости увеличивается, а её давление возрастает.

Как только жидкость достигает периферии ротора, её кинетическая энергия преобразуется в потенциальную энергию давления. Лопатки ротора играют роль ускорителей, которые увеличивают скорость потока жидкости, создавая в системе разницу давлений. Это давление затем передаётся на следующий этап — в диффузор или выходной патрубок, в зависимости от конструкции насоса.

Эффективность работы ротора зависит от таких факторов, как геометрия лопаток, скорость вращения, характер потока жидкости и характеристики насоса. Изменение этих параметров может существенно повлиять на производительность насоса и его КПД.

Процесс центробежного перемещения жидкости, как правило, сопровождается образованием вихрей и турбулентности, что требует от конструкции ротора обеспечения минимальных потерь энергии. Для этого роторы часто проектируются с учётом оптимальной формы лопаток и минимизации сопротивления потоку.

Использование гидравлических систем в строительстве мостов и дорог

Гидравлические системы играют ключевую роль в строительстве мостов и дорог, обеспечивая эффективное управление нагрузками, стабилизацию конструкций и повышение безопасности эксплуатации. В этом контексте гидравлика используется для различных целей, включая монтаж и установку тяжелых конструкций, регулирование дорожных уровней и работы с деформациями материалов.

В строительстве мостов гидравлические системы применяются для подъема и установки отдельных компонентов мостовых конструкций. Используются гидравлические подъемники и прессы для перемещения и фиксации конструктивных элементов, таких как балки, опоры и пролетные строения. Гидравлические машины позволяют точно и безопасно работать с крупными и тяжелыми частями, что значительно ускоряет монтаж и повышает точность установки.

Для монтажа и установки опор мостов часто используются специальные гидравлические домкраты, которые обеспечивают подъем и точную регулировку положения больших конструкций. Это особенно важно на стадиях строительства в сложных географических условиях, например, при возведении мостов через водные преграды или на сильно неровных участках. Такие системы обеспечивают стабильную и безопасную установку без необходимости использовать крановые машины, что экономит время и ресурсы.

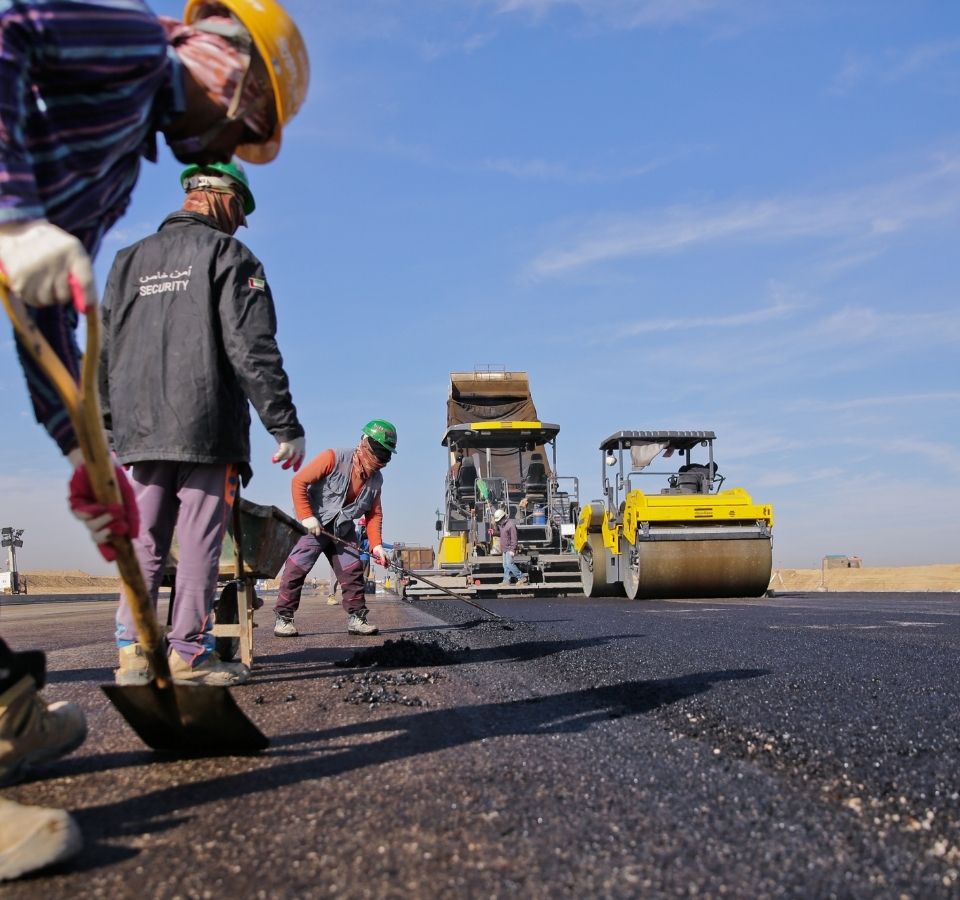

В строительстве дорог гидравлические технологии также широко используются для уплотнения грунтов и создания ровных дорожных покрытий. Гидравлические катки, работающие на основе гидравлических приводов, обеспечивают эффективное уплотнение асфальтовых и бетонных покрытий, что критично для долговечности и прочности дорог. Это позволяет создавать дороги с равномерной плотностью и минимальными деформациями.

Кроме того, гидравлические системы активно используются при ремонте и обслуживании мостов и дорог. Гидравлические экскаваторы и машины с гидравлическими захватами позволяют проводить работы по демонтажу старых конструкций, восстановлению поврежденных элементов и корректировке положения отдельных частей мостов.

В современных строительных проектах гидравлические технологии также включают системы для регулирования и контроля деформаций в процессе эксплуатации мостов и дорог. Гидравлические амортизаторы и системы демпфирования используются для минимизации воздействия вибраций и нагрузок от транспорта, что способствует продлению срока службы инфраструктурных объектов.

Принцип работы гидростатического давления в жидкостях

Гидростатическое давление — это давление, которое оказывает жидкость на стенки сосуда или любые тела, находящиеся в этой жидкости, в силу своей массы. Это давление возникает из-за веса столба жидкости, находящегося выше исследуемой точки. Важной особенностью гидростатического давления является его зависимость от глубины, плотности жидкости и ускорения свободного падения.

Гидростатическое давление можно выразить через формулу:

$p = \rho g h$

где:

• $p$ — гидростатическое давление,

• $\rho$ — плотность жидкости,

• $g$ — ускорение свободного падения,

• $h$ — высота столба жидкости над точкой измерения.

Из этой формулы видно, что давление увеличивается с увеличением глубины $h$, плотности жидкости $\rho$ и ускорения свободного падения $g$. Это означает, что на глубине давление будет больше, чем на поверхности, а для различных жидкостей (с разной плотностью) давление будет различным.

Особенностью гидростатического давления является его изотропность — оно одинаково во всех направлениях в каждой точке жидкости. Это означает, что давление одинаково на всех точках, находящихся на одинаковой глубине в жидкости, и не зависит от формы сосуда или положения объекта в нем.

Гидростатическое давление также важно для понимания работы различных гидравлических систем, таких как насосы, системы охлаждения, а также для расчета влияния воды на конструкции под водой, например, на корабли и подводные устройства.

Гидростатическое давление играет ключевую роль в определении состояния жидкости в статическом равновесии и в ряде практических приложений, таких как измерение уровня воды в резервуарах, работа подводных аппаратов и расчет прочности конструкций, подверженных воздействию воды.

Принцип действия винтового насоса

Винтовой насос представляет собой тип положительно воспроизводящего устройства, использующего пару винтов для перемещения рабочей жидкости. Основной принцип его работы заключается в использовании механизма с двумя или тремя вращающимися винтами, которые осуществляют перемещение жидкости за счет ее захвата и последующего давления.

Основные элементы винтового насоса – это два винта, которые могут быть как одинаковыми, так и иметь различный диаметр. Эти винты устанавливаются в корпусе насоса с небольшой осевой и радиальной зазорами, что позволяет минимизировать утечки и повышает эффективность работы устройства.

Процесс работы начинается с того, что при вращении одного из винтов жидкость захватывается в зазорах между витками. По мере того, как винт вращается, эта жидкость перемещается в сторону выходного отверстия насоса. При этом давление жидкости возрастает, так как пространство между витками сужается, и она вынуждена двигаться вперед.

В некоторых конструкциях винтовых насосов второй винт (или несколько) может быть фиксированным или вращаться в противоположную сторону, что способствует уменьшению пульсаций потока жидкости и обеспечению более стабильной работы насоса. Это особенно важно для работы с вязкими и сильно изменяющимися по плотности жидкостями.

Основные преимущества винтовых насосов включают высокую эффективность при работе с вязкими жидкостями, низкий уровень шума, отсутствие пульсаций в потоке и долговечность. Однако они требуют точности в изготовлении и высоких стандартов для эксплуатации.

Конструкция винтового насоса также позволяет его использование в качестве компрессора при определенных модификациях, когда воздушные или газовые потоки движутся аналогичным образом.

Принципы подбора масляной жидкости для гидросистемы

Выбор масляной жидкости для гидросистемы основывается на нескольких ключевых критериях, обеспечивающих надежную и долговечную работу оборудования.

1. Вязкость масла
   Вязкость — один из важнейших параметров, определяющих смазочные и гидравлические свойства жидкости. Вязкость должна соответствовать рекомендациям производителя оборудования и быть оптимальной при рабочих температурах гидросистемы. Слишком низкая вязкость приведет к снижению пленки масла и повышенному износу, слишком высокая — к ухудшению прокачиваемости и увеличению потерь на трение.

2. Температурный диапазон работы
   Масло должно сохранять стабильные свойства в диапазоне температур эксплуатации. Важно учитывать вязкость при минимальных и максимальных температурах, а также температурные характеристики вспышки и застывания. Для экстремальных условий применяются специальные жидкости с улучшенной термостабильностью.

3. Антикоррозионные и противоизносные присадки
   Гидравлические масла должны содержать присадки, предотвращающие коррозию металлических деталей и износ. Эти присадки увеличивают срок службы узлов, защищая поверхности от образования ржавчины и изнашивания под нагрузкой.

4. Совместимость с материалами гидросистемы
   Жидкость должна быть химически совместима с уплотнительными материалами, прокладками и металлами, используемыми в гидросистеме, чтобы исключить разрушение уплотнений и повреждение элементов конструкции.

5. Окислительная стабильность
   Высокая окислительная стабильность масла обеспечивает длительный срок службы без значительного изменения свойств и образования отложений. Это снижает необходимость частой замены жидкости и повышает надежность гидросистемы.

6. Фильтруемость и чистота
   Жидкость должна обладать хорошей фильтруемостью, а также быть чистой от механических примесей, поскольку загрязнения вызывают ускоренный износ и выход из строя компонентов.

7. Экологические и эксплуатационные требования
   При выборе масла учитываются экологические нормы и требования безопасности, включая биодеградацию и низкую токсичность, если это критично для условий эксплуатации.

8. Рекомендации производителей оборудования
   Основным ориентиром служат технические условия и спецификации производителей гидрооборудования. Следование этим рекомендациям гарантирует соответствие масла требованиям по вязкости, химическому составу и функциональным характеристикам.

Итогом подбора является выбор масла, обеспечивающего оптимальное сочетание вязкостно-температурных свойств, защитных характеристик и совместимости с гидросистемой для поддержания надежной и эффективной работы оборудования.

Критическая скорость потока и её влияние на устойчивость потока

Критическая скорость потока (или критическая скорость) — это скорость, при которой характер течения жидкости или газа изменяется, что может привести к переходу от ламинарного потока к турбулентному или наоборот. Этот переход оказывает значительное влияние на устойчивость потока, поскольку влияет на его поведение, способность поддерживать стабильное движение и возникновение различных вихрей и колебаний.

Когда скорость потока превышает критическую, ламинарный поток становится неустойчивым, и начинается развитие турбулентности. Турбулентный поток характеризуется случайными колебаниями и перемещениями частиц жидкости или газа, что снижает стабильность потока и может привести к его турбулентной нестабильности. Напротив, если скорость потока ниже критической, поток остаётся ламинарным, с плавным и упорядоченным движением, что обеспечивает его стабильность.

Критическая скорость зависит от множества факторов, таких как характеристики жидкости или газа (вязкость, плотность), геометрия канала, по которому течет поток, и другие внешние условия. Например, в трубах или каналах с малым диаметром критическая скорость может быть достигнута при относительно низкой скорости, тогда как в крупных каналах или при течении в открытых водоёмах критическая скорость будет значительно выше.

При превышении критической скорости увеличивается вероятность возникновения нестабильных течений, что может оказывать как положительное, так и отрицательное влияние в зависимости от целей и условий. В некоторых инженерных приложениях, таких как трубопроводы и вентиляционные системы, важно поддерживать скорость потока ниже критической, чтобы избежать нежелательных эффектов, таких как повышение сопротивления или повреждения системы. В других случаях, например, в аэродинамике или гидродинамике, переход в турбулентный поток может быть желателен для улучшения теплообмена или увеличения устойчивости работы системы.

Таким образом, критическая скорость потока оказывает прямое влияние на устойчивость потока, определяя его режим (ламина?рный или турбулентный) и соответствующие особенности поведения жидкости или газа в системе.

Роль гидроаккумуляторов в гидросистемах

Гидроаккумуляторы являются важными элементами гидросистем, выполняя функции накопления, сглаживания и компенсации давления жидкости. Они служат для накопления гидравлической энергии в виде сжатой жидкости или сжатого газа, что позволяет системе работать с большей эффективностью и надежностью.

Основные функции гидроаккумуляторов включают:

1. Компенсация колебаний давления. Гидроаккумуляторы поглощают гидроудары и пульсации, возникающие при работе насосов или быстром переключении клапанов, предотвращая повреждение компонентов системы и обеспечивая плавную работу.

2. Поддержание постоянного давления. При временных колебаниях нагрузки гидроаккумулятор способен выдавать запасенную энергию, поддерживая стабильное давление в гидросистеме и снижая износ оборудования.

3. Снижение частоты включения насосов. За счет накопления и отдачи энергии гидроаккумулятор уменьшает количество запусков и остановок насоса, что увеличивает срок службы насосного оборудования и снижает энергопотребление.

4. Обеспечение аварийного резервного питания. В случае отключения источника энергии гидроаккумулятор может временно поддерживать работу гидросистемы, позволяя выполнить безопасную остановку или завершить технологический цикл.

5. Демпфирование вибраций и шумов. Благодаря своей способности сглаживать колебания давления, гидроаккумуляторы уменьшают уровень вибраций и шума в гидросистемах.

Типы гидроаккумуляторов различаются по принципу действия и конструкции: мембранные, поршневые, баллонные и тороидальные. Выбор типа зависит от специфики системы, требуемого объема накопления и рабочих параметров давления.

Таким образом, гидроаккумуляторы повышают надежность, долговечность и эффективность гидросистем за счет стабилизации давления, снижения гидроударов, уменьшения износа оборудования и обеспечения аварийного функционирования.

Процесс пуска и останова насосного агрегата

Процесс пуска и останова насосного агрегата включает в себя несколько ключевых этапов, которые требуют четкого соблюдения инструкций и строгого контроля для обеспечения безопасной и эффективной работы оборудования.

Пуск насосного агрегата

1. Предпусковая подготовка: Перед пуском необходимо проверить техническое состояние агрегата. Это включает осмотр корпуса насоса, проверку герметичности, состояния уплотнений и соединений. Также необходимо убедиться в наличии необходимого уровня рабочего тела в системе, например, воды или масла, и отсутствии посторонних предметов или загрязнений в рабочем контуре.

2. Проверка электрического оборудования: Для насосных агрегатов с электрическим приводом нужно убедиться в исправности электродвигателя, проверив состояние обмоток, целостность кабелей и правильность подключения.

3. Заполнение системы: Если агрегат не использовался долгое время, важно обеспечить предварительное заполнение насосного оборудования рабочей жидкостью для исключения сухого хода и повреждения механизма. Для этого в систему вводится рабочее тело до уровня, позволяющего начать нормальную эксплуатацию.

4. Пуск насоса: Пуск осуществляется плавно, с постепенным увеличением скорости вращения. В случае использования частотно-регулируемого привода рекомендуется сначала установить минимальные значения скорости и постепенно увеличивать до рабочей.

5. Проверка параметров: После запуска важно контролировать давление, расход, температуру и вибрации. Также проводится мониторинг электрических параметров, таких как ток и напряжение на двигателе, чтобы убедиться в корректной работе оборудования.

6. Наблюдение за режимом работы: На протяжении работы насоса следует следить за его состоянием и показателями, чтобы выявить возможные отклонения от нормального режима. В случае обнаружения проблем, необходимо оперативно остановить насос и произвести диагностику.

Остановка насосного агрегата

1. Плановая остановка: Остановка агрегата должна проводиться в соответствии с установленными регламентами. Для этого плавно уменьшают скорость вращения насоса, чтобы избежать гидроударов и других механических нагрузок, которые могут привести к повреждению оборудования.

2. Отключение насоса: После того как насос достиг минимальных оборотов, следует отключить его от электросети, если он работает от электродвигателя. Важно удостовериться, что процесс отключения не вызовет скачков напряжения, что может привести к повреждениям электрооборудования.

3. Удаление давления из системы: После остановки необходимо снизить давление в системе, чтобы избежать остаточного давления, которое может вызвать утечку или повреждение трубопроводов. Важно, чтобы система была безопасно обезопасена от возможных повреждений.

4. Проверка состояния: После останова агрегата проводится осмотр насоса, проверяется состояние уплотнений, подшипников, а также осматривается оборудование на наличие механических повреждений или износа. При необходимости проводят техобслуживание, включая смазку и замену изношенных частей.

5. Запуск в повторную эксплуатацию: Перед повторным пуском агрегата необходимо проверить все системы на исправность, повторно проверить все параметры, убедиться в отсутствии утечек и обеспечить, чтобы в системе не было блокировок.

Гидравлическое сопротивление и его измерение

Гидравлическое сопротивление — это величина, которая характеризует сопротивление течению жидкости или газа в трубопроводах, каналах и других системах трубопроводов. Оно обусловлено множеством факторов, таких как вязкость жидкости, скорость течения, шероховатость поверхности труб, а также особенности геометрии системы. Гидравлическое сопротивление играет ключевую роль в проектировании и эксплуатации систем водоснабжения, отопления, вентиляции и других инженерных сетей, где важно контролировать и поддерживать эффективное движение рабочей среды.

Для оценки гидравлического сопротивления часто используют закон Дарси, который в наиболее простой форме записывается как:

где:

• $\Delta P$ — падение давления в трубопроводе,

• $f$ — коэффициент трения, зависящий от характера потока,

• $L$ — длина трубопровода,

• $D$ — диаметр трубопровода,

• $\rho$ — плотность жидкости,

• $v$ — скорость потока.

Для измерения гидравлического сопротивления используются различные методы, включая экспериментальные и расчетные способы. Наиболее распространенные методы измерения включают:

1. Метод измерения давления: Измерение перепада давления между двумя точками в трубопроводе позволяет рассчитать гидравлическое сопротивление. Для этого используют манометры или датчики давления, размещенные в начале и в конце участка трубопровода. Разница давления затем используется для вычисления сопротивления с помощью уравнений, основанных на законе Дарси или более сложных моделях, если трубопровод не является идеальным.

2. Метод измерения расхода: В этом случае гидравлическое сопротивление рассчитывается на основе измеренного расхода жидкости и известного давления на входе и выходе из трубопровода. Обычно используется для оценки гидравлического сопротивления в насосных системах или при проектировании систем водоснабжения.

3. Метод испытаний на фрикционное сопротивление: Используется для определения коэффициента трения для конкретной жидкости и трубопровода. При этом измеряют падение давления в трубопроводе при известном расходе и скорости потока, что позволяет точно определить сопротивление на различных участках системы.

Измерение гидравлического сопротивления необходимо для оптимизации работы системы, а также для точного расчета насосных мощностей и предотвращения избыточных потерь энергии.

Параметры проектирования системы с водяным насосом

При проектировании системы с водяным насосом необходимо учитывать несколько ключевых факторов, обеспечивающих эффективность и надежность функционирования системы.

1. Расход воды: Один из основных параметров, определяющих мощность насоса и его эксплуатационные характеристики. Расход воды зависит от потребностей системы, будь то отопление, водоснабжение или орошение. Важно точно рассчитать требуемый расход, учитывая возможные колебания потребностей.

2. Напор: Напор насоса — это высота, на которую насос может поднять воду, что напрямую связано с гидравлическими потерями в системе. Напор зависит от высоты водяного столба и сопротивления трубопроводной сети. Параметр напора критичен для обеспечения стабильного водоснабжения на требуемом уровне.

3. Тип насоса: В зависимости от назначения системы выбирается тип насоса — центробежный, поршневой, диафрагменный и т.д. Для каждого типа насоса характерны свои особенности по мощности, напору и расходу, что влияет на выбор оптимальной модели для конкретной системы.

4. Гидравлические потери: В трубопроводах и соединениях всегда присутствуют потери давления, вызванные сопротивлением жидкости при ее движении. Эти потери необходимо учитывать при расчете необходимого напора и мощности насоса. Они зависят от длины трубопроводной сети, диаметра труб, типа материала и количества фитингов.

5. Энергетическая эффективность: Параметр, определяющий расход электроэнергии насосом в процессе работы. Важно выбирать насос с оптимальной КПД для минимизации эксплуатационных затрат и повышения общей эффективности системы.

6. Температура и химический состав воды: Вода, поступающая в насос, может иметь различные температуры и химические составы. Эти факторы влияют на выбор материала и конструкции насоса. Например, для горячей воды потребуется насос, способный работать при высоких температурах, а для агрессивных жидкостей — насосы, устойчивые к коррозии.

7. Уровень шума и вибрации: В системах, где низкий уровень шума критичен (например, в жилых помещениях), важно учитывать характеристики вибрации и шума насоса. Это может потребовать использования дополнительных амортизаторов или выбора низкошумных моделей.

8. Долговечность и надежность: Для обеспечения долгосрочной эксплуатации системы следует выбирать насосы с высокой надежностью и сроком службы, что требует оценки качества материалов и конструкторских решений. Важно учитывать возможность обслуживания и замены компонентов насоса.

9. Монтаж и обслуживание: Прокладка трубопроводов и установка насоса должны быть выполнены с учетом всех технологических требований для обеспечения удобства дальнейшего обслуживания. Легкость в монтаже и ремонте напрямую влияет на экономические затраты и простоту эксплуатации системы.

10. Автоматизация и управление: Важным аспектом является интеграция насосной системы с автоматизированными системами управления. Это может включать в себя датчики давления, температуры и расхода, а также системы удаленного мониторинга и управления для повышения надежности и удобства эксплуатации.

Проектирование трубопроводов для гидравлических систем

Процесс проектирования трубопроводов для гидравлических систем включает несколько ключевых этапов, каждый из которых требует учета специфики системы, ее назначения, рабочей среды и эксплуатации. Рассмотрим основные этапы.

1. Определение требований к системе
   На этом этапе выявляются цели гидравлической системы: передача жидкости или газа, давление и температура работы, тип рабочей жидкости, ее вязкость и агрессивность. Также учитываются возможные потери давления и требования к надежности и безопасности системы.

2. Расчет гидравлических параметров
   Для проектирования трубопроводов необходимы данные о расчетных расходах и давлениях. Сначала рассчитываются необходимые параметры потока, включая максимальные и минимальные давления в системе. Расчет потерь давления в трубопроводах включает учет трения в трубах, изменения направления потока (состоящих из трубоповоротов, переходных элементов, заслонок и клапанов) и других факторов, таких как расширения и сужения.

3. Выбор труб и материалов
   На основании расчетных данных выбираются трубы и трубные соединения. Важными факторами при этом являются прочность материала на растяжение и сжатие, коррозионная стойкость, температура эксплуатации и условия окружающей среды. Выбор материала труб может включать сталь, медь, пластик и другие композитные материалы в зависимости от требований к системе.

4. Выбор диаметра труб
   Диаметр трубопроводов выбирается с учетом требуемого расхода и скорости потока. При этом необходимо минимизировать потери давления, что предполагает оптимизацию диаметра трубопроводов. Слишком большой диаметр приведет к излишним затратам, в то время как слишком маленький – к избыточным потерям давления и снижению эффективности системы.

5. Планирование трассы трубопровода
   Проектирование трассы трубопровода должно учитывать возможные препятствия, такие как здания, другие инженерные сети, а также эксплуатационные условия, такие как доступность для обслуживания и ремонта. Трубопровод должен быть проложен так, чтобы минимизировать количество поворотов и соединений, поскольку они увеличивают потери давления.

6. Расчет устойчивости и прочности трубопроводов
   Процесс проектирования включает анализ прочности трубопроводов на различные виды механических и термических нагрузок. Важно учесть статические и динамические воздействия, включая давление и температурные колебания, а также нагрузки, возникающие при внешнем воздействии (например, при движении транспорта или при землетрясениях).

7. Проектирование соединений и арматуры
   На этом этапе выбираются типы соединений труб (фланцевые, резьбовые, сварные) и арматуры (клапаны, задвижки, фильтры), учитывая специфику работы системы. Важно обеспечить герметичность и надежность соединений, минимизировать возможность утечек и облегчить обслуживание системы.

8. Безопасность и экологические требования
   В проектировании трубопроводов для гидравлических систем большое внимание уделяется вопросам безопасности эксплуатации. Система должна быть спроектирована таким образом, чтобы исключить аварийные ситуации, утечку жидкости или газа, а также обеспечить минимальные риски для окружающей среды.

9. Разработка схемы управления и автоматизации
   В зависимости от сложности и типа системы может потребоваться внедрение системы управления, автоматического регулирования давления и расхода. Также учитываются возможные системы мониторинга и аварийного отключения для поддержания безопасных условий эксплуатации.

10. Тестирование и приемка трубопроводной системы
    После завершения проектирования и монтажа трубопроводной системы необходимо провести ее тестирование под рабочими и аварийными нагрузками. Проводится гидростатическое тестирование для проверки герметичности, а также проверяются параметры расхода и давления в системе.

Насосы с переменным рабочим объемом: принцип работы и особенности

Насосы с переменным рабочим объемом (часто называемые регулируемыми или регулируемого объема) представляют собой гидравлические машины, у которых рабочий объем изменяется в зависимости от требований системы. Основной механизм изменения рабочего объема — это регулировка угла наклона или положения компонентов внутри насоса (например, плунжеров, поршней или пластинчатых элементов).

Принцип работы основан на изменении объема жидкости, перемещаемого за один оборот вала. При увеличении рабочего объема насос подает больший объем жидкости, создавая более высокое давление и расход. При уменьшении рабочего объема количество перекачиваемой жидкости снижается, что позволяет эффективно управлять подачей и энергопотреблением без необходимости частотного регулирования или использования дросселирующих клапанов.

В конструкциях аксиально-поршневых насосов с переменным объемом изменение рабочего объема достигается за счет изменения угла наклона диска, на котором установлены поршни. При большем угле поршни совершают больший ход, увеличивая объем перекачиваемой жидкости. При минимальном угле ход поршней сокращается, и объем потока уменьшается вплоть до нуля.

Регулирование рабочего объема может быть автоматическим или ручным и часто реализуется через сервоприводы, гидравлические или электромеханические исполнительные механизмы, обеспечивающие поддержание заданного давления или расхода в системе. Такой подход повышает энергоэффективность гидросистемы, снижает тепловые потери и уменьшает износ оборудования.

Преимущества насосов с переменным рабочим объемом:

• Возможность точного регулирования расхода и давления.

• Снижение энергопотребления за счет работы только на требуемом режиме.

• Уменьшение тепловыделения и повышение срока службы гидросистемы.

• Повышение общей эффективности и динамики управления гидросистемой.

Области применения включают мобильную технику, промышленные гидросистемы, станки с ЧПУ, а также энергетические и транспортные установки, где требуется плавное и точное управление гидравлическим потоком.

Расчет давления в системах с насосами и резервуарами

Расчет давления в гидравлических системах, включающих насосы и резервуары, основывается на уравнении баланса энергии для жидкости, которое учитывает потери давления и изменение высотного давления. Основной подход базируется на уравнении Бернулли с учетом рабочих характеристик насосов и гидравлических сопротивлений трубопроводов.

1. Определение исходных данных:

• геометрические параметры системы (длины, диаметры труб, высоты расположения резервуаров);

• характеристики насосов (напор, подача, КПД);

• свойства жидкости (плотность, вязкость);

• гидравлические сопротивления (местные сопротивления, трение).

2. Расчет напора насоса:
   Напор насоса определяется по характеристике рабочего колеса и задает энергию, передаваемую жидкости. Напор H_nасос учитывается как разница между точками всасывания и нагнетания с учетом потерь.

3. Применение уравнения гидравлического баланса (уравнение Бернулли с потерями):

P_1/(?g) + z_1 + v_1?/(2g) + H_насоса = P_2/(?g) + z_2 + v_2?/(2g) + h_потерь

где
P — давление, Па;
? — плотность жидкости, кг/м?;
g — ускорение свободного падения, м/с?;
z — высота уровня, м;
v — скорость жидкости, м/с;
H_насоса — напор, создаваемый насосом, м;
h_потерь — суммарные потери напора в трубопроводах, м.

4. Расчет потерь давления:

• Потери от трения вычисляются по формуле Дарси-Вейсбаха:
  h_трения = ? (L/D) (v?/(2g))
  где ? — коэффициент трения, L — длина участка, D — диаметр трубы.

• Местные потери рассчитываются через коэффициенты сопротивления ?:
  h_местные = ? (v?/(2g)).

5. Расчет давления в резервуарах:
   В открытых резервуарах давление на свободной поверхности равно атмосферному (P_атм). В закрытых резервуарах учитывается избыточное давление, заданное техническими условиями.

6. Итоговый расчет:
   Давление в точках системы определяется с учетом уровня жидкости в резервуарах, давления, создаваемого насосом, скорости потока и гидравлических потерь. Обычно расчет ведется по участкам, от исходного резервуара через насосы к потребителю, с использованием уравнения гидравлического баланса.

7. Особенности:

• Для систем с несколькими насосами и резервуарами применяется комплексный гидравлический расчет с использованием систем уравнений, учитывающих параллельные и последовательные связи.

• При динамическом режиме учитываются пульсации давления и время заполнения.
