СХЕМА ТЕПЛОСНАБЖЕНИЯ
ПАВЛОВСКОГО СЕЛЬСОВЕТА УГЛОВСКОГО РАЙОНА АЛТАЙСКОГО КРАЯ
I Общие положения
Основанием для разработки схемы теплоснабжения Павловского сельсовета Угловского района является:
- Федеральный закон от 01.01.2001 года № 000 - ФЗ «О теплоснабжении»;
- Постановление Правительства РФ от 22 Февраля 2012 г. N 154 "О требованиях к схемам теплоснабжения, порядку их разработки и утверждения"
- Программа комплексного развития систем коммунальной инфраструктуры муниципального образования;
II.Состав схемы теплоснабжения сельского поселения на период до 2028г.
Разработанная схема теплоснабжения сельского поселения включает в себя:
1. Цели и задачи разработки схемы теплоснабжения
2. Общую характеристику сельского поселения.
3. Графическую часть:
3.1.1. Схема теплоснабжения с. Павловка с нанесением источников тепловой энергии с магистральными тепловыми сетями по существующему состоянию.
3.2. Перечень присоединённых объектов
4. Существующее положение в сфере производства, передачи и потребления тепловой энергии для целей теплоснабжения с. Павловка
4.1.Информация о ресурсоснабжающей организации
4.2. Структура тепловых сетей
4.3.Параметры тепловой сети
5. Процедуры диагностики состояния тепловых сетей
6. Предложения реконструкции и технического перевооружения источников тепловой энергии и тепловых сетей
7.Перспективное потребление тепловой мощности и тепловой энергии на цели
теплоснабжения в административных границах поселения
II.Цели и задачи разработки схемы теплоснабжения
Схема теплоснабжения поселения —разрабатывается в целях удовлетворения спроса на тепловую энергию (мощность) и теплоноситель, обеспечения надежного теплоснабжения наиболее экономичным способом при минимальном воздействии на окружающую среду, а также экономического стимулирования развития систем теплоснабжения и внедрения энергосберегающих технологий.
Схема теплоснабжения сельского поселения представляет документ, в котором обосновывается необходимость и экономическая целесообразность проектирования и строительства новых, расширения и реконструкции существующих источников тепловой энергии и тепловых сетей, средств их эксплуатации и управления с целью обеспечения энергетической безопасности, развития экономики поселения и надежности теплоснабжения потребителей.
Основными задачами при разработке схемы теплоснабжения сельского поселения на период до 2028 г. являются:
Обследование системы теплоснабжения и анализ существующей ситуации в теплоснабжении сельского поселения. Выявление дефицита тепловой мощности и формирование вариантов развития системы теплоснабжения для ликвидации данного дефицита. Выбор оптимального варианта развития теплоснабжения и основные рекомендации по развитию системы теплоснабжения сельского поселения до 2028года.Теплоснабжающая организация определяется схемой теплоснабжения.
Мероприятия по развитию системы теплоснабжения, предусмотренные настоящей схемой, включаются в инвестиционную программу теплоснабжающей организации и, как следствие, могут быть включены в соответствующий тариф организации коммунального комплекса
III. Общая характеристика сельского поселения
Муниципальное образование Павловский сельсовет образовано в составе Угловского района Алтайского края. В состав Павловского сельсовета с общей численностью населения по состоянию на 01.01.2012 г. 1560 человек входит два населенных пункта: с. Павловка, с. Алексеевка. Павловский сельсовет расположен на Юго-Западе Алтайского края.
Граничит с Мирненским и Шадрухинским сельсоветами, Михайловским районом и Республикой Казахстан.
Протяженность Павловского сельсовета с севера на юг 32 км. С запада на восток 12 км. Удаленность от краевого центра 400 км.
Павловский сельсовет расположен в зоне резко-континентального климата со среднегодовой температурой +5 градусов.
Общая площадь жилищного фонда по сельсовету стабильна и составила 28,7 тыс. кв. м., в т. ч благоустроенного с централизованным отоплением и водоснабжением 13,5 тыс. кв. м. Обеспеченность жильем в расчете на 1 жикв. м.
В муниципальном образовании Павловский сельсовет сохранялась негативная тенденция сокращения численности населения, как за счет естественной убыли, так и за счет миграционного оттока. Так, за период гг., миграционная убыль составила 256 чел, естественная убыль 74 чел. При этом, в последнее время, наблюдается значительный рост выбытия населения из Павловского сельсовета.

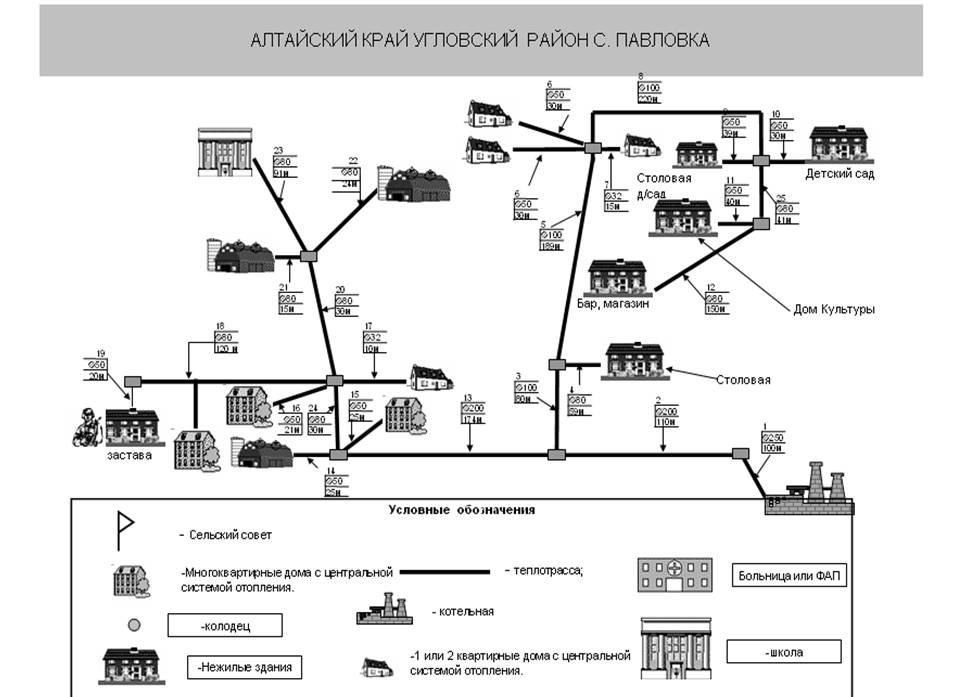

IV. Графическая часть схемы теплоснабжения ( приложение 1)

№ п/п | организация | адрес |
1. | СПК «Авангард»- зд. пекарни | а |
зд. магазина |
| |
2 | СПК «Павловское»- зд. конторы |
|
3 | Администрация Павловского с/с |
|
4 | МКУК «Павловский КДЦ» - клуб |
|
библиотека |
| |
5 | МКОУ «Павловская СОШ» |
|
6 | МКДОУ д/с «Теремок» | а |
7 | России» |
|
8 | КГБУЗ «Угловская ЦРБ» |
|
9 | » |
|
10 | ФГУ ПУ ФСБ РФ по Алт. краю |
|
11 | ИП « К» - магазин |
|
12 | ИП « А» - магазин |
|
13 | ИП «» - магазин |
|
14 | ИП «» |
|
15 | Жилой дом двухэтажный |
|
16 | Жилой дом двухэтажный |
|
17 | Жилой дом двухэтажный |
|
18 | Жилой дом |
|
19 | Жилой дом |
|
20 | Жилой дом | а |
21 | Жилой дом |
|
22 | Жилой дом | Ул. Степная 36 |
Перечень присоединённых объектов (приложение 2)
с. Павловка
V. Существующее положение в сфере производства, передачи и потребления тепловой энергии для целей теплоснабжения с. Павловка
1. Ресурсоснабжающей организацией с. Павловка является МУП «Павловка», на территории поселения одна котельная, работающая на дровах и угле. Предписаний надзорных органов по запрещению эксплуатации тепловых сетей у организации нет. Устройств, предохраняющие котлы и трубопроводы от повышения давления внутри них сверх установленного на котельной есть.
2. Структура тепловой сети– двухтрубная в непроходных лотках, подземная, горячее водоснабжение (ГВС) не предусмотрено. Присоединенная нагрузка 0,304 Гкал/час, максимально возможная нагрузка на сеть 2,1 Гкл\час. К тепловой сети присоединено 22 объекта (приложение 2)
3. Параметры тепловой сети:
Наименование участка | Наружный диаметр трубопроводов на участке Dн, м | Длина участка (в двухтрубном исчислении),м | Теплоизоляционный материал | Тип прокладки | Год ввода в эксплуатацию (перекладки) | Средняя глубина заложения до оси трубопроводов на участке Н, м |
1 | 2 | 3 | 4 | 5 | 6 | 7 |
Котельная | 0,032 | 10 | отсутствует | бесканальная | 1985 | 1,6 |
0,057 | 322 | отсутствует | бесканальная | 1985 | 1,6 | |
0,076 | 29 | отсутствует | бесканальная | 1985 | 1,6 | |
0,089 | 664 | отсутствует | бесканальная | 1985 | 1,6 | |
0,108 | 716 | отсутствует | бесканальная | 1985 | 1,6 | |
0,219 | 120 | отсутствует | бесканальная | 1985 | 1,6 | |
0,273 | 100 | отсутствует | бесканальная | 1985 | 1,6 | |
1961 |
3. На тепловых сетях тепловые камеры и павильоны отсутствуют, в местах установки запорной арматура установлены тепловые колодцы.
4. Температурный график определяет режим работы тепловых сетей. По данным температурного графика определяется температура подающей и обратной воды в тепловых сетях, а также в абонентском вводе в зависимости от наружной температуры.
ТЕМПЕРАТУРНЫЙ ГРАФИК
КАЧЕСТВЕННОГО РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ ВОДЫ.
Температура наружного воздуха. | Температура в подающем трубопровод | Температура в обратном трубопровод | Температура наружного воздуха. | Температура в подающем трубопровод | Температура в обратном трубопровод |
+8 | 40,1 | 34,8 | -16 | 70,4 | 54,9 |
+7 | 41,7 | 36,1 | -17 | 71,6 | 55,6 |
+6 | 42,9 | 37,0 | -18 | 72,8 | 56,4 |
+5 | 44,4 | 38,0 | -19 | 73,9 | 57,1 |
+4 | 45,8 | 38,9 | -20 | 75,6 | 57,8 |
+3 | 47,1 | 39,8 | -21 | 76,2 | 58,5 |
+2 | 48,4 | 40,8 | -22 | 77,5 | 59,2 |
+1 | 49,7 | 41,5 | -23 | 78,5 | 59,9 |
0 | 51,0 | 42,4 | -24 | 79,6 | 60,6 |
-1 | 52,3 | 43,2 | -25 | 80,7 | 61,3 |
-2 | 53,6 | 44,0 | -26 | 81,8 | 62,6 |
-3 | 54,8 | 44,9 | -27 | 83,0 | 62,7 |
-4 | 56,1 | 45,6 | -28 | 84,0 | 63,4 |
-5 | 57,3 | 46,5 | -29 | 85,1 | 64,1 |
-6 | 58,5 | 47,3 | -30 | 86,3 | 64,7 |
-7 | 59,7 | 48,1 | -31 | 87,4 | 65,4 |
-8 | 61,9 | 48,9 | -32 | 88,5 | 66,1 |
-9 | 62,1 | 49,6 | -33 | 89,6 | 66,7 |
-10 | 63,2 | 53,0 | -34 | 90,7 | 67,4 |
-11 | 64,5 | 51,2 | -35 | 91,8 | 68,5 |
-12 | 65,7 | 51,9 | -36 | 92,8 | 68,7 |
-13 | 66,9 | 52,7 | -37 | 93,9 | 69,4 |
-14 | 68,1 | 53,4 | -38 | 95,0 | 70,0 |
-15 | 69,3 | 54,2 |
6. При гидравлическом расчете решаются следующие задачи: 1) определение диаметров трубопроводов; 2) определение падения давления-напора; 3) определение действующих напоров в различных точках сети; 4) определение допустимых давлений в трубопроводах при различных режимах работы и состояниях теплосети. При проектировании и в эксплуатационной практике для учета взаимного влияния геодезического профиля района, высоты абонентских систем, действующих напоров в тепловой сети широко пользуются пьезометрическими графиками. Однако при приеме-передаче котельной в январе 2010 году данная документация не была передана.
7. Отказов тепловых сетей (аварий, инцидентов) принадлежащих котельной в течение отопительного сезона за последние 5 лет не наблюдалось.
8. За последние 3 года планово-предупредительные работы не проводились
VI. Процедуры диагностики состояния тепловых сетей:
· Метод акустической эмиссии. Метод, проверенный в мировой практике и позволяющий точно определять местоположение дефектов стального трубопровода, находящегося под изменяемым давлением, но по условиям применения на действующих ТС имеет ограниченную область использования.
· Метод магнитной памяти металла. Метод хорош для выявления участков с повышенным напряжением металла при непосредственном контакте с трубопроводом ТС. Используется там, где можно прокатывать каретку по голому металлу трубы, этим обусловлена и ограниченность его применения.
· Метод наземного тепловизионного обследования с помощью тепловизора. При доступной поверхности трассы, желательно с однородным покрытием, наличием точной исполнительной документации, с применением специального программного обеспечения, может очень хорошо показывать состояние обследуемого участка. По вышеназванным условиям применение возможно только на 10% старых прокладок. В некоторых случаях метод эффективен для поиска утечек.
· Тепловая аэросъемка в ИК-диапазоне. Метод очень эффективен для планирования ремонтов и выявления участков с повышенными тепловыми потерями. Съемку необходимо проводить весной (март-апрель) и осенью (октябрь-ноябрь), когда система отопления работает, но снега на земле нет.
· Метод акустической диагностики. Используются корреляторы усовершенствованной конструкции. Метод новый и пробные применения на тепловых сетях не дали однозначных результатов. Но метод имеет перспективу как информационная составляющая в комплексе методов мониторинга состояния действующих теплопроводов, он хорошо вписывается в процесс эксплуатации и конструктивные особенности прокладок ТС.
· Опрессовка на прочность повышенным давлением. Метод применялся и был разработан с целью выявления ослабленных мест трубопровода в ремонтный период и исключения появления повреждений в отопительный период. Он имел долгий период освоения и внедрения, но в настоящее время в среднем стабильно показывает эффективность 93-94%. То есть 94% повреждений выявляется в ремонтный период и только 6% уходит на период отопления. С применением комплексной оперативной системы сбора и анализа данных о состоянии теплопроводов, опрессовку стало возможным рассматривать, как метод диагностики и планирования ремонтов, перекладок ТС. Соотношения разрывов трубопроводов ТС в ремонтный и эксплуатационный периоды представлены в таблице.
· Метод магнитной томографии металла теплопроводов с поверхности земли. Метод имеет мало статистики и пока трудно сказать о его эффективности в условиях города.
В действующих условиях и с учетом финансового положения МУП «Павловка» проводит работы по поддержанию надежности тепловых сетей на основании метода - опрессовка повышенным давлением.
10. Нормативы технологических потерь при передаче тепловой энергии рассчитаны согласно приказа Минэнерго от 01.01.2001г № 000 «Об организации в Минэнерго РФ работы по утверждению нормативов технологических потерь при передачи тепловой энергии» и составляют 862,06 Гкал. в год.
11. Расчет тепловых потерь в связи с отсутствием приборов учета производится на основании приказа Минэнерго от 01.01.2001г № 000 «Об организации в Минэнерго РФ работы по утверждению нормативов технологических потерь при передачи тепловой энергии».
Год | Объем тепловых потерь, Гкал | Удельный вес тепловых потерь в выработке, % |
2012 | 862,06 | 34,46% |
VII. Предложения реконструкции и технического перевооружения источников тепловой энергии и тепловых сетей
Средний износ трубопроводов теплосетей в поселении составляет 60 %. Для решения данной задачи необходима модернизация тепловых сетей – замена ветхих стальных труб теплотрасс на трубы в пенополиуретановой изоляции (далее – ППУ изоляция). Всего в с. Павловка протяженность тепловых сетей в двухтрубном исчислении составляет 1961,0 метров. Изношенность стальных труб является причиной недопоставки тепла потребителям.
Средний износ котлоагрегатов в котельной с. Павловка 50%. Изношенность стальных котлов является причиной снижения КПД котлоагрегатов. Необходима замена одного котлоагрегата.
Принятие Инвестиционной программы позволит решить указанные проблемы, обеспечить потребителей качественными услугами теплоснабжения, разработать схему постепенной замены стальных труб и стальных котлов, осуществить замену ветхих теплотрасс на трубы в пенополиуретановой изоляции.
В 20в рамках комплексной программы развития коммунальной инфраструктуры поселения планируется замена ветхих стальных труб теплотрасс на трубы в пенополиуретановой изоляции, замена котлоагрегата в котельной с. Павловка.
VIII. Перспективное потребление тепловой мощности и тепловой энергии на цели
теплоснабжения в административных границах поселения
Численность населения в поселении ежегодно сокращается, поэтому нет перспектив строительства многоквартирного жилищного фонда и социальной инфраструктуры. Застройщики индивидуального жилищного фонда использует автономные источники теплоснабжения. В связи с этим потребностей в строительства новых тепловых сетей, с целью обеспечения приростов тепловой нагрузки в существующих зонах действия источников теплоснабжения, приросте тепловой нагрузки для целей отопления, горячего водоснабжения нет, т. к. фактическая мощность котельной используется потребителями на 14%.
