На правах рукописи

ПЕТУХОВ Юрий Владимирович

ИНФОРМАЦИОННОЕ И МАТЕМАТИЧЕСКОЕ ОБЕСПЕЧЕНИЕ ПОСТРОЕНИЯ БЕРЕГОВОЙ СЕТИ АВТОМАТИЗИРОВАННЫХ ИДЕНТИФИКАЦИОННЫХ СИСТЕМ ДЛЯ МОНИТОРИНГА И УПРАВЛЕНИЯ СУДОХОДСТВОМ НА ВНУТРЕННИХ ВОДНЫХ ПУТЯХ ЕГС ЕВРОПЕЙСКОЙ ЧАСТИ РОССИИ

Специальность 05.13.06

Автоматизация и управление

технологическими процессами и

производствами (технические системы)

Автореферат

диссертации на соискание ученой степени

кандидата технических наук

Санкт-Петербург

2008

Диссертация выполнена на кафедре технических средств судовождения и связи Санкт-Петербургского государственного университета водных коммуникаций

Научный руководитель:

доктор технических наук, профессор

Официальные оппоненты:

Заслуженный деятель науки РФ,

Доктор технических наук, профессор

Кандидат технических наук, доцент

Ведущая организация: компания «Ленинец»

Защита состоится “ 11 “ декабря 2008 г. в 14.00 часов на заседании диссертационного совета Д.223.009.03 Санкт-Петербургского государственного университета водных коммуникаций по адресу:

г. Санкт-Петербург, ул. Двинская, 5/7

С диссертацией можно ознакомиться в библиотеке Санкт-Петербургского государственного университета водных коммуникаций.

Автореферат разослан “ “ 2008 г

Ученый секретарь

диссертационного совета

кандидат технических наук,

доцент

1.ОБЩАЯ ХАРАКТЕРИСТИКА РАБОТЫ

Актуальность исследования. Необходимость повышения безопасности и эффективности транспортного процесса на внутренних водных путях (ВВП) России требует постоянного развития и совершенствования технических средств и систем, занятых в данном процессе. Кроме того, все более возрастает потребность в обмене информацией между сторонами, связанными с судоходством по внутренним водным путям, в частности, обмен информацией, связанной с безопасностью движения, информацией о грузо - и пассажиропотоках. Перед сектором внутреннего водного транспорта сейчас стоит задача связать структурные элементы транспортного процесса единой архитектурой, обеспечивающей определенную совместимость и эффективное взаимодействие.

Для решения такой задачи одной из наиболее перспективных и конструктивных в настоящее время является инфокоммуникационная технология, получившая название “Корпоративные речные информационные системы (КРИС)”. Отраслевой формой реализации этого класса информационных систем являются организационно-технические образования, получившие название “Речные информационные службы” (РИС)”. Cтруктурным ядром последних являются “Автоматизированные системы управления движением судов (АСУ ДС)”, которые, имеют в своем составе различные современные информационные системы телекоммуникаций и мониторинга: системы УКВ-радиосвязи, системы видеонаблюдения и радиолокационного контроля, информационно-диспетчерские службы, в ряде случаев речные региональные спасательно-координационные центры и др. При этом вся структура речной АСУ ДС, как правило, бывает погружена в радионавигационное поле ГЛОНАСС/GPS.

В последние 5-7 лет значительный интерес у всех специалистов водного транспорта для повышения безопасности и эффективности судоходства на ВВП вызывают возможности информационной технологии рубежа ХХ – ХХI веков, получившей название “Автоматизированная идентификационная система (АИС)”, ставшей уже неотъемлемой частью речных АСУ ДС. Возникновение технологии АИС можно поставить в один ряд с появлением на морском и речном транспорте радиолокационных станций или спутниковой навигации.

Вхождение АИС в состав АСУ ДС предполагает не только наличие на судах и у лоцманского корпуса соответствующих транспондеров, но и, прежде всего, оборудования берегового сегмента, состоящего, в первую очередь, из цепи береговых станций АИС, включающей базовые станции (БС), симплексные и дуплексные репитеры, а также сети передачи данных АИС в структурах АСУ ДС и РИС.

В связи с изложенным ЦЕЛЬЮ ДИССЕРТАЦИОННОЙ РАБОТЫ является новое решение актуальной научной задачи повышения эффективности мониторинга и управления транспортным процессом, а также обеспечения безопасности судоходства на основе использования АИС-информационных технологий при построении Речных информационных служб и АСУ ДС в корпоративной речной информационной системе на внутренних водных путях Единой глубоководной системы Европейской части России. Для достижения формулированной цели в работе поставлены, обоснованы, решены и ВЫНОСЯТСЯ НА ЗАЩИТУ СЛЕДУЮЩИЕ НАУЧНЫЕ РЕЗУЛЬТАТЫ:

Анализ мирового и отечественного опыта по современному уровню разработки и внедрения, перспективам развития метасистемы в иерархической триаде “КРИС-РИС-АСУ ДС(СУ ДС)” для внутренних водных путей.

1.  Исследование предметной области в части алгоритмов функционирования и особенностей информационного обеспечения, структуры системы базовых станций в АИС как подсистеме речной АСУ ДС для различных регионов Европы и России.

2.  Методика, модели и алгоритмы решения многопараметрических стохастических задач, оптимизирующих структуру зон действия базовых станций АИС.

3.  Аналитические решения для определения оптимальных радиуса и зоны действия базовой станции АИС с учетом влияния на судовые транспондеры помех в информационных каналах, взаимного перемещения судов относительно базовых станций и заграждающего рельефа применительно к различным регионам ЕГС.

4.  Концептуальная модель на системном (“организация – поведение”) и агрегативном (“структура – функции”) уровнях для построения береговой сети базовых станций АИС в различных наиболее важных регионах ВВП ЕГС Европейской части России и предложения по оптимизации в таких регионах топологической структуры сети базовых станций АИС.

МЕТОДОЛОГИЧЕСКОЙ ОСНОВОЙ ИССЛЕДОВАНИЙ являются методы системного анализа и управления технологическими процессами, теории случайных процессов и статистических решений, теории математического моделирования, экспертных оценок, статистической теории связи и методов моделирования на ЭВМ.

НАУЧНАЯ НОВИЗНА работы состоит:

1.  В создании современного метода построения автоматизированных идентификационных систем как важнейших подсистем мониторинга и управления в иерархической триаде “КРИС-РИС-АСУ ДС”.

2.  В выявлении моделей для описания закономерностей и разработке методики решения многопараметрических стохастических задач, оптимизирующих зоны и дальность действия базовых станций АИС с учетом одновременного воздействия помех в информационных каналах, влияния заграждающего рельефа между судовым транспондером и базовой станцией, а также перемещения транспондера относительно последней.

3.  В синтезе алгоритмов для количественного анализа оптимальных и квазиоптимальных зон и дальности действия базовых станций АИС при одновременном воздействии флюктуационных и взаимных помех в информационных каналах, случайных влияниях заграждающего рельефа и перемещения судового транспондера относительно базовой станции.

4.  В разработке предложений по оптимизации в различных регионах ЕГС Европейской части России топологической структуры сети базовых станций АИС.

ПРАКТИЧЕСКАЯ ЦЕННОСТЬ РАБОТЫ состоит в том, что созданы методика и инструментарий для разработки и внедрения на ВВП России высокоэффективной автоматизированной идентификационной системы мониторинга и управления, прежде всего для Единой глубоководной системы Европейской ее части.

Предлагаемый в работе комплекс моделей, алгоритмов и программ позволяет сформулировать рациональные, а в ряде случаев и близкие к оптимальным конструктивные решения по топологической структуре АИС как подсистемы речной АСУ ДС с учетом особенностей технологии построения и параметров конкретной судовой и береговой аппаратуры, физико-географических особенностей региона ВВП и различного вероятностного характера движения судов относительно базовых станций АИС.

РЕАЛИЗАЦИЯ НАУЧНЫХ РЕЗУЛЬТАТОВ. Отдельные положения диссертационной работы реализованы в утвержденных: Росморречфлоте, программы построения речных АСУ ДС и АИС в Санкт-Петербургском Государственном университете водных коммуникаций, в Государственных бассейновых управлениях “Волго-Балт”, “Волго-Дон”, “Камводпуть” и других региональных бассейновых управлениях ЕГС Европейской части России.

ПУБЛИКАЦИИ И АПРОБАЦИИ РАБОТЫ. По тематике диссертации опубликовано 13 научных статей, в том числе 2 статьи в изданиях, предусмотренных “Перечнем изданий ВАК”. Основные положения и результаты докладывались на трех международных Форумах “Связь на море и реке-2005, 2006, 2007, 2008”, на сессиях Дунайской межгосударственной комиссии по судоходству в 2006 – 2008 годах, на Всероссийской конференции по АИС и электронной картографии в 2006 г (г. Санкт-Петербург), на научных семинарах кафедры “Технических средств судовождения и связи” Санкт-Петербургского государственного университета водных коммуникаций в 2005 – 2008 годах.

ОБЪЕМ И СТРУКТУРА РАБОТЫ. Диссертация состоит из введения, четырех глав, заключения, списка опубликованных источников, содержащего 99 отечественных и зарубежных работ, включает в себя 114 страниц текста, 34 рисунка, 26 таблиц и графиков.

2. СОДЕРЖАНИЕ РАБОТЫ

В ПЕРВОЙ ГЛАВЕ проведен анализ и обобщение мирового и отечественного опыта по современному уровню разработки и внедрения, а также перспективам развития метасистемы в иерархической триаде “КРИС-РИС-АСУ ДС(СУДС)”, который свидетельствует о том, что системы управления движением судов получили в настоящее время весьма широкое распространение на внутренних водных путях Европы, Азии и Северной Америки. Можно утверждать, что они сейчас являются доминантой в указанной триаде и составляют неотъемлемую часть всемирного транспортного процесса и в особенности частью системы мониторинга, управления и безопасности внутреннего водного и смешанного “река-море” плавания судоходства. Несомненна актуальность внедрения таких систем на ВВП ЕГС Европейской части России.

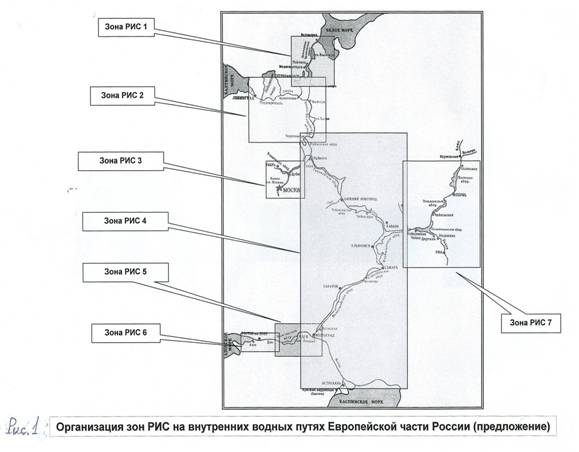

В главе предложен достаточно конструктивным вариант (Рис.1) cтруктуры КРИС на ЕГС, включающий 7 зон РИС и учитывающий не только особенности информационного функционирования и обеспечения последних, но и регионально-бассейновую административную структуру существующей системы управления судоходством на ЕГС, а именно:

- зона РИС1 – Зона Беломоро-Балтийского канала;

-зона РИС2 – Зона ГБУ “Волго-Балт”;

- зона РИС3 – Зона Москвы и Канала им. Москвы;

- зона РИС4 – Зона Большой Волги;

- зона РИС5 – Зона ГБУ “Волго-Дон”;

- зона РИС6 – Зона низовьев Дона и порта Азов;

-зона РИС7 – Зона ФГУ “Камводпуть”.

Подобная структуризация КРИС на ЕГС представляется более конструктивной с точки зрения ее реализации, причем каждая из указанных речных информационных служб может иметь типовую структуру, представленную на Рис.2, где обозначено ЦУДС – центр управления движением судов, а зоной действия РИС является формально ограниченная территория, где РИС официально объявлена действующей. Зона действия может охватывать конкретную акваторию, речной бассейн и т. д., в том числе трансграничный.

Установлено, что в свою очередь каждая из РИС может строиться на основе одной или нескольких систем управления движением судов, в том числе и автоматизированных.

Рис1

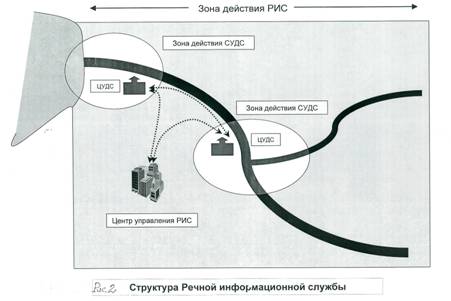

Эмпирически установившаяся к настоящему времени точка зрения о типовой конфигурации таких СУДС или АСУ ДС иллюстрируется Рис.3. Здесь дополнительно введены обозначения:

РРСКЦ – речной региональный спасательно-координационный центр, ККС – наземная контрольно-корректирующая станция, передающая на суда сигналы дифференциальных поправок для высокоточного местоопределения положения судов на ВВП.

Рис 2



Как видно из Рис.3 современная речная СУДС или АСУ ДС, в свою очередь, включает информационные подсистемы АИС, радиолокационного контроля, включающую локальные и удаленные РЛС, УКВ, видеонаблюдения, хранилища данных, центр СУДС.

Проведенный анализ канонической структурной схемы и особенностей ее информационного функционирования свидетельствует о необходимости сосредоточить, в первую очередь, внимание на задачах построения обеспечивающей высокую эффективность мониторинга и управления автоматизированной идентификационной системы АИС и ее топологической структуры в пределах КРИС ЕГС Европейской части России.

Рис 3



ВО ВТОРОЙ ГЛАВЕ проведен анализ информационного обеспечения и алгоритмов функционирования автоматизированных идентификационных систем речных АСУ ДС с учетом особенностей организации связи в них и основных технико-эксплуатационных параметров базовых станций и судовых транспондеров (Табл.1).

Наименование параметра

Значение параметра

Нижнее

Верхнее

Канал АИС 1 (87-й канал УКВ МПС)

161,975 МГц

161,975 МГц

Канал АИС 2 (88-й канал УКВ МПС)

162,025 МГц

162,025 МГц

Региональный канал АИС (рекомендация МСЭ)

156,025 МГц

162,025 МГц

Разнос частот между каналами

12,5 кГц

25,0 кГц

Полоса пропускания канала

12,5 кГц

25,0 кГц

Выходная мощность передатчика

2,0 Вт

12,5 Вт

Чувствительность приемника при полосе пропускания канала 12,5 кГц, дБм (не хуже)

101

107

Чувствительность приемника при полосе пропускания канала 12,5 кГц, дБм (не хуже)

92

98

Скорость передачи

9600 бит/сек

9600 бит/сек

Модуляция

FM/GMSK (частотная модуляция /гауссова адаптивная манипуляция)

При этом судовые станции АИС в зависимости от назначения и места установки подразделяется на следующие виды:

- Судовые станции класса А;

- Судовые станции класса В;

- Портативные (носимые) станции, используемые лоцманами на борту судна;

- Станции, устанавливаемые на средствах навигационного оборудования;

- Станции, устанавливаемые на воздушных судах, участвующих в поисково-спасательных операциях.

При работе АИС на ВВП основное направление передачи информации – “судно – берег”. В направлении берег – судно может передаваться текстовая информация, сигнал “запроса” и дифференциальные поправки ГНСС.

Особенностью использования технологии АИС на внутренних водных путях является доминирование мониторинга флота и диспетчерское управление движением.

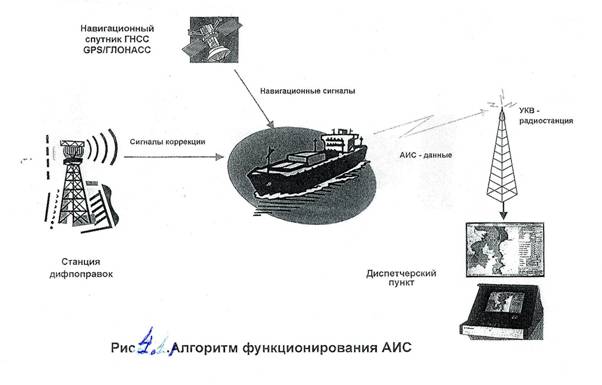

Алгоритм функционирования АИС приведен на Рис.4. Здесь показан только сегмент “судно-берег”, для иллюстрации процесса мониторинга судов со стороны береговой службы. Судовой транспондер АИС принимает сигналы позиционирования от навигационного спутника, а также сигналы коррекции от станции диффпоправок.

На основе анализа в терминах современного инженерно-кибернетического подхода (обобщенных Sо-систем) cформулированы и выделены для последующего исследования в границах локальных РИС на этапе построения для них концептуальной модели сети АИС следующие характеристики:

- на системном уровне (“организация – поведение”) такой характеристикой является топологическая структура зон действия береговых базовых станций;

- применительно к агрегативному уровню (“структура – функции”) такой характеристикой является зона действия базовой станции, определенная с учетом технико-эксплуатационных параметров судового транспондера и БС, а также основных стохастических факторов на трассе “судно - базовая станция”.

Рис 4



В ТРЕТЬЕЙ ГЛАВЕ исследованы возможности математического обеспечения решения задачи оптимизации зон действия береговых базовых станций АИС, сформулированы и обоснованы следующие основные результаты.

Предложена методика и алгоритмы решения многопараметрических стохастических задач, оптимизирующих структуру зон действия БС АИС. Методика основана на, по-видимому, наиболее общем современном подходе, сформулированном в работах профессора и профессора и учитывающем вероятностную природу факторов, влияющих на верность передачи сообщений на трассе “судовой транспондер – базовая станция”:

- распространения УКВ радиоволн с учетом технико-эксплуатационных параметров приемо-передающих трактов аппаратуры;

- изменения влияния заграждающего рельефа между береговой базовой станцией и судовым транспондером;

- процесса перемещения судового транспондера относительно БС.

При передаче цифровых сообщений АИС в качестве анализируемого на экстремум соотношения целесообразно выбрать Perreq – эквивалентную вероятность ошибки в приеме той или иной кодовой комбинации такого сообщения в функции от Rc – среднего радиуса действия береговой (базовой) станции.

Тогда оптимальный радиус действия такой БС можно определить согласно алгоритма

(1)

где G(R) – область определения расстояний R между БС и судовым транспондером или приемоиндикатором.

В конкретных цифровых информационных каналах речных АСУ ДС дополнительное кодирование зачастую отсутствует.

Поэтому (1) преобразуется к виду

(2)

где Perr (R) – зависимость поэлементного приема цифрового сообщения от R.

Кроме того, обычно зависимость от Perr (R) имеет монотонный характер, в силу чего (2) естественно принимает форму

(3)

где

(4)

- требуемая вероятность ошибки поэлементного приема цифровой комбинации.

Вероятность поэлементного приема в (3) оценивается вероятностью ошибки, представляемой в форме

(5)

Аналитическое содержание входящих в (5) вероятностей определяется соответствующей используемой вероятностной моделью из Табл.2. Таблица 2

Модель/

Фактор

Информационный канал БС – “судовой приемник”

Заграждающий рельеф

Перемещение судового приемника относительно БС

1

Четырехпараметрическая модель

Модель нормального закона

Модель равномерного закона

2

Трехпараметрическая модель Бекмана

Модель равномерно заграждающего рельефа

Модель закона Релея

3

Двухпараметрическая модель Райса - Релея

Модель показательного закона

Модель закона Максвелла

4

Однопараметрическая модель Релея

5

Модель канала с постоянными параметрами

Далее в (5) ρ (h2) – вероятность ошибки в канале с постоянными параметрами (µ=соnst); µ - амплитудный коэффициент передачи полезного сигнала.

(6)

Здесь Pc – мощность принимаемого полезного сигнала в канале только с флюктуационным шумом; Т – длительность элементарной посылки (“1” или “0”); v2 – спектральная плотность флюктуационного шума. Наконец, W (µ) – определяется каким-либо из соотношений для µ cогласно Таблицы 2. W(R) и W(H) – плотности вероятности, соответственно, случайного перемещения судового транспондера (приемоиндикатора) относительно БС и влияния заграждающего рельефа на линии БС – СТ, определяемые также соотношениями согласно моделей Таблицы 2. G(µ) и G(H) – области интегрирования, определяемые амплитудным коэффициентом µ и высотой заграждающего рельефа H.

Соотношение (3) в сочетании с (5) представляет собой общий алгоритм оптимизации топологической структуры цифровой информационной системы АИС. Для информационного канала “судовой транспондер (приемник) – базовая станция” исследованы возможности всех пяти моделей: четырехпараметрической, Бекмана, Релея – Райса, Релея и модели канала с постоянными параметрами. Для условий АИС обоснован выбор последних двух, когда для коэффициента передачи информационного канала релеевская плотность вероятности равна

(7)

а при отсутствии случайных изменений квадратурных компонент сигнала, когда

(8)

W (µ) превращается в дельта – функцию при

µ= µρ

что соответствует весьма типичному случаю канала с постоянными параметрами.

Влияние заграждающего рельефа исследовано для трех моделей: нормального закона ( в том числе усеченного), показательного закона и равномерно заграждающего рельефа. Применительно к регионам РИС Волго-Балта и Волго-Дона наиболее характерны два первых их них, когда плотности вероятности высот равны, соответственно:

(9)

где mh и σh2 – cреднее значение и дисперсия рельефа трассы между корреспондентами.

(10)

где α = 0,01 ÷0,1 – параметр распределения высот.

Наконец, влияние перемещения судового транспондера относительно базовой станции АИС предложено отразить равномерным, релеевским и максвеловским законами плотности вероятности взаимных расстояний. Последние два из них наиболее характерны для РИС на ЕГС Европейской части России. При этом их плотности вероятности W( R ), соответственно, равны

(11)

(12)

(13)

(14)

Причем Rср – среднее значение R.

В ЧЕТВЕРТОЙ ГЛАВЕ выполнены расчеты и исследования по оптимизации топологии построения береговой сети базовых станций АИС на внутренних водных путях ЕГС Европейской части России.

Здесь, прежде всего, даны аналитические решения для оптимальных радиуса и зоны действия базовой станции АИС с учетом влияния на судовые транспондеры помех в информационных каналах, взаимного перемещения судов относительно базовых станций и заграждающего рельефа. В этой части получены решения:

1.  Для потенциально достижимых зон действия базовых станций в информационных каналах только с флюктуационным шумом и без замираний, либо релеевскими замираниями. В первом случае выражения для полной вероятности ошибки поэлементного приема цифровых сообщений имеет вид

(15)

где

(16)

- параметр канала радиосвязи, определяющий его потенциальные возможности без учета случайного расстояния между корреспондентами, Рш – мощность шумов в информационной полосе частот на выходе линейной части приемника.

Для (15) возможны два способа решения в (3) – графо-аналитический и аналитический. При графо-аналитическом решении по выражению для вероятности ошибки строится соответствующая кривая Perr ( R ), а затем на требуемом уровне Pred проводится горизонталь, точка пересечения которой с кривой и определяет величину Rcopt. Для иллюстрации этого на Рис.5 по (15) построены зависимости вероятности ошибки Perr от R [км]:

Для Pred = 10-4 получим:

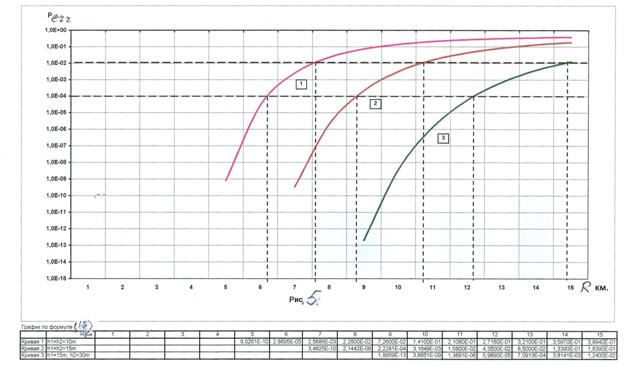

2.  Для случайных перемещений судовых транспондеров относительно БС, имеющих одномерную плотность по закону Максвелла, что характерно для Волго-Балта, и по закону Релея, что более свойственно транспортному процессу в регионе Большой Волги и Волго-Дона, а также для модели с равномерным законом плотности вероятности, описывающей наиболее неопределенную ситуацию.

Рис 5



При максвелловском законе получено:

(17)

Для численного интегрирования качестве примера были приняты следующие значения параметров радиолинии:

При двух вариантах

Pпр. мин. = 1·10-12 Вт и 2,5·10-12 Вт

(18)

При этом в (16) необходимо подставить вместо Pш величину Pпр. мин. =1·10-12. Тогда для Preg ≤ 10-4 получаем Rcopt ≈ 12,4 км и Rcopt ≈ 10,15 км, соответственно.

Для распределения расстояний судно БС по Закону Релея имеет место

(19)

Результаты численного интегрирования по (19) для указанных выше условий свидетельствует о том, что при использовании Закона Релея длительность действия БС на 14 % в среднем меньше, чем при использовании закона Максвелла.

Наконец, для наиболее “неопределенной” вероятностной ситуации перемещения судовых транспондеров относительно БС можно воспользоваться равномерной моделью плотности вероятности для W ( R ). Тогда

(20)

Нахождение согласно, по-видимому, наиболее просто на основе использования ПК и графо-аналитического решения так, как это проводилось ранее.

В ряде случаев может оказаться полезным при этом и такое представление (20)

(21)

В этом выражении всегда можно ограничиться конечным числом слагаемых знакопеременного ряда, причем ошибка не превышает по абсолютной величине первого из отброшенных членов.

3. Для заграждающего рельефа в виде детерминированных преград заданной высоты, а также вероятностным характером преград с экспоненциальной плотностью вероятности, что весьма характерно для регионов Волго-Балта, Москвы, в известной мере – Волго – Дона.

В первом случае для вероятности ошибки в (3) получено

(22)

где - параметр, характеризующий форму препятствий, Ко = R1/RC – отношение расстояний до препятствия и между корреспондентами, bэ – радиус сферы, аппроксимирующей реальное препятствие. Тогда в (3) для любых Preg [10-2÷10-4] имеет место существенное снижение радиуса зоны базовой станции АИС.

Например, преграды высотой 40 м посреди трассы (Ко = 0,5) cнижает до 10,3 км. Приближение преграды к передатчику (Ко=0,25) уменьшает до 9,4 км.

Для вероятностных характеристик преград найдено следующее выражение вероятности ошибки в (3):

(23)

где α из (10), а σ2 – из (12).

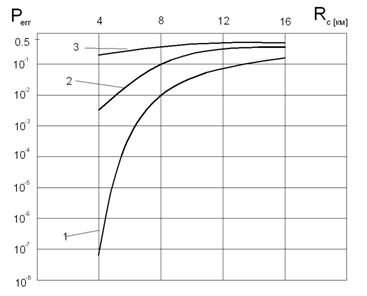

На Рис.6 по (23) построены зависимости Perr = Perr (Rc) при значении энергетического параметра К = 105, Ко = 0,5 для средних высот рельефа 20м (кривая 1), 50м (кривая 2) и 100м(кривая 3).

Рис. 6

Как видно из Рис.6 средние высоты рельефа самым существенным образом влияют на возможность решения уравнения оптимизации (3).

Так для высот 20 м и 50 м и Preg = 10-2 такое решение существует, оно составляет Rcopt ≈ 8 км и 4 км, соответственно, а для Preg = 10-4 и Н=20м, Для высот рельефа 50 м и более такое решение отсутствует.

4.Для дальности и зон действия базовых станций в условиях взаимных помех средств АИС и УКВ радиосвязи при немодулированном и модулированном характере таких помех.

Здесь получены в том числе аналитические решения (3) в форме

(24)

для незамирающего цифрового сигнала и замирающей взаимной помехи и

(25)

для замирающих сигнала и помехи, χп – энергетический параметр помехи, - коэффициент взаимного различия частотно-временной структуры сигнала и помехи, Rп – расстояние между БС и источником помех.

Соотношения (24) и (25) являются весьма общими и позволяют анализировать влияние на Rcopt различных классов взаимных помех, в том числе таких, как различного рода побочные излучения, взаимные помехи одновременно работающих радиосредств, преднамеренные помехи, включая ретранслированные. Например, для взаимной помехи ЧМ передаче типа моногармонического излучения имеем

(26)

а для взаимной помехи ЧМ передаче от ЧМ передачи получаем:

где

(27)

Здесь τ – момент манипуляции взаимной помехи,

Соотношение (26) представляет величину и для случая воздействия на ЧМ передачу ретранслированной помехи, расстроенной относительно подавляемых сигналов по несущей частоте на величину ׀Ωr׀, а соотношение (27) – ретранслированной помехи, расстроенной как по несущей частоте на величину ׀Ωr׀, так и по тактовой частоте (времени) на величину τ. При из (27) следует (26).

5. Исследованы зависимости оптимального и квазиоптимальных радиусов зон БС АИС от основных параметров информационного канала на трассе “судовой транспондер – базовая станция” и взаимных помех для указанных в п.1 – 4 решений. В качестве технико-эксплуатационных параметров информационного канала рассмотрены: мощность передатчика судового транспондера, чувствительность приемника БС, высоты подъема антенн БС и транспондера; для взаимных помех рассмотрены: показатель энергетической эффективности взаимной помехи в точке приема, коэффициент взаимного различия частотно-временной структуры сигналов АИС и помех, расстояния между БС и источниками помех

6. Разработана концептуальная модель на системном (“организация – поведение”) и агрегативном (“структура – функции”) уровнях для построения береговой сети базовых станций АИС в различных, наиболее важных регионах ВВП ЕГС Европейской части России: для ГБУ “Волго-Балт” (зона РИС2), Московского района (зона РИС3) и ГБУ “Волго-Дон”. Сформулированы предложения по оптимизации в этих регионах и их речных информационных службах топологической структуры сети базовых станций АИС.

Сформулированы также предложения по возможной топологической структуре базовых станций, для остальных регионов (зоны РИС1, РИС4, РИС6 и РИС7).

Концепция развертывания сегментов АИС на ВВП ЕГС должна предусматривать, во-первых, дифференциацию применительно к отдельным регионам, входящим в состав речных информационных служб, показанных на Рис.1. Во-вторых, развертывание следует осуществлять поэтапно.

Содержанием первого этапа целесообразно составить создание сегментов береговых базовых станций АИС в наиболее технологически оснащенных, в том числе и АИС – технологиями, РИС:

- РИС2 – сегмент Волго-Балта;

- РИС5 – сегмент Волго-Дона;

- РИС3 – сегмент Московский и канала имени Москвы.

На втором этапе развертывание сегментов АИС целесообразно провести в

- РИС1 – сегмент Беломоро-Балтийского канала;

- РИС4 – сегмент Большой Волги;

- РИС6 – сегмент низовьев Дона и порта АЗОВ;

- РИС7 – сегмент ФГУ “Камводпуть”

В работе представлены концентрировано предложения по каждому из этапов.

ОСНОВНЫЕ РЕЗУЛЬТАТЫ РАБОТЫ

Настоящая диссертационная работа посвящена новому решению актуальной научной задачи повышения эффективности мониторинга и управления транспортным процессом, а также обеспечения безопасности судоходства на основе использования АИС – инфокоммуникационных технологий при построении Речных Информационных Служб и АСУ ДС в Корпоративной речной информационной системе на внутренних водных путях Единой глубоководной системы Европейской части России. На основе теоретических исследований поставленных задач, системного анализа, аналитических расчетов, моделирования и экспериментальных данных получены следующие новые научные результаты.

1.  Проведены аналитический обзор и обобщение современного мирового и отечественного опыта построения и информационного обеспечения в иерархической триаде “Корпоративная речная информационная система – Речная Информационная служба – АСУ ДС (СУДС)” для реализации КРИС на ЕГС Европейской части России. На основании структурно-логического синтеза предложен достаточно конструктивный вариант структуры такой КРИС, включающий 7 зон РИС, учитывающий не только особенности информационного функционирования, но и регионально-бассейновую структуру существующей системы управления судоходством на ЕГС.

2.  Выполнены анализ и обобщение накопленного в Европе и России опыта построения сети береговых базовых станций Автоматизированной Идентификационной Системы, особенностей информационного обеспечения и алгоритмов функционирования такой системы для мониторинга и управления движением судов, что позволило сформулировать и выделить в терминах современного инженерно-кибернетического подхода в границах локальных РИС (на этапе построения для них концептуальной модели сети АИС) следующие характеристики:

- на системном уровне (“организация – поведение”) – топологическую структуру зон действия базовых станций АИС;

- на агрегативном уровне (“структура – функции”) – дальность и зону действия базовой станции.

3. Cформулированы и предложены методика и алгоритмы решения многопараметрических стохастических задач, оптимизирующих дальность и структуру зон действия АИС, базирующиеся на, по-видимому, наиболее общей современной модели , , учитывающей вероятностную природу трех основных факторов, влияющих на верность передачи сообщений на трассе “судовой транспондер – базовая станция”:|

- распространения УКВ радиоволн с учетом технико-эксплуатационных параметров приемо-передающих трактов аппаратуры;

- изменения влияния заграждающего рельефа между береговой базовой станцией и судовым транспондером;

- процесса перемещения судового транспондера относительно БС.

4.Получены аналитические решения такой задачи при передаче цифровой информации в каналах АИС:

Для потенциально достижимых зон действия базовых станций в каналах только с флюктуационным шумом и без замираний либо релеевскими замираниями.

Для заграждающего рельефа в виде детерминированных преград, а также вероятностного характера преград с экспоненциальной плотностью вероятности, что весьма характерно для РИС в регионах Волго-Балта, канала им. Москвы, в известной мере – Волго-Дона.

Для случайных перемещений судовых транспондеров относительно БС, описываемых одномерными плотностями по закону Максвелла, что характерно для Волго-Балта и других районов Северо – Запада России, и по закону Релея, более свойственному в регионах Большой Волги.

Для условий взаимных помех средств АИС и УКВ радиосвязи в диапазоне 156 – 162 мГц и комплексном воздействии факторов п.3.

5.  Проведено исследование влияния на размеры зоны и дальности действия БС АИС от параметров радиоканала и основных эксплуатационно-технических характеристик стандартных радиосредств АИС. Показано, что потенциально достижимые значения радиусов действия береговых станций АИС при Preg ≤ 10-4 без учет влияния рельефа и внешних помех лежат в пределах от 9 км до 22 км.

Влияние взаимных помех определяется показателем энергетической эффективности такой помехи, коэффициентом взаимного различия частотно-временной структуры сигналов АИС и помех, расстояниями между БС и источниками помех.

Помеха, сопоставимая по энергии с полезным сигналом, ≤ 0,4 при удалении от БС на 1 км и Preg ≤ 10-4 может снизить потенциальный радиус на порядок.

Наличие релеевских замираний в информационном канале для Preg ≤ 10-3 уменьшает дальность действия в 3 раза, а при Preg ≤ 10-4 – в 5 раз и является весьма нежелательным явлением на радиотрассе.

6.  Разработана концептуальная модель на системном (“организация –

поведение”) и агрегативном (“структура – функции”) уровнях для построения береговой сети базовых станций АИС, в первую очередь, для наиболее важных по интенсивности в транспортном процессе регионов ЕГС: ГБУ “Волго-Балт” (зона РИС2), района канала им. Москвы (зона РИС3) и ГБУ “Волго-Дон” (зона РИС5). Cформулированы предложения по оптимизации в этих РИС топологической структуры сети базовых станций АИС и для остальных регионов ЕГС (зоны РИС1, РИС4, РИС6 и РИС7).

ПУБЛИКАЦИИ ПО ТЕМЕ ДИССЕРТАЦИИ

В изданиях, предусмотренных “Перечнем изданий ВАК”:

1. . «Особенности использования транкинговой связи в корпоративных речных информационных системах», ж. «Речной транспорт», №г. , Моск. обл. , 60-62 с.

2. , «Электромагнитная защищенность базовых станций речных АИС в условиях взаимных помех», ж. «Проблемы информационной безопасности. Компьютерные системы», вып. 2, СПБ, Политехника, 2008 г., 0,4 п. л.

В других изданиях:

1.  , , Сикарев. А.А, “Сравнительный анализ моделей законов Максвелла и Релея при расчете зон действия речных АИС в условиях вариации высот заграждающего рельефа”, Международный межвузовский сборник научных трудов “ТСС и С на морских и ВВП”, вып.7, СПб, Судостроение, 2006, с.95-98. (издание ВАК)

2.  , , “Особенности использования модели закона Максвелла при расчете дальности и зон действия речных АИС”, Международный межвузовский сборник научных трудов “ТСС и С на морских и ВВП”, вып.7, СПб, Судостроение, 2006, с.8. (издание ВАК)

3.  , “Зависимость оптимального радиуса зоны береговой станции АИС от основных параметров радиоканала и взаимных помех”, Международный межвузовский Сборник научных трудов “ТСС и С на морских и ВВП”, вып.7, СПб, Судостроение, 2006, с.117 – 122. (издание ВАК)

4.  , , “Особенности использования модели закона Максвелла при расчете дальности и зон действия речных АИС”, “Информост. Радиоэлектроника и телекоммуникации”, вып.4 (46), М., 2006, с.8-10.

5.  , , “Переходить или не переходить на частоту мысли”, “Информост. Радиоэлектроника и телекоммуникации”, вып.1 (43), М., 2006, с.17-21.

6.  , Стойлик система электросвязи внутреннего водного транспорта. – Информационное издание “ВКСС. Коннект”, вып.6, М., 2006, с.33 – 41.

7.  , Пономаренко и функционирование в РФ ГМССБ. – “Информост” - №2(44), М., 2006, с.15 – 17.

8.  , Стойлик обеспечение функционирования Комплексной системы электросвязи ВВТ. Состояние и направления совершенствования. – “Специальный каталог – справочник. “Связь, навигация, безопасность на море и реке”. – “Информост”, М., 2005, с.

9.  Петухов система электросвязи внутреннего водного транспорта. – Информационное издание “ВКСС. Коннект. Мир связи”, вып.3, М., 2007, с.

10.  Петухов направления развития систем мониторинга судов на ВВП, ж. Мобильные телекоммуникации, №5 М. 2008, 22-26 –с.

11.  , , Современные сетевые технологии в телекоммуникационных системах, Под общей редакцией проф. , монография. Санкт-петербург, 2008, 475 с.
