Международная научно-практическая конференция «Первые шаги в науку» «Радиационная безопасность населения Брянской области»

Международная научно-практическая конференция

«Первые шаги в науку»

«Радиационная безопасность населения Брянской области».

Предметная область физика

Автор ,10 класс

Соавтор , 10класс

Научный руководитель ,

МБОУ «Средняя общеобразовательная школа №14» г. Брянска, учитель физики.

МБОУ ««Средняя общеобразовательная школа №14»

г. Брянска

г. Брянск

2013 г.

Оглавление.

I. Введение. – стр. 3

II.  Биологическое действие радиоактивных излучений. - стр. 4

III.  Доза излучения. – стр. 4

IV.  Из истории. - стр. 6

V.  Долговременные последствия аварии – стр.6

VI.  Радиационный контроль в Брянской области. – стр.8

1.  Оценка доз внешнего облучения. – стр.9

2.  Оценка доз внутреннего облучения. – стр.9

3.  Оценка суммарной дозы облучения. – стр.10

4.  Прогнозы. – стр.12

VII. Заключение. – стр. 13

VIII. Список используемой литературы – стр.15

IX. Приложение. - стр. 16

I. Введение.

Актуальность проблемы.

Вопрос о радиационной обстановки на территории Брянской области очень актуален. Страх перед радиацией живет в наших умах уже более 26 лет, и часто он обусловлен именно недостатком достоверной информации о том, как защититься от невидимой угрозы, и информации о ситуации с радиационной обстановкой в нашей области, которой можно доверять. Несмотря на то, что последствия аварии на ЧАЭС и сегодня ощущаются довольно остро, и радиоактивное загрязнение территории центра России и в том числе Брянской области продолжает оказывать свое вредное воздействие как на здоровье человека, так и на развитие регионов. В ходе данной исследовательской работы мы убедились, что в нашей области ведется систематический контроль уровня радиации. Мы хотим своей работой внести небольшой вклад в борьбу с психологическим фактором, который исследователи окрестили «синдромом жертвы».

Цель работы: выяснить уровень радиационного контроля на территории Брянской области.

Предмет исследования: как осуществляеться радиационный контроль службами радиационной безопасности (Федеральным бюджетным учреждением здравоохранения «Центр гигиены и эпидемиологии в Брянской области».)

Объект исследования: объем, периодичность и приборно-методическое обеспечение радиационного контроля, проводимого на территории Брянской области.

Гипотеза: Радиационный контроль в Брянской области должен обеспечивать получение достоверной информации о параметрах радиационной обстановки, позволяющей принять решения, направленные на снижение уровня облучения людей.

Задачи. Выявить уровень радиоактивной безопасности населения Брянской области и получение достоверной информации о параметрах радиационной

обстановки.

Методы и приемы, которые использовались в работе:

·  при изучении теоретической части – работа с научной литературой и другими печатными источниками и электронными сайтами

·  наглядные методы: составление презентации данной работы;

·  исследовательские методы: сбор и обработка статистических данных, создание фотоматериалов.

II. Биологическое действие радиоактивных излучений.

Излучения радиоактивных веществ оказывают очень сильное воздействие на все живые организмы. Даже срав­нительно слабое излучение, которое при полном поглоще­нии повышает температуру тела лишь на 0,0010 С, нару­шает жизнедеятельность клеток.

Живая клетка - это сложный механизм, не способный продолжать нормальную деятельность даже при малых по­вреждениях отдельных его участков. Между тем и слабые излучения способны нанести клеткам существенные повре­ждения и вызвать опасные заболевания (лучевая болезнь).

При большой интенсивности излучения живые организмы погибают. Опасность излучений усугубляется тем, что они не вызывают никаких болевых ощущений даже при смертельных дозах.

III. Доза излучения. Воздействие излучений на живые организмы характеризуется дозой излучения. Поглощенной дозой излучения называется отношение поглощенной энергии Е ионизирующего излучения к массе т облучаемого вещества: . В СИ поглощенную дозу излучения выражают в грэях (сокращенно: Гр). 1 Гр равен поглощенной дозе излучения, при которой облученному веществу массой 1 кг передается энергия ионизирующего излучения 1 Дж: 1 Гр= 1 Дж/кг. Естественный фон радиации (космические лучи, радио­активность окружающей среды и человеческого тела) со­ставляет за год дозу излучения около 2 ·10-3 Гр на челове­ка. Международная комиссия по радиационной защите установила для лиц, работающих с излучением, предельно допустимую за год дозу 0,05 Гр. Доза излучения 3-10 Гр, полученная за короткое время, смертельна.

На практике широко используется внесистем­ная единица экспозиционной дозы излучения - рентген (сокращенно: Р). Эта единица является мерой ионизирую­щей способности рентгеновского и гамма-излучений. Доза излучения равна одному рентгену (1 Р), если в 1 см3 сухого воздуха при температуре 0о С и давлении 760 мм рт. ст. об­разуется столько ионов, что их суммарный заряд каждого знака в отдельности равен 3·10-10 Кл. При этом получает­ся примерно 2 ·109 пар ионов. Число образующихся ионов связано с поглощаемой веществом энергией. В практиче­ской дозиметрии можно считать 1 Р примерно эквивалент­ным поглощенной дозе излучения 0,01 Гр.

Характер воздействия излучения зависит не только от дозы поглощенного излучения, но и от его вида. Различие биологического воздействия видов излучения характеризуе­тся коэффициентом качества k. За единицу принимается коэффициент качества рентгеновского и гамма-излучения.

Самое большое значение коэффициента качества у α-частиц (k = 20), α-лучи являются самыми опасными, так как вызывают самые большие разрушения живых клеток. Для оценки действия излучения на живые организмы вводится специальная величина - эквивалентная доза по­глощенного излучения. Это произведение дозы поглощен­ного излучения на коэффициент качества: H=D·k.

Единица эквивалентной дозы - зиверт (Зв). 1 Зв ­эквивалентная доза, при которой доза поглощенного гам­ма-излучения равна 1 Гр.

Максимальное значение эквивалентной дозы, после ко­торого происходит поражение организма, выражающееся в нарушении деления клетки или образовании новых кле­ток 0,5 Зв.

Среднее значение эквивалентной дозы поглощенного из­лучения за счет естественного радиационного фона (косми­ческие лучи, радиоактивные изотопы земной коры и т. д.) составляет 2 мЗв в год.

IV. Из истории.

26 апреля 1986 года произошло разрушение четвёртого энергоблока Чернобыльской атомной электростанции, расположенной на территории Украинской ССР (ныне — Украина). Разрушение носило взрывной характер, реактор был полностью разрушен, и в окружающую среду было выброшено большое количество радиоактивных веществ. Авария расценивается как крупнейшая в своём роде за всю историю ядерной энергетики, как по предполагаемому количеству погибших и пострадавших от её последствий людей, так и по экономическому ущербу.

V. Долговременные последствия аварии

В результате аварии из сельскохозяйственного оборота было выведено около 5 млн. га. земель, вокруг АЭС создана 30-километровая зона отчуждения, уничтожены и захоронены (закопаны тяжёлой техникой) сотни мелких населённых пунктов.

Перед аварией в реакторе четвёртого блока находилось 180—190 тонн ядерного топлива (диоксида урана). По оценкам, которые в настоящее время считаются наиболее достоверными, в окружающую среду было выброшено от 5 до 30 % от этого количества. Кроме топлива, в активной зоне в момент аварии содержались продукты деления и трансурановые элементы — различные радиоактивные изотопы, накопившиеся во время работы реактора. Именно они представляют наибольшую радиационную опасность. Большая их часть осталась внутри реактора, но наиболее летучие вещества были выброшены наружу, в том числе:

·  все благородные газы, содержавшиеся в реакторе;

·  примерно 55 % йода в виде смеси пара и твёрдых частиц, а также в составе органических соединений;

·  цезий и теллур в виде аэрозолей.

Суммарная активность веществ, выброшенных в окружающую среду, составила, по различным оценкам, до 14×1018 Бк (примерно 38×107 Ки), в том числе ● 1,8 ЭБк йода-131,

·  0,085 ЭБк цезия-137,

·  0,01 ЭБк стронция-90 и

·  0,003 ЭБк изотопов плутония;

·  на долю благородных газов приходилось около половины от суммарной активности.

Загрязнению подверглось более 200000 км² на территории Белоруссии, России и Украины. Радиоактивные вещества распространялись в виде аэрозолей, которые постепенно осаждались на поверхность земли. Благородные газы рассеялись в атмосфере и не вносили вклада в загрязнение прилегающих к станции регионов. Загрязнение было очень неравномерным, оно зависело от направления ветра в первые дни после аварии. Наиболее сильно пострадали области, в которых в это время прошёл дождь. Большая часть стронция и плутония выпала в пределах 100 км от станции, так как они содержались в основном в более крупных частицах. Йод и цезий распространились на более широкую территорию.

С точки зрения воздействия на население в первые недели после аварии наибольшую опасность представлял радиоактивный йод, имеющий сравнительно малый период полураспада (восемь дней) и теллур. В настоящее время (и в ближайшие десятилетия) наибольшую опасность представляют изотопы стронция-90 и цезия -137 с периодом полураспада около 30 лет. Наибольшие концентрации цезия-137 обнаружены в поверхностном слое почвы, откуда он попадает в растения и грибы. Загрязнению также подвергаются насекомые и животные, которые ими питаются. Радиоактивные изотопы плутония и америция сохранятся в почве в течение сотен, а возможно и тысяч лет, однако их количество невелико.

В городах основная часть опасных веществ накапливалась на ровных участках поверхности: на лужайках, дорогах, крышах. Под воздействием ветра и дождей, а также в результате деятельности людей, степень загрязнения сильно снизилась и сейчас уровни радиации в большинстве мест вернулись к фоновым значениям. В сельскохозяйственных областях в первые месяцы радиоактивные вещества осаждались на листьях растений и на траве, поэтому заражению подвергались травоядные животные. Затем радионуклиды вместе с дождём или опавшими листьями попали в почву, и сейчас они поступают в сельскохозяйственные растения, в основном, через корневую систему. Уровни загрязнения в сельскохозяйственных районах значительно снизились, однако в некоторых регионах количество цезия в молоке всё ещё может превышать допустимые значения. Это относится, например, к Гомельской и Могилёвской областям в Белоруссии, Брянской области в России, Житомирской и Ровненской области на Украине.

Значительному загрязнению подверглись леса. Из-за того, что в лесной экосистеме цезий постоянно рециркулирует, а не выводится из неё, уровни загрязнения лесных продуктов, таких как грибы, ягоды и дичь, остаются опасными. Уровень загрязнения рек и большинства озёр в настоящее время низкий. Однако в некоторых «замкнутых» озёрах, из которых нет стока, концентрация цезия в воде и рыбе ещё в течение десятилетий может представлять опасность.

VI. Радиационный контроль в Брянской области.

Радиационный контроль включает контроль радиационной обстановки и индивидуальный контроль доз внешнего и внутреннего облучения населения, и осуществляется Федеральным бюджетным учреждением здравоохранения «Центр гигиены и эпидемиологии в Брянской области».

Радиационный контроль в наблюдаемых зонах обеспечивает получение достоверной информации о параметрах радиационной обстановки, позволяет принять решения, направленные на снижение уровня облучения людей.

Оценка доз облучения населения осуществляется с целью:

·  сравнения с дозовой квотой облучения населения зоны наблюдения

·  выявления изменений и прогнозирования уровня облучения для населения зоны наблюдения.

Исходными данными для выполнения расчетов доз являются концентрации

радионуклидов в объектах внешней среды, продуктах питания и природных пищевых продуктах, а также мощности доз гамма излучения в населенных пунктах и его ареале. Иными словами, оценка дозы, главным образом, основывается на результатах радиационного мониторинга в местах проживания и хозяйственной деятельности населения.

1. Оценка доз внешнего облучения

Для оценки доз внешнего облучения рассматриваются следующие потенциально возможные критические группы населения: представители взрослого населения (>17 лет), работающие преимущественно вне помещений, дети в возрасте 8-12 лет и дети младшего возраста (1-2 года).

Рассматриваются следующие модели внешнего облучения:

·  облучение от подстилающей поверхности;

·  облучение от радиоактивного облака.

·  прямое облучение при погружении в воду и при нахождении на поверхности воды (на лодке и т. п.),

·  облучение от почвы, загрязненной при разливах рек и при использовании загрязненной воды для полива сельхозугодий и огородов. Суммарная доза техногенного внешнего облучения от подстилающей поверхности определяется следующими основными компонентами:

·  гамма-излучением Cs-137 “чернобыльского” происхождения (остальные радионуклиды к настоящему времени либо распались, либо их вкладом в дозу внешнего облучения можно пренебречь);

·  гамма-излучением локального радиоактивного загрязнения за счет работы радиационных объектов.

2. Оценка доз внутреннего облучения

Рассматриваются следующие модели внутреннего облучения:

·  пероральный путь, т. е. внутреннее облучение от поступления радионуклидов при потреблении питьевой воды из источников хозяйственно-питьевого водоснабжения, использующих воду поверхностных водоемов, а также при потреблении пищевых продуктов, загрязненных в данной местности вследствие выбросов радиационного объекта;

·  ингаляционный путь облучения, т. е. внутреннее облучение от поступления радионуклидов в организм человека через органы дыхания;

Следует обратить внимание на то, что по пищевым цепочкам мигрируют и поступают в организм человека лишь ограниченное число радионуклидов. Это радионуклиды йода, цезия, стронция. Они быстро всасываются в кровь при прохождении через желудочно-кишечный тракт. Большинство остальных радионуклидов, поступающих с поверхностно загрязненными продуктами, проходят транзитом через ЖКТ, облучая лишь стенки желудка и кишечника. Поэтому расчеты ведут, в первую очередь, по трем указанным радионуклидам, как основным, потенциально опасным.

3. Оценка суммарной дозы облучения.

Суммарная средняя для населенного пункта годовая эффективная доза облучения жителей зоны наблюдения для целей сравнения с квотой или пределом дозы определяется суммированием доз внешнего и внутреннего облучения у критических групп населения.

Объем исследований по показателям радиационной обстановки окружающей среды и среды обитания человека в Брянской области в г. г. представлены в таблице №1 (приложение).

Наибольший удельный вес исследований по показателям радиационной безопасности приходится на измерения в помещениях жилых и общественных зданий и проб продуктов.

Основной вклад в общее количество исследований вносят инструментальные (дозиметрические) измерения, которые проводятся в основном на территориях населенных пунктов Брянской области, в помещениях жилых и общественных зданий, на рабочих местах: 2010год-56,4%, 2011год-61,6%, 2012год - 57,6%.

Спектрометрические измерения по определению показателей радиационной безопасности проводятся в пробах продуктов питания, почве, строительных материалах и лесоматериалах. Радиометрические измерения по определению суммарной альфа – бетта - активности проводятся при исследовании проб воды.

В соответствии с выполненными расчетами в 2011году для населенных пунктов Брянской области, численные значения средней годовой эффективной дозы варьируются от десятых долей мЗв/год до 8,6мЗв/год. Максимальное расчетное значение для взрослого населения отмечено для населенного пункта Заборье Красногорского района – 8,6мЗв/год. При этом количество населенных пунктов, в которых СГЭД равна, или превышает 1,0мЗв/год составляло 282 населённых пунктов и в 11 населённых пунктах – выше 5,0 мЗв/год.

Распределение населенных пунктов Брянской области по величине средней годовой эффективной дозы облучения жителей

Удельный вес исследованных проб пищевых продуктов и продовольственного сырья местного производства по видам продукции от общего количества исследованных проб за 2011год составляет:

·  мясо и мясопродуктов -3,2%(2010г.-3,9%, 2009г – 5,5%);

·  дикорастущих ягод лесных и грибов – 18,6%(2010г.-17,1%, 2009г – 15,6%);

·  картофеля и овощей – 49,9%(2010г.-47,1%, 2009г – 43,7%);

·  рыбы местных водоемов – 1,5%(2010г.-1,3%, 2009г – 1,2%);

·  хлебопродуктов – 1,0%(2010г.-0,8%, 2009г – 1,2%);

·  других продуктов – 2,5%(2010г.- 5,2%, 2009г – 6,3%).

Превышение гигиенических нормативов по удельной активности цезия-137 зарегистрированы в 91(2010г. - в 81, 2009г. – в 96) населенных пунктах юго-западного района области в пробах молока и мяса частного сектора, грибах и ягодах лесных, рыбе местных водоемов, мяса дичи.

Максимальный процент превышения нормативов в местной продукции зарегистрированы в Злынковском – 17,3% и Клинцовском – 14% районах.

В 2011 году в 142(в 2010г.-152, в 2009г – 164) населённых пунктах юго-западных районов было исследовано г.-690, 2009г – 846) пробы молока из личного подсобного хозяйства. Результаты: количество населённых пунктов, где выявлено превышение гигиенических нормативов остаются без изменения: 2011год – 20 населённых пунктов, 2010г.-19, 2009г -23. В 2011году зафиксированы пробы молока с превышением гигиенических нормативов по цезию -137 в населённых пунктах:

·  Поповка, Удел, Медведовка и Малоудебное Гордеевского района;

·  Вышков, Добродеевка, Денисковичи и Федоровка Злынковского района;

·  Соловьевка, Сушаны Климовского района;

·  Верещаки, Старые Бобовичи, Новые Бобовичи, Внуковичи, Халеевичи Новозыбковского района;

·  г. Клинцы, Гута Корецкая, Лопатни, Рожны, Рудня Голубовка и Тулуковщина Клинцовского района;

·  Красная Гора Красногорского района.

Максимальная удельная активность цезия -137 в образцах молока выявляется в последние годы в населенном пункте Вышков Злынковского района и составляет 491,1 Бк/кг.

4. Прогнозы.

В 2010году учеными был выпущен радиоактивный атлас России и Белоруссии под эгидой МЧС России и Белоруссии.(См. приложение).

«Атлас современных и прогнозных аспектов последствий аварии на Чернобыльской АЭС на пострадавших территориях России и Беларуси» – именно так звучит его полное название – позволяет реально оценить степень радиоактивного загрязнения территорий, пострадавших от этой крупнейшей в истории человечества техногенной катастрофы. Серия карт атласа показывает, как менялась ситуация с момента аварии до настоящего времени. В нем есть и прогнозные карты, предсказывающие динамику радиоактивного загрязнения до 2056 года.

Согласно этой карте, почти половина Брянской области остается сильно загрязненной до сих пор. Фактически, более или менее свободными можно считать центральную и северо-западную зоны, ограниченные городами Брянск, Жуковка, Сураж и Почеп. Сильнее всего, конечно, досталось западной части Брянской области (к западу от Стародуба и Клинцов). В «красной» зоне находятся такие города и селенья, как Новозыбков, Злынка, Вышков, Святск, Ущерлье, Верещаки, Мирный, Яловка, Перелазы, Николаевка, Ширяево, Заборье, Красная гора.

Хотя составители атласа утверждают, что уровень радиоактивности на пораженных территориях сильно снизился (и это действительно так), прогноз не утешителен даже на 2056 год: хотя к этому времени ареалы распространения цезия-137 и стронция-90 еще уменьшатся, локально все равно останутся зоны с превышением предельно допустимых значений. Так, зоны отчуждения исчезнут с территории России лишь в 2049 году. Зоны приоритетного отселения - лишь к 2100 году, а сказать, что радиационный фон в них немного превышает естественный, ученые не кривя душой смогут лишь к 2400 году.

VII. Заключение.

В нашей области регулярно ведутся плановые исследования радиоактивного загрязнения продукции, населенных пунктов, лесов и других объектов. Эти данные не всегда доступны жителям. Поэтому жителям области необходимо соблюдать определенные правила для безопасности собственного здоровья. Эти правила довольно просты:

1.  Не употреблять в пищу загрязненные продукты (молоко, мясо, грибы, лесные ягоды)

2.  Систематически в обязательном порядке обследоваться у врачей (онкологов).

3.  Хотя бы раз в год выезжать на отдых в «чистую» зону.

4.  В летнее время необходимо защищаться от солнца и не купаться в загрязненных водоемах.

5.  При посещении лесов быть осторожными с огнем, т. к. при лесных пожарах выбрасывая в воздух новые порции стронция и цезия.

VIII. Список используемой литературы.

1.  Физика 11класс. , , . Москва «Просвещение» 2009

2.  Чернобыльская хроника. Г. Медведев. Москва. «Современник», 1989

3.  Оценка радиологической эффективности защитных мероприятий (контрмер), проводимых в отдаленный период после аварии на Чернобыльской АЭС. Методические рекомендации МР 2.6.1.0Роспотребнадзор. Москва - 2010

4.  Справочник дозы облучения населения Брянской области за 2011год. Управление Федеральной службы по надзору в сфере защиты прав потребителей и благополучия человека по Брянской области. Брянск - 2012

5.  Научно-популярное пособие «Защита от радиации»

6.  Контроль доз облучения населения, проживающего в зоне наблюдения радиационного объекта, в условиях его нормальной эксплуатации и радиационной аварии. Федеральная сфере служба по надзору в сфере защиты прав потребителей и благополучия человека. Методические рекомендации. МР 2.6Москва-2012

7.  Радиации, дозы, эффекты, риск. Перевод с английского . – М.: “Мир”,1990.

8.  http://ru. wikipedia. org/

9.  http://chornobyl. /karty-zagriaznenia-rossii. html/

IX. Приложение.

Таблица №1.

Дозу внутреннего облучения за счет перорального поступления радионуклидов с пищей и водой оценивают по формуле:

, мЗв/год,

где: , мЗв/Бк, - зависящий от возраста дозовый коэффициент для k-го радионуклида в случае его перорального поступления в организм человека;

Vj, кг/год, - годовое потребление j-го продукта (питьевой воды и основных пищевых продуктов) для i - ой группы населения – (пример такого рода данных представлен в табл 1.);

Skj, Бк/кг - среднегодовая удельная активность k-го радионуклида в j-ом пищевом продукте.

Ожидаемая удельная активность k-го радионуклида в j-ом пищевом продукте (Sij, Бк/кг), производимом в зоне наблюдения, может быть оценена на основе данных о поверхностной активности k-того радионуклида на почве (sk, Бк/м2) и численных значений коэффициентов перехода k-того радионуклида (КПkj, м2/кг) из почвы в растительность и пищевые продукты: , Бк/кг, где: sk поверхностная активность k-го радионуклида в корнеобитаемом слое почвы. Численные значения коэффициента перехода в растительность и пищевые продукты в зависимости от типа почв для наиболее значимых и биологически активных (т. е. включающихся в миграционную цепочку почва-растение-животное-человек) долгоживущих радионуклидов 137Cs и 90Sr приведены в таблицах 2 и 3.

Таблица 2.

Коэффициенты перехода 137Cs из почвы в основные пищевые продукты

Продукт	КП,*10-3 м2/кг
Торфяные почвы	Дерново-подзолистые песчаные почвы	Дерново-подзолистые супесчаные почвы	Черноземные почвы
Молоко	1,2	0,4	0,2	0,1
Говядина	4,0	1,5	0,7	0,4
Свинина	0,5	0,2	0,1	0,05
Зерно	0,5	0,2	0,1	0,04
Картофель	0,1	0,04	0,01	0,01

Таблица 3

Коэффициенты перехода 90Sr из почвы в основные пищевые продукты

Продукт	КП,*10-3 м2/кг
Торфяные почвы	Дерново-подзолистые песчаные почвы	Дерново-подзолистые супесчаные почвы	Черноземные почвы
Молоко	0,02	0,2	0,15	0,07
Зерно	0,01	0,7	0,5	0,1
Картофель	-	0,15	0,1	0,008

В качестве численных значений КП 137Cs из почвы в грибы и лесные ягоды используют 10∙10-3 м2/кг и 6∙10-3 м2/кг, соответственно. Расчеты по другим радионуклидам не производят, так как их вклад в дозу внутреннего облучения населения за счет потребления указанных продуктов незначителен.

Таблица 4

Коэффициенты перехода долгоживущих радионуклидов из почвы в пищевые продукты

Радионуклид	KП, *10-3 м2/кг
Овощи	Зерно	Картофель
60Co	0,6	0,01	0,1
106Ru	0,12	0,015	-
U	0,025	0,004	0,04
Th	0,006	0,0001	0,0002
226Ra	0,033	0,004	0,004
210Po	0,012	0,02	0,02
210Pb	0,033	0,015	0,004

Таблица 5.

Усредненные данные потребления (кг/год) основных пищевых продуктов взрослыми сельскими жителями средней полосы России

Продукт	Потребление, кг/год
Вода	730
Молоко	250
Говядина	15
Свинина	55
Зерно (хлеб)	150
Грибы	10
Лесные ягоды	5
Рыба	15
Картофель	250

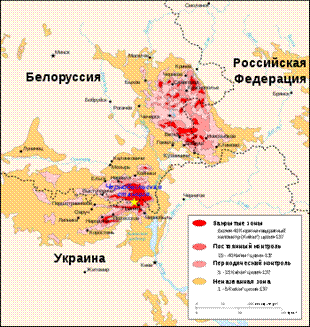

6. Карта радиоактивного загрязнения нуклидом цезий-137 после аварии.

	закрытые зоны (более 40 Ки/км²)
	зоны постоянного контроля (15—40 Ки/км²)
	зоны периодического контроля (5—15 Ки/км²)
	1—5 Ки/км²

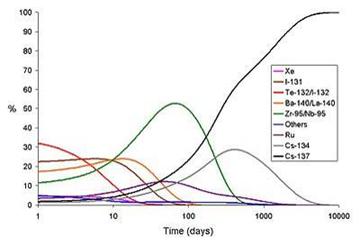

7.  Относительный вклад различных изотопов в радиоактивное загрязнение после аварии.

8. Карты загрязнения Брянской области 137Cs

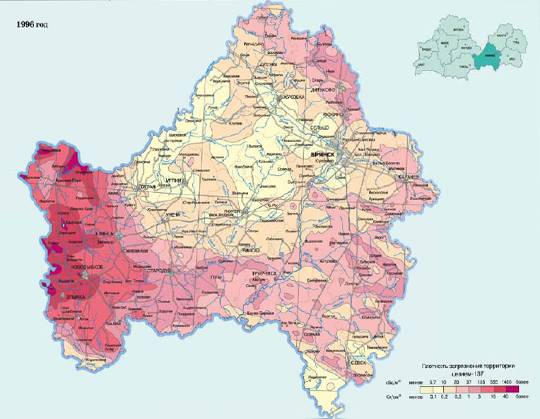

Карта загрязнения территории Брянской области цезием-137 (по состоянию на 1986 год)

Карта загрязнения территории Брянской области цезием-137 (по состоянию на 1996 год)

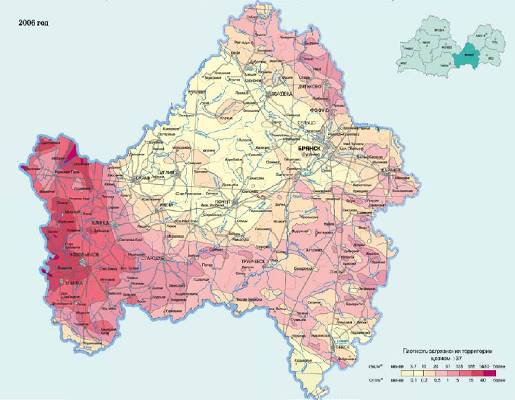

Карта загрязнения территории Брянской области (по состоянию на 2006 год)

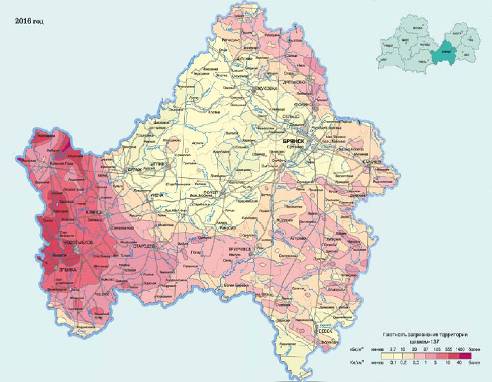

Карта прогнозного загрязнения территории Брянской области (по состоянию на 2016 год)

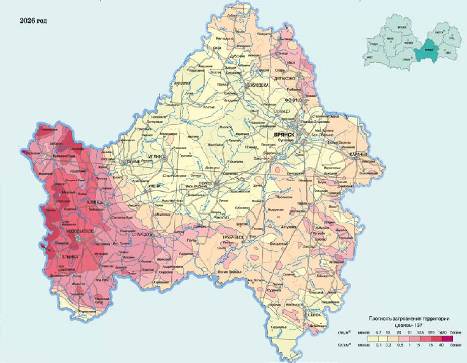

Карта прогнозного загрязнения территории Брянской области (по состоянию на 2026 год).

9. Приборы контроля

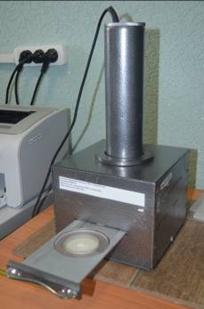

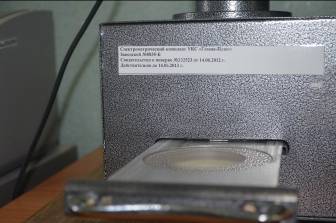

Спектрометрический комплекс УКС «Гамма - Плюс»
