Система проектной документации
для строительства

Правила выполнения
рабочей документации
ВнутренНих систем газоснабжения

Настоящий проект стандарта не подлежит применению до его принятия

Москва

2013

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стан­дар­тизации установлены ГОСТ 1.0―92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2―2009 «Межгосударственная система стандартизации. Стандарты межгосударствен­ные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Открытым акционерным обществом «Центр методологии нормирования и стан­дартизации в строительстве» (ОАО «ЦНС»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (протокол № от 201 г.)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от ______ 201х г. N ххх-ст введен в действие межгосударственный стандарт ГОСТ 21.609―201х для применения в качестве национального стандарта Российской Федерации с хх ___ 201х г.

5 взамен ГОСТ 21.609―83

Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных (государственных) стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.

В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация также будет опубликована в сети Интернет на сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге «Межгосударственные стандарты»

© Стандартинформ, 201х

Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания на территории Российской Федерации без разрешения Федерального агентства по техническому регулированию и метрологии

Содержание

1 Область применения.......................................................................................................................... 1

2 Нормативные ссылки......................................................................................................................... 1

3 Термины и определения..................................................................................................................... 2

4 Общие положения...............................................................................................................................

5 Общие данные по рабочим чертежам..................................................................................................

6 Чертежи систем...................................................................................................................................

6.1 Чертежи расположения оборудования и газопроводов................................................................

6.2 Схемы систем газоснабжения........................................................................................................

7 Чертежи установок систем..................................................................................................................

8 Спецификация оборудования, изделий и материалов.........................................................................

9 Опросные листы и габаритные чертежи...............................................................................................

Приложение А (обязательное) Буквенно-цифровые обозначения газопроводов....................................

Приложение Б (рекомендуемое) Условные графические обозначения газоиспользующего оборудования

Приложение В (справочное) Примеры выполнения чертежей расположения оборудования и газопроводов

Приложение Г (справочное) Пример выполнения схем газоснабжения.................................................

Приложение Д (справочное) Примеры выполнения плана и разреза газорегуляторной установки (ГРУ)

Приложение Е (справочное) Пример выполнения схемы установки......................................................

Правила выполнения рабочей документации
внутренних систем газоснабжения

System of design documents for construction.
Rules for execution of working documents of internal gas systems

____________________________________________________________________________________

Дата введения – 201х – хх – 01

1 Область применения

Настоящий стандарт устанавливает состав и правила выполнения рабочей доку­ментации внутренних систем газоснабжения зданий и сооружений различного назначения.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосу­дар­ственные стандарты:

ГОСТ 2.316―2008 Единая система конструкторской документации. Правила нанесения над­писей, технических требований и таблиц на графических документах. Общие положения

ГОСТ 2.317―2011 Единая система конструкторской документации. Аксонометрические проекции

ГОСТ 21.101―97 * Система проектной документации для строительства. Основные требова­ния к проектной и рабочей документации

ГОСТ 21.110―2013 Система проектной документации для строительства. Специфика-ция обору­дования, изделий и материалов

ГОСТ 21.114―2013 Система проектной документации для строительства. Правила выпол­нения эскизных чертежей общих видов нетиповых изделий

ГОСТ 21.205―93 Система проектной документации для строительства. Условные обоз­начения эле­ментов санитарно-технических систем

ГОСТ 21.206―2012 Система проектной документации для строительства. Условные обоз­наче­ния трубопроводов

ГОСТ 21.208―2013 Система проектной документации для строительства. Автоматиза­ция технологических процессов. Обозначения условные приборов и средств автоматизации в схемах

ГОСТ 21.501―2011 Система проектной документации для строительства. Правила выполнения рабочей документации архитектурных и конструктивных решений

Примечание – При пользовании настоящим стандартом целесообразно проверить действие ссылоч­ных стандартов на территории государства по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

* На территории Российской Федерации действует ГОСТ Р 21.1101―2013

Проект, 1 редакция

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими опреде­лениями:

3.1 система газоснабжения: Технологический комплекс газовой сети потребителя, расположенный от места присоединения к газораспределительной сети до газо­использующего оборудования и состоящий из наружных и внутренних газопроводов и технических устройств на них.

3.2 газопровод: Часть газораспределительной системы, состоящая из трубопровода для транспортировки природного или сжиженных углеводородных газов, за исключением сооружений и устройств, установленных на нем.

3.3 внутренний газопровод: Газопровод, проложенный внутри здания от вводного газопровода до места установки газоиспользующего оборудования.

3.4 газоиспользующее оборудование (установка): Оборудование, где в технологи­ческом процессе используется газ в качестве топлива.

4 Общие положения

4.1 Рабочую документацию внутренних систем газоснабжения выполняют в соответст-вии с требованиями настоящего стандарта, ГОСТ 21.101 и других взаимосвязанных стан­дар­тов Системы проектной документации для строительства (СПДС), а также нормативных документов по проектированию газоснабжения.

4.2 В состав рабочей документации внутренних систем газоснабжения (далее – газоснабжение) включают:

- рабочие чертежи, предназначенные для производства строительно-монтажных работ (основ­ной комплект рабочих чертежей марки ГСВ);

- эскизные чертежи общих видов нетиповых изделий, выполняемые в соответствии с ГОСТ 21.114;

- спецификацию оборудования, изделий и материалов;

- опросные листы и габаритные чертежи (при необходимости);

- локальную смету (при необходимости).

4.3 В состав основного комплекта рабочих чертежей марки ГСВ включают:

- общие данные по рабочим чертежам;

- чертежи расположения (планы и разрезы, фрагменты планов и разрезов, местные виды и узлы) газопроводов и газоиспользующего оборудования (далее – оборудование);

- схемы газоснабжения;

- чертежи (планы, разрезы, узлы и схемы) газоиспользующих установок.

Допускается включать в состав основного комплекта рабочих чертежей прямоугольные изометрические проекции систем газоснабжения, полученные из трехмерной электронной модели здания (сооружения).

4.4 Газопроводы и их элементы на чертежах указывают условными графическими обоз­наче­ниями и (или) упрощенными изображениями по ГОСТ 21.206. Газопроводы на схемах указывают условными графическими обозначениями.

4.5 Буквенно-цифровые обозначения газопроводов принимают по таблице А.1 (прило­же­ние А) и указывают на чертежах и схемах в соответствии с ГОСТ 21.206. Пример нанесения буквенно-цифровых обозначений приведен на рисунке 1.

Рисунок 1

4.6 Установкам присваивают обозначение, состоящее из номера установки в пределах системы и обозначения газопровода в соответствии с 4.5.

Пример ― 1Г1, 2Г3

4.7 Стояки газопроводов обозначают маркой, состоящей из буквенного обозначения «Ст» и порядкового номера стояка в пределах здания (сооружения).

Пример ― Ст1, Ст2

4.8 При указании номинального диаметра арматуры на чертежах и схемах перед размерным числом приводят условное обозначение «DN».

При указании номинального диаметра (условного прохода) газопроводов и их элементов на чертежах и схемах перед размерным числом приводят знак «Æ» или условное обозначе­ние «DN» в соответствии с рисунками 2а, 2в. При указании наружного диаметра и толщины стенки перед размерным числом наносят знак «Æ» (рисунки 2б, 2г).

Рисунок 2

4.9 Графические обозначения элементов систем газоснабжения принимают по ГОСТ 21.205 с учетом дополнительных условных графических обозначений, приведенных в таблице Б.1 (приложение Б).

4.10 Примеры построения условных графических обозначений элементов систем приведены в ГОСТ 21.205 (приложение А).

Примеры построения условных обозначений и упрощенных графических изображений элементов систем в схемах, выполняемых в аксонометрических проекциях, приведены в ГОСТ 21.205 (приложе­ние Б).

4.11 Условные обозначения приборов, средств автоматизации и линий связи принимают по ГОСТ 21.208.

4.12 Отметки уровней элементов конструкций, оборудования, газопроводов и т. п. ука­зывают в соответствии с ГОСТ 21.101.

4.13 Обозначения уклонов на разрезах и схемах наносят в соответствии с ГОСТ 21.101, при этом числовое значение уклона указывают в виде десятичной дроби с точностью до третьего знака после запятой.

4.14 Рекомендуемые масштабы изображений на чертежах приведены в таблице 1.

Таблица 1

5 Общие данные по рабочим чертежам

5.1 В состав общих данных по рабочим чертежам марки ГСВ в допол­нение к сведениям, преду­смотренным по ГОСТ 21.101, включают основные показатели системы газоснабжения по форме 1 (кроме жилых зданий).

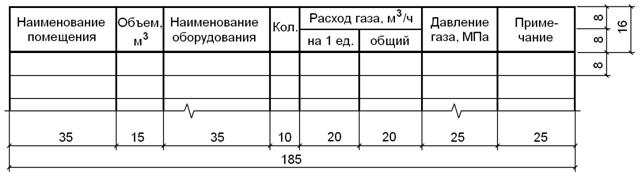

Форма 1 ― Основные показатели системы газоснабжения

Примечания

1 Характеристику применяемого газа указывают в графе «Примечание».

2 Размеры граф формы 1 по усмотрению разработчика, при необходимости, могут быть изме­нены.

3 Линии, разграничивающие горизонтальные строки, допускается не проводить

5.2 Ведомость спецификаций, предусмотренную ГОСТ 21.101, в составе общих данных по рабо­чим чертежам марки ГСВ не выполняют.

5.3 В общих указаниях в дополнение к сведениям, предусмотренным в ГОСТ 21.101, приводят:

- ссылки на нормативные документы, по которым произведен расчет систем газоснаб­же­ния;

- характеристики установок систем;

- требования к изготовлению, монтажу, испытанию, окраске и изоляции газопроводов, а также условия их прокладки;

- особые требования к газоснабжению, например взрывобезопасность и пожаробезопас­ность.

В общих указаниях не следует повторять технические требования, помещенные на других листах основного комплекта рабочих чертежей марки ГСВ, и давать описание технических решений, принятых в рабочих чертежах.

6 Чертежи систем

6.1 Чертежи расположения оборудования и газопроводов

6.1.1 Чертежи расположения оборудования и газопроводов в зданиях и сооружениях выполняют по ГОСТ 21.101 с учетом требований настоящего стандарта.

6.1.2 Изображения на чертежах (планы и разрезы, фрагменты планов и разрезов, местные виды и узлы) выполняют в масштабах по 4.15.

6.1.3 На планах, их фрагментах и узлах (выносных элементах) оборудование, установки, газо­проводы и другие элементы систем изображают толстой основной линией, строительные конструкции и технологическое оборудование ― сплошной тонкой линией.

6.1.4 Оборудование и установки, на которые отсутствуют условные графические обозначения, на планах указывают в виде упрощенных графических изображений, а газопроводы и другие элементы систем ― условными графическими обозначениями.

6.1.5 На фрагментах планов и узлах газопроводы, арматуру и другие устройства изо­бражают упрощенно или условными графическими обозначениями в зависимости от масштаба чертежа и диа­метра трубопровода. Газопроводы изображают упрощенно двумя линиями, если на чертеже их диаметры в соответствующем масштабе равны 2 мм и более, при этом арматуру и другие устройства изображают также упрощенно с учетом их габарит­ных размеров.

Газопроводы, выполненные условными графическими обозначениями в одну линию и располо­женные друг над другом в одной плоскости, на планах условно изображают парал­лельными линиями.

6.1.6 На планах и разрезах наносят и указывают:

- координационные оси здания (сооружения) и расстояния между ними (для жилых зда­ний ― расстояния между осями секций);

- строительные конструкции и оборудование, к которому подводят газ и воздух и от которого отводят продукты сгорания, а также влияющее на прокладку газопроводов;

- отметки уровней чистых полов этажей и основных площадок;

- размерные привязки газоиспользующих установок и оборудования, вводов (выводов) и стояков газопроводов к координационным осям или элементам конструкций;

- размеры эксплуатационных проходов;

- буквенно-цифровые обозначения и диаметры газопроводов;

- обозначения (марки) оборудования, установок и стояков систем на полках линий-выно­сок;

- отметки уровней или высотные размеры установки приборов (при необходимости).

На планах, кроме того, указывают наименования помещений, в которых установлено газоиспользующее оборудование, и в прямоугольнике ― категории помещений по взрыво­пожарной и пожарной опасности (кроме жилых зданий). Допускается наименования помеще­ний и категории помещений по взрывопожарной и пожарной опасности приводить в эксплика­ции помещений по форме 2 ГОСТ 21.501.

На разрезах указывают отметки уровней осей газопроводов и верха сбросного газопровода (свечи).

На планах и разрезах расположения бытового оборудования (например, газовых плит, водо­нагревателей) и газопроводов в жилых зданиях, коммунально-бытовых предприятиях и общественных зданиях приводят данные об объеме и высоте помещения, в котором устанавливают это оборудование, а также указывают расположение дымоходов (их сечение) и расположение вентиляционных решеток.

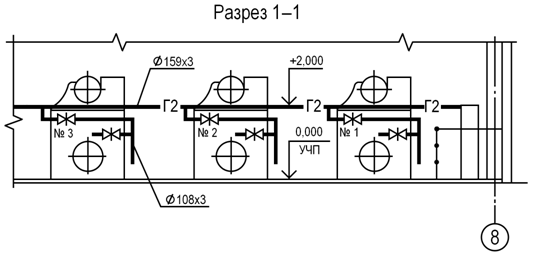

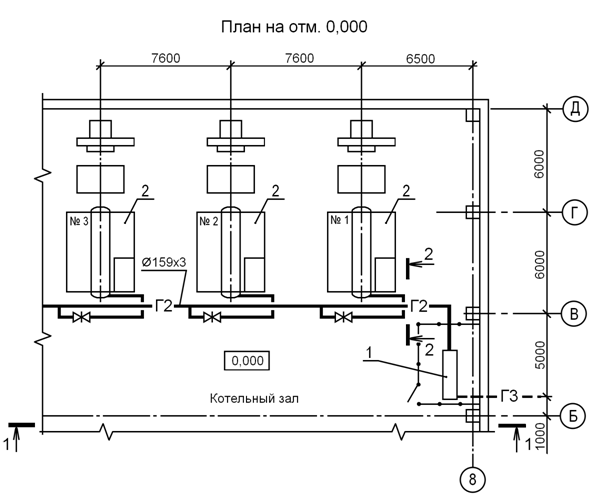

6.1.7 Примеры выполнения плана расположения оборудования и газопроводов котель­ной приведен на рисунке В.1 (приложение В), разрезов ― на рисунках В.2 и В.3 (приложе­ние В).

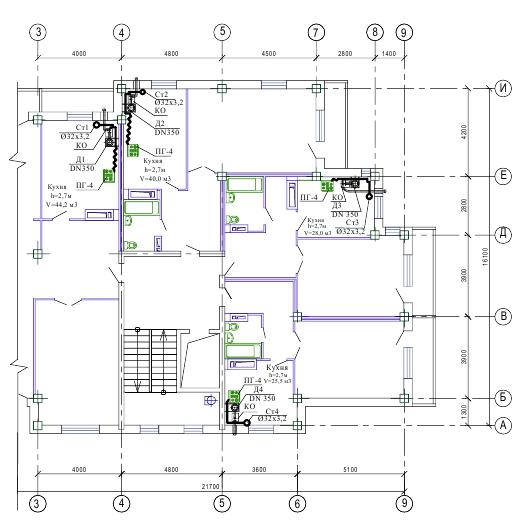

Пример выполнения плана расположения бытового оборудования и газопроводов в жилом здании приведен на рисунке В.4 (приложение В).

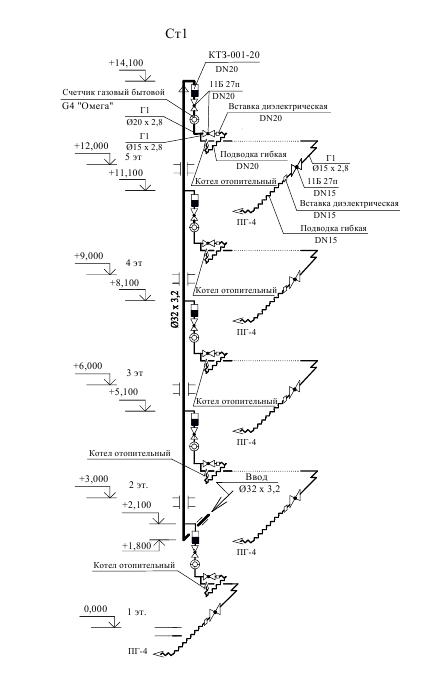

6.2 Схемы систем газоснабжения

6.2.1 Схемы систем выполняют в аксонометрической косоугольной фронтальной изометрической проекции или в прямоугольной изометрической проекции по ГОСТ 2.317 без искажения по осям x, y, z.

6.2.2 Газопроводы и арматуру на схемах указывают условными графическими обозначе­ниями, а оборудование, на которое отсутствует условное графическое обозначение, – упро­щенным графическим изображением.

Для жилых и коммунально-бытовых зданий вместо графического изображения подклю­ча­емого оборудования допускается указывать его наименование.

6.2.3 Проектируемые газопроводы, арматуру и другие устройства на схемах изображают сплошной толстой основной линией. Оборудование, а также существующие трубопроводы, арматуру и другие устройства, изображают сплошной тонкой линией.

6.2.4 При большой протяженности и (или) сложном расположении газопроводов допу­ска­ется изображать их с разрывом в виде пунктирной линии. Места разрывов газопроводов обозначают строчными буквами (рисунок 3).

Рисунок 3

6.2.6 На схемах наносят и указывают:

- стояки газопроводов и их обозначения;

- вводы газопроводов с указанием диаметров и отметок уровней осей трубопроводов в местах пересечения их с осями наружных стен здания (сооружения);

- газопроводы и их диаметры;

- запорно-регулирующую арматуру;

- оборудование, контрольно-измерительные приборы и другие элементы систем. При этом бук­венные обозначения измеряемых величин и функциональных признаков приборов принимают по ГОСТ 21.208;

- закладные конструкции (отборные устройства для установки контрольно-измеритель­ных прибо­ров) с указанием обозначения конструкции и документа. Закладные конструкции на трубопроводах и других элементах систем указывают точками диаметром 2 мм;

- отметки уровней осей газопроводов;

- уклоны газопроводов (для влажного и сжиженного углеводородного газа);

- размеры горизонтальных участков газопроводов при наличии разрывов;

6.2.8 На листе, где изображена схема, приводят, при необходимости, узлы (выносные элементы) схемы и текстовые пояснения.

На узлах схем для запорно-регулирующей арматуры на полке линии-выноски указывают диаметр арматуры и под полкой ― обозначение арматуры (по каталогу).

Допускается приводить аналогичным образом диаметры и обозначения запорно-регули­рующей арматуры на схемах систем.

6.2.9 В основной надписи и над схемой наименование схемы указывают полностью: «Схема газоснабжения».

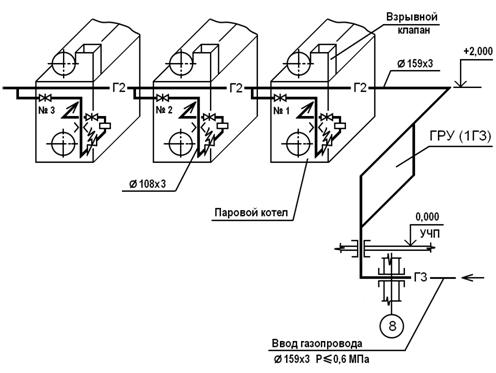

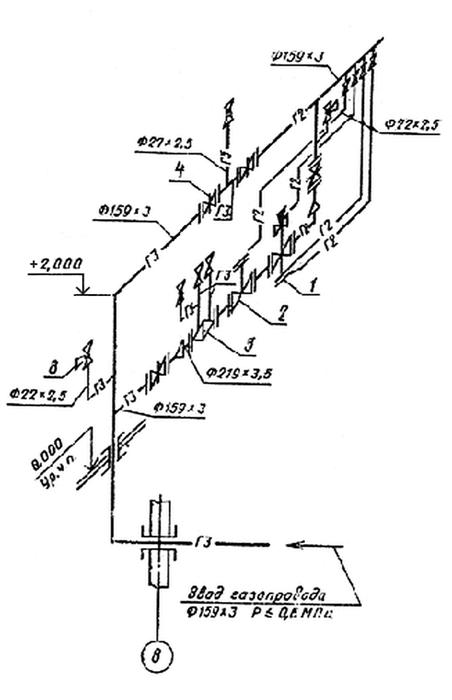

6.2.10 Пример выполнения схемы газоснабжения котельной приведен на рисунке Г.1 (приложе­ние Г), схемы газоснабжения жилого дома – на рисунке Г.2 (приложение Г).

7 Чертежи установок

7.1 Чертежи газоиспользующих установок следует выполнять при наличии в установке двух и более составных частей (элементов установки), необходимости показа способов крепления состав­ных частей установки между собой или к опорным конструкциям, отсут­ствии типовых монтажных чертежей или монтажных чертежей предприятия-изготовителя. В остальных случаях чертежи уста­новок не выполняют.

7.2 На планах и разрезах установок элементы установок изображают упрощенно. При необходи­мо­сти показа способов крепления составных частей установки или их соединения между собой соот­вет­ствующие элементы изображают детально, как правило, на узлах пла­нов и разрезов установок.

7.3 Правила изображения оборудования, трубопроводов, арматуры и других устройств на планах, разрезах и узлах установок принимают по 6.1.2―6.1.5, на схемах установок ― по 6.2.1―6.2.3.

7.4 Элементам установок присваивают позиционные обозначения, состоящие из обоз-начения установки по 4.5 и порядкового номера элемента в пределах установки.

Пример ― 1Г1.1, 1Г1.2, 2Г3.1, 2Г3.2

7.5 На планах и разрезах установок наносят и указывают:

- координационные оси здания (сооружения) и расстояния между ними;

- отметки чистых полов этажей (площадок);

- размерные привязки установок к координационным осям или к элементам конструкций здания (сооружения);

- основные размеры и отметки уровней элементов установок;

- буквенно-цифровые обозначения газопроводов (см. 4.5);

- диаметры газопроводов;

- позиционные обозначения оборудования, арматуры, закладных конструкций и других устройств.

На планах и разрезах установок кроме элементов установок указывают строительные конст­рукции.

7.6 На схеме наносят и указывают:

- оборудование, газопроводы, арматуру и другие устройства;

- контрольно-измерительные приборы (при необходимости).

- буквенно-цифровые обозначения газопроводов, как правило, в разрывах линий газо­прово­дов;

- диаметры газопроводов;

- позиционные обозначения оборудования, арматуры, закладных конструкций и других устройств;

- направление потока транспортируемой среды.

7.7 На чертежах установок приводят, при необходимости, технические требования к монтажу установок.

7.8 К чертежам установок составляют спецификацию по форме 7 ГОСТ 21.101, которую, как правило, помещают на листе, где изображены планы установок. Допускается выполнять специ­фикацию на отдельных листах в качестве последующих листов чертежей.

7.9 В спецификацию к чертежам установок включают оборудование, конструкции уста­новок, арматуру, закладные конструкции и другие устройства, а также газопроводы по каж­дому диаметру.

В спецификацию не включают элементы газопроводов, номенклатуру и количество кото­рых определяют по действующим технологическим и производственным нормам (отводы, переходы, трой­ники, крестовины, фланцы, прокладки, болты, гайки, шайбы).

7.10 В графе «Поз.» указывают позиционные обозначения элементов установок в соот­ветствии с 7.4 последовательно для каждой установки. Для газопроводов графу не запол­няют.

В графе «Наименование» для каждой установки записывают буквенно-цифровое обоз­начение по 4.6 в виде заголовка и подчеркивают.

7.11 В спецификации элементы установок записывают по группам в следующей после­дователь­ности:

- оборудование;

- арматура;

- другие элементы установок;

- закладные конструкции;

- газопроводы по каждому диаметру.

7.12 В основной надписи наименование и буквенно-цифровые обозначения установок (см. 4.6) указывают полностью.

Пример ― Установки 1Г1, 2Г3

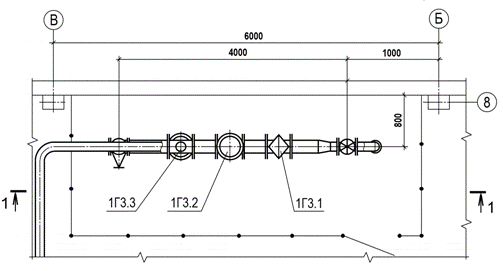

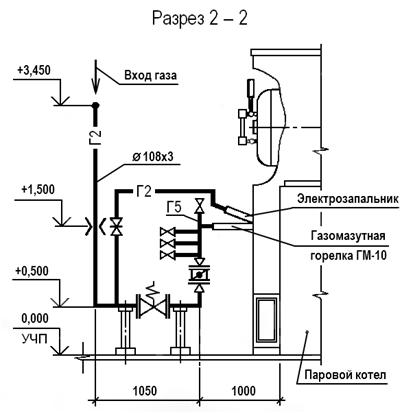

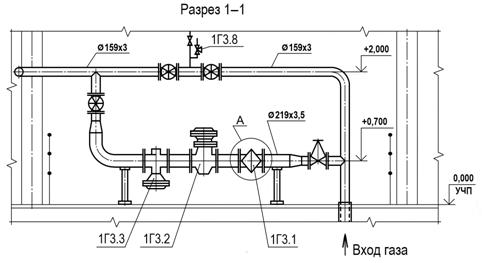

7.13 Примеры выполнения плана и разреза установки приведены, соответственно, на рисунках Д.1 и Д.2 (приложение Д).

Пример выполнения схемы установки приведен на рисунке Е.1 (приложение Е).

Пример выполнения спецификации установки приведен на рисунке Ж.1 (приложение Ж).

8 Спецификация оборудования, изделий и материалов

8.1 Спецификацию оборудования, изделий и материалов (далее – спецификация) выполняют и обозначают по ГОСТ 21.110 с учетом требований настоящего стандарта.

8.2 Если в производственном здании (сооружении) предусматриваются пристроенные или встро­енные части, в которых размещаются вспомогательные помещения, то спецификацию составляют по частям:

- производственная часть;

- вспомогательная часть.

Если в жилом здании предусматриваются пристроенные или встроенные части для размещения предприятий и учреждений общественного назначения, то спецификацию также составляют по частям:

- жилая часть;

- вспомогательная часть.

Наименование каждой части записывают в виде заголовка в графе «Наименование и техничес­кая характеристика» и подчеркивают.

8.3 Элементы систем (оборудование, изделия) и материалы в спецификации или ее части запи­сывают по группам в следующей последовательности:

- оборудование;

- трубопроводная арматура;

- другие элементы систем (в том числе опоры и крепления газопроводов);

- закладные конструкции (отборные устройства для установки контрольно-измеритель­ных при­боров);

- газопроводы;

- материалы.

В пределах каждой группы элементы систем записывают в порядке возрастания их основных параметров (например: типа, марки, диаметра, сечения).

Газопроводы в разделах спецификации записывают по каждому диаметру.

Элементы установок, включенные в спецификации к чертежам установок, также записы­вают в соответствующие группы спецификации.

Элементы газопроводов, номенклатуру и количество которых определяют по дейст­ву­ющим технологическим и производственным нормам, в спецификацию не включают. К таким элементам могут быть отнесены отводы, переходы, фланцы, прокладки, болты, гайки, шайбы и т. п.

8.4 В Спецификации принимают следующие единицы измерений:

- оборудование (установки), опоры (крепления) газопроводов, закладные конструкции (отборные устройства для установки контрольно-измерительных приборов) и другие эле­менты – шт.;

- газопроводы – м;

- материалы изоляционные – м3;

- материалы покрытий и защиты – м2;

- другие материалы – кг.

9 Опросные листы и габаритные чертежи

9.1 Опросные листы и габаритные чертежи выполняют в соответствии с данными предприятий-изготовителей оборудования и комплектуют их в виде отдельного выпуска с наименованием «Опрос­ные листы».

Выпуску «Опросные листы» присваивают самостоятельное обозначение, состоящее из обоз­начения основного комплекта рабочих чертежей марки ГСВ и через точку шифра «ОЛ». Обозначение указывают на титульном листе выпуска опросных листов.

Пример ― ГСВ. ОЛ

9.2 Если опросных листов (габаритных чертежей) два и более, то после титульного листа вы­пуска опросных листов помещают содержание, которое выполняют в соответствии с ГОСТ 21.101. Содержанию присваивают обозначение, состоящее из обозначения выпуска опрос­ных листов и через дефис шифра «С».

Пример ― ГСВ. ОЛ-С

9.3 В наименовании опросного листа (габаритного чертежа) указывают его обозначение или порядковый номер в пределах выпуска.

9.4 Изменения в опросные листы (габаритные чертежи) вносят в соответствии с ГОСТ 21.101 с учетом дополнительных требований настоящего стандарта.

Изменения в опросные листы (габаритные чертежи) вносят самостоятельно в пределах каждого опросного листа (габаритного чертежа).

Сведения об изменениях, вносимых в опросные листы (габаритные чертежи), приводят в графе «Примечание» содержания выпуска опросных листов или в графе «Примечание» ведомости ссылоч­ных и прилагаемых документов (если «Содержание» не выполняют).

9.5 Выпуск опросных листов записывают в разделе «Прилагаемые документы» ведомости ссылочных и прилагаемых документов, входящей в общие данные по рабочим чертежам основного комплекта марки ГСВ.

Приложение А

(обязательное)

Буквенно-цифровые обозначения газопроводов

1

(рекомендуемое)

Условные графические обозначения
газоиспользующего оборудования

1

Открытое акционерное общество «Центр методологии нормирования и стандартизации в строительстве» ()

Генеральный директор

ИСПОЛНИТЕЛИ:

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

к первой редакции проекта межгосударственного стандарта

«Система проектной документации для строительства.

Правила выполнения рабочей документации

внутренних систем газоснабжения»

1 Основание для разработки проекта стандарта

Основанием для разработки проекта межгосударственного стандарта является Программа разработки национальных стандартов Российской Федерации на 2013 год по ТК 465 «Строительство» (шифр 1.13.465-2.083.13).

2 Краткая характеристика объекта стандартизации

Проект межгосударственного стандарта устанавливает состав и правила оформления рабочей документации внутреннего электрического освещения помещений зданий и сооружений различного назначения.

Проект стандарта состоит из разделов:

1 Область применения

2 Нормативные ссылки

3 Термины и определения

4 Общие положения

5 Общие данные по рабочим чертежам

6 Чертежи систем

6.1 Чертежи расположения оборудования и газопроводов

6.2 Схемы систем газоснабжения

7 Чертежи установок систем

8 Спецификация оборудования, изделий и материалов

9 Опросные листы и габаритные чертежи

Приложение А (обязательное) Буквенно-цифровые обозначения газопроводов

Приложение Б (рекомендуемое) Условные графические обозначения газоиспользующего оборудования

Приложение В (справочное) Примеры выполнения чертежей расположения оборудования и газопроводов

Приложение Г (справочное) Пример выполнения схем газоснабжения

Приложение Д (справочное) Примеры выполнения плана и разреза газорегуляторной установки (ГРУ)

Приложение Е (справочное) Пример выполнения схемы установки

Проект настоящего стандарта разработан взамен ГОСТ 21.609–83 с учетом новых требований ГОСТ по структуре и изложению стандарта, а также стандартов ЕСКД и СПДС, устанавливающих общие требования к чертежам и текстовым документам, принятых после введения в действие стандарта, действующего с 1983 года.

Расширена область применения стандарта. Новый проект ГОСТ 21.609—201х устанавливает требования не только к рабочим чертежам, но и к рабочей документации марки ГСВ в целом. В стандарт включены новые разделы — на правила выполнения опросных листов и габаритных чертежей, а также правила составления документации, прилагаемой к основному комплекту рабочих чертежей марки ГСВ — спецификации оборудования, изделий и материалов.

3 Обоснование пересмотра стандарта

Необходимость актуализации стандарта в связи с давним сроком его разработки, превышающим 30 лет. Необходимость учета новых требований к изложению и оформлению межгосударственных стандартов и новых требований действующих стандартов СПДС и ЕСКД.

Необходимость учета факторов, влияющих на состав и объем проектной и рабочей документации сетей инженерно-технического оборудования.

4 Сведения о взаимосвязи проекта стандарта с другими стандартами

Проект стандарта взаимоувязан со стандартами Системы проектной документации для строительства (СПДС) и стандартами Единой системы конструкторской документации (ЕСКД), устанавливающими общие правила выполнения чертежей.

5 Перечень исходных документов, использованных при разработке проекта стандарта

Проект стандарта разработан с учетом требований следующих действующих межгосударственных стандартов:

ГОСТ 1.2–2009 Межгосударственная система стандартизации. Стандарты межгосудар­ственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены

ГОСТ 1.5–2001 Межгосударственная система стандартизации. Стандарты межгосудар­ственные, правила и рекомендации по межгосударственной стандартизации. Общие требования к построению, изложению, оформлению, содержанию и обозначению

ГОСТ 2.301―68 Единая система конструкторской документации. Форматы

ГОСТ 21.101―97 Система проектной документации для строительства. Основные требования к проектной и рабочей документации

ГОСТ 21.110―2013 Система проектной документации для строительства. Спецификация оборудования, изделий и материалов

ГОСТ 21.114―2013 Система проектной документации для строительства. Правила выполнения эскизных чертежей общих видов нетиповых изделий

ГОСТ 21.201—2011 Система проектной документации для строительства. Условные графические обозначения элементов зданий, сооружений и конструкций.

ГОСТ Р 21.1101—2013 Система проектной документации для строительства. Основные требования к проектной и рабочей документации.

6 Сведения о публикации уведомлений о разработке проекта стандарта и завершении его разработки и обсуждения

В информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации http://www. *****/wps/portal/.в сети Интернет размещено уведомление о начале разработки проекта стандарта, опубликованное 24 июня 2013 г.

Первая редакция проекта стандарта размещена на сайте , а также разослана на отзыв по списку в адрес экспертов Рабочей группы 1.2 «Проектирование», а также заинтересованным организациям (например, НОП, члены Рабочей группы 1.2 "Проектирование"), которыми проект стандарта должен быть рассмотрен.

7 Предложения о необходимости мероприятий, связанных с пересмотром настоящего стандарта

Введение в действие настоящего стандарта требует:

·  отмены ГОСТ 21.609-84 после принятия разрабатываемого межгосударственного стандарта и введения его в действие в качестве национального.

·  утверждения стандарта с новым наименованием – «СПДС. Правила выполнения рабочей документации внутреннего газоснабжения"

8 Сведения о разработчиках стандарта

Начальник отдела сертификации и стандартизации проектной документации Начальник технического отдела	125057. г. Москва, а/я 63. Ленинградский пр., 63 Тел. 8(499)1 *****@***ru   Тел +
