Знаки применяемые на лесозаготовках, аншлаги агитационные, знаки ГОСТ
Знак «Проход и проезд запрещен. Валка леса!»
ГОСТ Р.12.4..ССБТ. Цвета сигнальные, знаки безопасности и разметка сигнальная. Код знака: 21 – Запрещение (ПРОЧИЕ ОПАСНОСТИ ИЛИ ОПАСНЫЕ ДЕЙСТВИЯ)Применять для обозначения опасности, не предусмотренной настоящим стандартом. Знак необходимо использовать с поясняющей надписью. В конкретном случае, надпись, поясняющая знак «Проход и проезд запрещен. Валка леса»
1 - основная поверхность; 2 - кант; 3 - кайма; 4 - поперечная полоса
Доля красного сигнального цвета от общей площади запрещающего знака должна составлять не менее 35%.
Красная поперечная полоса выполняется под углом 45° к горизонтали с наклоном слева сверху направо вниз.
Красная поперечная полоса не должна прерываться графическим символом знака.
Графический символ должен быть черного цвета.
Допускается применять запрещающие знаки с поясняющей надписью в центре знака. При этом красную поперечную полосу не наносят. Надпись следует выполнять черным или красным цветом.
«Знак Внимание! Вывозка леса»
Выписка ИЗ ГОСТ Р.12.4.: «Комбинированные знаки безопасности должны иметь прямоугольную форму и содержать одновременно основной знак безопасности и дополнительный знак с поясняющей надписью.
Примеры выполнения комбинированных знаков безопасности представлены на рисунке 8.

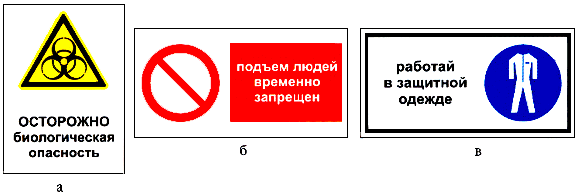

а - текст расположен ниже знака безопасности; б - текст расположен справа от знака безопасности;
в - текст расположен слева от знака безопасности
Рисунок 8 - Примеры выполнения комбинированных знаков безопасности
Цвет прямоугольного блока комбинированного знака - белый.
Цвет фона поясняющей надписи - белый или цвета основного знака безопасности.
Цвет поясняющей надписи - черный для белого или желтого фона; красный для белого фона; белый для красного, синего или зеленого фона.
Цвет каймы - черный или красный.
Цвет канта - белый.
W 09 |
| Внимание. Опасность (прочие опасности) | Применять для привлечения внимания к прочим видам опасности, не обозначенной настоящим стандартом. Знак необходимо использовать вместе с дополнительным знаком безопасности с поясняющей надписью |
Аншлаги «Берегите лес от пожара»
Общепринятые размеры:
- фото-аншлаги 0,8 х 1, 1х1,2м.
- аншлаги с предупреждающим текстом 1 х 1,2м., 1х 1,5 м.
1х0,8м. ЛА-30
Примеры аншлагов, разработанные компанией Агитация г. Петрозаводск
ЛА-8 ЛА-11 ЛА-12
ЛА-13 ЛА-14 ЛА-20
ЛА-22 ЛА-23 ЛА-24
1 х 1,2 м. ЛА-3 ЛА-5 ЛА-9
ЛА-10 ЛА-15 ЛА-16
1х1,5 м. ЛА-25 1х1,5 м. ЛА-27 1 х 0,8 м. ЛА-31
www.
ГОСТ Р 12.4.
ЦВЕТА СИГНАЛЬНЫЕ, ЗНАКИ БЕЗОПАСНОСТИ И РАЗМЕТКА СИГНАЛЬНАЯ
Общие положения
Работодатель или администрация организации должны:
-определять виды и места опасности на производственных, общественных объектах и в иных местах, исходя из условий обеспечения безопасности;
-обозначать виды опасности, опасные места и возможные опасные ситуации сигнальными цветами, знаками безопасности и сигнальной разметкой;
-проводить выбор соответствующих знаков безопасности (при необходимости подбирать текст поясняющих надписей на знаках безопасности);
-определять размеры, виды и исполнения, степень защиты и места размещения (установки) знаков безопасности и сигнальной разметки;
-обозначать с помощью знаков безопасности места размещения средств личной безопасности и средств, способствующих сокращению возможного материального ущерба в случаях возникновения пожара, аварии или другой чрезвычайной ситуации
Размер знака
Расстояние опознания, м | Запр. и предп. знаки | Предупр. знаки | Знаки пожарной безопасности, эвакуационные знаки, знаки медицинского и санитарного назначения, указательные знаки | ||
Диаметр круга, мм | Длина стороны треуг., мм | Длина стороны кв., мм | Высота прямоуг., мм | Длина стороны прямоуг., мм | |
1 | 50 | 50 | 50 | 50 | 50 |
2 | 80 | 100 | 80 | 80 | 160 |
3 | 100 | 100 | 100 | 100 | 200 |
4 | 100 | 150 | 100 | 100 | 200 |
5 | 150 | 150 | 150 | 150 | 300 |
6 | 150 | 200 | 150 | 150 | 300 |
7-8 | 200 | 250 | 200 | 200 | 400 |
9-10 | 250 | 300 | 250 | 250 | 500 |
11-12 | 300 | 400 | 300 | 300 | 600 |
13-14 | 350 | 450 | 350 | 350 | 700 |
15-16 | 400 | 500 | 400 | 400 | 800 |
17-18 | 450 | 550 | 450 | 450 | 900 |
19-20 | 500 | 600 | 500 | 500 | 1000 |
21-22 | 550 | 700 | 550 | 550 | 1100 |
23-24 | 600 | 750 | 600 | 600 | 1200 |
25 | 650 | 800 | 650 | 650 | 1300 |
Запрещающие знаки безопасности
ГОСТ Р 12.4..
Вид |
|
|
|
|
|
|
Код | P01 | P02 | P03 | P04 | P05 | P06 |
Вид |
|
|
|
|
|
|
Код | P07 | P08 | P09 | P10 | P11 | P12 |
Вид |
|
|
|
|
|
|
Код | P13 | P14 | P16 | P17 | P18 | P27 |
Вид |
|
|
|
| ||
питьевой воды" width="60" height="60"/>
Предупреждающие знаки безопасности.
ГОСТ Р 12.4..
Вид |
|
|
|
|
|
Код | W01 | W02 | W03 | W04 | W05 |
Вид |
|
|
|
|
|
Код | W06 | W07 | W08 | W09 | W10 |
Вид |
|
|
|
|
|
Код | W11 | W12 | W13 | W14 | W15 |
Вид |
|
|
|
|
|
Код | W16 | W17 | W18 | W19 | W20 |
Вид |
|
|
|
|
|
Код | W22 | W23 | W24 | W25 | W26 |
Вид |
|
|
|
| |
Код | W27 | W28 | W29 | W30 |
аллергические (раздражающие) вещества" width="52" height="47"/>
Предписывающие знаки безопасности
ГОСТ Р 12.4..
Вид |
|
|
|
|
|
Код | M01 | M02 | M03 | M04 | M05 |
Вид |
|
|
|
|
|
Код | M06 | M07 | M08 | M09 | M10 |
Вид |
|
|
|
|
|
Код | M11 | M12 | M13 | M14 | M15 |
Эвакуационные знаки безопасности
ГОСТ Р 12.4..
Вид |
|
|
|
|
| |
Код | E01-01 | E01-02 | E02-01 | E02-02 | E03 | |
Вид |
|
|
| |||
Код | E04 | E05 | E06 | |||
Вид |
|
|
| |||
Код | E07 | E08 | E09 | |||
Вид |
|
|
| |||
Код | E10 | E11 | E12 | |||
Вид |
|
|
| |||
Код | E13 | E14 | E15 | |||
Вид |
|
|
|
|
|
|
Код | E16 | E17 | E18 | E19 | E20 | E21 |
Вид |
|
| ||||
Код | E22 | E23 |
Знаки пожарной безопасности
ГОСТ Р 12.4..
Вид |
|
|
|
|
|
|
Код | F01-01 | F02 | F03 | F04 | F05 | F06 |
Вид |
|
|
|
|
| |
Код | F07 | F08 | F09 | F10 | F11 |
пожарной охраной)" width="60" height="60"/>
Знаки медицинского и санитарного назначения
ГОСТ Р 12.4..
Вид |
|
|
|
|
|
|
Код | EC01 | EC02 | EC03 | EC04 | EC05 | EC06 |
скорой медицинской помощью)" width="60" height="60"/>Указательные знаки безопасности
ГОСТ Р 12.4..
Вид |
|
|
|
Код | D01 | D02 | D03 |
Комбинированные знаки
Комбинированные знаки безопасности должны иметь прямоугольную форму и содержать одновременно основной знак безопасности и дополнительный знак с поясняющей надписью.
|
|
|
Групповые знаки
Групповые знаки, содержащие на одном прямоугольном блоке два или более основных знака безопасности с соответствующими поясняющими надписями, следует использовать для одновременного изложения комплексных требований и мер по обеспечению безопасности.
|
|
Плакаты по электробезопасности
Инструкция по применению и испытанию средств защиты, используемых в электроустановках от 01.01.01 г.
Вид |
|
|
|
Код | 2.1 | 2.2 | 2.3 |
Вид |
|
|
|
Код | 2.4 | 2.5 | 2.7 |
Вид |
|
|
|
Код | 2.8 | 2.9 | 2.10 |
Вид |
|
|
|
Код | 2.11 | 2.12 | 2.13 |
