Стали для строительных металлоконструкций (стр. 3 )

Наименование стали

Толщина полки, мм

Механические характеристики

Изгиб до параллельности сторон (а – толщина образца, d – диаметр оправки)

Ударная вязкость КСU, Дж/см2 (кгс×м/см2)

при температуре, °С

после механического старения

Предел текучести sт, Н/мм2 (кгс/мм2)

Временное сопротивление sв, Н/мм2 (кгс/мм2)

Относительное удлинение d5, %

– 90

– 40

– 70

Не менее

Не менее

1

2

3

4

5

С235

От 2 до 3,9 вкл.

Св. 4 до 20 вкл.

Св. 20 ” 40 ”

Св. 40 ” 100 ”

Св. 100

235(24)

235(24)

225(23)

215(22)

195(20)

360(37)

360(37)

360(37)

360(37)

360(37)

20

26

26

24

24

d =a

d =1,5a

d =2,0a

d =2,0a

d =2,5a

–

–

–

–

–

–

–

–

–

–

–

–

–

–

–

–

–

–

–

–

С245

От 2 до 3,9 вкл.

От 4 до 10 вкл.

Св. 10 до 20 ”

245(25)

245(25)

245(25)

370(38)

370(38)

370(38)

20

25

25

d =a

d =1,5a

d =1,5a

–

–

–

–

–

–

–

–

–

–

29(3)**

29(3)

С255

От 2 до 3,9 вкл.

От 4 до 10 вкл.

Св. 10 ” 20 ”

Св. 20 ” 40 ”

255(26)

245(25)

245(25)

235(24)

380(39)

380(39)

370(38)

370(38)

20

25

25

25

d =1,5a

d =1,5a

d =1,5a

d =2,0a

–

29(3)**

29(3)

29(3)

–

–

–

–

–

–

–

–

–

29(3)**

29(3)

29(3)

С275

От 2 до 3,9 вкл.

От 4 до 10 вкл.

Св. 10 ” 20 ”

275(28)

275(28)

265(27)

380(39)

380(39)

370(38)

18

24

23

d =1,5a

d =1,5a

d =1,5a

–

–

–

–

–

–

–

–

–

–

29(3)**

29(3)

1

2

3

4

6

С285

От 2 до 3,9 вкл.

От 4 до 10 вкл.

Св. 10 ” 20 ”

285(29)

275(28)

265(27)

390(40)

390(40)

380(39)

17

24

23

d =1,5a

d =1,5a

d =1,5a

–

29(3)

29(3)

–

–

–

–

–

–

–

29(3)**

29(3)

С345

От 2 до 3,9 вкл. От 4 ” 10 вкл

Св. 10 ” 20 ”

Св. 20 ” 40 ”

Св. 40 ” 60 ”

Св. 60 ” 80 ”

Св. 80 ”160 ”

345(35)

345(35)

325(33)

305(31)

285(29)

275(28)

265(27)

490(50)

490(50)

470(48)

460(47)

450(46)

440(45)

430(44)

15

21

21

21

21

21

21

d =2a

d =2a

d =2a

d =2a

d =2a

d =2a

d =2a

–

–

–

–

–

–

–

–

39(4,0)

34(3,5)

34(3,5)

34(3,5)

34(3,5)

34(3,5)

–

34(3,5)

29(3)

29(3)

29(3)

29(3)

29(3)

–

29(3)

29(3)

29(3)

29(3)

29(3)

29(3)

С345К

От 10 до 40 вкл.

345(35)

470(48)

20

d =2a

–

39(4,0)

–

–

С375

От 2 до 3,9 вкл.

От 4 до 10 вкл.

Св. 10 ” 20 ”

Св. 20 ” 40 ”

375(38)

375(38)

355(36)

335(34)

510(52)

510(52)

490(50)

480(49)

14

20

20

20

d =2a

d =2a

d =2a

d =2a

–

–

–

–

–

39(4,0)

34(3,5)

34(3,5)

–

34(3,5)

29(3)

29(3)

–

29(3)

29(3)

29(3)

С390

От 4 до 50 вкл.

390(40)

540(55)

20

d =2a

–

–

29(3)***

–

С390К

От 4 до 30 вкл.

390(40)

540(55)

19

d =2a

–

–

29(3)***

–

С440

От 4 до 30 вкл.

Св. 30 ” 50 ”

440(45)

410(42)

590(60)

570(58)

20

20

d =2a

d =2a

–

–

–

–

29(3)***

29(3)

–

–

С590

От 10 до 36 вкл.

590(60)

685(70)

14

d =3a

–

34(3,5)

–

–

С590К

От 10 до 40 вкл.

590(60)

685(70)

14

d =3a

–

–

29(3)

–

Нормируемая характеристика

Категория

1

2

3

4

Ударная вязкость при:

–  40 °С

–  70 °С

Ударная вязкость после механического старения

+

–

–

–

+

–

+

–

+

–

+

+

Листовой прокат

Листовой горячекатаный прокат (ГОСТ 19903–74*)

Толщина листов а = 0,4 ¸ 160 мм, ширина листов в = 500 ¸ 3800 мм

Листовой прокат, изготовляемый

в рулонах (ГОСТ 19903–74*)

Ширина листов а = 500 ¸ 2200 мм, толщина в = 1,2 ¸ 12 мм

Листовой прокат холоднокатаный (ГОСТ 19904–90)

Толщина проката а = 0,35 ¸ 5 мм, ширина листов в = 500 ¸ 2350 мм

Сортовой прокат простой геометрической формы

Прокат стальной горячекатаный

круглый (ГОСТ 2590–88)

Диаметр d = 5 ¸ 270 мм вкл.

Прокат стальной горячекатаный

квадратный (ГОСТ 2591–88)

Сторона квадрата а = 6 ¸ 200 мм вкл.

Прокат калиброванный шестигранный (ГОСТ 8560–78*)

Размер а = 3 ¸ 100 мм (размер – диаметр вписанной окружности)

Полоса стальная горячекатаная

(ГОСТ 103–76*)

Толщина проката а = 4 ¸ 60 мм, ширина проката в = 11 ¸ 200 мм

Прокат стальной горячекатаный широкополосный универсальный ГОСТ 82–70*)

Толщина проката а = 6 ¸ 60 мм,

ширина проката в = 200 ¸ 1050 мм

Фасонный прокат

Уголки стальные горячекатаные равнополочные (ГОСТ 8509–93)

№ 1 – 25 (номер – высота

полки b в см)

Уголки стальные горячекатаные неравнополочные (ГОСТ 8510–86*)

№ 2,5/1,6 – 20/12,5 (номер cоответствует B/b, где B и b –

высота полок в см)

Двутавры стальные горячекатаные (ГОСТ 8239–89)

№ 10 – 60 (номер – высота

стенки в см)

Швеллеры стальные горячекатаные (ГОСТ 8240–97)

№ 5 – 40 разных серий: У, С, П, Э, Л (номер – высота стенки в см)

Рельсы для наземных и подвесных путей (ГОСТ 19240–73)

Рельс типа Р5 Рельс

двухголовый

Рельс тавровый

Рельсы трёх типов с размерами на рисунке

Трубы

Трубы стальные бесшовные горячедеформированные (ГОСТ 8732–78*)

Наружный диаметр Dн = 20 ¸ 550 мм

толщина стенки трубы а = 2,5 ¸ 75 мм

Трубы стальные бесшовные холоднодеформированные (ГОСТ 8734–75*)

Наружный диаметр Dн = 5 ¸ 250 мм

толщина стенки трубы а = 0,3 ¸ 24 мм

Трубы стальные электросварные

прямошовные (ГОСТ 10704–91)

Наружный диаметр Dн = 10 ¸ 1420 мм, толщина стенки трубы а = 1 ¸ 32 мм

Гнутые профили

Уголки стальные гнутые равнополочные (ГОСТ 19771–93)

Высота стенки в =36 ¸ 160 мм

Швеллеры стальные гнутые равнополочные (ГОСТ 8278–83*)

Высота h = 25 ¸ 410 мм,

ширина в =20 ¸ 100 мм

Профили стальные гнутые

С-образные равнополочные (ГОСТ 8282–83*)

Высота h = 50 ¸ 200 мм,

ширина в =32 ¸ 100 мм

Профили стальные гнутые корытные равнополочные

(ГОСТ 8283–93)

Высота h = 30 ¸ 365 мм,

ширина в =30 ¸ 120 мм

Профили стальные гнутые замкнутые сварные квадратные

(ТУ –79)

Наружный размер сторон

h = 63 ¸ 200 мм

Профили стальные гнутые зетовые (ГОСТ 13229–78*)

Высота h = 40 ¸ 340 мм,

ширина полки в =32 ¸ 87 мм

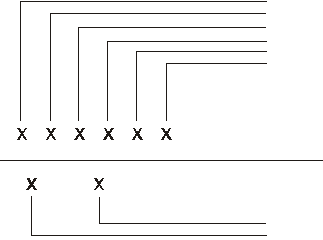

Вид проката – уголок, двутавр, швеллер, лист, рулон и др.

Размеры проката ил номер профиля

Точность прокатки (А, Б, В)

Плоскостность – для листов (ПО, ПВ, ПН)

Вид кромки – для листов (О, НО)

Номер стандарта на сортамент – (ГОСТ 8509-86, ГОСТ 8510-86 и другие)

Категория для проката из стали С345 и С375 (1, 2, 3, 4)

Сталь по ГОСТ (С235, С245, С285 и другие)
