Вооружение корабля и приборы кораблевождения
Глава VI
ВООРУЖЕНИЕ КОРАБЛЯ И ПРИБОРЫ КОРАБЛЕВОЖДЕНИЯ
На кораблях Военно-Морского Флота устанавливают артиллерий-ское, ракетное, торпедное, минное, противолодочное, самолетное и штурманское вооружение.
Каждый вид вооружения представляет собой сложнейший комп-лекс различных систем и устройств, причем большая часть этих устройств и систем расположена внутри корабля.
При изготовлении модели корабля судомоделисту приходится делать только те детали вооружения, которые находятся снаружи корабля— на палубах, мостиках, мачтах и т. п.
§ 24. АРТИЛЛЕРИЙСКОЕ ВООРУЖЕНИЕ
Корабельная артиллерия сравнительно долго была единственным огневым средством флота для поражения морских, береговых и воздушных целей и имела решающее значение в боевых действиях на море. Ею оснащались корабли всех классов. Часть артиллерии, имевшая наибольший калибр и решавшая основные задачи, именовалась артиллерией главного калибра, а остальная подразделялась на универсальную и зенитную.
Артиллерия главного калибра линейных кораблей размещалась в двух, трех и четырех башнях — по 2—4 орудия в каждой. Башни располагались в диаметральной плоскости корабля в одну линию или с возвышением одних башен над другими, или со сдвигом от диаметральной плоскости (эшелонно). Калибр (внутренний диаметр ствола) главного калибра артиллерии линкоров времен второй мировой войны достигал 457 мм.
Для поражения воздушных целей линейные корабли имели зенитную артиллерию, которая была представлена артиллерийскими установками крупного (100 мм и более), среднего (76—100 мм) и малого калибра (менее 76 мм).
Система вооружения крейсеров была схожа с системой вооружения линейных кораблей.
Артиллерия главного калибра тяжелых крейсеров имела калибр орудий 203—305 мм, а легких крейсеров — 50—180 мм и устанавливалась, как правило, в трех орудийных башнях (рис. 88). Универ-

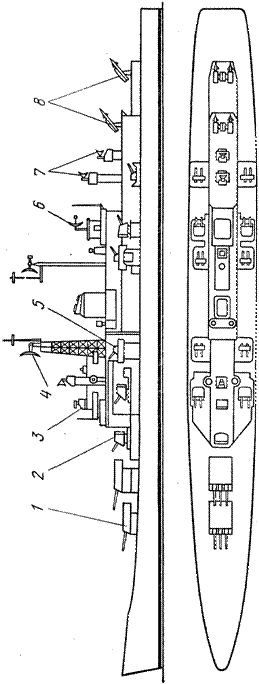

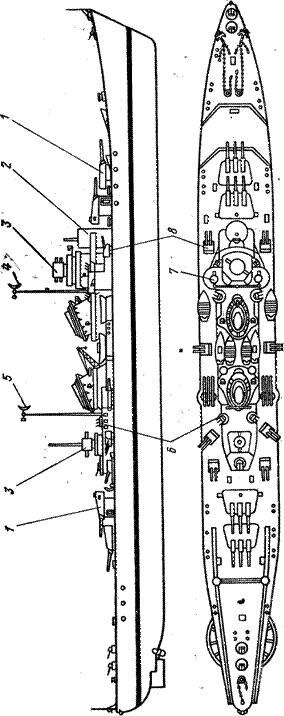

| Рис. 88. Размещение артиллерии на-легком крейсере: 1 — башни главного калибра, 2 — боевая рубка, 3 — командно-дальномерные посты артиллерии главного калибра, 4 — радиолокационная станция (РЛС) обнаружения воздушных целей, 5 — РЛС обнаружения надводных целей, 6 — многоствольные малокалиберные зенитные артиллерийские уста- новки, 7 -* посты управления огнем универсальной артиллерии, 8 — универсальные артиллерийские установки |
|
|

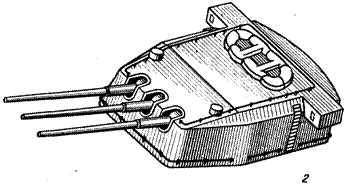

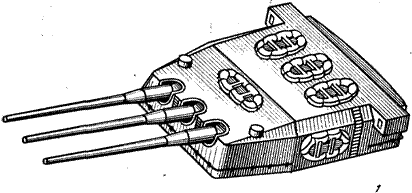

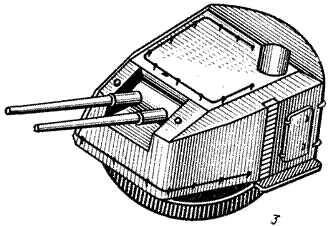

Рис. 89. Макет башен главного калибра моделей кораблей: 1 — линейного корабля, 2 — крейсера, 3 — эскадренного миноносца
| Рис. 90. Схема размещения артиллерийского и ракетного оружия на крейсере-ракетоносце типа «Бостон» (США): 1—башни главного калибра (203мм), 2 — универсальные башенные автоматические артиллерийские установки (127мм), 3 — командно-дально-мерный пост артиллерии главного калибра, 4 — РЛС обнаружения надводных целей; 5 — автоматические артиллерийские установки (76 мм), 6 — РЛС обнаружения воздушных целей, 7 — станция наведения управляемых ракет; 8 — пусковые установки зенитных управляемых ракет |
сальная и зенитная артиллерия на крейсерах (10—20 стволов) состояла из одно - или двухорудийных установок калибром до 130 мм. Малокалиберная зенитная артиллерия была представлена большим числом многоствольных установок.
Артиллерийское вооружение эскадренных миноносцев состояло из четырех-шести орудий калибром 102—150 мм и малокалиберных зенитных установок (20—30 стволов).
Сторожевые корабли имели два—четыре орудия калибром 76— 120 мм и некоторое количество зенитных автоматических артиллерийских установок малого калибра.
На рис. 89 показаны макеты некоторых видов артиллерийских башен главного калибра линейного корабля, крейсера и эскадрен-ного миноносца времен второй мировой войны.
Длина ствола артиллерийских установок равна обычно 55—70 калибрам. Размеры артиллерийских башен главного калибра были (ориентировочно) следующие: линкоров — 15,5 X 11 X 3,3 м, крейсеров — 7 X 5 X 2 м, эскадренных миноносцев — 3,7 X 2,8 X 2,4 м. С появлением и развитием ракетно-ядерного оружия изменилась роль корабельной артиллерии и характер задач, решаемых ею. Она, как правило, стала универсальной, способной поражать воздушные, береговые и морские цели. Калибр орудийных стволов на крупных кораблях уменьшился (на крейсерах — до 203 мм, эсминцах — до 130 мм, фрегатах — до 127 мм). Сократилось и общее количество орудий. В современных условиях артиллерия в большинстве случаев устанавливается в сочетании с управляемым ракетным оружием (рис. 90).

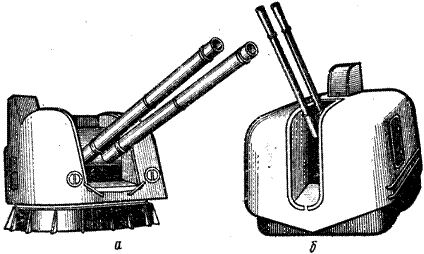

Рис. 91. Современные американские универсальные башенные установки: а — универсальная башенная автоматическая установка (120 мм), б — башенная автоматическая зенитная артиллерийская установка (57 мм) |
Корабельная артиллерия наших дней представляет собой сложный технический комплекс, в который входят артиллерийские уста-
|
|
|
Рис, 92, Макеты современных малокалиберных зенитных установок
новки, боеприпас и приборы управления стрельбой. Корабельные артиллерийские установки в основном являются универсальными. Они способны вести огонь по морским, береговым и воздушным целям с одинаковой точностью.
Современная артиллерия может быть разделена на артиллерию крупного калибра (100—203мм), среднего (76—90мм) и малого (менее 76 мм). Орудия калибром до 100 мм устанавливают на малых
|
кораблях (катерах, тральщиках, противолодочных кораблях), а калибром 100—203 мм на крупных кораблях (авианосцах, крейсерах, эскадренных миноносцах). Малокалиберными зенитными установками, обычно многоствольными, вооружают корабли почти всех классов.
По конструкции корабельные артиллерийские установки подразделяют на башенные, палубно-башенные и палубные.

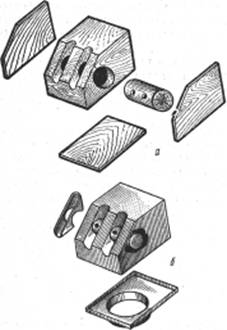

Рис. 93. Изготовление артиллерийских башен: а — из дерев, б — из листового металла |
Большинство артиллерийских установок среднего и крупного калибров имеют башенное исполнение. Их механизмы и приборы, а также места личного состава защищены броней от осколков снарядов, пуль и ядерного воздействия. Характерными чертами современных корабельных башен являются их герметичность и овальность (рис. 91).

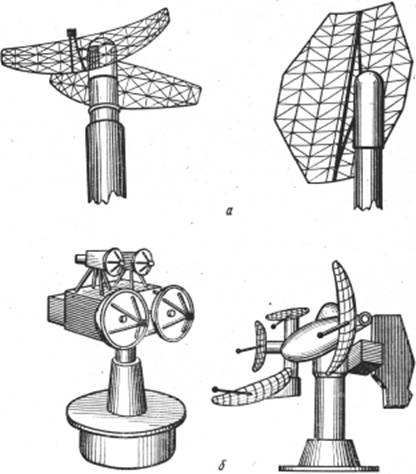

Рис. 94. Дальномерные посты: а — артиллерии главного калибра, б — зенитной артиллерии
По производству выстрела различают автоматические и полуавтоматические корабельные артиллерийские установки. Например, зенитные артиллерийские установки малого калибра (рис. 92) все автоматические; крупного и среднего калибров — полуавтоматические и автоматические.
Артиллерийские установки малого калибра служат для борьбы с воздушным противником, действующим на небольших высотах, и могут быть использованы для стрельбы по малым надводным и береговым целям.
Изготовление макетов артиллерийских башен показано на рис.93.
Все современные корабли оснащены приборами управления стрельбой, которые образуют целые системы счетно-решающих приборов, работающих в тесной связи со средствами обнаружения и целеуказания.
Основным средством обнаружения и целеуказания в настоящее время являются радиолокационные станции. С их помощью обнаруживают воздушные и морские цели, опознают их, определяют координаты движения цели, дальность до нее, направление и угол прицела.
Для определения государственной прин адлежности самолетов и кораблей служат специальные радиолокационные станции опознавания.
Кроме радиолокационных станций, для обнаружения и целеуказания применяют как вспомогательные средства визиры целеуказания и дальномеры (рис. 94).
§ 25. РАКЕТНОЕ ОРУЖИЕ БОЕВЫХ КОРАБЛЕЙ
В настоящее время военно-морские флоты многих государств имеют в своем составе корабли, оснащенные ракетным оружием.
Важнейшими преимуществами управляемого ракетного оружия перед другими видами оружия являются более высокая вероятность
|
попадания, практически неограниченная дальность действия и универсальность, Для запуска ракет применяются относительно простые и легкие стартовые (пусковые) устройства.
Ракетное оружие принято разделять на три основных вида, а именно: комплексы неуправляемого ракетного оружия, комплексы управляемых крылатых ракет и комплексы баллистических ракет.
Рис. 95. Макет установки для запуска корабельных неуправляемых ракет (HP) |
Вероятность попадания управляемых ракет, по данным зарубежной печати, превышает 50%.
По месту старта и месту цели все ракеты разделяются на четыре класса:
«земля — земля», «земля — воздух», «воздух — воздух» и «воздух — земля».
В Военно-Морском Флоте каждый класс разбивают на подклассы. Для корабельного ракетного оружия характерны следующие подклассы ракет: «корабль — корабль», «корабль — земля», «корабль — подводная лодка», «подводная лодка — корабль», «подводная лодка— земля», «корабль — воздух» и «подводная лодка — воздух».
По конструкции неуправляемые ракеты делят на собственно ракеты, реактивные бомбы и реактивные торпеды.
Одним из первых образцов ракетного оружия, нашедшим cefe широкое применение в боевых действиях как на суше, так и на море, были неуправляемые ракеты (HP) различных классов. Уже в Великую Отечественную войну установки неуправляемых ракет, которые называли «катюшами», наводили страх на гитлеровские полчища.
Неуправляемые ракеты, используемые с кораблей, чаще всего бывают осколочного и фугасного действия. Они служат для нанесения ударов по легким береговым укреплениям, огневым точкам и живой силе противника.
Для запуска неуправляемых ракет применяют простейшее стартовое оборудование в виде металлических лотков или труб (рис. 95). Огонь может вестись как одиночными выстрелами, так и залпом. Управление огнем осуществляется из боевой рубки. Система управления огнем неуправляемых ракет включает дальномеры и простейшую аппаратуру.
Другой разновидностью корабельного неуправляемого ракетного оружия являются противолодочные реактивные бомбы и реактивные торпеды.
Наиболее широкое распространение на кораблях получили комплексы с управляемыми ракетами. Различают управляемые ракеты ближнего действия (до 1000 км), средней дальности (1000—5000 км) и дальнего действия, применяемые для нанесения ударов по объектам, находящимся на удалении свыше 5000 км.

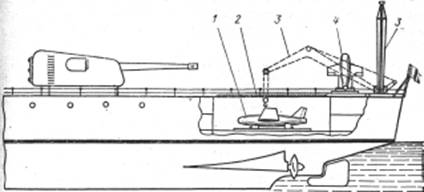

Рис. 96. Примерная схема размещения крылатых ракет на тяжелом крейсере: 1 — крылатая ракета в погребе, 2 — сдвигающаяся крышка люка погреба, 3 — поворотный кран, 4 — крылатая ракета на стартовой установке

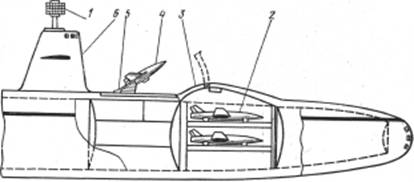

Рис. 97. Примерная схема размещения крылатых ракет на атомной подводной
лодке:
1 — убирающийся пост управления ракетой, 2 — крылатые ракеты, 3 — крышка люка, 4 — крылатая ракета в положении старта, 5 — направляющие стартовой установки, 6 —
ограждение рубки
Крылатые ракеты «корабль — корабль», «корабль — земля» имеют различный внешний вид: некоторые из них с раздвинутыми крыльями Напоминают самолет-истребитель, другие похожи на крылатую тор-педу. Запуск крылатых ракет производится с наклонных направляю-щих (рис. 96) и из контейнеров, расположенных на палубе.
На подводных лодках крылатые ракеты хранят и запускают из специальных контейнеров или торпедных аппаратов.
Размещение баллистических ракет на подводных лодках производится, как правило, в специальных вертикально расположенных шахтах, откуда они выталкиваются сжатым воздухом или специальным зарядом (рис. 97).
|
Крылатые ракеты «ко, рабль — корабль» с крестообразным оперением (аналогичные зенитным) запускают с пусковых установок, представляющих собой массивные трубы (рис. 98).
|
Зенитные управляемые крылатые ракеты (ЗУР) «земля — воздух» («корабль — воздух») являются наиболее эффективным средством борьбы с авиацией.
Корабельные комплексы зенитных управляемых ракет (ЗУР) используют не только для самообороны отдельного корабля, но и в системе ПВО соединений кораблей для отражения ударов с воздуха.

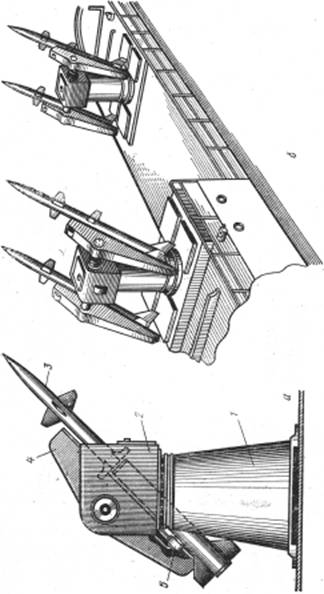

Рис. 98. Макет пусковых Установок для запуска ракет «корабль — корабль» с крестообразно расположенными крыльями: в - г - на жестком основании, б — на вращающемся основании |
Корабельная зенитная управляемая ракета (ЗУР) представляет собой ракету с кре-стообразно расположенными крыльями различной конфигурации (рис. 99). В носовой части ракеты чаще всего размещается аппаратура самонаведения и боевая часть, снабженная обычным или ядерным боевым зарядом. Длина ракет не превышает 6—7 м.
Для хранения ракет наиболее распространены системы погребного типа с вертикальным расположением ЗУР (рис. 100).
Стартовые установки для запуска зенитных ракет (рис. 101) имеют несколько приводов — горизонтального наведения, вертикального наведения — и замков крепления снарядов на направляющих. Пссле досылки ракета надежно фиксируется на направляющих с помощью специальных замков.
Баллистические ракеты находятся на вооружении подводных лодок и некоторых надводных кораблей. Запускают их, как правило, вертикально из подводного положения.
Баллистические ракеты являются стратегическим оружием военно-морских сил. В капиталистических странах им уделяется много внимания. Корабельные баллистические ракеты предполагается использовать для поражения важных неподвижных объектов-целей,
Рис. 99. Аэродинамические схемы зенитных управляемых ракет (ЗУР)
с крестообразным оперением: а — «утка», б — «управляемое крыло»; в — «управляемое оперение»

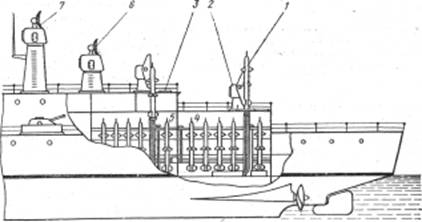

Рис. 100. Примерная схема размещения ЗУР с вертикальной подачей на тяжелом крейсере:
1 — ЗУР, 2 — стартовая установка, 3 — крышка люка системы подачи ракет, 4 и 5 — погреба ЗУР, 6 — антенный пост РЛС стартовой установки № 1, 7 — антенный пост РЛС
стартовой установки № 2
| Рис. 101. Установки для запуска ЗУР (США): а — типа «Терьер»; б — на тяжелом крейсере; 1 — неподвижное основание (тумба), 2 — головка (вращающаяся часть пусковой установки), 3 — ЗУР, 4 — направляющая, 5 — замок удержания ракеты на направляющей |
имеющих стратегическое и оперативное значение (военно-морские базы, важные промышленные центры и т. п.).
При изготовлении модели подводной лодки из всего комплекса баллистических ракет показываются только крышки контейнеров,
расположенных на верхней палубе.
Системы управления ракетами
Система управления полетом ракет является одной из самых ответственных частей ракетного комплекса — его «мозгом». Она состоит из системы наведения и бортовой аппаратуры самонаведения.
В систему управления полетом ракет входят различные радиолокационные станции (РЛС).
