Задание на разработку курсового проекта №1 «Малоэтажный жилой дом» спец. 5. «Архитектурное проектирование и внутренний интерьер»

Харьковский колледж строительства, архитектуры и дизайна.

Цикловая комиссия спец. 5. «Архитектурное проектирование и внутренний интерьер»

ЗАДАНИЕ*

на разработку курсового проекта №1

«Малоэтажный жилой дом»

спец. 5. «Архитектурное проектирование и внутренний интерьер»

Студент: ПОЛЯНСКИЙ

Группа: АС – 21

Семестр: 1

Год: 2011

Руководитель:

Консультант:

Даты защиты и сдачи проекта*** ______________________________ декабря 2011 г.

Дата выдачи задания ___________________________ ________________________________

(число, месяц, год) (подпись и фамилия студента)

________________________________

(подпись и фамилия руководителя)

Дата защиты проекта** ___________________________ ________________________________

(число, месяц, год) (подпись и фамилия студента)

________________________________

(подпись и фамилия руководителя)

* Задание является неотъемлемой частью курсового проекта и подшивается в пояснительную записку.

** Заполняется в день защиты и сдачи проекта.

***Цикловой комиссией назначаются три даты защиты и сдачи курсового проекта. Защита и сдача курсового проекта после назначенных дат оценивается на 1(один) балл ниже.

Харьков

2011 г.

СОДЕРЖАНИЕ

1.  Введение

2.  Содержание текстовой части

3.  Содержание графической части

4.  Календарный график выполнения и сдачи курсового проекта.

Приложения 1. Индивидуальное объемно-планировочное задание

Приложение 2. Виды таблиц и спецификаций.

Приложение 3. Рекомендуемая справочная и нормативная литература.

1.  ВВЕДЕНИЕ

Темой проекта являются малоэтажные жилые дома коттеджного типа с использованием энергоэффективных ограждающих конструкций стен.

Исходным материалом для проектирования является объемно-планировочные решения, приведенные в приложении 1.

Состав проекта.

·  Текстовая часть. Пояснительная записка.

·  Графическая часть. (3 планшета 800х600 мм). Экспозиционные чертежи в объеме архитектурных решений и лист основных конструктивных решений в объеме рабочей документации.

2.  СОДЕРЖАНИЕ ТЕКСТОВОЙ ЧАСТИ

Пояснительная записка выполняется объемом до 20 листов печатного текста (размер шрифта 11) на листах формата А 4 (210х297 мм) с учетом требований стандартов. Первая страница оформляется как титульный лист (приложение 2).

Пояснительная записка в обязательном порядке брошюруется пластиковой скрепкой – пружиной с защитной лавсановой пленкой в начале и картонной подложкой в конце.

В состав пояснительной записки включается:

·  Исходные данные для проектирования – задание на проектирование.

·  Общая характеристика проектируемого объекта

·  Решения по генеральному плану участка

·  Технологические решения

·  Архитектурные решения

·  Основные конструктивные решения.

Приложения к пояснительной записке:

Задание на проектирование

·  Ведомость основной нормативной и ссылочной документации. (Приложение 2)

·  Ведомость отделки жилых помещений в объеме этажа. (Приложение 2)

·  Экспликация полов в объеме этажа. (Приложение 2)

·  Экспликация оконных блоков. (Приложение 2)

·  Технико-экономические показатели по генеральному плану.

·  Технико-экономические показатели по объемно-планировочному решению здания.

3.  СОДЕРЖАНИЕ ГРАФИЧЕСКОЙ ЧАСТИ

Графическая часть курсового проекта выполняется в ручную на 3-4 х планшетах размерами 600Х800 мм с учетом требований госстандартов по оформлению проектной документации в строительстве.

Решения по генплану, фасады, перспективы и визуализации интерьера выполняется с учетом экспозиционной подачи материала (графическая передача объема, введение цвета, различные архитектурные графики (тушь, отмывка, гуашь, аэрограф).

Плотность заполнения листов графической части 70-75 %.

В состав графической части включается:

3.1. Архитектурные решения:

·  Генеральный план благоустройства участка, (1:200)

·  Фасады - главный и дворовой, (1:100, 1:50)

·  План 1-го этажа (1:50)

·  План 2-го этажа или мансардного этажа (1:50)

·  Фрагмент плана для разработки решения интерьера с расстановкой мебели и оборудования. (1:50)

·  Перспектива интерьера.

·  Индивидуальная разработка элемента благоустройства участка. См. приложение 1. п.17

3.2. Конструктивные решения:

·  Разрезы по зданию (1:50)

·  Схема раскладки элементов фундамента. (1:100)

·  Схема раскладки элементов перекрытия этажа. (1:100)

·  Схема раскладки элементов стропильной конструкции. (1:100)

·  План кровли. (1:100)

·  Конструктивный разрез по наружной ограждающей конструкции. (1:20)

·  Основные конструктивные узлы. (1:10,1:20)

4.  КАЛЕНДАРНЫЙ ГРАФИК ВЫПОЛНЕНИЯ И СДАЧИ КУРСОВОГО ПРОЕКТА.

4.1. Получение задания на проектирование и ознакомление с заданием

4.2. Определение конструктивного решения основных несущих и ограждающих конструкций.

4.3. Определение объемно - планировочного решения здания в целом. Прорисовка основных функциональных связей помещений.

4 часа.

Утверждение с руководителем проекта.

4.4. Выполнение расчетов по необходимым элементам планировочного решения генплана участка.

4.5. Разработка схемы организации генплана участка с учетом противопожарных и санитарных разрывов между внутри дворовыми сооружениями и зелеными насаждениями с организацией основных проездов автомобильного транспорта, элементов благоустройства. Принятие решений по организации вертикальной планировки с учетом отведения ливневых стоков.

8 часов.

Утверждение с руководителем.

4.6. Разработка композиционной компоновки графической части курсового проекта в целом.

4 часа.

Утверждение с руководителем.

4.7. Разработка решений фасадов.

4.8. Вычерчивание планов и фасадов

4.9. Вычерчивание генплана

50 часов

Промежуточный контроль (процент - оценивание) объема выполненной работы.

4.10.  Вычерчивание разрезов.

4.11. Вычерчивание схем элементов фундаментов, перекрытия стропильной конструкции и плана кровли

4.12. Вычерчивание конструктивного разреза наружных ограждающих конструкций

4.13. Вычерчивание узлов.

48 часов

Промежуточный контроль (процент - оценивание) объема выполненной работы

4.14. Вычерчивание перспектив и визуализации интерьера.

4.15. Подготовка и написание пояснительной записки.

16 часов

Предварительная защита курсового проекта с руководителем – 2 часа

Защита и сдача курсового проекта комиссии колледжа по архитектурному проектированию – 1 час.

ИТОГО по Курсовому проекту – 133 часа.

ПРИЛОЖЕНИЕ 1.

Климатическая зона строительства – АРК г. Алушта.

Размер земельного участка – 15 соток (1500 м2)

Рельеф спокойный.

Габаритные размеры проектируемого здания 12,5 х12,5м.

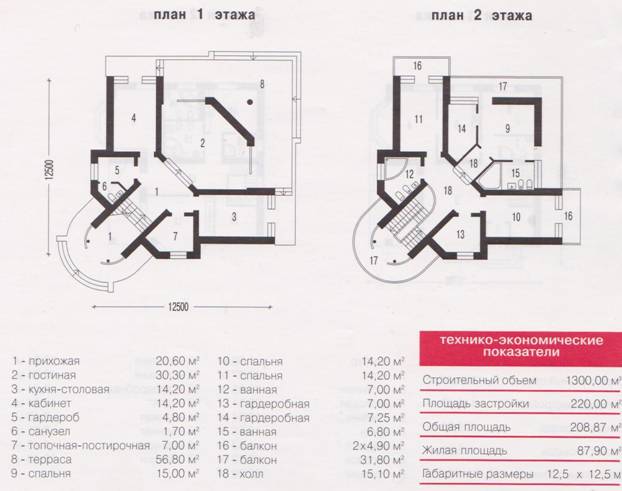

Планы первого и второго этажей:

Общий вид проектируемого коттеджа (предложение как вариант решения фасадов, цветовое решение разрабатывается индивидуально)

Основные требования к проекту:

1.  Этажность – двухэтажное здание. Высота первого и второго этажей – 3,3 м.

2.  Внутриквартирная лестница – по металлическим косаурам из наборных ступеней.

3.  Фундамент – монолитная железобетонная плита

4.  Каркас здания – монолитный железобетонный.

5.  Стены наружные – пеноблок М400

6.  Внутренние стены и перегородки – пеноблок М400, гипсокартонные системы.

7.  Перекрытие – монолитное железобетонное.

8.  Стропильная конструкция – металлическая с деревянными элементами обрешетки и устройством флюгарок.

9.  Кровельное покрытие – битумная черепица.

10.  Отделка фасада – Фасадная плитка под «рваный камень» минеральная декоративная фасадная штукатурка.

11.  Стилевое решение фасада – арт-техно.

12.  Стилевое решение интерьера – техно.

13.  Инженерное обеспечение – индивидуальное отопление, водопровод, канализация.

14.  Виды канализации – хоз. фикальная и ливневая.

15.  Зона генплана участка – Пригласительная зона центрального входа, зона тихого отдыха, детская игровая зона, хозяйственная зона.

16.  Внутридворовые строения – Детские игровые малые архитектурные формы, малые архитектурные формы зоны отдыха (пергала, фонтан-каскад, декоративный бассейн, беседка с мангалом, баня-сауна с крытым бассейном, зимний сад, хозяйственные постройки)

17.  Озеленение – газонная трава и цветниковые культуры, кустарниковые декоративные насаждения, группы деревьев декоративных пород, фруктовые деревья, огороднические культуры)

18.  Элементы благоустройства – дорожки с элементами декоративного твердого покрытия, бордюрный камень, элементы наружного освещения (общего, локального и декоративного назначения), элементы ливневой канализации, камень-дикарь)

19.  Разработать вариант элементов ограждения террас.

20.  Разработать цветовое решение фасадов коттеджей.

ПРИЛОЖЕНИЕ 2.

Форма титульного листа (формат А4)

Харьковский колледж строительства, архитектуры и дизайна.

спец. 5. «Архитектурное проектирование и внутренний интерьер»

НАИМЕНОВАНИЕ

Выполнил:

Студент ___ курса, _____группы

_________________________/Ф. И.О./

Руководитель:

________________________ /Ф. И.О./

Харьков

2011 г.

ПРИЛОЖЕНИЕ 2. (продолжение)

Ведомость основной нормативной и ссылочной документации.

Ведомость отделки помещений в объеме этажа.

30 20 20

Экспликация полов в объеме типового этажа.

Экспликация полов помещений.

ПРИЛОЖЕНИЕ 2. (продолжение)

Форма оформления углового штампа на чертежах.

ПРИЛОЖЕНИЕ 3.

Рекомендуемая справочная и нормативная литература.

1.  ДБН В 2. « Жилые дома»

2.  ДБН В 2. «Дома и сооружения. Доступность домов и сооружений для маломобильных групп населения»

3.  ДБН В 2. «Основания и фундаменты»

4.  ДБН В 2. «Конструкции зданий и сооружений»

5.  ДБН 360-92 «Планировка и застройка населенных мест»

6.  ДБН В 2.4-1-94 «Планировка и застройка сельских поселений» (Отменен. Заменен ДБН 360-92 «Планировка и застройка населенных мест». Предложен как вариант)

7.  «Благоустройство приусадебных участков»

8.  «Малоэтажные дома»

9.  «Архитектурные конструкции. Книга 1. Архитектурные конструкции малоэтажных жилых домов»

10.  «Строительство деревянного дома»

11.  «Печи и камины»

12.  Йожеф Косо «Устройство мансард»

13.  Йожеф Косо «Лестницы»

14.  «Кровельные материалы для строительства и ремонта индивидуальных домов»
