Схема теплоснабжения Гагаринского городского поселениям на период до 2028г (стр. 4 )

4.  Решения по новому строительству, реконструкции и техническому перевооружению источников тепловой энгергии

4.1.  Предложения по реконструкции и техническому перевооружению источников

4.1.1. Районная котельная

Площадки нового строительства, запланированного в I очередь, попадают в зону действия районной котельной.

Районная котельная по тепловой мощности является дефицитной, поэтому для качественного теплоснабжения существующих и перспективных потребителей необходимо:

·  построить новую блочно-модульную котельную БМК-6 для покрытия тепловой нагрузки от ЦТП-3, ЦТП-4, ЦТП-5 и ЦТП-6;

·  освободившуюся тепловую мощность районной котельной использовать для присоединения предполагаемых перспективных нагрузок расположенных справа от ул. Мелиоративная, а также, на теплоснабжение жилых домов по ул. Молодежная, запитанных в настоящее время от котельной МКК (с октября 2013г дома №№ 2;4;6;8;10 по ул. Молодежная будут отапливаться от Районной котельной Qmax = 0.73 Гкал/час); подключенная нагрузка районной котельной составит 25,7 Гкал/ч;

·  частично реконструкцировать тепловую сеть районной котельной и пяти ЦТП с заменой морально и физически устаревшего оборудования.

Данные мероприятия позволят сократить эксплуатационные затраты, связанные с высокими тепловыми потерями, повысить качество и надежность теплоснабжения.

4.1.2. Котельная № 2, № 3 и № 5

Необходимо предусмотреть возможность работы котельных от резервного вида топлива при аварийных ситуациях на газопроводе. В настоящее время возможности работы на любом другом виде топлива, кроме природного газа, не предусмотрено проектом. В качестве резервного и аварийного топлива предлагается использовать дизельное топливо.

Также необходима замена части тепловых сетей на новые, в ППУ изоляции, что позволит избежать влияния грунтовых вод на тепловые потери в сетях, исключит возможность возникновения утечек в зимний период, повысит надежность и энергоэффективности системы теплоснабжения от котельной в целом.

Таблица 5 – Предложения по реконструкции и техническому перевооружению источников

4.2.  Предложения по строительству источников тепловой энергии

4.2.1. Новая блочно-модульная котельная №6

Предлагаемая новая БМК-6 мощностью 25 Гкал/ч предусмотрена для покрытия тепловой нагрузки от ЦТП-3, ЦТП-4, ЦТП-5 и ЦТП-6 и частично нагрузки перспективного строительства.

4.2.2. Новые блочно-модульные котельные № 7, № 8, №9 и № 10

Площадки нового строительства, запланированного в I очередь, попадают в зону действия котельной .

Котельная является источником тепла несоразмерно удаленным от основных потребителей тепловой энергии, что, в совокупности с неудовлетворительным состоянием тепловых сетей, приводит к большим тепловым потерям (более 15% от нормативных), сложностям в обслуживании сетей и использовании мощного насосного оборудования на источнике тепловой энергии.

Предлагается поэтапное строительство четырех блочно-модульных котельных: БМК № 7, № 8, № 9 и № 10 (Рисунок 4), работающих без постоянного присутствия обслуживающего персонала, имеющих дистанционную передачу параметров и сигналов об аварийных отключениях и, установленных в непосредственной близости к потребителям тепловой энергии (около ЦТП) позволит с учетом затрат на транспортирование теплоносителя повысить энергоэффективность производимой тепловой энергии, снизить стоимость 1Гкал тепловой энергии, сократить потребление энергоресурсов, увеличить надежность работы систем теплоснабжения в целом.

При этом потребителей по , 89, 91, 93 и 102 предлагается перевести на индивидуальное отопление.

Подключение новых потребителей, находящихся в зоне действия котельной , целесообразно проводить к новым блочно-модульным котельным.

4.2.3. Новые блочно-модульные котельные № 11, № 12 и № 13

Площадки нового строительства, запланированного на расчётный срок, находятся в стороне от зон действия существующих котельных, поэтому для теплоснабжения вновь вводимых строительных фондов необходимо строительство блочно-модульных котельных – по одной на каждый микрорайон (см. Рисунок 4).

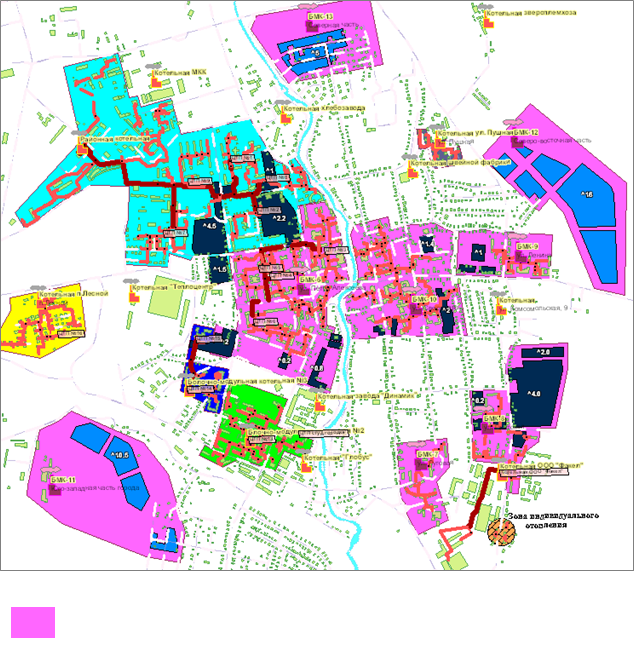

Рисунок 4 – Зоны действия существующих и перспективных источников тепловой энергии

Таблица 6 – Предложения по строительству источников тепловой энергии

5.  Решения по новому строительству и реконструкции тепловых сетей

5.1.  Районная котельная

Фактические тепловые потери в сетях районной котельной составляют около 20% от отпускаемого количества тепла. Тепловые сети находятся в неудовлетворительном состоянии (ПРИЛОЖЕНИЕ «Тепловизионное обследование тепловых сетей Районной котельной»). Необходима замена магистральных тепловых сетей и частично распределительных. Подключение новых потребителей предполагает строительство новых тепловых стей и реконструкцию существующих с увеличением пропускной способности. Оборудование ЦТП морально и физически устарело, необходима замена оборудования пяти ЦТП с учётом увеличения нагрузки за счёт подключения новых потребителей.

5.2.  Котельная № 2, № 3 и № 5

Необходима замена части тепловых сетей на новые, в ППУ изоляции, что позволит избежать влияния грунтовых вод на тепловые потери в сетях, исключит возможность возникновения утечек в зимний период, повысит надежность и энергоэффективности системы теплоснабжения от котельной в целом.

5.3.  Котельная №6

Предполагается, что новая БМК-6 будет установлена по ул. Петра Алексеева. Необходимо строительство тепловых сетей до ЦТП-3, ЦТП-4, ЦТП-5 и ЦТП-6.

5.4.  Новые блочно-модульные котельные № 7, № 8, № 9 и № 10

Предполагается, что новые блочно-модульные котельные будут установлены в районе четырёх ЦТП , с поэтапным отключением потребителей от . Необходим демонтаж магистральных тепловых сетей котельной и частичная реконструкция распределительных сетей с увеличением пропускной способности (Рисунок 5 – Рисунок 8).

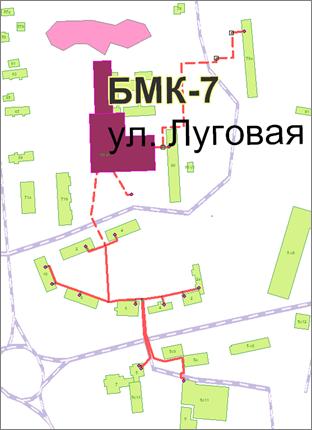

Рисунок 5 – Тепловые сети БМК-7

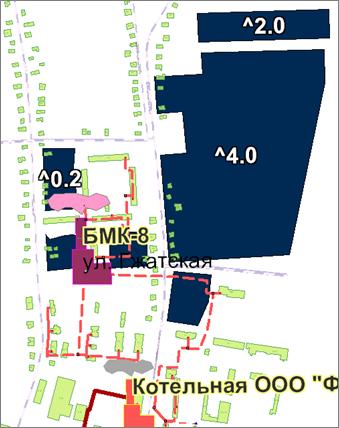

Рисунок 6 – Тепловые сети БМК-8

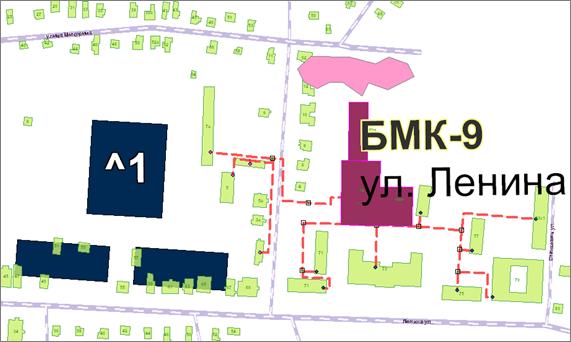

Рисунок 7 – Тепловые сети БМК-9

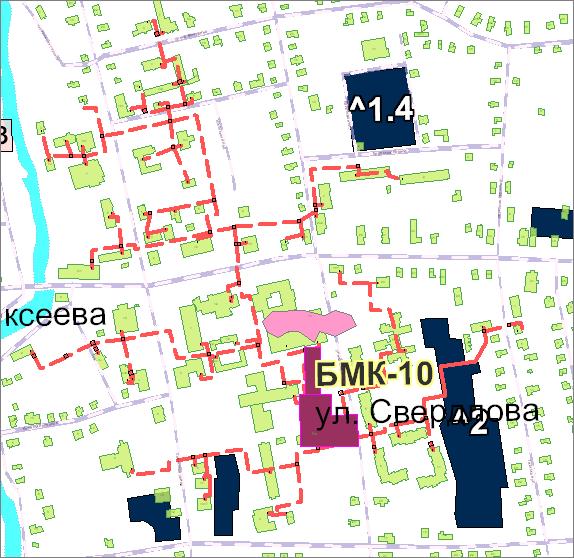

Рисунок 8 – Тепловые сети БМК-10

5.4.1. Котельная ул. Пушная

Котельная ул. Пушная работает неэффективно, теплоснабжение концевых потребитеплей неудовлетворительное, а тепловые потери в сети превышают нормативные в 8,5 раз нормативные.

Необходима частичная децентрализация системы.

Частичная децентрализация системы предполагает:

·  ликвидацию участков теплотрассы до концевых потребителей, являющихся источниками повышенных тепловых потерь;

·  создание индивидуальных источников тепловой энергии с высокими экономическими показателями у семи концевых потребителей.

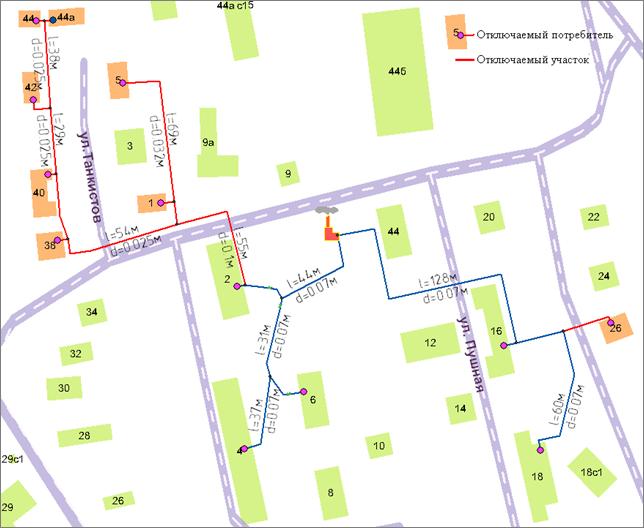

Схема тепловой сети котельной ул. Пушная приведена на Рисунок 9 (отключаемые участки обозначены красным цветом).

Рисунок 9 – Схема тепловой сети котельной ул. Пушная

Экономический эффект от частичной децентрализации системы достигается за счёт устранения тепловых потерь по теплотрассе и отключения части потребителей.

Срок окупаемости составляет 2,4 года.

5.4.2. Новые блочно-модульные котельные № 11, № 12 и № 13

Для теплоснабжения вновь вводимых строительных фондов (расчетный срок) необходимо строительство теплотрасс от трёх блочно-модульных котельных №10, №11 и №12 (двухтрубная система).

Таблица 7 – Предложения по реконструкции и новому строительству тепловых сететй и сооружений на них

6.  Перспективные топливные балансы

Топливный баланс является комплексным материальным балансом, охватывающим совокупность взаимозаменяемых топливных ресурсов. Данный баланс увязывает в единое целое частные балансы различных видов топлива, дает характеристику общего объема, распределения и использования.

В перспективном балансе учтено увеличение тепловой нагрузки за счёт подключения объектов перспективного строительства. Изменение тепловой нагрузки, связанное с отключением потребителей или повышения энергоэффективности зданий не отражено.

Основной вид топлива для котельных г. Гагрин – природный газ. Низшая теплота сгорания природного газа согласно предоставленным данным 8027 ккал/м3 (0,008027 Гкал/м3). Резервное топливо на районной котельной – мазут, низшая теплота сгорания – 39900 кДж/кг (0,00953 Гкал/кг). На блочно-модульных котельных предлагается использовать в качестве резервнго дизельное топливо.

Перспективные топливные балансы по периодам до 2028г. приведены в Таблица 8.

Таблица 8 – Перспективные топливные балансы по периодам до 2028г.

7.  Инвестиции в новое строительство, реконструкцию и техническое перевооружение
