Задание на проектирование

№

п/п

Основные данные и требования

Содержание

1

Основание для проектирования

Протокол совещания с керамического кирпича» (РИМКЕР) от 01.01.2001г.

2

Район, пункт, площадка строительства

Саратовская область. Соколовогорский участок Багаевского ЦДНГ, СП Гусельский.

3

Вид строительства

Новое строительство.

4

Стадийность проектирования

Проектная документация, рабочая документация

5

Ранее выполненная проектная документация

Не выполнялось

6

Заказчик проекта

7

Проектная организация – генеральный проектировщик

Определяется на тендерной основе

8

Сроки начала и окончания работ по настоящему проекту

Начало июнь 2013 г.

Окончание июль 2013 г.

9

Особые условия строительства

При разработке проектной документации руководствоваться действующими нормативно-техническими документами РФ по климатической зоне района. Техническое перевооружение действующих газопроводов

10

Основные технико-экономические показатели объекта

10.1. Среда: газ горючий по ГОСТ 5542;

Pраб = 0,6 МПа; Q = 8 000 м3 /сут.,

10.2. Протяженность подземного трубопровода

L* = 2 000 м,

D* = 89mm

* Примечание: показатели подлежат уточнению по результатам изысканий и проектного расчета пропускной способности с учетом применяемых материалов.

11

Требования по вариантной и конкурсной разработке

11.1. Предусмотреть выбор материалов и оборудования на альтернативной основе преимущественно отечественного производства. Согласовать с Заказчиком.

11.2. Применяемое электрооборудование должно соответствовать требованиям ПБ, ПУЭ, РД, СНиП.

11.3. Выбор применяемого оборудования и материалов, тип которого не указан в настоящих требованиях, выполняет Заказчик на основании технических характеристик к оборудованию, определяемых проектной организацией. После выбора оборудования проектная организация выполняет привязку оборудования и окончательное проектирование.

12

Состав задания

12. Выполнение проектно-изыскательских работ по проектированию газопровода «СП Гусельский – Кирпичный завод», в составе:

12.1. Запроектировать трассу газопровода.

12.2. Выполнение проектно-изыскательских работ по газопроводу «СП Гусельский – Кирпичный завод» в соответствии с приложениями:

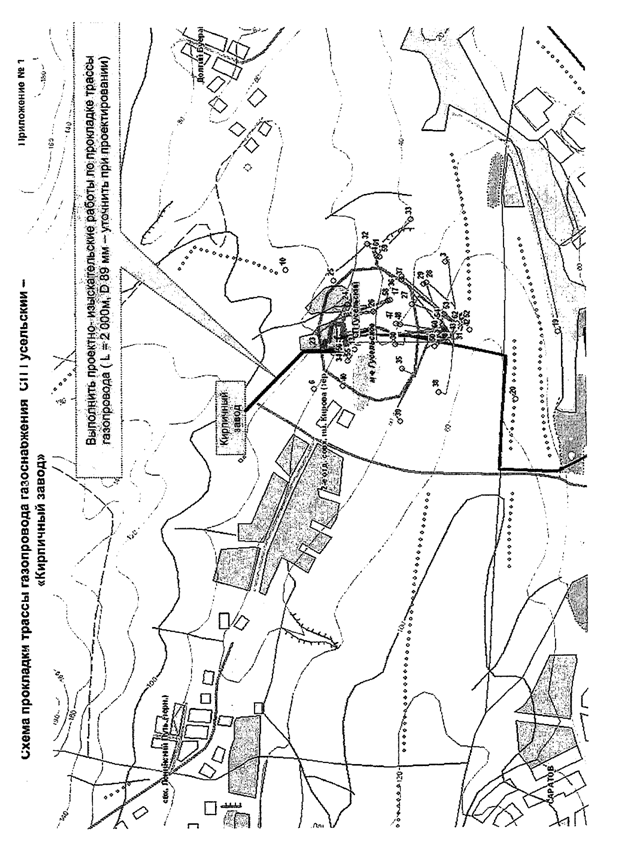

Приложение «Схема прокладки трассы газопровода газоснабжения «СП Гусельский – Кирпичный завод»;

12.3. Предусмотреть коммерческий узел учёта вблизи границы ответственности поставщика и потребителя газа соответствующий действующим нормативно-техническим документам РФ (в т. ч. Правилам учёта газа, Правилам поставки газа в РФ).

12.3.1. Проектные решения и технические условия на коммерческий узел учёта газа согласовать со службой главного метролога (поставщика) на стадии проектирования.

12.3.2. Узел учета должен иметь основную относительную погрешность измерения не более 3%, при этом порог чувствительности средств измерения расхода должен соответствовать минимально фактически возможному расходу газа.

12.3.3. Для защиты от несанкционированного вмешательства предусмотреть и указать проектной документации узла учёта газа места под опломбирование, с применением отверстий Ø1-2 мм в накидных гайках, болтах фланцевых соединений, фиксирующих ручках, штурвалах запорной арматуры.

12.3.4. Предусмотреть вывод текущих и архивных данных с узла учёта газа на существующий «верхний» уровень поставщика газа с применением канала опроса CSD (GSM-модем).

* Уточнить трассу прокладки и протяженность трубопроводов при проведении изыскательских работ.

Материал и диаметр D* трубопроводов определить при проектировании.

12.4. При проектировании учесть пересечения проектируемых трасс коммуникаций с существующими инженерными сетями в соответствии с ТУ, выданными эксплуатирующими данные сети организациями.

12.5. Способ прокладки подземный.

12.6. Необходимость защиты трубопроводов от коррозии или прокладку сигнального кабеля при применении полиэтиленового материала определить при проектировании.

12.7. Глубину залегания трубопроводов предусмотреть согласно РД «Правила по эксплуатации, ревизии, ремонту и отбраковке нефтепромысловых трубопроводов».

12.8. Предусмотреть использование для регулирования давления в газопроводе регулятора прямого действия «после себя» в электрообогреваемом шкафу;

12.9. Предусмотреть местный и дистанционный контроль давления в газопроводе до и после регулятора давления;

12.10. Согласование всех проектных решений по выбору средств КИПиА с Заказчиком на стадии начала проектирования;

12.11. Электроснабжение

12.11.1. Существующая схема электроснабжения СП Гусельский по 3 категории надёжности.

12.11.2. Электроснабжение вновь проектируемого электрооборудования возможно выполнить от существующей распределительной сети 0,4 кВ СП Гусельский.

12.11.3. При необходимости электроснабжения вновь проектируемого электрооборудования, расположенного на удалении, не позволяющем использовать в качестве источника электроснабжения

распределительную сеть 0,4 кВ СП Гусельский, электроснабжение данного оборудования осуществляется по ТУ владельца электрических сетей, расположенных в районе планируемого подключения.

12.11.4. Точки и условия подключения проектируемого электрооборудования к существующей распределительной сети 0,4 кВ СП Гусельский выдаются Заказчиком, либо получаются Заказчиком от владельца электрических сетей и выдаются Подрядчику на стадии проектирования, после согласования со службами Заказчика предлагаемого технического решения, выбора основного оборудования и его размещения на площадке.

12.11.5. В составе проекта предусмотреть устройство молниезащиты, заземления вновь проектируемого оборудования и наружное освещение технологических площадок в соответствии с требованиями норм и правил.

13

Требования к техническим и технологическим решениям

13.1. Проектная документация должна базироваться на опыте освоения месторождений в условиях Урало – Поволжского региона, предусматривать использование как апробированных, так и новых технических решений, обеспечивающих надежную эксплуатацию при минимальной численности обслуживающего персонала, соответствовать нормам противопожарной и экологической безопасности.

13.2. Предусмотреть проектом мероприятия против гидратообразования (Состав мероприятий определить расчетами);

14

Требования к качеству, конкурентоспособности и экологическим параметрам продукции

14.1. Технические решения, принимаемые в проекте, должны выбираться из условий экономической обоснованности с учетом расчетных минимальных параметров материалоемкости и трудоемкости объектов строительства.

14.2. Обеспечить соблюдение норм промышленной и экологической безопасности.

15

Требования к режиму предприятия

Режим работы - непрерывный

16

Выделение очередей и пусковых комплексов

Этапы строительства определить на стадии проектирования и согласовать с Заказчиком.

17

Требования к перспективному расширению объекта

Не требуется

18

Требования к архитектурно – строительным, объемно планировочным и

конструктивным решениям

18.1.Предусмотреть:

- подземную прокладку газопровода в соответствии с требованиями по безопасному строительству и эксплуатации в максимально приближенном коридоре действующих коммуникаций.

18.2. Устройство запорной арматуры надземное (по горизонту)

18.3. Ограждение узлов задвижек из сетки рабицы

Выбор способа сооружения переходов через препятствия провести на основании технико-экономических расчетов.

19

Требования и условия к разработке природоохранных мер и мероприятий

19.1. Соответствующие разделы проектной документации разработать в соответствии с Законом РФ «Об охране окружающей среды» и другими требованиями действующих нормативных документов.

19.2. В составе проектной документации разработать разделы:

- перечень мероприятий по охране окружающей среды;

- рекультивация нарушенных земель;

19.3. Проект санитарно-защитной зоны

20

Требования к режиму безопасности и гигиене труда

В составе проектной документации разработать разделы:

20.1. Мероприятия по обеспечению пожарной безопасности. Декларация пожарной безопасности.

20.2. Мероприятия по охране труда, технике безопасности.

20.3. Технологический регламент на эксплуатацию газопровода.

20.4. Раздел в соответствии с требованиями органов управления по делам ГО и ЧС о состоянии потенциальной опасности намеченного района строительства.

20.5. Раздел «Инженерно-технические мероприятия гражданской обороны. Мероприятия по предупреждению ЧС»

21

Требования по интеграции объекта в существующую инфраструктуру

Использовать существующую инженерную инфраструктуру предприятия.

22

Расчетная стоимость строительства

Произвести сметный расчет стоимости строительства в базисных ценах 2001 с последующим пересчетом в текущий уровень цен и с выделением потребности в ресурсах по локальным, объектным сметам и в сводном сметном расчете (трудозатраты рабочих и механизаторов - кол-во чел/час, кол-во маш/час, стоимость ресурсов). На основании ПОС указать номенклатуру машин и механизмов с количеством маш/час; трудозатраты строительных рабочих и механизаторов в чел/час, а также номенклатуру и количество необходимых ресурсов в текущем уровне цен. Подготовить пакет тендерной документации в разделе ПОС.

23

Требования к составу, формату, объёму выпуска и оформлению проектной документации

23.1. Подрядчик предоставляет Заказчику проектную документацию в 5-ти экземплярах, а изыскания в 3-х экземплярах на бумажном носителе и по 2 экземпляра проектной документации и изысканий в программе Acrobat (расширение. pdf), на магнитном носителе.

23.2. Состав разделов проектной документации предусмотреть согласно постановления Правительства №87 от 01.01.2001г.

23.3. Предоставить картографические материалы и материалы изысканий в программном продукте Autocad 2007 в местной системе координат Саратовского региона МСК 64 и в Балтийской системе высот.

23.4. В составе Рабочей документации отдельной книгой выпускаются:

- проект планировки и межевания

- ПОС проект организации строительства

- заказные спецификации на оборудование и материалы;

- комплектовочные ведомости на материалы по всем подобъектам в отдельности с учетом этапов работ (нулевой цикл, технологическая обвязка и т. д.);

- опросные листы (тех. задания);

- технические требования на изготовление блочного, нестандартного оборудования, металлопродукции, электрооборудования, системы КИПиА, прочей продукции;

- перечень всех нормативных документов (разъяснений, писем и т. д.), которые используются при разработке проекта.

При необходимости применения системы ЭХЗ трубопроводов, в составе проектно-сметной документации предусмотреть отдельные разделы:

- электроснабжение и электрооборудование;

- электрохимзащита.

Данные документы должны быть разделены по видам продукции, техническому назначению, содержать основные технические характеристики, компоновочные решения и технологические монтажные схемы, присоединительные размеры, принципиальные электрические схемы.

24

Особые условия

24.1. Исходные данные предоставляет Заказчик в сроки, оговоренные в договоре.

24.2. Проектные решения предварительно согласовать с Заказчиком.

24.3. Инженерные изыскания выполняет Подрядчик, в полном объеме, согласно нормативным требованиям. Техническое задание на инженерные изыскания согласовать с Заказчиком. Материалы изысканий согласовать с маркшейдерской службой Заказчика, с обязательным выездом на место работ, и подписанием акта полевого контроля.

24.4. При проведении экспертизы Заявителем выступает Заказчик. Подрядчик проводит сопровождение проектной документации, включая инженерные изыскания, до получения положительного заключения экспертизы.

24.5. Подрядчик обязан иметь все необходимые допуски на право выполнения всех работ, связанных с реализацией настоящего Задания на проектирование, а в случае привлечения сторонних организаций, согласовывать их с Заказчиком.

24.6. Подрядчиком выполняется вынесение в натуру трасс проектируемых газопроводов перед началом строительства по требованию Заказчика.

1

Инженерные изыскания

2

Проектная и рабочая документация

3

Трубопровод системы сбора и транспорта продукции нефтяных скважин диаметром до 300 мм 2 км

4

Переход трубопровода через автомобильную дорогу способом (ГНБ) 1 шт.

5

Узел учета газа 1 шт.

6

Молниезащита, заземление

7

Ограждение узлов задвижек

8

АСУ ТП

9

Охрана окружающей среды
(с разработкой проекта рекультивации)

10

ГО ЧС

11

Проект межевания
