Лекции по дисциплине Сети ЭВМ

Лекция № 2

Эволюция вычислительных сетей. Основные задачи построения сетей

Появление стандартных технологий локальных сетей. 1

Роль персональных компьютеров в эволюции компьютерных сетей. 1

Новые возможности пользователей локальных сетей. 2

Эволюция сетевых операционных систем.. 2

Связь компьютера с периферийными устройствами. 4

Связь двух компьютеров. 7

Клиент, сервер. 8

Задача физической передачи данных по линиям связи. 9

Появление стандартных технологий локальных сетей

В середине 80-х годов положение дел в локальных сетях стало меняться. Утвердились стандартные технологии объединения компьютеров в сеть — Ethernet, Arcnet, Token Ring, Token Bus, несколько позже — FDDI.

Все стандартные технологии локальных сетей опирались на тот же принцип коммутации, который был с успехом опробован и доказал свои преимущества при передаче трафика данных в глобальных компьютерных сетях — принцип коммутации пакетов.

Стандартные сетевые технологии сделали задачу построения локальной сети почти тривиальной. Для создания сети достаточно было приобрести сетевые адаптеры соответствующего стандарта, например Ethernet, стандартный кабель, присоединить адаптеры к кабелю стандартными разъемами и установить на компьютер одну из популярных сетевых операционных систем, например Novell NetWare. После этого сеть начинала работать, и последующее присоединение каждого нового компьютера не вызывало никаких проблем — естественно, если на нем был установлен сетевой адаптер той же технологии.

В 80-е годы были приняты основные стандарты на коммуникационные технологии для локальных сетей: в 1980 году — Ethernet, в 1985 — Token Ring, в конце 80-х — FDDI. Это позволило обеспечить совместимость сетевых операционных систем на нижних уровнях, а также стандартизировать интерфейс ОС с драйверами сетевых адаптеров.

Конец 90-х выявил явного лидера среди технологий локальных сетей — семейство Ethernet, в которое вошли классическая технология Ethernet 10 Мбит/c, а также Fast Ethernet 100 Мбит/c и Gigabit Ethernet 1000 Мбит/c. Простые алгоритмы работы предопределили низкую стоимость оборудования Ethernet. Широкий диапазон иерархии скоростей позволяет рационально строить локальную сеть, применяя ту технологию, которая в наибольшей степени отвечает задачам предприятия и потребностям пользователей. Важно также, что все технологии Ethernet очень близки друг другу по принципам работы, что упрощает обслуживание и интеграцию построенных на их основе сетей.

Роль персональных компьютеров в эволюции компьютерных сетей

Начало 80-х годов связано с еще одним знаменательным для истории сетей событием — появлением персональных компьютеров.

Эти устройства стали идеальными элементами для построения сетей: с одной стороны, они были достаточно мощными для работы сетевого программного обеспечения, а с другой — явно нуждались в объединении вычислительной мощности для решения сложных задач, а также разделения дорогих периферийных устройств и дисковых массивов. Поэтому персональные компьютеры стали активно использоваться в локальных сетях, причем не только в качестве клиентских компьютеров, но и в качестве центров хранения и обработки данных, то есть сетевых серверов.

Создание персональных компьютеров послужило мощным катализатором для бурного роста локальных сетей, поскольку появилась отличная материальная основа в виде десятков и сотен машин, принадлежащих одному предприятию и расположенных в пределах одного здания.

Компьютеры стали использоваться не только специалистами, что потребовало разработки "дружественного" программного обеспечения, и предоставление соответствующих функций стало прямой обязанностью операционных систем. В результате поддержка сетевых функций стала для ОС персональных компьютеров необходимым условием.

Новые возможности пользователей локальных сетей

Разработчики локальных сетей привнесли в организацию работы пользователей много нового. Так, стало намного проще, чем в глобальных сетях, получать доступ к сетевым ресурсам — в локальной сети пользователю не приходится запоминать сложные идентификаторы разделяемых ресурсов. Для этих целей система предоставляет список ресурсов в удобной для восприятия форме, например в виде древовидной графической структуры ("дерева" ресурсов). Еще один прием, позволяющий оптимизировать работу в локальной сети, состоит в том, что после соединения с удаленным ресурсом пользователь получает возможность обращаться к нему с помощью тех же команд, которые он применял при работе с локальными ресурсами. Следствием (и в то же время движущей силой) такого прогресса стало появление огромного количества непрофессиональных пользователей, освобожденных от необходимости изучать специальные (и достаточно сложные) команды для сетевой работы.

Может возникнуть вопрос — почему все эти преимущества пользователи получили только с появлением локальных сетей? Главным образом, это связано с использованием в локальных сетях качественных кабельных линий связи, на которых даже сетевые адаптеры первого поколения обеспечивали скорость передачи данных до 10 Мбит/с. При небольшой протяженности, свойственной локальным сетям, стоимость таких линий связи была вполне приемлемой. Поэтому экономное расходование пропускной способности каналов, одна из основных задач, возложенных на технологии первых глобальных сетей, никогда не выходило на первый план при разработке протоколов локальных сетей. В таких условиях основным механизмом прозрачного доступа к ресурсам локальных сетей стали периодические широковещательные объявления серверов о своих ресурсах и услугах. На основании таких объявлений клиентские компьютеры составляли списки имеющихся в сети ресурсов и предоставляли их пользователю.

Эволюция сетевых операционных систем

Однако и "дружественный" интерфейс, и сетевые функции появились у операционных систем персональных компьютеров не сразу. Первая версия наиболее популярной операционной системы раннего этапа развития персональных компьютеров — MS-DOS компании Microsoft — не предоставляла таких возможностей. Недостающие функции для MS-DOS и подобных ей ОС компенсировались внешними программами, предоставлявшими пользователю удобный графический интерфейс (например, Norton Commander) или средства тонкого управления дисками (например, PC Tools). Наибольшее влияние на развитие программного обеспечения для персональных компьютеров оказала операционная среда Windows компании Microsoft, представлявшая собой надстройку над MS-DOS.

Вместе с версией MS-DOS 3.1 в 1984 году компания Microsoft выпустила продукт Microsoft Networks, который обычно называют MS-NET. Некоторые концепции, заложенные в MS-NET, такие как введение в структуру базовых сетевых компонентов — редиректора и сетевого сервера, успешно перешли в более поздние сетевые продукты Microsoft: LAN Manager, Windows for Workgroups, а затем и в Windows NT.

Иной путь выбрали разработчики Novell. Они изначально сделали ставку на создание операционной системы со встроенными сетевыми функциями и добились на этом пути больших успехов. Сетевые операционные системы NetWare производства Novell на долгое время стали эталоном производительности, надежности и защищенности для локальных сетей.

В 1987 г. в результате совместных усилий Microsoft и IBM появилась первая многозадачная операционная система для персональных компьютеров с процессором Intel 80286, в полной мере использующая возможности защищенного режима — OS/2.

Сетевые разработки компаний Microsoft и IBM привели к появлению NetBIOS — очень популярного транспортного протокола и одновременно интерфейса прикладного программирования для локальных сетей, нашедшего применение практически во всех сетевых операционных системах для персональных компьютеров. Этот протокол и сегодня применяется для создания небольших локальных сетей.

На персональные компьютеры устанавливались специально для них разработанные операционные системы, подобные MS-DOS, NetWare и OS/2, а также адаптировались существующие ОС. Появление процессоров Intel 80286 и особенно 80386 с поддержкой мультипрограммирования позволило перенести на платформу персональных компьютеров ОС Unix. Наиболее известной системой этого типа была версия Unix компании Santa Cruz Operation (SCO Unix).

В 90-е годы практически все операционные системы, занимающие заметное место на рынке, стали сетевыми. Сетевые функции сегодня встраиваются в ядро ОС и являются его неотъемлемой частью. Операционные системы получили средства для работы со всеми основными технологиями локальных (Ethernet, Fast Ethernet, Gigabit Ethernet, Token Ring, FDDI, ATM) и глобальных (X.25, frame relay, ISDN, ATM) сетей, а также средства для создания составных сетей (IP, IPX, AppleTalk, RIP, OSPF, NLSP). В операционных системах используются средства мультиплексирования нескольких стеков протоколов, что позволяет компьютерам поддерживать сетевую работу с разнородными клиентами и серверами. Появились специализированные ОС, предназначенные исключительно для выполнения коммуникационных задач. Например, сетевая операционная система IOS компании Cisco Systems, работающая в маршрутизаторах, организует в мультипрограммном режиме выполнение набора программ, каждая из которых реализует один из коммуникационных протоколов.

Во второй половине 90-х годов все производители операционных систем резко усилили поддержку средств работы с Internet (кроме производителей Unix-систем, в которых эта поддержка всегда была существенной). Кроме самого стека TCP/IP в комплект поставки начали включать утилиты, реализующие такие популярные сервисы Internet как telnet, ftp, DNS и Web. Влияние Internet проявилось и в том, что компьютер превратился из вычислительного устройства в средство коммуникаций с развитыми вычислительными возможностями.

На современном этапе развития операционных систем на передний план вышли средства обеспечения безопасности. Это обусловлено возросшей ценностью информации, обрабатываемой компьютерами, а также повышенным уровнем риска, связанного с передачей данных по сетям, особенно по общедоступным, таким как Internet. Многие операционные системы обладают сегодня развитыми средствами защиты информации, основанными на шифровании данных, аутентификации и авторизации.

Современным операционным системам присуща многоплатформенность, то есть способность работать на компьютерах различного типа. Многие операционные системы имеют специальные версии для поддержки кластерных архитектур, обеспечивающих высокую производительность и отказоустойчивость. Исключение пока составляет ОС NetWare, все версии которой разработаны для платформы Intel, а реализация функций NetWare в виде оболочки для других ОС, например NetWare for AIX, успеха не имела.

В последние годы получила дальнейшее развитие тенденция повышения удобства работы с компьютером. Эффективность работы пользователя становится основным фактором, определяющим эффективность вычислительной системы в целом. Усилия человека не должны тратиться на настройку параметров вычислительного процесса, как это происходило в ОС предыдущих поколений. Например, в системах пакетной обработки для мэйнфреймов каждый пользователь должен был с помощью языка управления заданиями определить большое количество параметров, относящихся к организации вычислительных процессов в компьютере.

При создании вычислительных сетей разработчикам пришлось решать множество самых разных задач, связанных с кодированием и синхронизацией электрических (оптических) сигналов, выбором конфигурации физических и логических связей, разработкой схем адресации устройств, созданием различных способов коммутации, мультиплексированием и демультиплексированием потоков данных, совместным использованием передающей среды. В данной лекции мы сформулируем все эти задачи, причем в той последовательности, в которой они возникали в процессе развития и совершенствования сетевых технологий.

Начнем с наиболее простого случая непосредственного соединения двух устройств физическим каналом, такое соединение называется связью "точка-точка" (point-to-point).

Связь компьютера с периферийными устройствами

Частным случаем связи "точка-точка" является соединение компьютера с периферийным устройством. Поскольку механизмы взаимодействия компьютеров в сети многое позаимствовали у схемы взаимодействия компьютера с периферийными устройствами, начнем рассматривать принципы работы сети с этого "досетевого" случая.

Для обмена данными компьютер и периферийное устройство (ПУ) оснащены внешними интерфейсами или портами (рис. 2.1). В данном случае к понятию "интерфейс" относятся:

электрический разъем; набор проводов, соединяющих устройства; совокупность правил обмена информацией по этим проводам.

Со стороны компьютера логикой передачи сигналов на внешний интерфейс управляют:

контроллер ПУ — аппаратный блок, часто реализуемый в виде отдельной платы; драйвер ПУ – программа, управляющая контроллером периферийного устройства.

Со стороны ПУ интерфейс чаще всего реализуется аппаратным устройством управления ПУ, хотя встречаются и программно-управляемые периферийные устройства.

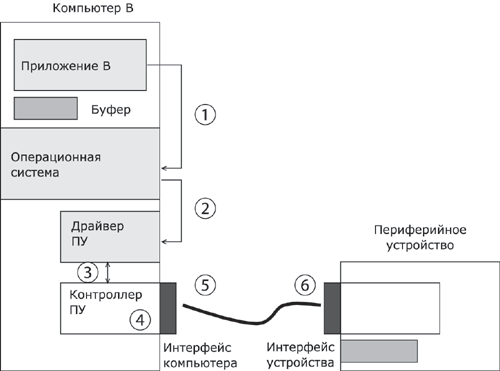

Рис. 2.1.  Связь компьютера с периферийным устройством.

Обмен данными между ПУ и компьютером, как правило, является двунаправленным. Так, например, даже принтер, который представляет собой устройство вывода информации, возвращает в компьютер данные о своем состоянии.

Таким образом, по каналу, связывающему внешние интерфейсы, передается следующая информация:

данные, поступающие от контроллера на ПУ, например байты текста, который нужно распечатать на бумаге; команды управления, которые контроллер передает на устройство управления ПУ; в ответ на них оно выполняет специальные действия, например переводит головку диска на соответствующую дорожку или же выталкивает из принтера лист бумаги; данные, возвращаемые устройством управления ПУ в ответ на запрос от контроллера, например данные о готовности к выполнению операции.

Рассмотрим последовательность действий, которые выполняются в том случае, когда некоторому приложению требуется напечатать текст на принтере. Со стороны компьютера в выполнении этой операции принимает участие, кроме уже названных контроллера, драйвера и приложения, еще один важнейший компонент — операционная система. Поскольку все операции ввода-вывода являются привилегированными, все приложения при выполнении операций с периферийными устройствами используют ОС как арбитра. Итак, последовательность действий такова:

Обязанности между драйвером и контроллером могут распределяться по-разному, но чаще всего контроллер поддерживает набор простых команд, служащих для управления периферийным устройством, а на драйвер обычно возлагаются наиболее сложные функции реализации обмена. Например, контроллер принтера может поддерживать такие элементарные команды, как "Печать символа", "Перевод строки", "Возврат каретки" и т. п.

Драйвер же принтера с помощью этих команд реализует печать строк символов, разделение документа на страницы и другие более высокоуровневые операции (например, подсчет контрольной суммы последовательности передаваемых байтов, анализ состояния периферийного устройства, проверка правильности выполнения команды). Драйвер, задавая ту или иную последовательность команд, определяет тем самым логику работы периферийного устройства. Для одного и того же контроллера можно разработать различные драйверы, которые с помощью одного и того же набора доступных команд будут реализовывать разные алгоритмы управления одним и тем же ПУ.

Возможно распределение функций между драйвером и контроллером (ПУ).

Функции, выполняемые драйвером:

ведение очередей запросов; буферизация данных; подсчет контрольной суммы последовательности байтов; анализ состояния ПУ; загрузка очередного байта данных (или команды) в регистр контроллера; считывание байта данных или байта состояния ПУ из регистра контроллера.

Функции, выполняемые контроллером:

преобразование байта из регистра (порта) в последовательность бит; передача каждого бита в линию связи; обрамление байта стартовым и стоповым битами – синхронизация; формирование бита четности; установка признака завершения приема/передачи байта.

Связь двух компьютеров

А теперь предположим, что пользователь другого компьютера хотел бы распечатать текст. Сложность состоит в том, что к его компьютеру не подсоединен принтер, и требуется воспользоваться тем принтером, который связан с другим компьютером (рис. 2.2).

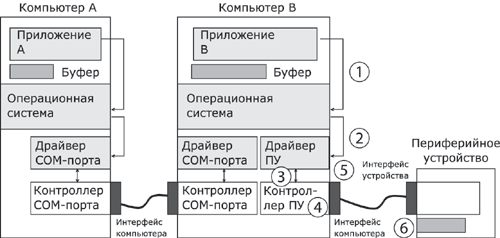

Рис. 2.2.  Взаимодействие двух компьютеров.

Программа, работающая на одном компьютере, не может получить непосредственный доступ к ресурсам другого компьютера — его дискам, файлам, принтеру. Она может только "попросить" об этом другую программу, выполняемую на том компьютере, которому принадлежат эти ресурсы. Эти "просьбы" выражаются в виде сообщений, передаваемых по каналам связи между компьютерами. Такая организация печати называется удаленной.

Предположим, что мы связали компьютеры по кабелю через COM-порты, которые, как известно, реализуют интерфейс RS-232C (такое соединение часто называют нуль-модемным). Связь между компьютерами осуществляется аналогично связи компьютера с ПУ. Только теперь контроллеры и драйверы портов действуют с двух сторон. Вместе они обеспечивают передачу по кабелю между компьютерами одного байта информации. (В "настоящих" локальных сетях подобные функции передачи данных в линию связи выполняются сетевыми адаптерами и их драйверами.)

Итак, механизм обмена байтами между двумя компьютерами определен. Теперь нужно договориться о правилах обмена сообщениями между приложениями А и В. Приложение В должно "уметь" расшифровать получаемую от приложения А информацию. Для этого программисты, разрабатывавшие приложения А и В, строго оговаривают форматы сообщений, которыми будут обмениваться приложения, и их семантику. Например, они могут договориться о том, что любое выполнение удаленной операции печати начинается с передачи сообщения, запрашивающего информацию о готовности приложения В; что в начале сообщения идет число, определяющее длину данных, предназначенных для печати; что признаком срочного завершения печати является определенная кодовая комбинация и т. п. Тем самым, как будет показано дальше, определяется протокол взаимодействия приложений.

Вернемся к последовательности действий, которые необходимо выполнить для распечатки текста на принтере "чужого" компьютера.

Приложение А формирует очередное сообщение (содержащее, например, строку, которую необходимо вывести на принтер) приложению В, помещает его в буфер оперативной памяти и обращается к ОС с запросом на передачу содержимого буфера на компьютер В. ОС компьютера А обращается к драйверу COM-порта, который инициирует работу контроллера. Действующие с обеих сторон пары драйверов и контроллеров COM-порта последовательно, байт за байтом, передают сообщение на компьютер В. Драйвер компьютера В периодически выполняет проверку на наличие признака завершения приема, устанавливаемого контроллером при правильно выполненной передаче данных, и при его появлении считывает принятый байт из буфера контроллера в оперативную память, тем самым делая его доступным для программ компьютера В. В некоторых случаях драйвер вызывается асинхронно, по прерываниям от контроллера. Аналогично реализуется и передача байта в другую сторону — от компьютера B к компьютеру A. Приложение В принимает сообщение, интерпретирует его, и в зависимости от того, что в нем содержится, формирует запрос к своей ОС на выполнение тех или иных действий с принтером. В нашем примере сообщение содержит указание на печать текста, поэтому ОС передает драйверу принтера запрос на печать строки. Далее выполняются все действия 1-6, описывающие выполнение запроса приложения к ПУ в соответствии с рассмотренной ранее схемой "локальная ОС — драйвер ПУ — контроллер ПУ — устройство управления ПУ" (см. предыдущий раздел). В результате строка будет напечатана.

Мы рассмотрели последовательность работы системы при передаче только одного сообщения от приложения А к приложению В. Однако порядок взаимодействия этих двух приложений может предполагать неоднократный обмен сообщениями разного типа. Например, после успешной печати строки (в предыдущем примере) согласно правилам, приложение В должно послать сообщение-подтверждение. Это ответное сообщение приложение B помещает в буферную область оперативной памяти, а далее с помощью драйвера COM-порта передает его по каналу связи в компьютер А, где оно и попадает к приложению А.

Клиент, сервер

Можно представить, что любая программа, которой потребуется печать на "чужом" принтере, должна включать в себя функции, подобные тем, которые выполняет приложение А. Но нагружать этими стандартными действиями каждое приложение — текстовые и графические редакторы, системы управления базами данных и другие приложения — не очень рационально Гораздо выгоднее создать специальный программный модуль, который (вместо приложения А) будет выполнять формирование сообщений-запросов к удаленной машине и прием результатов для всех приложений. Такой служебный модуль называется клиентом.

На стороне же компьютера В (на месте приложения В) должна работать другая специализированная программа — сервер, постоянно ожидающий прихода запросов на удаленный доступ к принтеру (или файлам, расположенным на диске) этого компьютера. Сервер, приняв запрос из сети, обращается к локальному ПУ, возможно, с участием локальной ОС.

Очень удобной и полезной функцией клиентской программы является способность отличить запрос к удаленному файлу от запроса к локальному файлу. Если клиентская программа умеет это делать, она сама распознает и перенаправляет (redirect) запрос к удаленной машине. Иногда функции распознавания выделяются в особый программный модуль, в этом случае редиректором называют не всю клиентскую часть, а только этот модуль.

Программные клиент и сервер выполняют системные функции по обслуживанию запросов всех приложений компьютера А на удаленный доступ к файлам компьютера В. Чтобы приложения компьютера В могли пользоваться файлами компьютера А, описанную схему нужно симметрично дополнить клиентом для компьютера В и сервером для компьютера А. Схема взаимодействия клиента и сервера с приложениями и локальной операционной системой приведена на рис. 2.3.

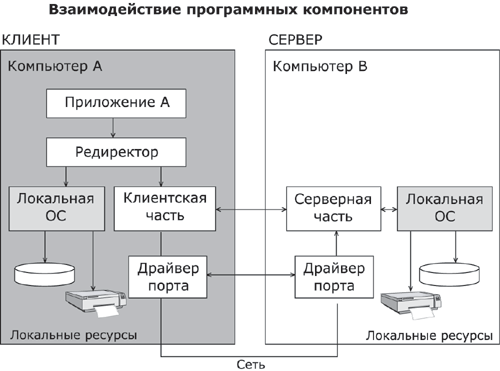

Рис. 2.3.  Взаимодействие программных компонентов при связи двух компьютеров.

Для того, чтобы компьютер мог работать в сети, его операционная система должна быть дополнена клиентским и/или серверным модулем, а также средствами передачи данных между компьютерами. В результате такого добавления операционная система компьютера становится сетевой ОС.

Задача физической передачи данных по линиям связи

Даже при рассмотрении простейшей сети, состоящей всего из двух машин, можно увидеть многие проблемы, присущие любой вычислительной сети, в том числе, связанные с физической передачей сигналов по линиям связи.

При соединении "точка-точка" на первый план выходит задача физической передачи данных по линиям связи. Эта задача среди прочего включает:

кодирование и модуляцию данных; взаимную синхронизацию передатчика одного компьютера с приемником другого; подсчет контрольной суммы и передача ее по линиям связи после каждого байта или после некоторого блока байтов.

В вычислительной технике для представления данных используется двоичный код. Представление данных в виде электрических или оптических сигналов называется кодированием. Существуют различные способы кодирования двоичных цифр 1 и 0, например потенциальный способ, при котором единице соответствует один уровень напряжения, а нулю — другой, или импульсный способ, когда для представления цифр используются импульсы различной или одной полярности.

Аналогичные подходы могут использоваться для кодирования данных и при их передаче между двумя компьютерами по линиям связи. Однако эти линии связи отличаются по своим электрическим характеристикам от тех, которые существуют внутри компьютера. Главное отличие внешних линий связи от внутренних состоит в их гораздо большей протяженности, а также в том, что они проходят вне экранированного корпуса по пространствам, зачастую подверженным воздействию сильных электромагнитных помех. Все это приводит к существенно большим искажениям прямоугольных импульсов (например, "заваливанию" фронтов), чем внутри компьютера. Поэтому при передаче данных внутри и вне компьютера не всегда можно использовать одни и те же скорости и способы кодирования.

В вычислительных сетях применяют как потенциальное, так и импульсное кодирование дискретных данных, а также специфический способ представления данных, который никогда не используется внутри компьютера, — модуляцию (рис. 2.4). При модуляции дискретная информация представляется синусоидальным сигналом той частоты, которую хорошо передает имеющаяся линия связи.

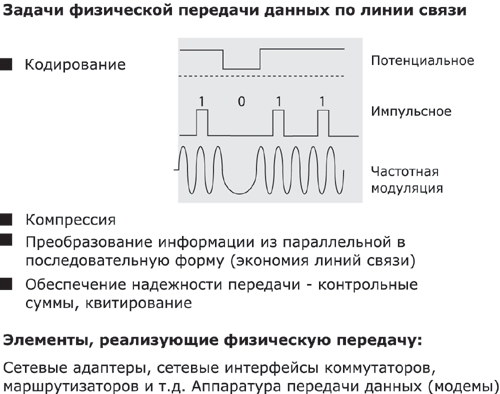

Рис. 2.4.  Задачи физической передачи данных.

Потенциальное или импульсное кодирование применяется на каналах высокого качества, а модуляция на основе синусоидальных сигналов предпочтительнее в том случае, когда канал вносит сильные искажения в передаваемые сигналы. Обычно модуляция используется в глобальных сетях при передаче данных через аналоговые телефонные линии, которые были разработаны для передачи голоса в аналоговой форме и поэтому не очень подходят для непосредственной передачи импульсов.

На способ передачи сигналов влияет и количество проводов в линиях связи между компьютерами. Чтобы снизить стоимость линий связи в сетях, разработчики стараются сократить количество проводов и из-за этого используют не параллельную передачу всех бит одного байта или даже нескольких байт, как это делается внутри компьютера, а последовательную, побитную передачу, требующую всего одной пары проводов.

При передаче сигналов приходится еще решать проблему взаимной синхронизации передатчика одного компьютера с приемником другого. При организации взаимодействия модулей внутри компьютера она решается очень просто, так как в этом случае все модули синхронизируются от общего тактового генератора. Проблема синхронизации при связи компьютеров может решаться разными способами, как с помощью обмена специальными тактовыми синхроимпульсами по отдельной линии, так и посредством периодической синхронизации заранее обусловленными кодами или импульсами характерной формы, отличной от формы импульсов данных.

Несмотря на принятые меры (выбор соответствующей скорости обмена данными, линий связи с определенными характеристиками, способа синхронизации приемника и передатчика), существует вероятность искажения некоторых бит передаваемых данных. Для более надежной передачи данных часто используется стандартный прием — подсчет контрольной суммы и передача ее по линиям связи после каждого байта или после некоторого блока байтов. Часто в протокол обмена данными включается как обязательный элемент сигнал-квитанция, которая подтверждает правильность приема данных и посылается от получателя отправителю.

В каждый сетевой интерфейс, будь то порт маршрутизатора, концентратора или коммутатора, встроены средства, в той или иной мере решающие задачу надежного обмена двоичными сигналами, представленными соответствующими электромагнитными сигналами. Некоторые сетевые устройства, такие как модемы и сетевые адаптеры, специализируются на физической передаче данных. Модемы выполняют в глобальных сетях модуляцию и демодуляцию дискретных сигналов, синхронизируют передачу электромагнитных сигналов по линиям связи, проверяют правильность передачи по контрольной сумме и могут выполнять некоторые другие операции. Сетевые адаптеры рассчитаны, как правило, на работу с определенной передающей средой — коаксиальным кабелем, витой парой, оптоволокном и т. п. Каждый тип передающей среды обладает определенными электрическими характеристиками, влияющими на способ использования данной среды, и определяет скорость передачи сигналов, способ их кодирования и некоторые другие параметры.

До сих пор мы рассматривали сеть, состоящую всего из двух машин. При объединении в сеть большего количества компьютеров возникает целый комплекс новых проблем.
