Практическая работа 15

ТЕМА: Фрезерные станки.

ЦЕЛЬ РАБОТЫ: Ознакомиться с классификацией, конструкцией и принципом действия фрезерных станков.

ЗАДАНИЕ:

1.  Изучить теоретические основы.

2.  Вычертить схемы фрезерных станков.

3.  Описать принцип действия.

4.  Обозначить элементы станков.

5.  Ответить на контрольные вопросы.

6.  Оформить отчет.

ТЕОРЕТИЧЕСКИЕ ОСНОВЫ:

Фрезерные станки разделяют на станки общего назначения и специальные. К фрезерным станкам общего назначения относят наиболее распространенные консольные, которые в свою очередь делят на горизонтально - и вертикально-фрезерные в зависимости от положения оси вращения шпинделя.

Горизонтально-фрезерный станок называют универсальным, если продольный стол можно повернуть относительно вертикальной оси; его называют широкоуниверсальным, если он имеет дополнительную фрезерную головку, шпиндель которой можно установить под углом относительно вертикальной оси.

В качестве представителей консольно-фрезерных станков ниже дано описание станков моделей 6М82 и 6Н12.

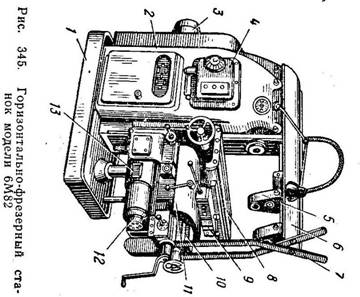

Универсальный горизонтально-фрезерный станок 6М82. Предназначен для фрезерования относительно небольших заготовок цилиндрическими, дисковыми, угловыми и фасонными фрезами в единичном и серийном производстве.

Наличие поворотного стола позволяет фрезеровать винтовые канавки и поверхности с помощью делительной головки.

Общий вид станка показан на рисунке. На фундаментной плите 1 закреплена станина 2. Внутри станины расположен электродвигатель 3, который через коробку скоростей 4 передает главное вращательное движение шпинделю станка.

На вертикальных направляющих станины установлена консоль 10, которая может перемещаться в вертикальной плоскости и жестко закрепляться на направляющих.

На горизонтальных направляющих консоли установлены поперечные салазки 11, поворотная плита 9, а в направляющих поворотной плиты продольный стол 8. Привод подачи размещен в консоли и состоит из электродвигаи коробки подач 13.

Для поддержания свободного (правого) конца оправок служит подшипник подвески 5, которая установлена в направляющих хобота 6, закрепленного на верхней части станины. Хобот поддерживается двумя кронштейнами 7, нижние концы которых связаны консолью.

Мощность двигателя 7 кВт; шпиндель имеет 18 чисел оборотов от 01.01.01 об/мин.

Стол станка имеет 18 продольных и поперечных подач от 23,5 до 1180 мм/мин, а вертикальных — в пределах 8—390 мм/мин.

Вертикально-фрезерный станок 6Н12. Предназначен для фрезерования поверхностей заготовок среднего размера и массы (веса) в условиях единичного и серийного производства торцовыми, концевыми и пальцевыми фрезами, а также фрезерными головками

Общий вид станка приведен на рисунке.

На фундаментной плите 1 установлена станина I. В верхней части станины находится шпиндельная головка I с вертикальной осью вращения шпинделя.

Главное вращательное движение шпиндель получает от расположенного в станине электродвигателя через коробку скоростей IV.

Консоль V установлена на вертикальных направляющих станины и может перемещаться по ним в вертикальном направлении. По направляющим консоли перемещаются поперечные салазки VI, а по последним стол VII. Внутри консоли расположена коробка подач VII.

Электрическая цепь станка включается и выключается с пульта пакетным выключателем 1. Вращение шпинделя переключается рукояткой 2, а число оборотов его изменяют рукояткой З. Включение и выключение электродвигателей производятся кнопочной станцией 4.

Для установки и фиксации шпинделя в вертикальном положен служат маховичок 6 и рукоятка 5. Рукоятка 7 служит для управления продольными подачами стола. Кроме того, имеются рукоятки ручных перемещений стола 9—11, а также рукоятка управления поперечной подачей стола 12 и грибок для установки и переключения подачи 13. Электродвигатель главного движения имеет мощность 10 кВт. Коробка скоростей. позволяет получить 18 чисел оборотов от 630 до 3150 об/мин. Коробка подач обеспечивает 18 продольных подач от 01.01.01 мм/мин, поперечных — от 01.01.01 мм/мин и вертикальных – от13 до 665 мм/мин.

Станок имеет ускоренные перемещении стола.

Мощность электродвигателя привода подач 1,7 кВт.

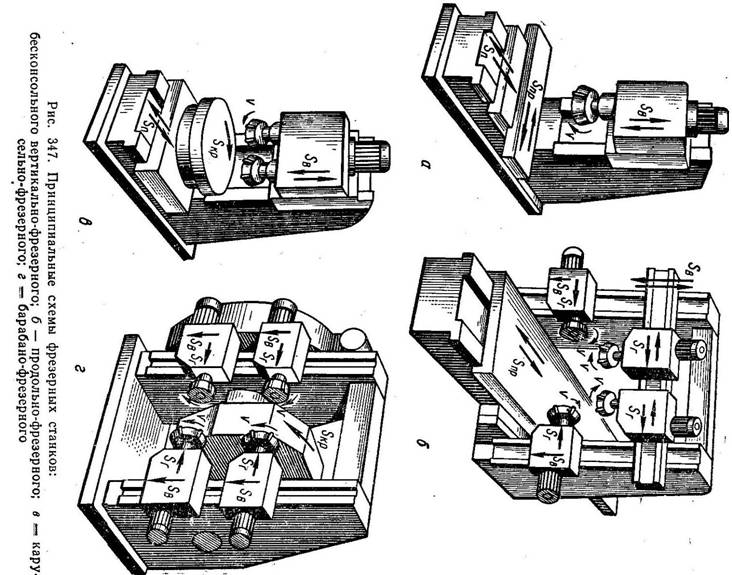

К станкам общего назначения относят также бесконсольно-вертикальные фрезерные станки. Стол станка имеет два взаимно перпендикулярных движения, которые могут совершаться как с рабочей подачей, так а в режиме установочных быстрых ходов.

Вертикальное перемещение совершает шпиндельная бабка. Кгоме того, шпиндель совершает осевое перемещение.

Шпиндельная бабка поворачивается в вертикальной плоскости для обработки наклонных плоскостей с поперечной подачей.

Эти станки более жесткие и производительные чем консольные, однако они менее удобны в обслуживании.

Продольно-фрезерные станки относят к станкам общего назначения. Стол монтируется на станине и имеет только продольное перемещение. Остальные перемещения (поперечное и вертикальное) совершают шпиндельные бабки, расположенные на траверсе и на вертикальных стойках.

Эти станки предназначены для обработки плоскостей крупных заготовок. Наиболее распространенным видом обработки является работа с продольной подачей стола при неподвижных шпиндельных бабках. При этом можно обрабатывать заготовку одновременно с трех сторон. Шпиндели станка имеют индивидуальные приводы.

Предусматривается также и обработка неподвижной детали с подачей шпиндельных бабок по вертикальным направляющим стоек и горизонтальным направляющим траверсы.

Траверса имеет установочное перемещение в вертикальной плоскости. Во время работы она неподвижна.

На рисунках показаны схемы карусельно-фрезерного и барабанно-фрезерного специальных станков. На этих станках торцовыми фрезами обрабатывают плоские поверхности заготовок в массовом и крупносерийном производстве.

Заготовки в специальных быстродействующих приспособлениях крепят на столе или барабане, которые медленно вращаются, совершая круговое движение подачи. Обычно в этих случаях совмещаются черновая и чистовая обработки. Высокая производительность станков обеспечивается их непрерывным действием, так как установка и снятие детали осуществляются без остановки станка.

КОНТРОЛЬНЫЕ ВОПРОСЫ:

1.  Достоинства фрезерной обработки

2.  Виды фрезерных станков

3.  Инструмент фрезерования.
