ФГОУ СПО «Салаватский индустриальный колледж»

Техническая эксплуатация и обслуживание

электрического и электромеханического оборудования

Методические указания и контрольные задания для студентов заочного отделения образовательных учреждений среднего профессионального образования по специальности № 000 «Техническая эксплуатация и обслуживание электрического и электромеханического оборудования»

2010

Содержание

1.  Введение ……………………………………………4

2.  Программа учебной дисциплины 5

3.  Перечень практических работ …………………………….6

4.  Задания для контрольной работы …………………………13

5.  Список экзаменационных вопросов

6.  Литература …………………………………………………….24

7.  Аудиовизуальные средства обучения 25

8.  Интернетресурсы 26

1. Введение

Учебная дисциплина «Техническая эксплуатация и обслуживание электрического и электромеха­нического оборудования» является одной из наиболее важных учебных дисциплин для студен­тов специальности № 000 «Техническая эксплуатация и обслуживание электрического и электромеханического оборудования".

Программа данной учебной дисциплины предусматривает изучение студентами вопросов тех­нической эксплуатации, объёма и технологии ремонта и ставит своей целью подготовить высо­коквалифицированного техника - электрика - организатора производства.

В результате изучения учебной дисциплины студенты должны знать:

- состав и организацию работ по обслуживанию электрического и электромеханического оборудования;

- назначение, принцип действия, условия применения машин, механизмов, приспо­соблений, инструмента, приборов используемых при эксплуатации и ремонте электрического и элек­тромеханического оборудования;

- содержание работ при эксплуатации и ремонте электрического и электро­механического оборудования;

- современные и перспективные способы ремонта электрического и элек­тромеханического оборудования;

- методы и периодичность испытаний электрического и электромеханического обору­дования;

Студенты должны уметь:

- разрабатывать технологические карты ремонта электрооборудования;

- оценивать состояние пригодности электрооборудования к эксплуатации;

- вести техническую документацию по эксплуатации и ремонту электрооборудования;

- производить оперативные переключения в электроустановках;

- пользоваться механизмами, инструментом, приспособлениями, приборами при эксплуатации и ремонте электрооборудования;

- определить неисправности электрооборудования и устранять их;

- самостоятельно решать простейшие задачи по эксплуатации и ремонту электрооборудования пользуясь различной технической и нормативно-технической литерату­рой и документацией.

«Техническая эксплуатация и обслуживание электрического и электромеханического оборудова­ния» является одной из учебных дисциплин завершающих подготовку техника - электрика по специальности № а поэтому изучение этой учебной дисциплины основывается на знаниях полученных при изучении таких дисциплин, как «Измерительная техника», «Материа­ловедение», «Электропривод», «Электрические машины», «Электроснабжение объектов», которые были изучены ранее.

При изучении учебного материала необходимо соблюдать единство терминологии и обозначений в соответствии с действующими стандартами, Международную систему единиц (СИ), обращать внимание на значение стандартизации, её экономическую эффективность и роль в повышении качества продукции.

В процессе изучения учебного материала следует постоянно обращать внимание на во­просы безопасности.

Изучая настоящую учебную дисциплину по рекомендуемой литературе, студенты должны сопоставлять изученные методы монтажа, эксплуатации, технологию ремонта с теми, которые практически встречаются на производстве, критически подходить к опыту производст­венной своей деятельности.

Изучая учебный материал необходимо вести краткий конспект, который позволит глу­боко усвоить учебную дисциплину и облегчит подготовку к экзамену.

В процессе изучения учебной дисциплины студенты должны выполнить одну домашнюю контрольную работу. Ответы на вопросы контрольной работы должны быть краткими, исчерпы­вающими и целенаправленными. Учебным планом предусматривается также выполнение четы­рёх лабораторно-практических работ.

Электрические схемы, чертежи, графики, отчёты по лабораторно-практическим работам должны выполняться в соответствии со стандартами Единой системы конструкторской документации (ЕСКД), в кото­рых даны определения различных видов и типов схем, приведены правила их выполнения, ус­ловные графические и буквенно-цифровые обозначения электрических устройств и их элемен­тов, а также обозначения электрических цепей.

В межсессионный период и во время зачётно-экзаменационной сессии студенты слу­шают обзорные лекции по темам, выполняют лабораторно-практические работы и сдают экза­мены. К экзамену допускаются студенты, выполнившие контрольные работы с оценкой "Зачтено", получившие зачёт по лабораторно-практическим работам

2 Программа учебной дисциплины

Тематический план

Содержание учебной дисциплины и методические указания

Введение

Студент должен :

иметь представление: - о составе и организации работ по обслуживанию электрического и электромеханического оборудования; - о содержании работ при эксплуатации и ремонте электрического и электро­механического оборудования;

знать: - состояние пригодности электрооборудования к эксплуатации.

Цели и задачи дисциплины «Техническая эксплуатация и обслуживание электрического и электромеханического оборудования». Содержание дисциплины. Краткие сведения об истории развития эксплуатации. Роль и значение эксплуатации электрооборудования. Основные направления развития эксплуатации электрооборудования.

Методические указания

Раздел 1 Техническая эксплуатация и обслуживание электрического и электромеханического оборудования

Тема 1.1. Организация технической эксплуатации и приёмка смонтированного электрооборудования

Студент должен:

иметь представление:

- об обязанности, ответственности потребителей за выполнение правил;

- об управлении электрохозяйством;

- о технической документации;

Знать:

- о требованиях к персоналу и его подготовке;

- приёмку в эксплуатацию электроустановок;

- правила безопасности.

Эксплуатация – стадия жизненного цикла изделия, на которой реализуется, поддерживается или восстанавливается его качество. Поэтому правильная эксплуатация электроустановок имеет большое народнохозяйственное зна­чение, так как от этого зависит их работоспособность, которая оказывает существенное влияние на производственную деятельность предприятий.

Методические указания

При изучении темы необходимо пользоваться основными документами «Правила техни­ческой эксплуатации электроустановок потребителей», «Межотраслевые правила по охране труда при экс­плуатации электроустановок потребителей», имеющим целью обеспечить надёжную, безопас­ную и рациональную эксплуатацию электроустановок и содержания их в исправном состоянии. При эксплуатации электрооборудования руководствуются также указаниями за­водов-изготовителей, изложенными в технической документации.

Изучая тему 1.1, необходимо помнить о том, что эксплуатация электроустановок вклю­чает в себя не только вопросы использования их по назначению, обслуживание и ремонт при эксплуатации, но и следующие вопросы: приёмка электроустановок в эксплуатацию; составле­ние проектной и сметной документации на капитальный ремонт и модернизацию электрообо­рудования; хранение, транспортировка и подготовка к использованию электрооборудования; взаимоотношения потребителей с электроснабжающими организациями.

Учащимся необходимо рассмотреть следующие вопросы организации эксплуатации электрооборудования на промышленных предприятиях: основная задача рациональной экс­плуатации электрохозяйства; управление электрохозяйством промышленного предприятия; от­ветственность за эксплуатацию электрооборудования; требования к эксплуатационному персо­налу; организация планово-предупредительного ремонта

В заключение темы вопросы приёмки смонтированного электрооборудования: объём и последовательность приёмки в эксплуатацию смонтированных электроустановок; состав приё­мочной комиссии и порядок её работы; составление актов приёмки.

Вопросы для самоконтроля:

1.Л1, гл.1.1 – 1.8; Л2, гл.15.

Тема 1.2. Эксплуатация электрических внутрицеховых сетей и освещения

Грамотная приёмка в эксплуатацию вновь смонтированных электроустановок - одно из условий, обеспечивающих их нормальную дальнейшую работу. Каждое отступление от требо­ваний, предъявляемых к смонтированным электроустановкам, может при эксплуатации послу­жить причиной различных неполадок и аварий.

При приёмке в эксплуатацию открытых и скрытых электропроводок, а также освети­тельных установок необходимо знать, на что обращает внимание приёмочная комиссия; нормы и объём приёмно-сдаточных испытаний. [3] стр. 135; [8] стр. 110.

В этой теме подлежат рассмотрению следующие вопросы: эксплуатацию осветитель­ных электроустановок; периодичность осмотров, чистка светильников и арматуры; измерение освещённости; смена ламп; особенности эксплуатации люминесцентного освещения; особенно­сти эксплуатации осветительных установок во взрыво - и пожароопасных зонах; техника безо­пасности при эксплуатации электрических внутрицеховых сетей и осветительных установок [1] стр. ; [2] стр.

Тема 1.3. Эксплуатация кабельных линий

Объем и последовательность приёмки кабельных линий в эксплуатацию после монта­жа. Документация на кабельные линии. Наблюдение за кабельной трассой. Периодичность и объём осмотров кабельных линий и сооружений (туннелей, коллекторов и т. д.). Контроль за на­грузкой и температурой кабельных линий.

Допустимые токовые перегрузки. Допустимые температуры нагрева кабелей различных марок. [3] стр. 16-33.

Особо важное значение придают проведение профилактических испытаний повышен­ным напряжением для выявления и своевременного устранения дефектов изоляции, в результа­те чего резко снижается аварийность в кабельных линиях. Объём, сроки и нормы проведения профилактических испытаний кабельных линий. [3] стр. 139-140.

Изучить методы определения мест повреждения в кабельных линиях.

В заключение темы - техника безопасности при эксплуатации кабельных линий.

[1] стр. 213-222; [2J стр. ; [4] стр. 33-40.

Тема 1.4. Эксплуатация трансформаторных подстанций

Объём и последовательность приёмки в эксплуатацию после монтажа трансформатор­ных подстанций и распределительных устройств внутренней и наружной установки. Сроки и объёмы осмотров и профилактических испытаний электрооборудования трансформаторных подстанций. [3] стр. ; [4] Э2.4.6; Э2А8; Э2.4.25; Э2Л0.19; Э2.10.20; Э2.10.26.

Периодичность осмотров силовых трансформаторов [4] Э2.4.37. Допустимые эксплуа­тационные нормы для силовых трансформаторов (температура верхних слоев масла, нагрузка, повышение напряжения и уровня масла). [4] Э2.4.13; Э2.4.16; Э2.4.20; Э2.4.28. Включение трансформаторов под нагрузку при низких температурах. [4] Э2.4.31. Переключение ответвле­ний. [4] Э2.4.18; Э2.4.19. Периодичность и правила взятия проб масла из трансформаторов; тре­бования предъявляемые к маслу; регенерация масла. [3] стр. ; [4] Э2.4.41 - Э2.4.43.

Эксплуатация конденсаторных батарей для повышения коэффициента мощности. Тре­бования к защите конденсаторных батарей. Повреждение конденсаторов. Включение и отклю­чение конденсаторов. Включение и отключение конденсаторов. [4] стр. 59-63.

Эксплуатация аккумуляторных батарей. Требования, предъявляемые к аккумулятор­ным помещениям. Периодичность осмотров аккумуляторных батарей. Приготовление и заливка электролита. Допустимая степень зарядки аккумуляторов. Зарядка аккумуляторов. [4] стр.

Эксплуатация приборов релейной защиты, электроизмерительных приборов, устройств автоматики телемеханики и связи. [4] стр. 70-79.

В заключение темы - техника безопасности при эксплуатации электрооборудования трансформаторных подстанций.

[1] стр. ; [2] стр.

Тема 1.5. Эксплуатация электроприводов

Объём и последовательность приёмки в эксплуатацию вновь смонтированного элек­тропривода и заземляющего устройства. Нормы и объем приёмно-сдаточных испытаний элек­троприводов и пускорегулирующей аппаратуры. Пуск и остановка электродвигателей постоян­ного и переменного тока. Контроль за нагрузкой и температурой эле1продвигателей. Макси­мально допустимая температура нагревания отдельных частей электродвигателей. Допустимые отклонения величины напряжения от номинального значения. Сушка отсыревшей изоляции электродвигателей. Предельные величины зазоров в подшипниках. Уход за подшипниками. До­пустимая вибрация подшипников электродвигателей. Смазочные масла. Правила смены и за­ливки масел в подшипниках. Уход за контактными кольцами. Уход за коллектором и щётками. Определение правильности чередования полярности главных и дополнительных полюсов ма­шин постоянного тока. [3] стр. ; [4] стр.,79 - 80; [8] стр.

Изучить способы центровки валов электрических машин.

В заключение темы - техника безопасности при эксплуатации электроприводов.

[1] стр. ; [2] стр.

Тема 1.6. Эксплуатация электрооборудования кранов и подъёмников

Объем и последовательность приёмки в эксплуатацию электрооборудования и подъём­ников. Объём и порядок проведения испытаний. Уход за двигателями и пусковой аппаратурой, концевыми выключателями и тормозными устройствами. Периодичность осмотров и ремонтов электрооборудования грузоподъёмных механизмов.

Техника безопасности при обслуживании грузоподъёмных механизмов [4] стр.

[1] стр. ; [2] стр.

Тема 1.7. Эксплуатация электрических печей и электросварочных установок

Объём и последовательность приёмки в эксплуатацию электрооборудования электро­печных и электросварочных установок. Основы эксплуатации электрооборудования печей со­противления и дуговых печей. Основы эксплуатации высокочастотных электропечных устано­вок.

Эксплуатация электросварочных установок. Правила защиты и заземления электрообо­рудования. Периодичность осмотров и ремонтов электросварочных установок.

Техника безопасности при эксплуатации печей и электросварочных установок.

[1] стр. ; [2] стр.

Раздел 2. Ремонт электрооборудования

Тема 2.1. Ремонт электрических внутрицеховых сетей и освещения

Особенность ремонта электрических внутрицеховых сетей и освещения заключается в том, что восстановление дефектных участков осуществляют непосредственно на месте повреж­дения, куда доставляют необходимый инструмент, приспособления, материалы и обеспечивают безопасные условия труда электромонтера при производстве работ. При ремонте электропрово­док используют те же материалы и крепёжные детали, что и при монтаже. Осуществляя ремонт, необходимо соблюдать требования к электропроводкам, которые предъявляют Правила устрой­ства электроустановок (ПУЭ).

Возможные повреждения внутрицеховых сетей: электрических проводок в трубах, ка­белей до 1000 В, шинопроводов, тросовых проводок. Повреждения электрооборудования и си­ловых распределительных пунктов. Ремонт внутрицеховых сетей и электрооборудования сило­вых распределительных пунктов. Ремонт осветительной сети и установки. Проверка и испыта­ния после ремонта.

Особо обратить внимание на правила безопасности труда при ремонте электрических сетей и освещения.

[1] стр. 304-307.

Тема 2.2. Ремонт кабельных линий напряжением до 10 кВ

Ремонт кабельных линий осуществляется на основе данных, полученных при осмотрах и испытаниях кабелей. Особенность ремонта эксплуатируемых кабелей заключается в том, что они могут оставаться под напряжением или иметь остаточный заряд. Кроме того, ремонт может производиться вблизи кабелей, находящихся под напряжением. Всё это требует от ремонтного персонала большого внимания не только к личной безопасности, но и к тому, чтобы не повре­дить близ расположенные кабели, а поэтому ремонтные работы важно провести в минимальный срок, так как при ремонтных работах на линиях приходится переходить на менее надёжные временные схемы электроснабжения.

Организация подготовительных работ при ремонте кабельных линий. Ремонт джутово­го и броневого покрытия кабелей. Ремонт свинцовой и алюминиевой защитных оболочек кабе­ля. Проверка отсутствия влаги в изоляции кабеля на месте повреждения. Ремонт концевых за­делок кабелей.

Испытания кабелей после ремонта.

В заключение темы - техника безопасности при ремонте и испытаний кабельных ли­ний.

[1] стр. 308-312.

Тема 2.3. Ремонт трансформаторов и электрооборудования подстанций

Трансформаторы, как и любое другое электрооборудование, должны своевременно проходить ремонт, что обеспечивает их надёжность в работе и удлиняет срок использования. Назовём основные причины, вызывающие необходимость ремонтов трансформаторов: истече­ние ресурсов работы отдельных частей трансформатора, износ изоляции, нарушение режимов эксплуатации и т. д.

Изучите данную тему по литературе [1] стр. ; [2] стр. ; [17].

Организация ремонта трансформаторов. Виды неисправностей трансформаторов. Раз­борка силовых трансформаторов. Ремонт обмоток, магнитопровода, фарфоровых выводов, бака, расширителя, выхлопной трубы, крышки, масло указателя и переключателя напряжения. Сбор­ка трансформаторов после ремонта.

Виды неисправностей измерительных трансформаторов напряжения и тока. Ремонт и испытания их после ремонта. Особенности ремонта сварочных трансформаторов.

Ремонт масляных выключателей. Ремонт выключателей нагрузки, разъединителей и предохранителей. Ремонт распределительных устройств типов КРУ, КРУН, КСО. Испытание электрооборудования подстанции после ремонта.

Техника безопасности при ремонте трансформаторов и электрооборудования подстан­ции.

Тема 2.4 Механический ремонт электрических машин

Ремонтирую электрические машины в соответствии с ПТЭ и ПТБ по графику, утвер­ждённому главным инженером предприятия. Ремонт электрических машин, связанных с техно­логическими агрегатами, производят одновременно с ремонтом самих агрегатов.

Состав электроремонтной мастерской. Причины повреждений и преждевременного из­носа частей машин. Правила разборки и сборки электродвигателей. Измерительные и кон­трольные инструменты и приборы, пользование ими.

Типы подшипников. Неисправности подшипников скольжение, их обнаружение, теку­щий и контрольный ремонт.

Виды неисправностей активной стали электрических машин, их обнаружение и устра­нение. Испытание активной стали после ремонта. Виды неисправностей валов электрических машин, их обнаружение и устранение.

Виды неисправностей подшипниковых щитов и станин, их обнаружение и устранение. Устранение трещин холодным медным электродом и стягиванием трещин сквозными шпиль­ками.

Виды неисправностей коллекторов, их обнаружение и устранение. Проведение капи­тального ремонта коллектора.

Виды неисправностей контактных колец, их обнаружение и устранение.

Виды неисправностей щёточного аппарата, их обнаружение и устранение. Замена, при­тирка и шлифовка новых щёток.

В заключение этой темы - правила техники безопасности при выполнении ремонта электрических машин.

[1] стр. , стр. , стр. , стр. ; [2] стр.

Тема 2.5. Ремонт обмоток машин переменного тока

Виды неисправностей обмоток машин переменного тока и их выявление. Изготовление и укладка пазовой изоляции. Определение размеров секций, изготовление и укладка их в пазы. Изолирование лобовых частей и заклинивание пазов. Пропитка и сушка электродвигателей. Проверка правильности маркировки выводных концов. Испытание двигателей после ремонта. Ориентировочное определение номинальных данных асинхронного двигателя.

Техника безопасности при пайке, пропитке и испытании двигателей после ремонта.

[1] стр. 350-373; [2] стр. 290-323.

Тема 2.6. Ремонт обмоток машин постоянного тока

Виды неисправностей обмотки якоря машины постоянного тока, их обнаружение и устранение.

Виды неисправностей обмоток возбуждения, их обнаружение и устранение.

Проверка сопротивления изоляции обмоток, правильности маркировки выводов. Изме­рение сопротивления обмоток. Проведение механических испытаний после ремонта. Испыта­ние электрической прочности изоляции.

Техника безопасности при ремонте и испытаниях электрических машин постоянного тока.

[1] стр. , стр. , стр. ; [2] стр.

Тема 2.7. Ремонт пускорегулирующей аппаратуры

В данной теме изучить следующие вопросы: виды и причины повреждений пускорегу­лирующей аппаратуры; ремонт контактов и механических частей контактора; регулировка на­жатия контактов; ремонт изоляционных частей дугогасительных камер; ремонт катушек кон­такторов; технология намотки каркасных и бескаркасных катушек; пропитка и сушка катушек; ремонт рубильников и реостатов; испытания пускорегулирующей аппаратуры после ремонта.

В заключение темы - техника безопасности при испытаниях пускорегулирующей аппа­ратуры после ремонта.

[1] стр. 401-410; [2] стр. 334-344.

Перечень лабораторно-практических работ:

1.Разработка карты технологического процесса ремонта отдельных видов электрооборудования;

2.Оперативные переключения в распределительных устройствах подстанций и заво­дской системе электроснабжения;

3.Изучение последовательности выполнения разделки силовых кабелей напряжением до 10 кВ;

4.Испытание электродвигателей переменного тока после ремонта и пробный пуск;

5.Исследование параллельной работы трансформаторов

4 Домашние контрольные задания

1. Известно, что для ВЛЭП применяют неизолированные одно, многопроволочные про­вода и тросы. В чём состоит отличие многопроволочных проводов от тросов?

2. При включении насоса в работу выяснилось, что электродвигатель 4А250М, Рн = 90 кВт, UH = 380 В не запускается, при этом неестественно гудит?

Как при этом должен действовать обслуживающий электротехнический персонал

3. При осмотре электродвигателя 4А250М, Рн = 90 кВт, Uн=380 В замечено, что темпера­тура подшипников составляет 125°С. Назовите предел допустимой температуры, перечислить причины её повышения и способы их устранения.

4. По каким показателям судят о состоянии щёточно-коллекторного узла электрических машин по­стоянного тока? Устройство щёточно-коллекторного узла.

5. При осмотре электродвигателя 4А250М, Рн = 90 кВт, Uн=380 В замечено, что электродвигатель перегревается сверх допустимой температуры. Что при этом должен делать обслуживаю­щий электротехнический персонал?

6. Перечислить приемо-сдаточные испытания электродвигателя СДН -, Рн = 5000 кВт, UH = 10 кВ при приёмке в эксплуатацию.

7. Перечислить приемо-сдаточные испытания при приёмке в эксплуатацию электродвигателя 4АН355М, Рн = 400 кВт, UH = 6 кВ.

8. Для асинхронного электродвигателя 4А250М, Рн =90 кВт, UH = 380 В, cos φ = 0,72, = =92 % определить допустимый ток нагрузки и объяснить как он контролируется, пределы до­пустимого напряжения и объяснить чем вызваны ограничения.

9. Перечислить приемо-сдаточные испытания при приёмке в эксплуатацию электродвига­теля 4А250М, Рн =90 кВт, Uн=380 В.

10. Для контроля нагрузки электродвигателя на щите управления установлен амперметр. На шкале амперметра нанесена красная черта соответствующая IДОп = 61,425 А. Двигатель пита­ется от сети 6 кВ и имеет cos φ = 0,72, η = 92 %. Определить мощность электродвигателя и пе­речислить случаи в которых он аварийно должен быть отключён от электрической сети.

11. Трансформатор ТМ - 1600/10/0,4 в июле и августе работал с коэффициентом за­грузки 0,7. Можно ли его перегружать, в какое время и на какую величину?

12. Перечислить приемо-сдаточные испытания и документацию при приёмке в эксплуатацию вновь смонтированно­го силового трансформатора ТСЗ - 1600/15/0,4.

13. Можно ли включать на параллельную работу трансформаторы:

ТМ - 1600/10/0,4; = 5,5; /Y - 11

ТМ - 1600/10/0,4; = 4,5; /Y – 11

14. У трансформатора ТРДЦН 63000/110 работающего с полной нагрузкой, прекрати­лось из-за возникновения неисправностей работа системы охлаждения. Расшифровать обозна­чение трансформатора и объяснить, что должен делать обслуживающий персонал.

15. При монтаже силовой трансформатор ТМ - 1600/10/0,4 кВ был установлен так, что крышка имела, подъём по направлению противоположному от газового реле на 1 %, а масло­провод от трансформатора к расширителю 2 %. Мембрану выхлопной трубы оставили заво­дскую из стали толщиной 1 мм. Допустим ли ввод в эксплуатацию трансформатора?

16. На цеховой подстанции были установлены два трансформатора ТМ - 1600/10/0,4; = 5,5; /Y - 11.

Один из них вышел из строя. В резерве на складе оказалось три трансформатора:

ТМ - 2500/10/0,4; = 5,5; /Y - 11

ТМ - 1600/10/0,69; = 5,5; /Y – 11

ТМ - 1600/10/0,4; = 5,5; Y / - 0

Какой из них целесообразнее установить вместо вышедшего из строя?

17. При осмотре ТП обнаружено, что масло в трансформаторе ниже контрольных отме­ток масло указателя. Перечислить всевозможные места утечки масла из трансформатора и где вытекшее масло должно быть? Каковы должны быть действия лица производившего осмотр?

18. Как и для чего выполняют заземление магнитопровода трансформатора ТСЗ-1600/10/0,4 кВ.

19. При осмотре ТП обнаружено:

разрыв диафрагмы выхлопной трубы, потрескивание внутри трансформатора, чрезмер­ный нагрев. Каковы должны быть действия лица производящего осмотр?

20.

QN1; QN2; QN3 - заземляющие ножи.

Что необходимо сделать и в какой

последовательности при выводе "Ввод № 1” в ремонт?

21.Что необходимо сделать и в какой последовательности при выводе в ремонт масляного выключателя "Q1", кабельной линии "КЛ 1" выключателя нагрузки?

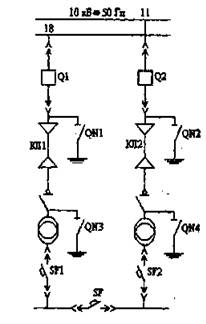

22.

В какой последовательности и какие

коммутационные аппараты должны быть отключены при

воде в ремонт кабельной линии № 8?

.

23. Кабельная линия к тр. № 1 выведена в ремонт. В

этой связи:

Отключены: Ql, QWl, SF1

Выключены: SF, QN3, QN1

Что необходимо сделать и в какой

последовательности при включении в работу транс­форматора "Т1"?

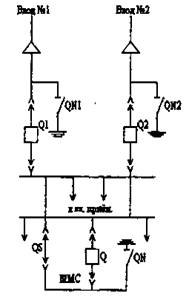

24. ШМС - шиносоединительный мост.

Что необходимо сделать и в какой последовательно­сти, для того чтобы:

1. Заменить изолятор ШМС

2. Произвести ремонт масляного выключателя "Q" и его привода.

25. 3/3 N1; 3/3 N2; 3/3 N3 - переносные защитные заземления установлены на время ремонта масляного выключателя "Q" и разъединителя "QS".

Что необходимо сделать и в какой последовательности при включении кабельной линии в работу после ремонта?

26. Перечислить приемо-сдаточные испытания и документацию кабельной линии на­пряжением 10 кВ, тип кабеля ААШв - 3x240 – 10, кабель проложен в земле от РТП - 1 до РТП - 2 длиной 3 км. Заполнить кабельный журнал.

27. Кабельная линия проложена в земле кабелем АСБ находится в эксплуатации 16 лет. Допустимый ток нагрузки 1д = 330 А. В каких пределах можно перегрузить КЛ - 10 в аварийной ситуации. Расшифровать марку кабеля. Коэффициент предварительной нагрузки КЛ -,6.

28. Представитель заказчика, осуществляющий технический надзор за монтажом кабельных ли­ний выполняемых кабелями АСБГ - 3xкВ; АВАШв - 3xкВ после осмотра траншеи перед засыпкой в своём дневнике сделал записи:

1. Кабели в траншее проложены с натягом.

2. При прохождении через сгораемые стены, трубы в которые заведены кабели обреза­ны по обе стороны на уровне стены.

3. Трубы для прохода кабелей через стену расположены вертикально на расстоянии 100 мм.

Что значат эти записи?

29. Какой из предложенных кабелей:

АСБГ-3x; ААШВ-3x;

АПВБ-3х; АПВГ-3х

Можно использовать для прокладки в земле. Расшифровать марку кабеля, объяснить его устройство.

30. Представитель заказчика, осуществляющий технический надзор за монтажом кабельных ли­ний выполняемых кабелями АСБГ - 3xкВ; АВАШв - 3xкВ после осмотра траншей перед засыпкой в своём дневнике сделал записи:

1. Глубина траншеи 1,2. Кабель от механических повреждений не защищен кирпичом.

2. Расстояние между кабелями в траншее 50 мм.

3. Кабели при входе в здание проложены с разностью уровней 16 м.

Что значат эти записи?

34. На участке сети электроснабжения НПЗ в летнее время смонтирован кабель ААШв - 3x5Требуется расшифровать марку кабеля и дать перечень приемо-сдаточных испыта­ний и проверок, объяснить его устройство

35. Две кабельные линии, выполненные кабелем АПВБ - 3x7проложенным в траншее имеют допустимую нагрузку Iд = 165А каждая. Работают КЛ с расчётной нагрузкой IР = 110 А. Требуется расшифровать марку кабеля, определить, допустим, ли перевод нагрузки обоих КЛ на одну и на какое время.

36. Две кабельные линии, выполненные кабелем АСБ - 3xБ проложенных в траншее имеют допустимую нагрузку Iд =330 А. Каждая линия работает с расчётной нагрузкой Iрасч = 214 А. При выходе из строя одной из них допустим, ли перевод всей нагрузки на другую и на какое время.

37. Кабельная линия, проложенная в земле кабелем АПВБ - 3x, находится в эксплуатации 20 лет. Допустимый ток нагрузки Iд = 330 А. Согласно ПТЭ и ПТБ аварийно до­пускается КЛ - 10 перегружать в течение 5 суток в пределах 1,5Iд в течение 1 часа. Требуется определить ток перегрузки данной КЛ и расшифровать марку кабеля. Коэффициент предвари­тельной нагрузки КЛ 0,6.

38. Какой запас должен быть предусмотрен на кабельной линии длиной 1000 м. Строи­тельная длина кабелей 300 м. Для чего необходим запас, где разместить запас кабеля, какое ко­личество соединительных муфт на кабельной линии предполагается установить? Кабельная ли­ния проложена в траншее.

39. Что и как необходимо сделать для ремонта соединительной муфты кабеля ААШВ - 3xпроложенного в траншее?

44.Исходные данные:

На участке сети Главное распределительное устройство завода ГРУ - 10 кВ - цеховая подстанция смонтирована в летнее время в траншее кабель ААЩ„ - 3x5Требуется написать перечень приемо-сдаточных испытаний и проверок.

48.Исходные данные:

В механическом цехе распределительные сети силового электрооборудования выпол­нены шинопроводом ШРА - 73 и проводом АПВ х6) в стальных тонкостенных трубах (см. рис. 2). Питающая линия 1 выполнена кабелем АВВГ - 3x50 - 1x25 - 1.

Требуется:

Написать, как в соответствии с требованиями ПУЭ и с учётом особенностей конструк­ции ШРА - 73 надлежит смонтировать сеть защитного зануления (какие естественные и искус­ственные проводники защитного зануления применить, как проложить).

50. Составьте спецификацию на провод и вспомогательные материалы для участка электрической сети (см. рис. 3).

Спецификацию оформите на листе формата.

51. Составьте спецификацию на провод, на детали, комплектующие шинопровода, на вспомогательные материалы для участка электрической сети (см. рис. 2). Спецификацию офор­мите на листе формате по требованиям ГОСТ.

Исходные данные:

Питающая линия 20 м выполнена проводом АПР - 3 (1xx25 в стальных трубах. Длина линии 2 составляет 21м; длина ответвлений к станкам № 1 3 м, провод АПВ - 3 (1x6) тт 26 в полу, к станкам № 2 - по 10 м, проводов АПВ х2,5) тт 26 в полу. Типы коробок на шинопроводе примите самостоятельно.

52. Составьте спецификацию на провода, кабели и вспомогательные материалы для участка электрической сети (см. рис. 1). Оформите спецификацию на листе формата, соблюдая требования ГОСТ.

53. Исходные данные:

Кабель ААШв - 3x70 - 6 проложен в кабельном канале, количество соединительных муфт на кабеле - 1 шт.

Требуется:

Назвать и установить для кабеля:

а) виды ремонтов и сроки (периодичность) их проведения;

б) сроки (периодичность) осмотров;

в) объём, сроки, нормы межремонтных испытаний.

Результаты решений запишите в таблицу 1.

54. Исходные данные:

В цехе межремонтными испытаниями установлено, что напряжение на двигателе 1 со­ставляет 350 В, на двигаВ при паспортных данных этих двигателей:

двигаA315S, 160 кВт, 380 В;

двигаАНЗ15М, 250 кВт, 380 В.

Требуется указать:

а) допустимы ли такие напряжения для электродвигателей;

б) к чему приведут такие отклонения напряжения электродвигателей.

55. Исходные данные:

В цеховой трансформаторной подстанции КТП, работающей без постоянного дежурст­ва персонала, установлен трансформатор ТМЗ - 1000 кВА 10,5/0,4/0,23 кВ с термосифонным фильтром.

Требуется назвать:

а) сроки проведения осмотров;

б) объём, сроки, нормы межремонтных профилактических испытаний;

в) виды и сроки (периодичность) проведения ремонтов.

Результаты решений запишите в таблицу 1.

56. Исходные данные:

Кабель ААШП - 3x70 - 6 питающий трансформаторную подстанцию, проложен в ка­бельном канале.

Требуется назвать и установить для кабеля:

а) сроки проведения осмотров;

б) объём, сроки и нормы межремонтных профилактических испытаний;

в) виды и сроки (периодичность) проведения ремонтов. Результаты решений запишите в таблицу 1.

58. Исходные данные:

Находящиеся в эксплуатации и питающие главный распределительный щит 380 В ка­бели АВВГ - 3x95 - 1 х50 проложены в кабельном канале.

Требуется назвать для кабелей:

а) периодичность осмотров;

б) периодичность, объём и нормы профилактических межремонтных испытаний;

в) виды и периодичность ремонтов.

Результаты решений запишите в таблицу 1.

59. Исходные данные:

В цеховой трансформаторной подстанции, работающей с постоянным дежурством пер­сонала, установлен трансформатор ТМ - 1000 кВА 6,3/0,4/0,23 кВ без трансформаторного фильтра.

Требуется указать для трансформатора:

а) периодичность осмотров;

б) периодичность, объём и нормы профилактических межремонтных испытаний;

в) виды и периодичность ремонтов.

Ответы запишите в таблицу 1.

61. Исходные данные:

В цехе межремонтными испытаниями установлено, что на 4A315S, мощностью 160 кВт, напряжением 380 В напряжение составляет 400 В.

Требуется указать и объяснить:

а) вызовет ли такое отклонение напряжение какие-либо неисправности в двигателе, ка­кие, почему?

б) допустимое напряжение для двигателя (±, В).

63.Приведите 4-5 примеров марок кабелей с пластмассовой изоляцией. Укажите их область применения.

64.Назовите допустимые размеры проходов и коридоров обслуживания в электропо­мещении, где смонтирована комплектная подстанция КТП 2х 1000 кВА 10/0,4/0,23 кВ двухряд­ного расположения. Приведите поясняющий эскиз или рисунок.

65.Напишите, как выполняется монтаж силового трансформатора, входящего в состав внутрицеховой комплектно подстанции КТП -630 10,5/0,4/0,23 кВ.

66.Напишите, кабели каких марок следует преимущественно применять для сетей си­лового электрооборудования в соответствии с требованиями ПУЭ; в каких случаях допустимы и необходимы кабели с медными жилами.

67.Приведите 4-5 примеров марок кабелей с резиновой изоляцией. Укажите их об­ласть применения.

68.Напишите, каковы требования ПУЭ к электропроводкам в стальных трубах, какова область применения стальных труб тонкостенных и водо-газопроводных.

69.Перечислите требования ПУЭ к устройству грозозащит и заземлений на воздушных ЛЭП с заземлённой нейтралью до 1000 В и на воздушных ЛЭП выше 1000 В (что подлежит защите, заземлению; как и из чего монтируются спуски и очаги заземления, мини­мально допустимые сечения; способы соединения спуска с деталями на опоре и с очагом зазем­ления).

70.Приведите 4-5 примеров марок обмоточных проводов. Укажите их основные тех­нические данные (свойства, материалы, сечения) и область применения.

71.Перечислите требования ПУЭ к ошиновке РУ и подстанции (материал шин, окраска шин, взаимное расположение фаз, возможность установки переносных заземлений).

72.Напишите, как производят отбор пробы масла из бака силового трансформатора во время эксплуатации. Опишите процесс испытания масла на пробивное напряжение, назовите про­бивное наименьшее напряжение масла.

73.Приведите 3-4 примера марок проводов и 4 - 5 примеров типов изоляторов для воздушных ЛЭП. Укажите для проводов и изоляторов основные технические данные и область применения.

74.Напишите, как эксплуатируют асинхронные двигатели с к. з.ротором до 100 кВт.

75.Опишите процесс измерения коэффициента абсорбции силового трансформатора R60" /R15"во время испытаний.

76.Напишите, какие виды соединений применяют для проводов воздушных линий электропередач до и выше 1000 В. Опишите процесс ремонта провода. Приведите поясняющий рисунок.

77.Опишите испытания измерительных трансформаторов тока в РУ подстанций.

78.Перечислите основные правила эксплуатации кабельных линий до 10 кВ.

85.Расшифруйте марку кабеля АБ - 3x95 - 6, укажите область применения, назовите допустимые токовые нагрузки. Приведите рисунок, поясняющий конструкцию кабеля.

86.Расшифруйте марки кабелей ААШВ-3x70- 1, ААШП - 3x70- 1, ААБ - 3x70- 1, укажите область их применения, назовите допустимые токовые нагрузки. Приведите рисунки, поясняющие конструкции кабелей.

87.Напишите, в каких случаях при эксплуатации высоковольтного электродвигателя пере­менного тока требуется сушка его обмоток. Опишите один из способов сушки обмоток.

88.Перечислите основные ремонтные операции выключателей нагрузки ВНП - 16 и ВНП - 17. Укажите объём и нормы ис­пытаний для этих выключателей.

89.Расшифруйте марку кабеля ВБВ - 3x50 - 1 х2Укажите область применения. Назовите допустимые токовые нагрузки. Приведите рисунок, поясняющий конструкцию кабе­ля.

90.Перечислите основные работы по ремонту разъединителя РВ /400.

91.Напишите, как выполняют на воздушных ЛЭП ремонт штыревых и подвесных изо­ляторов.

92.Перечислите существующие способы оконцевания проводов и жил кабелей нако­нечниками; опишите один из способов.

93.Перечислите требования ПУЭ к выполнению сети силового электрооборудования во взрывоопасных помещениях классов В -1 и В - 1а (марки проводов, кабелей, способы прокладки, требования к защите, выбору сечений, выполнению зануления, заземле­ния).

94.Назовите методы определения места повреждения в кабельных линиях; опишите один из методов, приведите поясняющие схемы, рисунки, цифры.

100.Назовите и объясните причины пробоя обмоток электрических машин на корпус (4-5 причин).

101.Напишите, как проводят измерение сопротивления изоляции для электрических двигателей выше 1000 В, находящихся в эксплуатации (в какие сроки, каким аппаратом, какие правила по технике безопасности соблюдают). Приведите рисунок, поясняющий схему измере­ний.

102.Напишите, как организуются и проводятся осмотры воздушных ЛЭП выше 1000 В. Опишите меры борьбы с гололёдом и вибрацией проводов воздушных ЛЭП.

103.Назовите и объясните причины, вызывающие вибрацию электрических машинпричин).

104.Опишите ремонт магнитопровода силовых трансформаторов ТМЗ или ТМ до 2500кВАдо10кВ.

105.Напишите, как организуются и проводятся ремонтные работы воздушных ЛЭП - 6 кВ: замена изоляторов, выверка опор, замена траверс, ремонт провода.

106.Опишите основные правила по эксплуатации подшипников электрических машин.

109. Перечислите основные правила эксплуатации силовых трансформаторов цеховых подстанций.

110. Опишите неисправности электрических машин и опишите, как проводят ремонт активной стали и валов электрических машин.

112. Напишите, каковы периодичность, объём и нормы профилактических испытаний силового трансформатора ТМЗ - 630 кВА цеховой подстанции, находящейся в эксплуатации.

113. Назовите и объясните возможные причины перегрева обмотки электродвигателя 4А250М, 90 кВт, 380 Впричин).

114. Опишите процесс измерения сопротивления обмоток электрических машин.

115. Перечислите основные правила эксплуатации электрических двигателей (хране­ние, применение, обслуживание, ремонт, испытания).

116. Напишите, при каких условиях допускается параллельная работа силовых транс­форматоров. Объясните, что произойдёт, если коэффициенты трансформации будут разными.

117. Опишите подготовку к ремонту и ремонт обмоток электродвигателей А0, 4АН225М.

118. Перечислите и объясните причины, вызывающие ненормальный шум в электро­двигателях серии А02,4А, 4АН (4-5 причин).

119. Назовите и объясните причины течи масла из бака силовых трансформаторов ТМЗ, ТМ (3-4 причины).

120. Опишите ремонт и испытания контакторов переменного тока.

121. Назовите неисправности контактных колец электрических машин, назовите при­чины этих неисправностей. Опишите ремонт контактных колец.

122. Назовите причины перегрева силовых трансформаторов ТМЗ, ТМ; укажите пути устранения неисправностей; напишите определение температуры нагрева и температуры пере­грева электрооборудования; приведите данные о допускаемых превышениях температуры трансформаторов.

123. Опишите особенности ремонтов сварочных трансформаторов.

124. Напишите, в каких случаях необходимо выполнять фазировку силовых трансфор­маторов. Приведите рисунок, поясняющий схему соединений при фазировке.

125. Перечислите неисправности подшипников качения электрических машин; назови­те и объясните причины неисправностей, укажите пути их устранения.

126. Кратко опишите для электрических машин:

а) основные виды обмоток, способы их укладки в пазы;

б) основные свойства изоляционных материалов;

в) устройство и конструкцию между витковой и корпусной изоляции.

127. Напишите, как с помощью вольтметра опытным путём определяют группу соеди­нений обмоток двух обмоточных силовых трансформаторов. Приведите схему определения группы. Приведите рисунок, поясняющий двенадцатую группу соединения обмоток трансфор­матора.

128. Напишите, как для трёхфазных двигателей переменного тока проверяют правиль­ность соединений выводов обмоток. Приведите поясняющие схемы.

129. Напишите, какое назначение имеют пропитка и компаудирование обмоток элек­трических машин. Кратко опишите процессы сушки, пропитки, лакировки обмоток при изго­товлении в ремонте электрических машин.

4. Экзаменационные вопросы

Раздел 1. Эксплуатация электрооборудования

1. Задачи эксплуатации и управления энергетическим хозяйством.

2. Организация и содержание планово-предупредительного ремонта.

3. Приёмка в эксплуатацию и эксплуатация внутрицеховых эл. сетей.

4. Эксплуатация осветительных эл. установок и газоразрядных источников света.

5. Приёмка в эксплуатацию и эксплуатация кабельных линий.

6. Испытание, прожигание и определение мест повреждения кабельных линий.

7. Эксплуатация воздушных лини эл. передач напряжением до 110 кВ.

8. Приёмка в эксплуатацию трансформаторных подстанций.

9. Обслуживание подстанций и распределительных устройств.

10.  Сроки осмотров, ремонта и профилактических испытаний эл. оборудования под­станций и распределительных устройств.

11.  Оперативные переключения на подстанциях.

12.  Эксплуатация силовых трансформаторов.

13.  Эксплуатация трансформаторного масла.

14.  Эксплуатация кислотных аккумуляторных батарей.

15.  Эксплуатация приборов РЗ и А, комплектных конденсаторных установок.

16.  Приёмка в эксплуатацию электроприводов и пускорегулирующей аппаратуры.

Раздел 3. Ремонт электрооборудования

17.  Ремонт внутрицеховых электрических сетей и источников освещения.

18.  Ремонт кабелей со свинцовой и поливинилхлоридной оболочками.

19.  Ремонт концевых заделок, соединительных и концевых муфт.

20.  Ремонт воздушных линий электропередач напряжением до 110 кВ.

21.  Неисправности силовых трансформаторов и организация их ремонта.

22.  Разборка трансформатора, ремонт обмоток и магнитопровода.

23.  Ремонт вводов, бака, расширителя, выхлопной трубы, крышки, масло указателя и переключателя напряжений трансформатора.

24.  Сборка и испытания трансформаторов.

25.  Ремонт измерительных и сварочных трансформаторов.

26.  Ремонт масляных выключателей и комплектных распределительных устройств.

27.  Разборка и дефектация асинхронных электродвигателей при ремонте.

28.  Механический ремонт деталей и узлов электродвигателей переменного тока.

29.  Ремонт обмоток статора электродвигателей переменного тока.

30.  Ремонт обмоток ротора электродвигателей переменного тока.

31.  Пропитка обмоток статоров и роторов.

32.  Сборка и испытание асинхронных электродвигателей после ремонта.

33.  Разборка и дефектация электрических машин постоянного тока.

34.  Ремонт обмоток якоря электрических машин постоянного тока.

35.  Ремонт коллектора, обмоток полюсов и сборка электрических машин постоянного тока после ремонта.

36.  Осмотры электроприводов и контроль за их работой при тех. обслуживании.

37.  Техническое обслуживание и текущий ремонт подшипников электрических машин.

38.  Техническое обслуживание и текущий ремонт обмоток и щёточно-коллекторного узла электрических машин.

39. Техническое обслуживание, текущий ремонт аппаратуры и обнаружение неис­правностей электроприводов.

40.  Эксплуатация электрооборудования кранов и подъёмников.

41.  Техническое обслуживание электрооборудования электротермических и сварочных уста­новок.

42.  Виды и причины неисправностей пускорегулирующей аппаратуры.

43.  Ремонт контакторов.

44.  Ремонт автоматических выключателей.

5. Таблица выбора вариантов контрольной работы

5 Литература

Основная

1. Правила технической эксплуатации электроустановок потребителей. Госэнергонадзор Минэнерго России.-М.: , 2003.-392с., Монтаж, эксплуатация и ремонт электрооборудования промышленных предприятий.

Дополнительная

3.Правила устройств электроустановок. - М.: Энергоатомиздат, 2003.

4.Правила эксплуатации электроустановок потребителей. – СП.: Деан, 2003.

5. , , "Справочник по монтажу электроустановок про­мышленных предприятий" в 2х томах. - М.: Энергоатомиздат, 1982.

6. , , "Монтаж и эксплуатация промышленных элек­троустановок". - М.: Высшая школа, 1984.

7. "Ремонт электрооборудования промышленных предприятий". - М.:
Высшая школа, 1985.

8.Строительные нормы и правила (СНиП - III -Правила производства и при­ёмки работ. Электротехнические устройства. - М.: Стройиздат, 1977.

, "Монтаж, эксплуатация и ремонт электрооборудования
промышленных предприятий и установок". - М.: Высшая школа, 1980
