Нижегородский государственный архитектурно - строительный университет
Кафедра архитектуры
РАСЧЕТНО-ПОЯСНИТЕЛЬНАЯ ЗАПИСКА
«Кинотеатр»
Студентка гр. _________ ______________
Преподаватель: _____________
Н. Новгород
20__
Содержание
1. Введение
2. Генеральный план
3. Архитектурно-планировочное решение
4. Объёмно-планировочное решение
5. Архитектурно-художественное решение
6. Конструктивное решение
6.1. Фундаменты
6.2. Отмостка
6.3. Наружные стены
6.4. Внутренние стены
6.5. Перемычки
6.6. Окна
6.7. Двери
6.8. Перегородки
6.9. Полы
6.10. Лестницы
6.11. Перекрытия
6.12. Подвесные потолки
6.13. Покрытия
7. Санитарно-техническое и инженерное оборудование
8. Расчет параметров зрительного зала
9. Список использованной литературы
1. Введение
Кинотеатры - самые популярные зрелищные здания: в среднем каждый житель нашей страны посещает кинотеатры 17 раз в году, а в городах 20 раз, что вдвое превышает общую посещаемость всех остальных зрелищных учреждений.
Современный кинематограф использует принцип записи и воспроизведения изображения на пленку, изобретенный в 1895 году братьями Люмьер. За 100 лет своего развития кинематограф обрел звук, цвет, увеличил размеры изображения и создал сеть самостоятельных зданий - кинотеатров, демонстрирующих фильмы нескольких видов.
Наибольшее распространение получили фильмы, демонстрируемые с пленки шириной 35 мм: обычные с "классическими" соотношениями сторон кадра (1:1,37) и широкоэкранные с пропорциями 1:2,35.
В данной работе представлен проект кинотеатра со зрительным залом вместимостью 250 зрительских мест. Кинотеатр размещается в жилом микрорайоне города Нижнего Новгорода на местности со спокойным рельефом, грунт – суглинок. Кинотеатр оборудован обычным экраном.
2. Генеральный план
Общественные здания, их расположение и связь с общей застройкой играют большую роль в композиции города.
Здание кинотеатра является одним из значительных общественных зданий, поэтому его распологают в общегородском центре, оно становится доминирующим, во многом определяется силуэт и всю архитектурную панораму района. Градостроительное значение общественных зданий усиливается при объединении их в комплексе. На генплане показано, что формирование общественных зданий происходит, не изолировано, а тесно увязано в одно целое. На участке, выделенном под строительство кинотеатра, устраиваются площадки для отдыха, стоянка для автомобилей. Участок озеленяется высевкой культурных трав, посадкой лиственных деревьев, низкорослых культур, а также хвойных деревьев.
Экспликация зданий и сооружений
N п/п | Наименование | Прим. |
1 | Кинотеатр на 250 мест | Проект. |
2 | Существующее здание библиотеки | Существ. |
3 | Площадка для стоянки автотранспорта | Существ. |
3. Архитектурно-планировочное решение.
Проектируемый кинотеатр предполагается использовать как кинотеатр круглогодичного действия, художественного фильма. Кинотеатр запроектирован как однозальный, с фойе, в виде самостоятельного здания вместительностью 250 человек.
Помещения кинотеатров подразделяют на три группы: зрительный комплекс, кино – аппаратный комплекс и служебно – хозяйственные помещения. Композиционная схема здания кинотеатра довольно проста: от фоей в разные стороны группируются помещения зрительного комплекса, административные, буфет и подсобные помещения.
Основным помещением кинотеатра является зрительный зал. Его планировка отвечает требованиям хорошей видимости экрана без искажений со всех зрительских мест и создает хорошие акустические условия. Площадь зала используется полностью, удобно размещены проходы, а также входы и выходы. Наилучшая видимость достигается при расположении мест амфитеатром с подъемом пола к задним рядам. Высота зала определяется размещением мест, высотой экрана и акустическим расчетом. Высота кассового вестибюля и фойе – 3,0 м. Фойе освещается с помощью фонаря.
Количество кинопроекторов в проекционной принято два, т. к. кинотеатр круглогодичного действия и вместимость 250 человек. Помещение коноаппаратного комплекса расположены на одном этаже и имеют внутреннюю связь. Планировка проекционной принята с учетом требований СНиП.
Состав и площади служебно – хозяйственных помещений также приняты согласно СНиП. Подсобные помещения, буфет имеют самостоятельный выход наружу.
4. Объёмно-планировочное решение.
Здание кинотеатра имеет размеры в крайних осях.
Высота этажа – 3,5 м.
Высота помещения – 3,0 м.
Путями эвакуаций из админитсративных помещений служит наружный главный выход, из помещения киноаппаратного комплекса (2 этаж) служит двухмаршевая лестница, из зрительного зала предусмотрены два выхода на улицу.
5. Архитектурно-художественное решение.
При проектировании зданий для обеспечения гармонической связи всех его частей и достижения наибольшей художественной выразительности всего здания использовано также художественное средство как ассиметрия. Ассиметричная композиция базируется на принципе гармонического равновесия частей и художесвтенного единства архитектурных форм, нессиметрично расположеных в пространстве. Ассиметричная композиция кинотеатра была предопределена функциональными особенностями и позволила четко расчленить и одновременно связать воедино различные по функциям части конотеатра: административные помещения и зрительный зал.
Большое значение в композиции здания имеет поверхности проектируемого объекта на отдельные объемные элементы. Такие здания хорошо сочетаются с большими городскими пространствами и играют ведущую роль в композиции городских ансамблей.
На восприятии архитектурного пространства влияет и цвет. В качесвте окраски применены теплые постельные тона.
6. Конструктивное решение.
6.1 Фундаменты.
При строительстве здания кинотеатра, используются сырые ниточные фундаменты, применение которых позволяет вести работы с высокой степенью механизации и быстрыми темпами. Фундаменты собираются из плит и блоков и служат основанием для несущих стен. Плиты образуют нижнюю, уширенную часть фундамента. Они формируются расположенными у подошвы сетками из стержней периодического профиля с защитным слоем бетона в 30 мм снизу и 50 мм по периметру и формируются из бетона марки 150. Строповочные петли из стержней диаметром 10 мм заводятся в рабочие стержни сеток и привязываются к ним. Блоки фундамента формируются из бетона марки 100 с монтажным швом 20 мм. Строповочные петли из стержней 10 мм утемлены в торцовых подрезках.
Под продольные несущие стены здания кинотеатра используются фундаментные плиты марки ФЛ-16.12; ФЛ-16.24. Под поперечные несущие стены – ФЛ-14.12; ФЛ-14.24. Под все остальные стены применены плиты марок ФЛ-12.12; ФЛ-12.24. Под внутренние несущие стены использованы фундаментные блоки марок ФБС 12.4.6-Т под наружные несущие стены – ФБС 24.6.6-Т; ФБС 12.5.6-Т.
Для защиты помещений первого этажа от копиллярного проникания в них влаги в зданиях без подвала обязательно устройство горизонтального гидроизоляционного слоя, состоящего из двух слоев толя. Этот слой располагается выше отметки на 20 мм и ниже отметки поля первого этажа на 20 мм. Глубина заложения фундамента – 1,5 м.

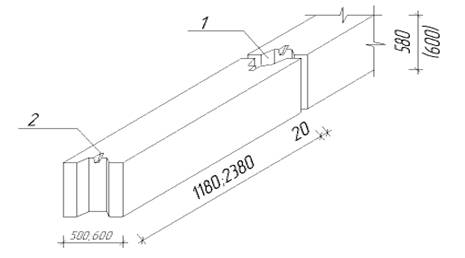

Фундаментные блоки
1– шпонка заполняется бетоном класса В20,
2 – ниша строповочной петли

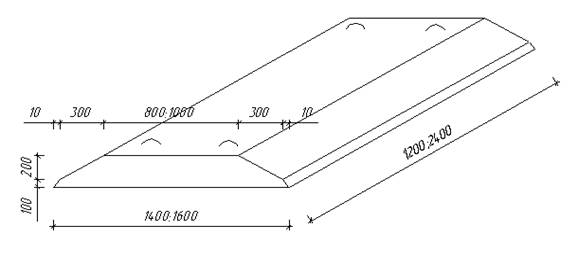

Фундаментные плиты
6.2 Отмостка.
По периметру здания кинотеатра устраивается водонепроницаемая отмостка, служащая для отвода поверхностных вод от здания. Она выполняется шириной 100 см с уклоном от здания 3%.
- асфальтобетон -30мм
- утрамбованный щебень
- утрамбованный грунт
6.3 Наружные стены.
Каменные стены здания возводят из кирпича размером 65х120х250. Для обеспечения высотой производительности труда сплошную кладку стен из кирпича выполняют шестирядной – пять ложковых и один перевязочный тычковый ряд. Наружные стены выполняются шириной 640 мм по всему периметру здания. Толщина горизонтального шва кладки – 12 мм, вертикального – 10 мм.
6.4 Внутренние стены.
Внутренние стены выполняются из сплошного кирпича размером 65х120х250 толщиной 380 мм. Некоторые внутренние стены выполняются шириной 640 мм по конструктивным соображениям. Внутренние стены выполнены примыкающими.
6.5 Перемычки.
Проемы для установки оконных и дверных блоков назначены в соответсвии с объемно – планировочным решением здания. Для удобства установки и уменьшения инфильтрации холодного воздуха кладку простенков между проемами выполняют с четвертями – выступами наружного ряда кладки в сторону приема на четверть длины кирпича, т. е. на 62,5 мм. Поверху проем перекрывают сборными железобетонными перемычками, сечение которых назначено в соответствии с шириной приема и статической функций стены.
6.6 Окна.
Окна – светопрозрачный элемент ограждения здания. Они используются для естественного освещения и проветривания. Окна в здании кинотеатра применены деревянными с двуми раздельными переплетами. Оконный блок состоит их коробки, имеющей составное сечение, с навешанными в них на петли распашными переплетами. Коробка крепится гвоздями, забиваемыми в антисентированные коробки, расположенные по две штуки в боковых гранях окна. Зазоры, образованные между коробкой и стеной, заделываются паклей и покрываются штукатуркой. Створки оконных перелетов обрамлены обвязками. В фальцы обвязок устанавливается стекло толщиной 4 мм. По периметру они крепятся штапиками с упругой прокладкой. Подоконная доска выполняется из дерева. Она заводится в паз оконной коробки и концами заделывается в стену. Снаружи нижняя грань оконного проема накрывается подлитым цеменным раствором фартуком, из оценкованной кровельной стали. Продольный край фартука заводится в край коробки (паз), а боковые края отливаются кверху во избежание увлажнения углов проема. При проектировании размеры и форма окон несколько отличаются от типовых. Они выполнены индивидуальными и устанавливаются исходя из необходимой освещенности помещений и архитектурной композиции фасада.
6.7 Двери.
Аналогично окнам дверь состоит из коробки и створных полотен, открывающихся в одну сторону. Дверь ограждает проем, связывающий помещения. Толщина дверных полотен принята для наружных стен – 53 мм, дял внутренних – 30 мм. Наружные двери применены марок ДН 24 –
19, остекленные. Внутренние – марок ДГ 21 – 10, глухие. При входе в зрительный зал установлены две однопольные двери марки ДГ 21 – 10. Однопольные двери также установлены во всех административных помещениях. Двупольные двери устанавливаются при входе в кинотеатр, при входе в буфет и на выходе из зрительного зала. Направление открывания дверей в общем определяется беспрепятственностью эвакуации из помещений.
Уплотнение притвора, сущесвтенное для тепло-, звуко - и дымозащиты ограждаемого проема, обеспечивается упругими прокладками, которые наклеиваются в однопольных дверях в вертикальной плоскости в четвертях коробки, в двупольных дверях – аналогично в четвертях притвора полотен.
Для остекления полотен применяются стекла толшиной 6 мм. Пазы для стекол обрамлятся деревянными раскладками и уплотняются прокладками из резины.
Дверные полотна высотой 2,1 м навешиваются на две петли, наружные (высотой 2,4 м) – на 3 петли. Замки и дверные ручки истанавливаются на высоте 1 м от уровня пола.
Для предохранения полотен и остекления от удара между ними и коробкой устанавливаются амортизаторы из губчатой резины. При установки дверных коробок щели конопатятся паклей, смоченной в гибсовом растворе, и накрываются наличниками.
6.8 Перегородки.
Перегородки разделяют отдельные помещения. Перегородки должны обеспечивать требуемую звукоизоляцию. В здании кинотеатра применены гибсобетонные перегородки, двойные со звукоизоляционной воздшной прослойкой. Толщина панелей 120 мм; высота на 50 мм больше высоты помещения. Строповочные петли без стержней диамотром 6 мм пропускают сквозь всю высоту панели и заводятся в опорный брус. Панели устанавливаются на плиты перекрытий по прокладке из толя с подкладными деревянными клиньями. В конструкцию пола толшиной от 10 мм они заводятся на 70 мм так, чтобы габарит приближения верхней грани панелей к укладываемым над ними железобетонным плитам был не менее 20 мм. При отделке блока зазор тщательно конопатится паклей, смоченной в гибсовом растворе.
6.9 Полы.
Конструктивное решение пола непосредственно соответствует назначению помещений. При выборе конструкций учитывается режим эксплуатации, архитектура интерьера и экономическая целесообразность использования отдельных материалов.
В общем виде полы состоят из покрытия верхнего слоя, непосредственно воспринимающего внешние воздействия, и подстилающего слоя, рассредоточивающего нагрузки и обеспечивающего тепло-, влаго - и частично звукоизоляцию. Основанием служат железобетонные плиты перекрытий или
утрамбованный грунт в полах по грунту. В фойе, каридорах, тамбурах применены:
- линолеум на упругой основе 5
- стяжка из цементного раствора
- бетон марки 100, 80
- уплотненный грунт
в помещениях администрации, кинозале, конторских помещениях устраиваются полы из керамической плитки. В санитарных узлах, подсобных помещний буфета полы выполняются из керамической плитки.
При примыкании полов к стенам особое внимание уделяется звукоизоляции. Полы отделяются от стен, перегородок и трубопроводов упругими прокладками из тех же материалов что и звукоизоляционные прокладки подстелающего слоя. Зазоры около 10 мм в примыканиях полов к стенам перкрываются деревянными плинтусами или плинтусами из керамических плиток.
6.10 Лестницы.
В здании кинотеатра предусмотрена одна - двухмаршевая лестница – при подъеме на второй этаж в помещения киноаппаратного комплекса. Ширина лестничного марша – 2,7 м. Ширина этажных лестничных площадок – 1,2 м, а междуэтажных – 1,35 м. Размеры ступеней 300х150. Лестничные площадки специальными выступами заделываются в кладку кирпичных стен. Высота ограждений марша – 900 мм. Перила устраивается из стальных звеньев, привареваемых к закладным элементам в боковой плоскости марша. Поручень выполнен из древесины.
6.11 Перекрытия.
Для перекрытия административных помещений кинотеатра используются плиты длиной 6,0 м, шириной 1,5 м и высотой 0,22 м, которые формирубются из бетона марки 200. Глубина операния плит на кирпичные стены – 90 мм. Плиты укладываются по слою цементного песчанного раствора М 100 толщиной 100 мм. Швы между панелями заделываются по всей толщине М 100 толщиной 10 мм. Каждая третья плита анкеруется. Анкеры выполняются из круглой арматурной стали ф6 мм: для наружных стен из одного стержня, для внутренних – составные. Перед заделкой в кирпичную кладку анкеры плотно подтягиваются к строповочным петлям. После установки они накрываются для защиты от коррозии слоем целентного раствора 30 мм. Для перекрытия применены плиты марки ПК 6-60.15.
В здании кинотеатра подвесные потолки использованы в зрительном зале, чтобы скрыть плиты покрытия, устроить осветительную аппаратуру, расположить вентиляцию.
6.12 Подвесной потолок
Конструкция подвесного потолка состоит из несущих элементов в виде подвесок и несущих блоков. Подвеска выполняется из стали 10 мм, закрепляется в швы между панелями с шагом 1,5 м. К нижней части подвески привариваются несущие блоки, состоящие из уголков 40х40 мм. К несущим блокам крепятся направляющие блоки из двутаврового алюминевого профиля с шагом в зависимости от используемых плит подвесного потолка.

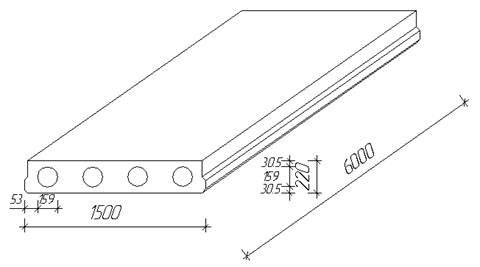

Плита перекрытия
6.13 Покрытия.
Для покрытия административного блока кинотеатра, буфета с подсобными помещениями, которые занимают первый этаж проектируемого здания, использованы плиты покрытия марки ПК 6-60.15. В покрытии зала применены плиты типа «ТТ» длиной 18 м, шириной – 3 м, высотой продольного ребра плиты 600 мм. Марка плиты – ПТТ 6-150.30.
 |

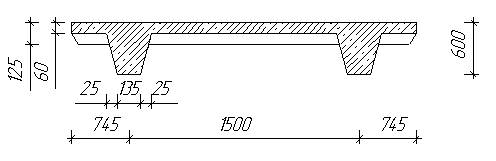

Здесь представлен чертеж плиты покрытия.
7. Техническое и инженерное оборудование.
Проектируемое здание имеет централизованную систему теплоснабжения с врезкой в городскую тепловую сеть. Система отопления принята двухтрубной, с нижней врезкой, водоснабжение централизованное с врезкой в городскую артерию питьевой воды, качество которой соответствует ГОСТ 28.74-82 "Вода питьевая». Система водоснабжения принята по кольцевой схеме, что обеспечивает бесперебойную подачу воды при возникновении пожара.
Система водоотведения принята раздельной, с централизованной очисткой хозяйственно – бытовых вод.
Кинотеатр оборудуется системой вентиляции, которая осуществляет удаление загрязненного воздуха и подачу чистого. Она состоит из устройств для нагрева, увлажнения и осушения приточного воздуха.
Здание также оборудуется автоматизированной электрощитовой, которая обеспечивает электрической энергией инженерное оборудование кинотеатра (напряжение 380 В) и бытовую сеть (напряжение 220В).
Для осуществления показа фильмов установлено два кинопроектора.
8. Расчет параметров зрительного зала.
Д – длина зрительного зала от оси экрана до спинки сиденья последнего ряда зрительных мест.
Д = 1,1
, где N - количество мест
Д = 1,1
= 17,4 м
Т – глубина за экранного пространства
Т = 0,9 м
Ш – ширина рабочего поля экрана
Ш = 0,25Д
Ш = 0,25 х 17,4 = 4,35 м
Г – длина от киноэкрана до спинки сиденья первого ряда зрительных мест
Г = 1,44Ш
Г = 1,44 х 4,35 =7,0 м
Р – расстояние от края экрана до стены
Р = 0,1Ш
Р = 0,1 х 4,35 = 0,44 м
В = Ш/1,37
В = 4,35/1,37 = 3,2 м
φв – угол отклонения оптической оси кинопроектора от нормали в центре экрана в вертикальной плоскости при проектировании сверху вниз - не более 8º
φв = 8º
φн – угол отклонения оптической оси кинопроектора от нормали в центре экрана в вертикальной плоскости при проектировании снизу вверх - не более 3 º
φн = 3º
9. СПИСОК ИСПОЛЬЗУЕМЫХ ИСТОЧНИКОВ.
1. СниП 2.08.02-98. Строительные нормы и правила. Общественные здания и сооружения. Госстрой СССР. - М:ЦИТП Госстроя СССР, 1991, 40с.
2. Методические рекомендации по выполнению расчетов в курсовом проекте ^Общественное здание" для студентов специальности 290300 - Промышленное и гражданское строительство" Н. Новгород, НГАСА, 1996, и др. - 32с.
3. Величковский гражданских и промышленных зданий. Том IV Общественные здания. М: Стройиздат, 1977.
4. Методические рекомендации к выполнению курсового проекта '"Кинотеатр^ Общественные здания. Старостина, Н. Новгород, НГАСА, 1с.
5. Оформление студенческих работ, проектов и отчетов. Методические указания для студентов и преподователей. Издание второе исправленное и дополненное. и др. Горький, ГИСИ, 1с.
